PCIe专题学习——2.1

之前我们对PCIe的一些基础概念做了一个宏观的介绍，了解了PCIe是一种封装分层协议（packet-based layered protocol），主要包括事务层（Transaction layer），数据链路层（Data link layer）和物理层（physical layer）。

一：事务层TLP的前世今生

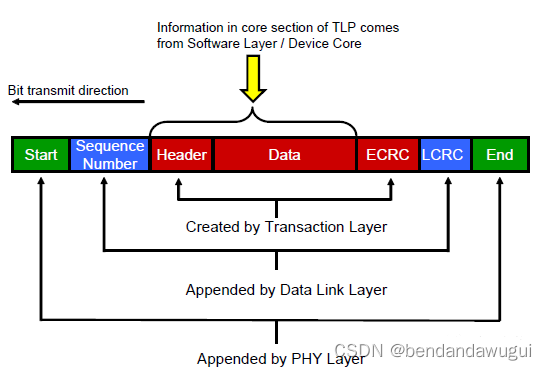

PCIe总线使用的数据报文首先在事务层中形成，这个数据报文也被称为事务层数据报文，即TLP（Transaction Layer packet），TLP在经过数据链路层时被加上sequence number前缀和crc后缀，然后发向物理层。

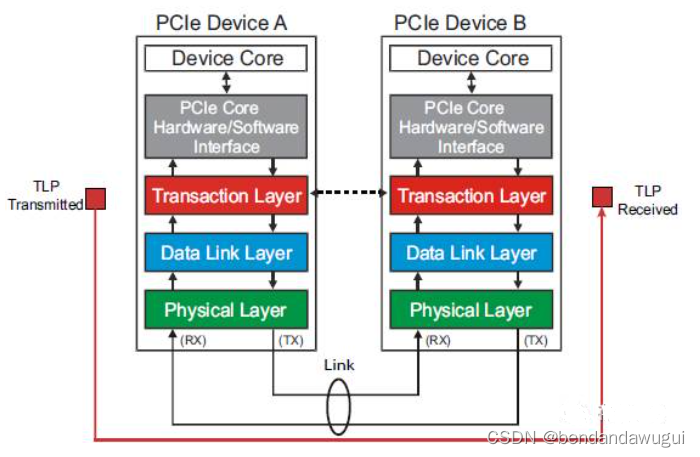

生活中，有时，我们会陷入一个哲学性的思考：“我们来自哪里，终归何方？”同样的，TLP也有这个命题的答案，TLP来自发送设备的事务层，历经“磨难”，终归接收端的事务层。

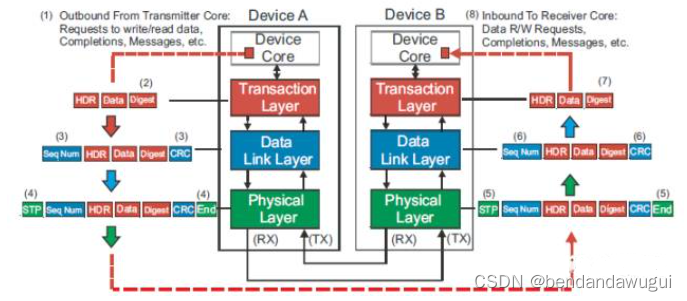

那么，在TLP传递的过程中到底要经理哪些磨难呢？请看下图~

我们逐一解析一下这些磨难：

1：发送端Device Core发送事务请求：数据读写，完成反馈（Completions），信息（Message）等；

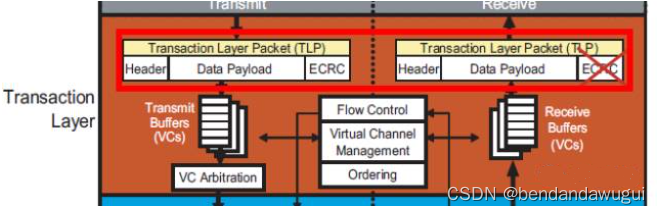

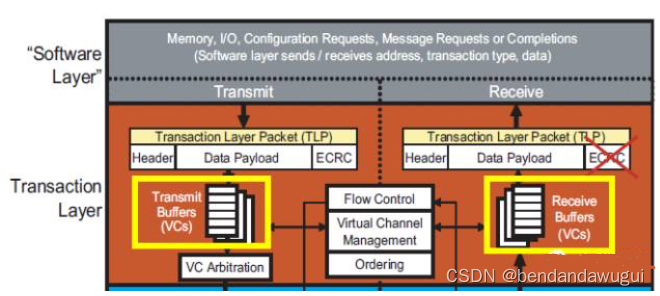

2：事务层根据Device Core的请求，生成TLP Header，加上Device Core提供的data，最后加上ECRC（end to end crc），此时TLP会放入事务层缓存（Virtual Channel Buffer）之中；

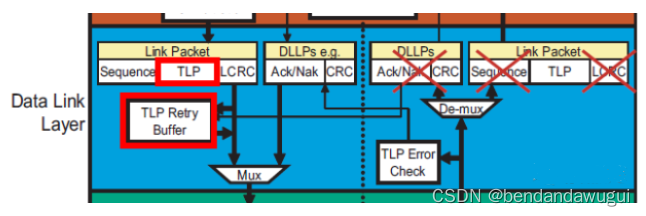

3：当TLP传递至数据链路层时，会被加上sequence number以及LCRC（link CRC），此时，生成“加强版”TLP，并放入数据链路层的Retry buffer；

4：当TLP被传送至物理层时，被加上头和尾，到这里，TLP在发送端就组装完毕了；

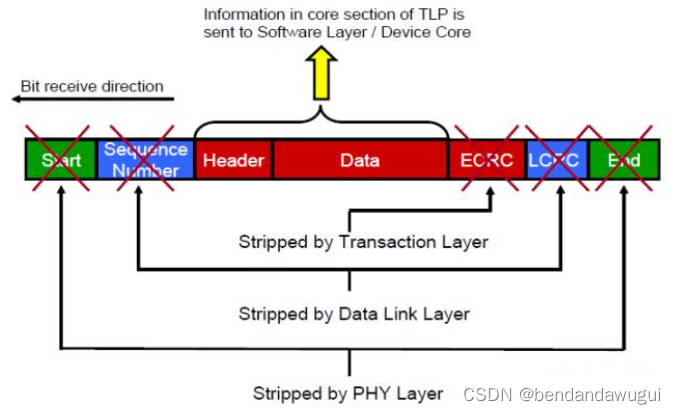

5：在接收端就很发送端做的事情相反了，在物理层需要掐头去尾，然后传输至数据链路层；

6：数据链路层收到传入的TLP后，通过计算LCRC验证传输是否正确，正确的话就去掉sequence Number和LCRC，将TLP传输至事务层；

7：事务层接收到TLP后，解析其内容，并将信息传给接收端Device Core，至此，发送端传过来的组装TLP已拆解完毕；
