Revit利用对正工具快速修改风管对齐方式

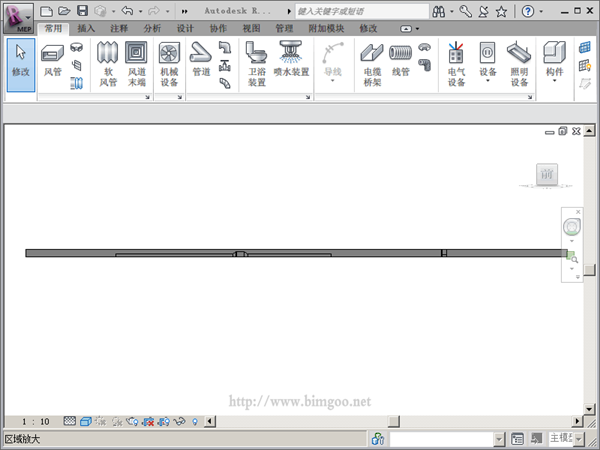

绘制风管的时候，可以对风管的对正方式进行设置，水平方向可以设置左对齐或者中心对齐或者右对齐，垂直方向可以设置为顶对齐或者中心对齐或者低对齐，如果需要对原来的对齐方式进行修改的时候应该如何操作呢？比如，下图中原来中心对齐的风管需要修改为垂直底对齐。

一种修改方式就是删掉所有的风管管件，所有的弯头和三通等，对每一段风管进行修正，调整其标高，然后再手动把风管连接起来，这种方式非常麻烦，一个空调系统这么改要浪费很多时间，所以修正风管对齐方式推荐采用“对正”工具进行修正，如下图所示，把需要对正的风管全部选中，可以框选，不过推荐使用Tab键选择整个系统，选择完毕，在工具栏最右边出现上下文菜单“对正”工具。

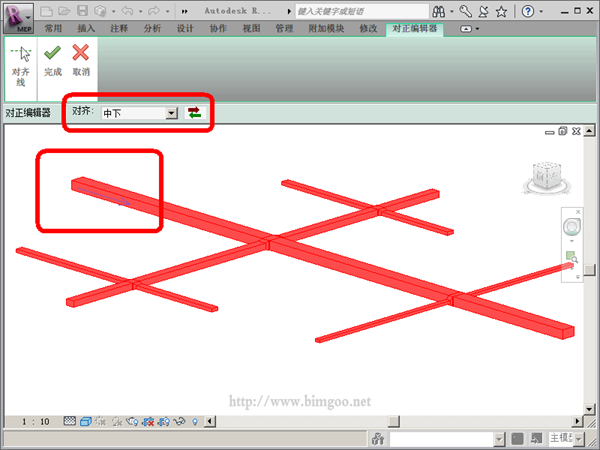

点击该工具，对风管“对齐”选项进行设置，这里主要有两处需要设置，一个是选择需要对齐的风管，点击状态栏右边双向箭头，切换对齐风管，在绘图窗口可以看到一个指示箭头在各段风管间切换(是风管系统的开口端)，我们需要将整个系统对齐到最大的那根风管，那么指示箭头切换到该风管即可，然后再对齐下拉菜单中选择“中下”，该设置将所选风管系统水平中对齐，垂直底对齐。

设置完成，点击完成按钮，即可快速修正风管对齐方式。

该对齐方式不仅可以对齐到风管，也可以将所选系统中对齐到某一条线，可以注意到工具栏有“对齐线”命令。
