示波器无法长时间记录波形的替代解决方案

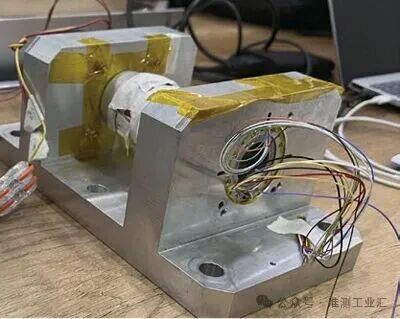

在工业自动化和精密设备领域，导电滑环是一个看似简单却至关重要的部件。它负责为旋转体输送能源与信号，其稳定性直接关系到整个系统的运行。

一、测试目的：

在特定周期内持续旋转过程中，对导电滑环的直流电压（DC）进行监测，确保其处于预定的参数范围内。一旦电压超出规定阈值，系统将自动抓取相应的波形数据。由于此类问题通常具有偶发性，采用示波器进行人工监控往往难以全面捕捉，如何有效解决这一难题呢？

针对需要长时间记录的波形，建议采用存储记录仪。该设备具备高达1TB的存储深度，可免除工程师长时间驻守设备旁进行监控的不便。

目标波形的长度约为200纳秒(ns)，幅值在2伏特以内。数字万用表(DMM)无法准确采集此类波形，而使用示波器时，即便启用滤波器，仍可能存在明显的干扰，难以获取准确的信号。那么，如何成功抓取所需的波形呢？

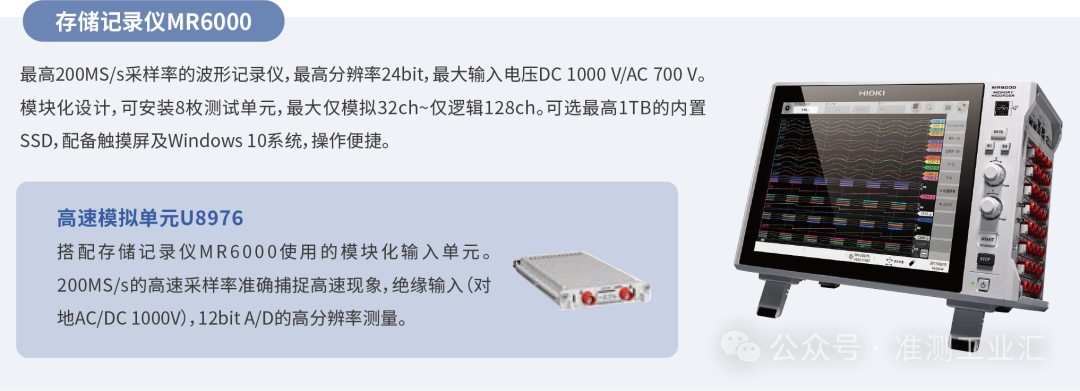

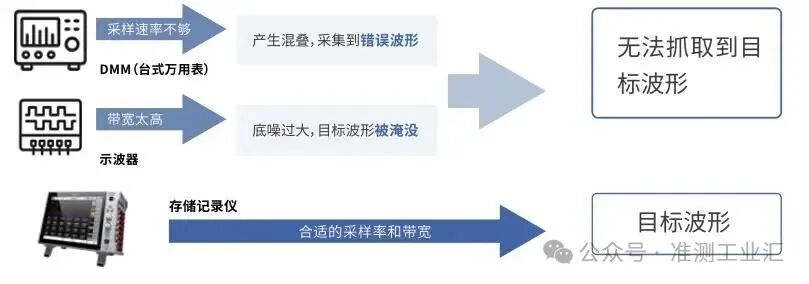

DMM的采样间隔较大，导致采集的波形容易出现混叠现象；示波器虽然带宽较高，但其产生的底噪可能会淹没被测信号。建议采用MR6000存储记录仪搭配U8976高速采样单元，并自由选择固态硬盘（SSD，如U8332或U8333），通过电压线记录被测对象的电压波形。这种配置能有效应对上述挑战，确保获取的波形数据准确可靠。

为什么要使用存储记录仪？

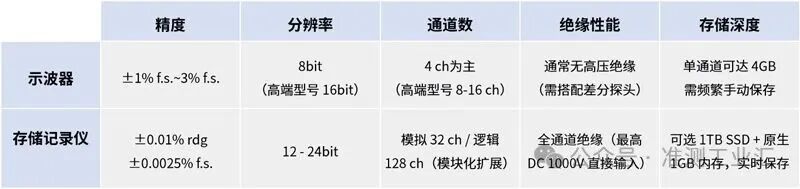

存储记录仪与示波器的差异主要体现在以下方面：

二、测试回顾：

传统的微电阻计在测试速度上难以满足需求，这时可以采用记录仪方案来进行测试。在直流环境下，通过恒流源向滑环施加稳定的电流，随后采集相应的电压数据。利用这些数据，我们可以监测被测物体电压的变化趋势，从而获得所需的测试结果。

三、测试结果：

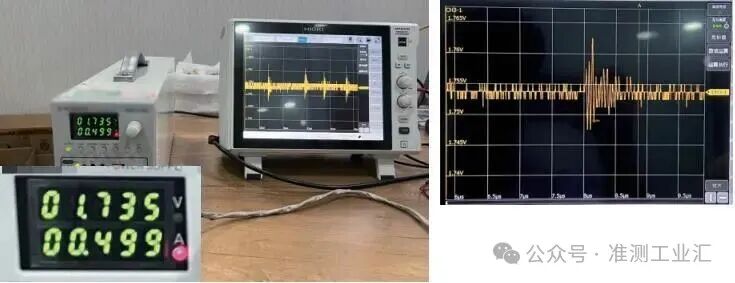

通过持续对滑环施加0.5A的电流，并使其保持匀速旋转，记录仪在200MS/s的采样速度下成功捕捉到了规律出现的波形。该波形在200ns的时间内发生了明显的震荡，幅值变化约为15μV。经与客户确认，该波形完全符合所需记录的波形特征，且波形的采集效果显著优于示波器和DMM。

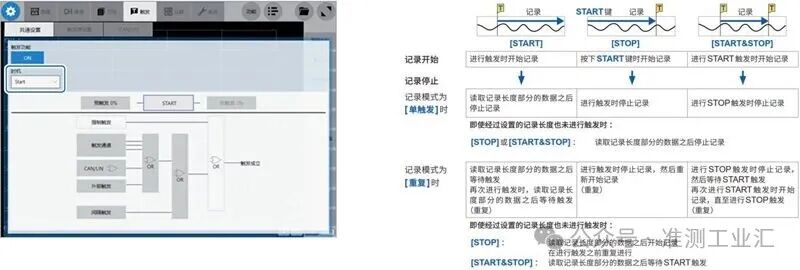

结合触发功能，可以在类似的老化试验中进一步避免长时间记录不必要的数据，仅抓取不符合要求的波形。根据具体需要，可以灵活设置各类触发条件，以提高数据采集的针对性和效率。
