powerdesigner16.5逆向工程,从远程oracle11g数据库导出PDM

版权声明:本文为博主原创文章,遵循 CC 4.0 by-sa 版权协议,转载请附上原文出处链接和本声明。
本文链接:https://blog.csdn.net/dragonpeng2008/article/details/52181207

本文使用工具:

1、远程数据库Oracle11g

2、powerdesigner16.5

第一步:

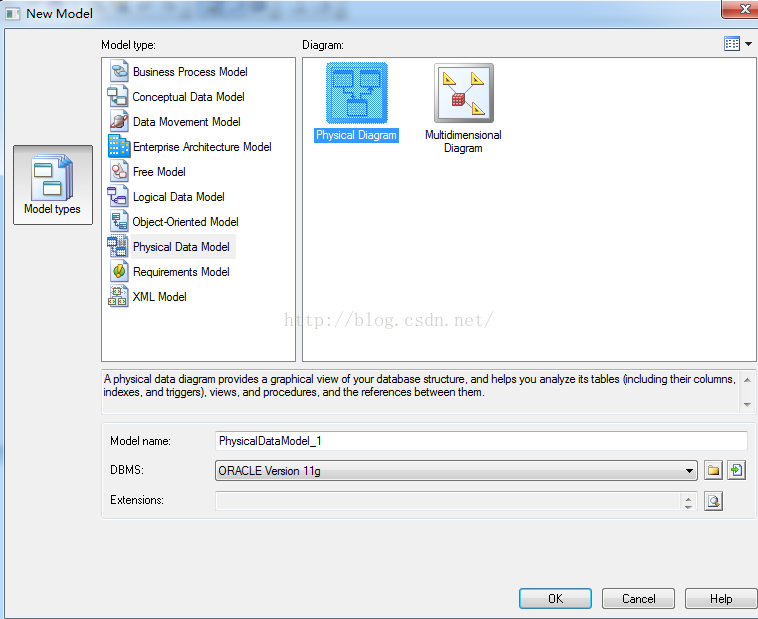

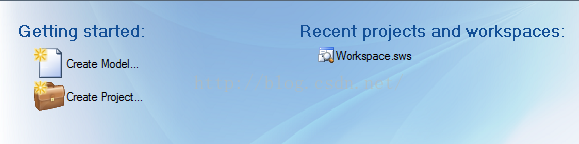

首先打开powerdesigner16.5,点击新建模型

输入模型名称并选择数据库Oracle11g

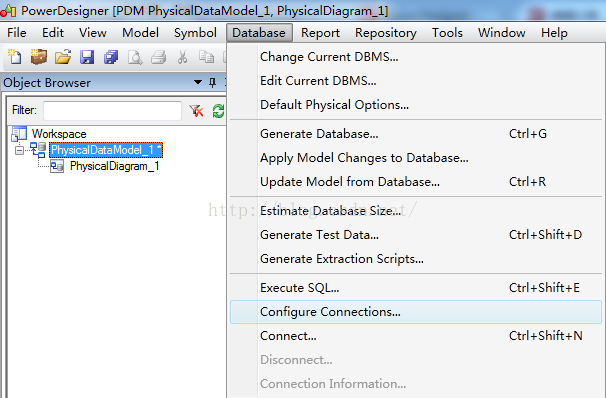

第二步:选中当前模型 .  然后在菜单栏database->configure Connections

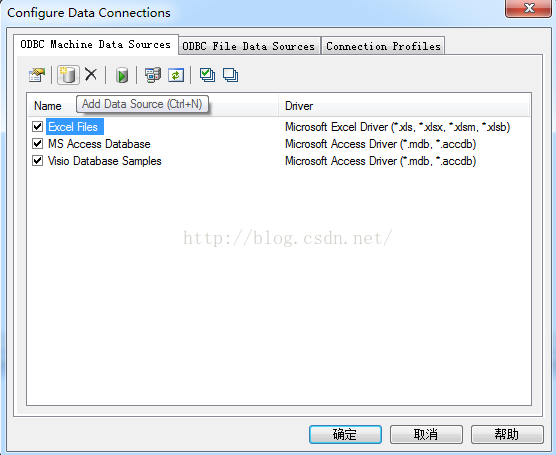

在弹出窗口,点击Add Data Source按钮

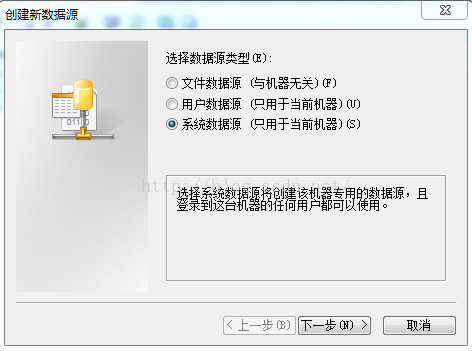

选择系统数据源

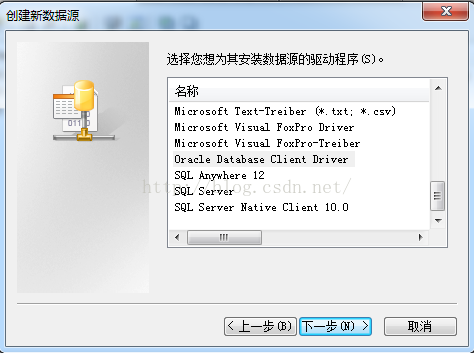

选择Oracle Database Client Driver

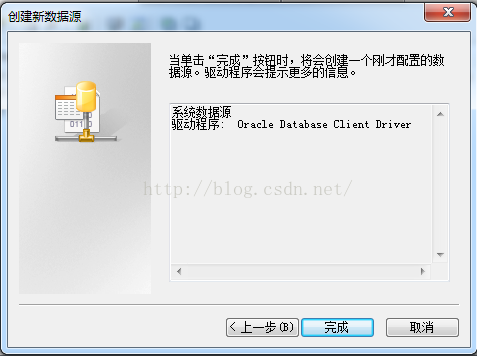

点击完成。

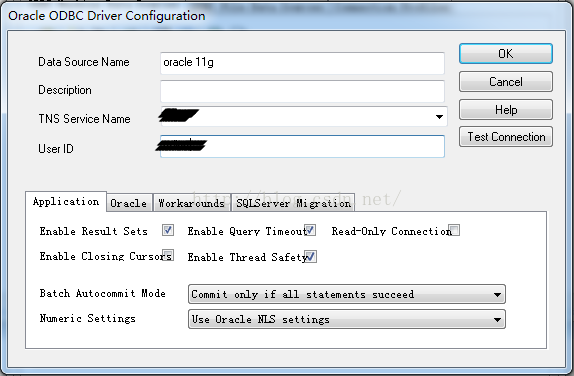

输入Data Source Name ,选择TNS Service Name,输入UserID,点击Test Connection 按钮

输入Oracle数据库的用户名和密码,点击OK

弹出Connection Successful提示。

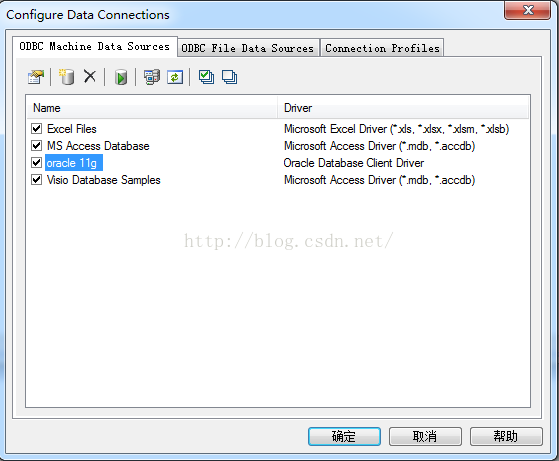

然后回到Configure Data Connections界面,会看到增加了一个名为Oracle 11g的Data Source

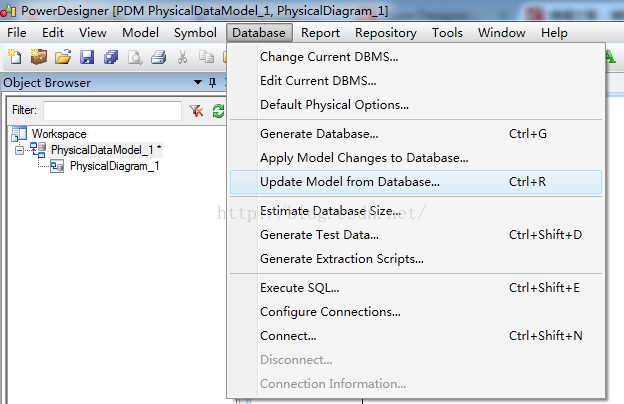

第三步:在菜单上选择Database--Update Model From Database

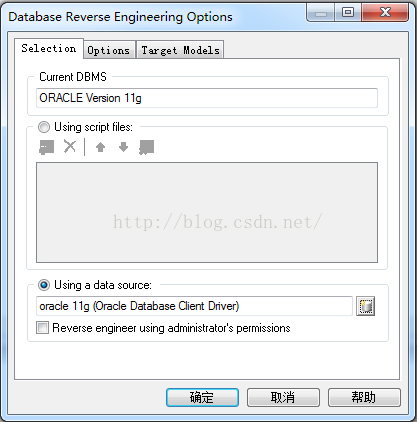

选择Using a data source,然后点击右侧的按钮

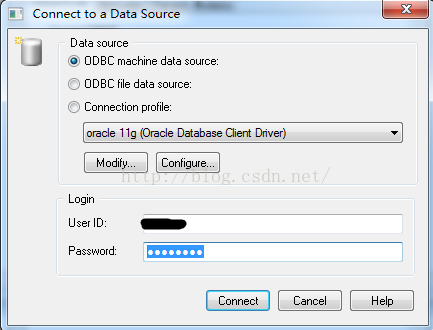

从下拉列表框中选择刚才添加的Data Source :Oracle 11g,然后输入Oracle登录的用户名和密码

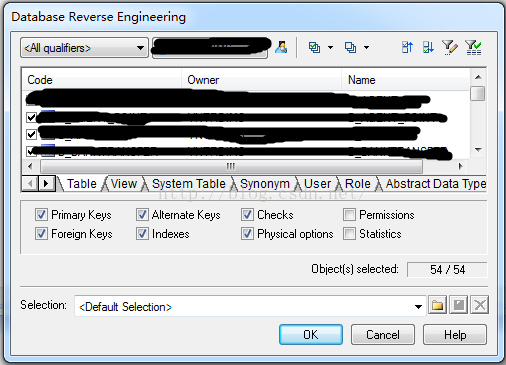

点击Connect,连接数据库,然后会显示数据库中所有的表

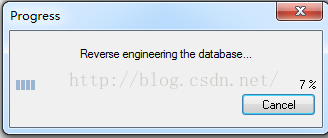

选择要导出为模型的表,然后点击OK,执行导出操作
