大数据——Kibana（可视化）

ELK Stack

Elasticsearch（存储+检索+分析），简称ES
Logstash（日志收集）
kibana（可视化）

Kibana安装

Kibana安装
访问地址

• hostname:5601


kibana基本使用

查看kibana运行状态

• hostname:5601/status

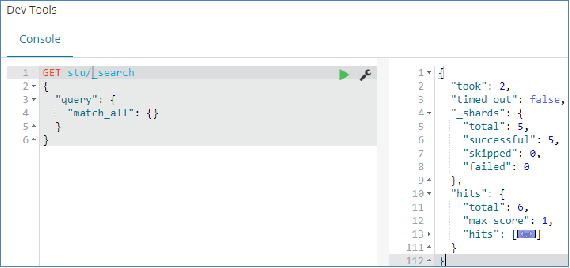

开发者工具

• Dev Tools

   CTRL+i：自动缩进
   CTRL+ENTER：提交请求


kibana数据探索

创建index pattern

• Management>Index Patterns>Create Index Pattern

数据探索

• Discover>选择Index Pattern

• 按时间窗口过滤数据（须包含@timestamp字段）

• 搜索数据

   直接输入查询字符串
   搜索特定字段特定值，如status:200
   范围搜索，如status:[400 to 499]
   布尔操作符AND、OR、NOt，如status:200 AND extension:php


• 进行字段过滤

kibana数据可视化（一）

支持的可视化图表分类

• 基础图标
• 数据表
• 地图
• 时间序列
• …

通用操作

• 创建图形
• 选择Index Pattern
• 输入查询语句

kibana数据可视化（二）

Elasticsearch聚合查询

• Buckets桶：满足特定条件的文档的集合
• Metrics指标：对桶内的文档进行统计计算

桶可以被嵌套，例如

• 1、通过国家划分文档（桶）
• 2、然后通过性别划分每个国家（桶）
• 3、然后桶过年龄区间划分每种性别（桶）
• 4、最后，为每个年龄区间计算平均薪酬（指标）

kibana数据可视化（三）

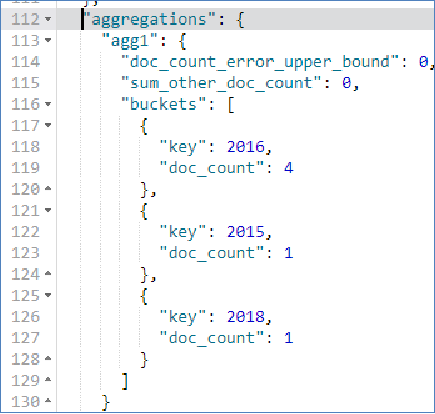

尝试聚合

GET stu/_search
{
    "aggs" : {
        "agg1" : { #聚合名称
            "terms" : { "field" : "classOf" } #定义桶类型，terms为每个新的词条创建一个新的桶
        }
    }
}
#类似
SELECT count() FROM stu
GROUP BY classOf

kibana数据可视化（四）

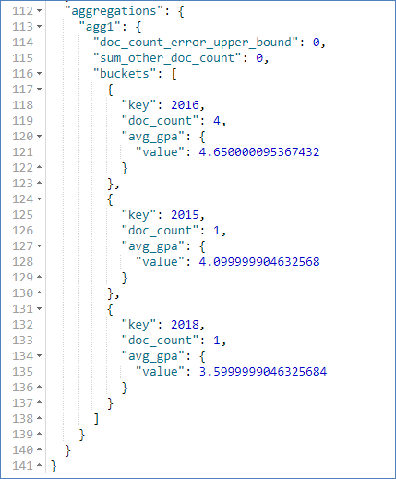

添加度量指标

GET stu/_search
{
  "aggs": {
    "agg1": {
      "terms": {
        "field": "classOf"
      },
      "aggs": {
        "avg_gpa": {
          "avg": {
            "field": "gpa"
          } } }
    }  }  }

kibana数据可视化（五）

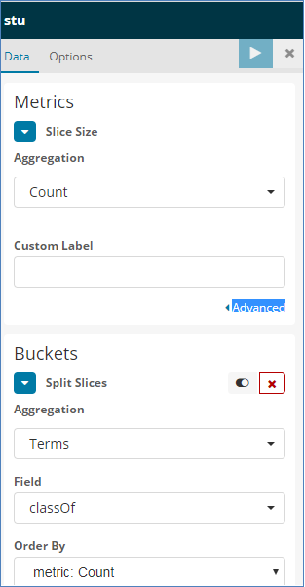

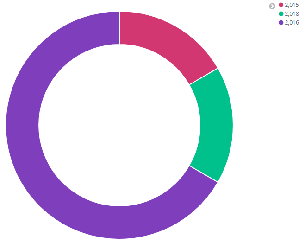

饼图

• 按入学年份统计人数

   索引：stu
   Metrics：Count聚合
   Buckets：字段：classof


• 保存可视化结果

kibana数据可视化（六）

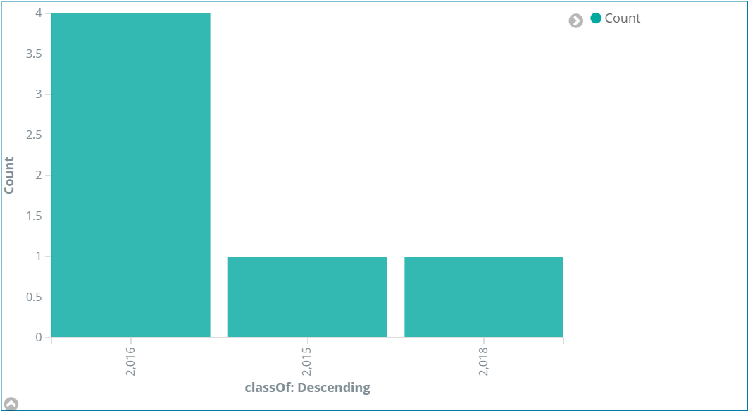

柱状图

• 按入学年份统计人数

   索引：stu
   Metrics：Y-轴：Count聚合
   Buckets：X-轴：Terms类型分桶
   	     字段：classof


• 保存可视化结果



kibana数据可视化（七）

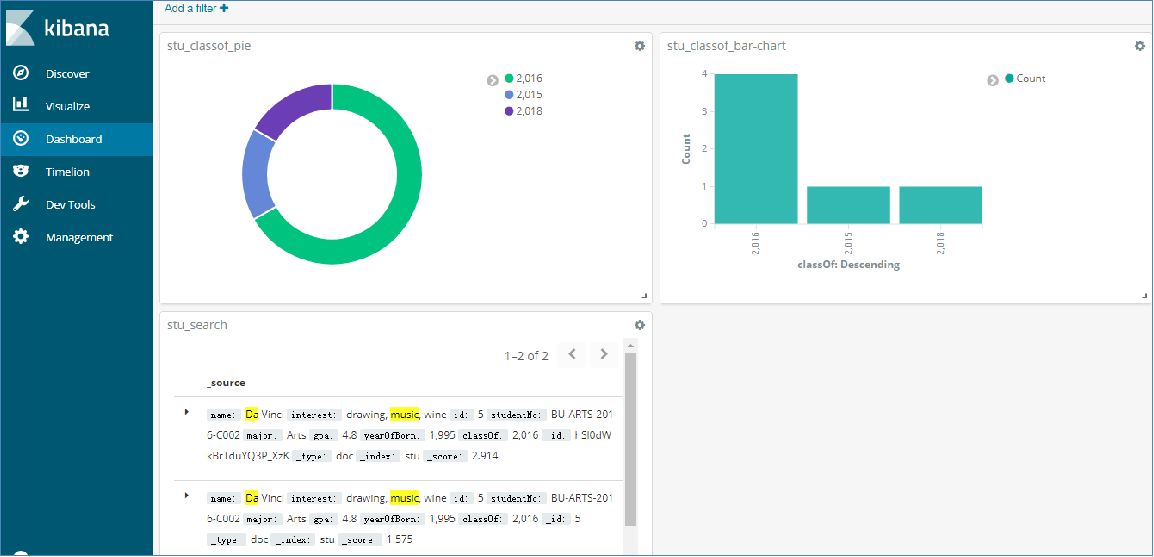

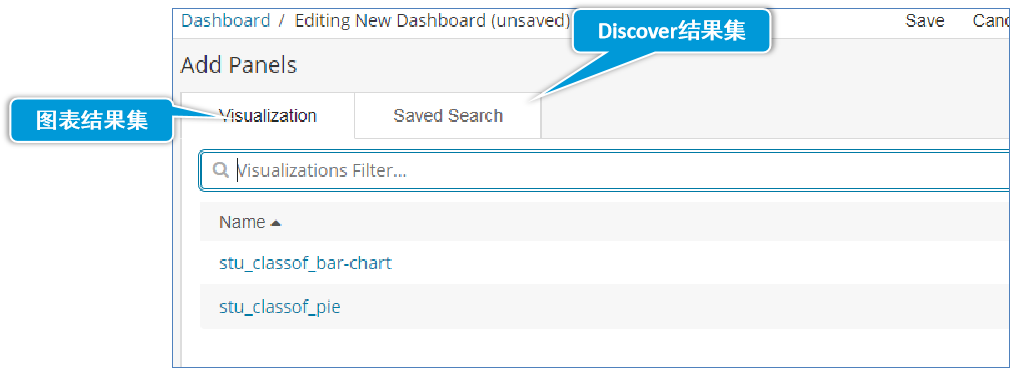

仪表板可展示已保存的可视化结果集合
