TIA博途WINCC中组态触摸屏画面，如何把图形库中的图片导出修改后再导入？

0.1
0.2
TIA博途中如何对触摸屏图形库中的图片进行导出，编辑后再导入到画面中？

具体方法可参考下文：

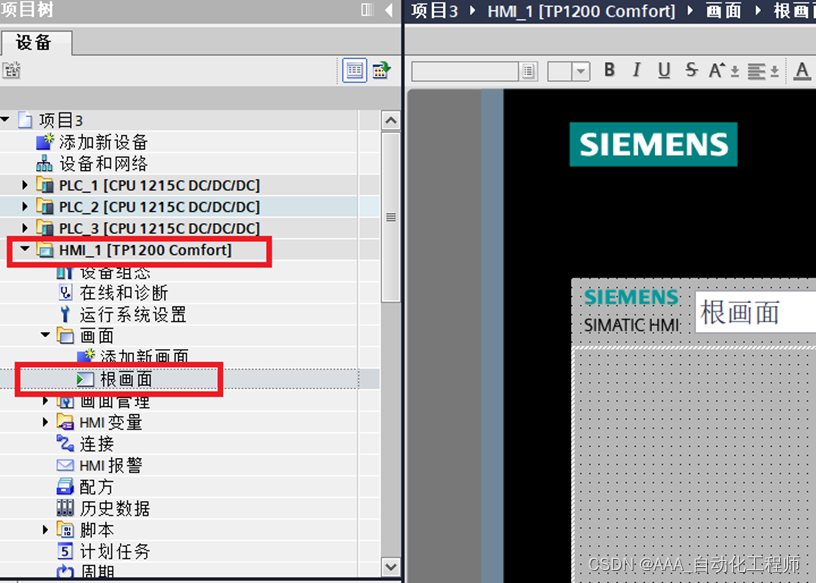

  1. 如下图所示，新建一个项目，添加一个HMI设备，双击打开根画面，
    1

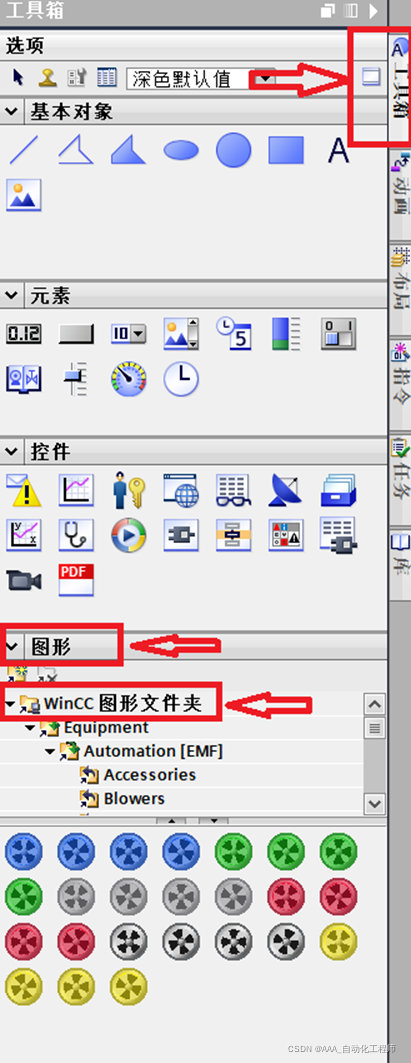

  2. 在右侧窗口找到“工具箱“，如下图所示，在”工具箱“中找到”图形“—”WINCC图形文件夹“，
    2
  3. 打开WORD，然后鼠标按住你想要导出的图片，直接拖拽到
