TIA博途中如何通过Prodiag功能制作报警并显示在HMI上?

本文介绍了在TIA博途中使用Prodiag功能制作报警并在HMI上显示的方法。首先,设置PLC和HMI属性,启用系统和时钟存储器。然后,配置ProDiag许可证,添加ProDiag报警FB块和LAD梯形图FB块。在梯形图FB中编写触发报警的程序,并在OB1中调用FB3。设置Prodiag FB,通过监控输出变量来触发报警。在HMI上添加报警视图并设置属性。最后,通过仿真测试,当特定变量改变时,HMI将显示相应的报警信息。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

TIA博途中如何通过Prodiag功能制作报警并显示在HMI上?

0.1

环境搭建:

TIA PORTAL V16及以上版本博途软件

具体步骤可参考如下:

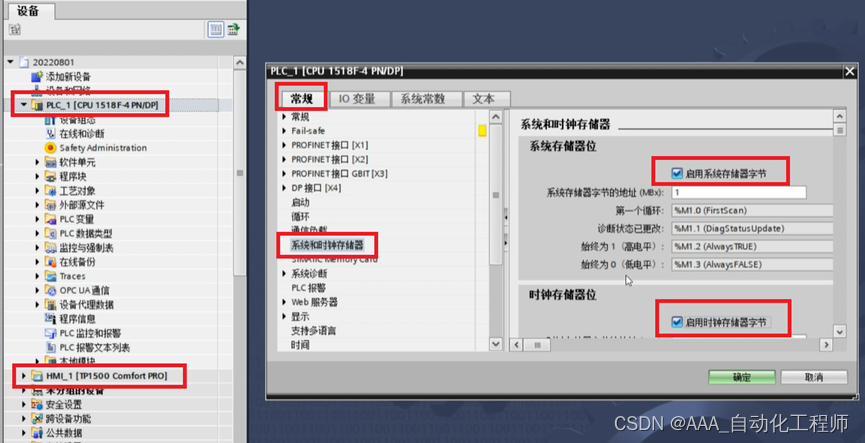

打开博途软件新建一个项目,如下图所示,添加PLC和HMI,设置PLC的属性,勾选系统和时钟存储器,
1

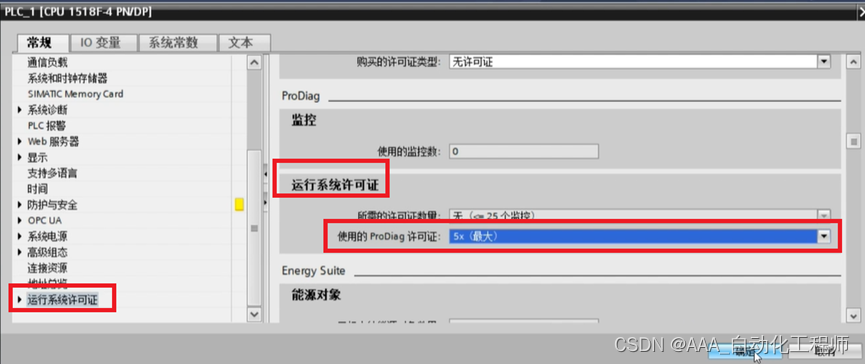

如下图所示,在属性—运行系统许可证中设置使用的ProDiag许可证为“最大”,
2

添加ProDiag报警FB块,如下图所示,这里要注意:语言选择PRODIAG(含IDB),
