本文介绍了S7-1200使用FB284控制V90 PN时，如何将反馈的速度值转换为实际速度。通过理解V90中P2000的设定，以及16进制值与实际转速的关系，可以利用缩放功能（SCALE_X）进行定标，从而得到准确的100rpm速度反馈。

S7-1200通过FB284控制V90时，反馈的实际速度换算方法

0.1

举例说明：

V90 PN中的设置如下图所示，即负载转动一圈对应10000LU，
1

若当前设定速度为1000（注意：这个1000是个整数），则实际的速度值=1000x(单位：1000LU/Min)
2

那么设定速度值=1000x(1000LU/Min)/10000(LU/r)=100rpm，

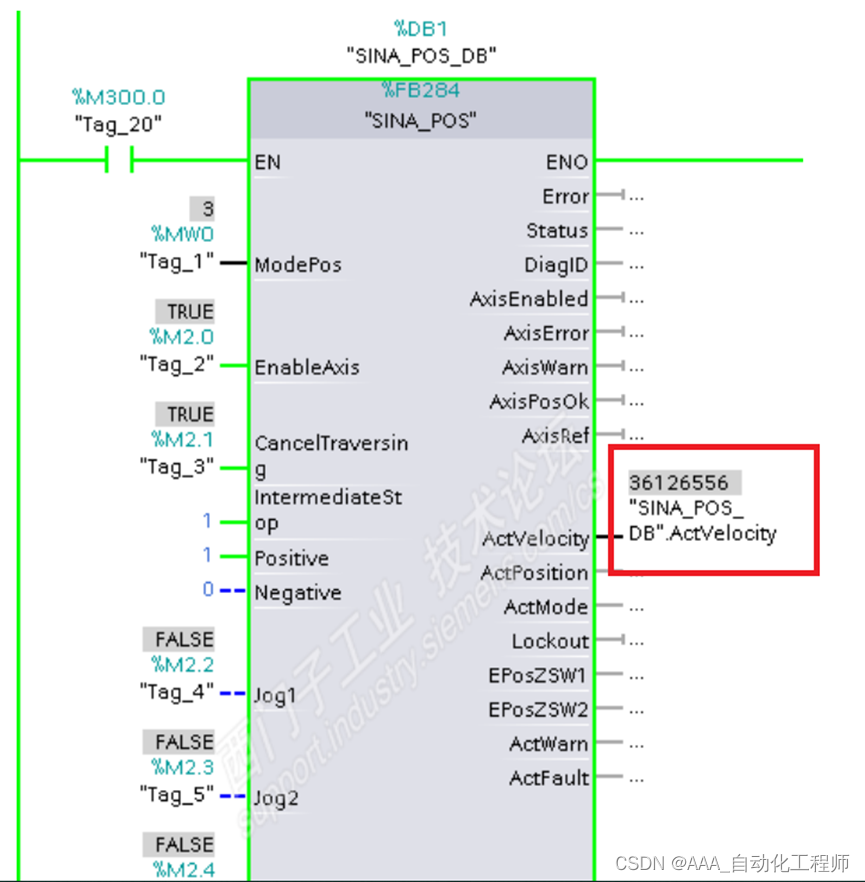

但是，如下图所示，观察FB284的速度反馈管脚显示为：36126556
3

原因就在于V90中P2000额定转速值对应的1
