刚接触Altera FPGA,测试时程序时,未使用的管脚有输出,如没有驱动的LED点亮了,这是因为
未使用的管脚系统默认设置为驱动接地,低电平驱动的LED就点亮了,本文将说明如何修改未使用管脚系统默认的设置。

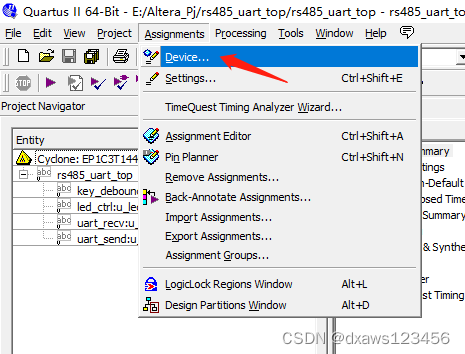

步骤1:如下图,进入Device...

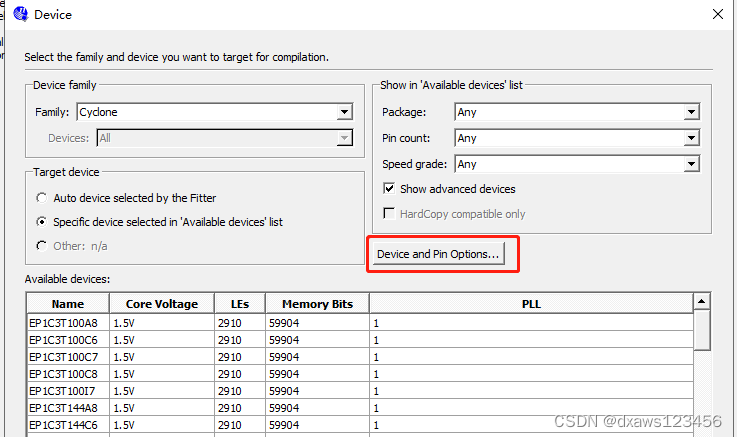

步骤2:弹出下图窗口,然后点击红框处。

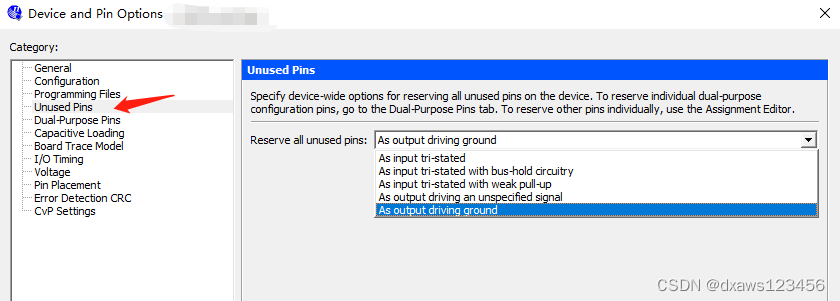

步骤3:弹出下图窗口,然后选择(红色箭头处),右边出现未使用管脚默认设置。
步骤4:选择你需要的默认设置。
未使用管脚默认设置解释:
As output driving ground 作为输出驱动地
As input tri-stated 作为三态输入
As input tri-stated with bus-hold circuitry 作为带总线保持电路的三态输入
As input tri-stated with weak pull-up 作为具有弱上拉的三态输入
As output driving an unspecified signal 作为未指定信号的驱动输出
