电子元器件与电路之-二极管的介绍和作用

一、二极管的基本概念

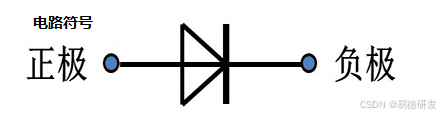

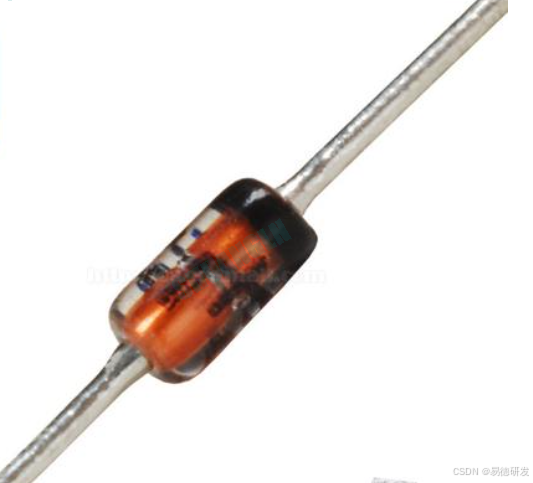

1.二极管是一种具有单向导电性的电子元器件。二极管有两个电极，正极，又叫阳极；负极，又叫阴极，给二极管两极间加上正向电压时，二极管导通， 加上反向电压时，二极管截止。

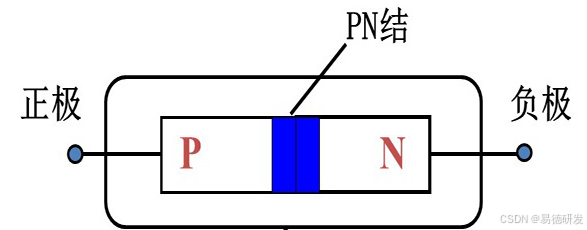

2.它主要由一个 PN 结组成，P 区（空穴型半导体）和 N 区（电子型半导体）结合在一起，形成了特殊的电学特性。当在二极管两端施加正向电压（P 区接正电压，N 区接负电压）时，二极管处于导通状态，电流可以顺利通过；当施加反向电压（P 区接负电压，N 区接正电压）时，二极管处于截止状态，只有很小的反向漏电流通过，在理想情况下可以认为反向电流为零。

二、PN结原理详解

        要理解PN结首先要理解“本征半导体”，“P型半导体”和“N型半导体”。

        本征半导体：是指完全纯净，不含杂质且结构完整的导体，典型的本征半导体有硅(Si)、锗(Ge)及砷化镓(GaAs)等。

        P型半导体：是在本征半导体掺入少量三价元素杂质，如硼等。它与周围的硅原子形成共价键，因缺少一个电子，在晶体中便产生一个空位。即存在大量可以移动的带正电的空穴

        N型半导体：和P型原理相似，在本征半导体中掺入五价原子，如磷等。掺入后，它与硅原子形成共价，产生了自由电子。即存在大量可以移动的带负电的电子。

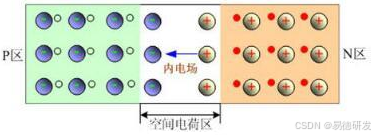

        当 P 型和 N 型半导体接触时，由于载流子浓度的差异，会发生扩散现象。P 区的空穴会向 N 区扩散，N 区的电子会向 P 区扩散。随着扩散的进行，在靠近 P 区和 N 区交界面处，P 区一侧会留下一些带负电的离子（因为空穴扩散走了），N 区一侧会留下一些带正电的离子（因为电子扩散走了），从而形成一个空间电荷区，这就是 PN 结。



        PN 结的内电场

        空间电荷区形成后，由于 P 区一侧带负电，N 区一侧带正电，会产生一个由 N 区指向 P 区的内电场。这个内电场会对多数载流子的扩散运动起到阻碍作用。因为它会使 P 区的空穴向 P 区内部移动，N 区的电子向 N 区内部移动。同时，内电场会对少数载流子（P 区的电子和 N 区的空穴）起到漂移作用，促使它们向对方区域移动。当扩散运动和漂移运动达到动态平衡时，通过 PN 结的净电流为零，PN 结处于稳定状态。

        PN 结的单向导电性

        正向偏置：当在 PN 结两端施加正向电压，即 P 区接电源正极，N 区接电源负极时，外加电场的方向与 PN 结内电场方向相反。这会削弱内电场，使得扩散运动大于漂移运动。P 区的空穴和 N 区的电子能够顺利地通过 PN 结，形成较大的正向电流，此时 PN 结处于导通状态。就好像打开了一扇门，让载流子可以大量通过。

        反向偏置：当 PN 结两端施加反向电压，即 P 区接电源负极，N 区接电源正极时，外加电场与内电场方向相同。这会增强内电场，使得扩散运动几乎无法进行，而漂移运动虽然存在，但由于少数载流子数量很少，所以形成的反向电流非常小（在理想情况下可以认为反向电流为零），此时 PN 结处于截止状态，就像关闭了载流子通过的通道。

三、二极管的主要参数

        1.开启电压和导通电压

        在二极管加有正向电压，当电压值较小时，电流极小；当电压超过0.6V时，电流开始按指数规律增大，通常称此为二极管的开启电压；当电压达到约0.7V时，二极管处于完全导通状态，通常称此电压为二极管的导通电压，用符号UD表示。

对于锗二极管，开启电压为0.2V，导通电压UD约为0.3V。对于硅二极管，开启电压为0.6V，导通电压UD约为0.7V。



        2.反向击穿电压

        在二极管加有反向电压，当电压值较小时，电流极小，其电流值为反向饱和电流IS。当反向电压超过某个值时，电流开始急剧增大，称之为反向击穿，称此电压为二极管的反向击穿电压，用符号UBR表示。不同型号的二极管的击穿电压UBR值差别很大，从几十伏到几千伏。例如，一个反向击穿电压为 100V 的二极管，在实际电路中，其两端的反向电压应该远小于 100V，否则二极管会被击穿损坏。

        3.最大整流电流

        它是指二极管长期运行时允许通过的最大正向平均电流。如果实际工作电流超过这个值，二极管可能会因为过热而损坏。例如，一个最大整流电流为 1A 的二极管，在正常工作时通过它的正向电流应该小于等于 1A

        4.反向电流

        指二极管在规定的温度和最高反向电压作用下，流过二极管的反向电流。这个电流越小，说明二极管的单向导电性越好。一般来说，硅二极管的反向电流比锗二极管的反向电流小很多。

四、二极管的分类

1.按结构分类

        1.点接触型二极管：它的 PN 结面积小，结电容也小。由于结电容小，它对高频信号的响应能力强，所以适用于高频信号的检波和小电流整流。例如，在传统的调幅收音机中，点接触型二极管可以从高频调幅信号中有效地提取音频信号。不过，它能够承受的正向电流较小，不适用于大功率的应用场景。
        2.面接触型二极管：这种二极管的 PN 结面积大，能够承受较大的正向电流，主要用于整流电路，把交流电转换为直流电。像常见的电力电子设备中的整流桥，就是由面接触型二极管组成，用于将市电交流电转换为设备所需的直流电。但由于其结电容大，高频特性差，不适合高频电路。

2.按用途分类
        1.整流二极管：主要用于将交流电转换为直流电，利用其单向导电性，在电源电路中实现整流功能。例如，在电脑电源、手机充电器等设备的电源部分，整流二极管是关键元件之一，它把变压器输出的交流电整流为直流电，为后续的电子元件提供合适的电源。




        2.检波二极管：在无线电通信领域应用广泛，用于从高频调幅信号中取出音频信号或其他低频信号。在广播收音机中，检波二极管可以把接收到的高频无线电信号中的有用信息提取出来，再经过放大等处理后输出。



        3.稳压二极管：它是一种特殊的二极管，利用其反向击穿特性来稳定电压。当反向电压达到一定数值（稳压值）时，稳压二极管进入反向击穿状态，但在一定范围内，其两端电压基本保持不变。在需要稳定电压输出的电路中，如电子设备的电源稳压电路，稳压二极管可以防止电压波动对电路造成损害。

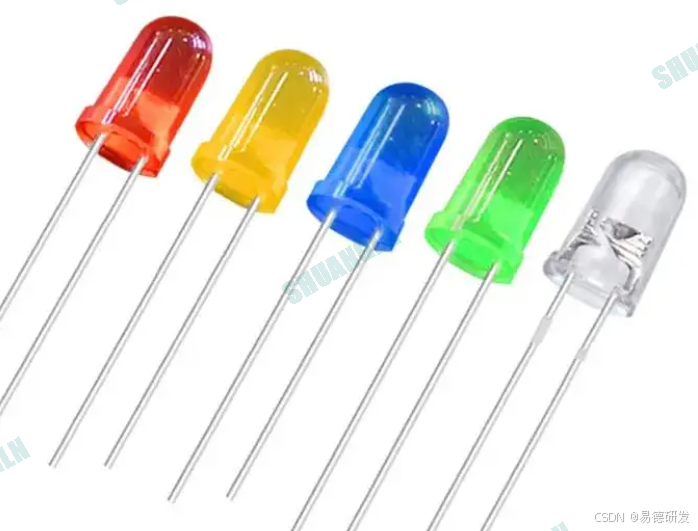

        4.发光二极管（LED）：能够将电能转化为光能，当正向电流通过时会发光。它具有发光效率高、寿命长、颜色多样等特点。现在广泛应用于照明领域（如 LED 灯）、显示领域（如数码管、显示屏）等。例如，在交通信号灯中，LED 可以提供明亮且节能的光源。

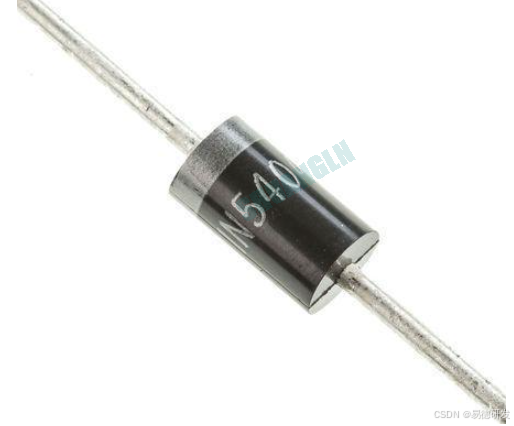

        5.肖特基二极管：它是一种低功耗、高速的二极管。其正向压降比普通硅二极管低，一般在 0.2 - 0.3V 之间，且开关速度快。在高频整流、高速开关电路等场景中有广泛应用，比如在开关电源中，肖特基二极管可以有效降低功耗并提高整流效率。



五、二极管在模拟电路中的应用

​​​​​​​1.信号整流
        在模拟电路中，二极管最常见的应用之一是整流。例如在电源电路中，利用二极管的单向导电性将交流电转换为直流电。对于简单的半波整流电路，当输入为正弦交流电时，二极管在正半周导通，负半周截止，这样在输出端就得到了只有正半周的脉动直流电。而在全波整流（如桥式整流）电路中，通过四个二极管的巧妙组合，无论输入交流电的正半周还是负半周，都能在输出端得到一脉动直流电，只是频率变为输入交流电频率的两倍。
        这种整流后的直流电可用于为各种模拟电子设备供电，如为音频功率放大器提供电源，保证音频信号能够被放大并驱动扬声器发声。

2.信号检波
        在无线电通信等模拟电路中，二极管用于检波。以调幅（AM）广播接收为例，天线接收到的是高频调幅信号，该信号包含了音频信息和高频载波。二极管的非线性特性在这里起到关键作用，当高频调幅信号通过二极管时，由于二极管的伏安特性是非线性的，它会对信号进行检波，提取出音频信号。之后音频信号再经过电容滤波和音频放大器放大等处理，最终通过扬声器播放出声音。

3.信号限幅
        模拟电路中有时需要对信号幅度进行限制，以保护后续电路元件或者对信号进行整形。例如在音频前置放大电路中，如果输入音频信号的幅度可能会出现过高的情况，将一个二极管与一个电阻串联后并接在放大器的输出端，当输出信号幅度超过二极管的正向导通电压时，二极管导通，从而限制了信号的幅度。这可以防止过高的音频信号损坏后面的功率放大器或者产生削波失真。

4.信号调制
        在一些复杂的模拟通信系统中，二极管还可用于信号调制。例如，在幅度调制（AM）和角度调制（包括频率调制 FM 和相位调制 PM）电路中，二极管可以作为非线性元件参与调制过程。通过改变二极管的偏置电压或者利用其非线性的伏安特性，能够实现对载波信号的调制，将原始的信息信号（如音频信号）加载到高频载波信号上，以便于信号的传输。

六、二极管在数字电路中的应用

  1.逻辑门电路构建
        在数字电路中，二极管可用于构建简单的逻辑门电路。例如，二极管与门电路可以由两个二极管和一个电阻组成。虽然这种二极管逻辑门电路在现代复杂数字电路设计中很少单独使用，但它是理解数字逻辑电路基本原理的重要基础。

2.电平转换和保护
        数字电路中不同的芯片或者模块可能工作在不同的电压电平下，二极管可以用于电平转换。例如，当一个 3.3V 数字系统的输出信号需要连接到一个 5V 数字系统的输入时，可以使用一个二极管和一个上拉电阻来实现电平转换。在这种情况下，二极管可以防止 5V 电压倒灌回 3.3V 系统，同时在合适的条件下能够将 3.3V 系统的逻辑电平正确地转换为 5V 系统能够识别的逻辑电平。

3.信号隔离与保护
        在数字电路接口部分，二极管可以起到隔离和保护作用。例如，在输入 / 输出（I/O）接口处，当外部信号可能出现过高的正电压或者负电压时，使用二极管（如瞬态抑制二极管）来钳制电压，可以防止过高的电压损坏内部的数字电路芯片。这种保护措施对于提高数字电路系统的可靠性和稳定性非常重要，特别是在存在静电放电（ESD）风险或者外部干扰信号较强的环境中。
