作者：韩伟森，就职于中国移动云能力中心，专注于云原生领域。

近期由于产品需求需要打通多个 K8s 集群的容器网络，要求在一个集群的容器内，通过 Pod IP直接访问另外一个集群的容器，因此笔者对相关网络技术进行了一番学习。本文将解释整体的组网思路，简单分析数据包的流转过程，最后给出详细的实验步骤。

整体思路

Kubernetes 中常见的网络插件如 cni、fannel 等的实现中每个宿主机管理一个特定的容器网段，如主机 A 管理容器 223.17.8.0/24 网段，主机 B 管理 223.17.9.0/24 网段，将每个宿主机作为其上运行的容器的网关，并通过 vxlan，IPIP 等隧道技术，将包直接发往宿主机，再通过对应主机的路由到达容器中。因此我们也可以使用这种思路，将多个 K8s 集群的网络打通。

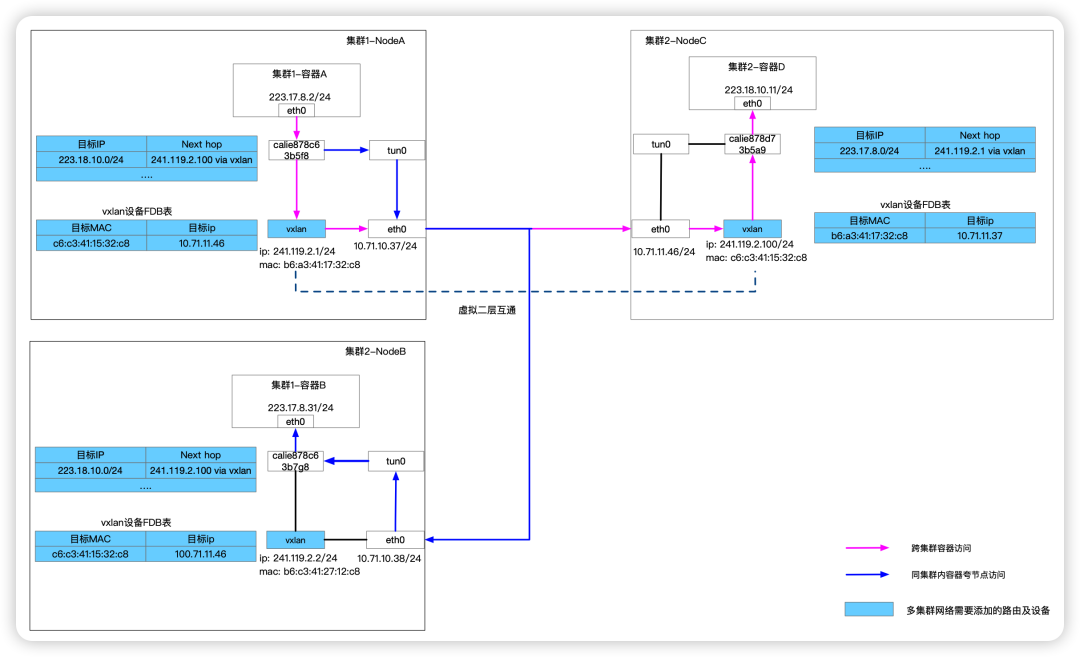

整体架构图

上图以安装 calico 网络插件的集群为例子，展示了如何利用 vxlan 打通多集群网络，我们需要做的是：为所有节点创建 vxlan 虚拟网卡，将其它集群每个节点管理 Pod 网段的路由信息添加到当前集群节点中，并且指定下一跳地址为其它集群节点的 vxlan 虚拟网卡的 ip 地址。为每个节点的 vxlan 网卡配置 FDB 表，FDB 表的内容是除当前节点外，其他节点 vxlan 网卡的 mac 地址以及他们的原生网络的 ip 地址映射。当数据包从容器出来，经过路由表转发到 vxlan 虚拟机网卡中，vxlan 虚拟网卡对数据包进行封包操作，以便在宿主机网络中传输。远端机器接收到数据后进行拆包，取出原始数据包，经过宿主机路由到达目标容器。

VXLAN

VXLAN 是 linux 内核支持的一种隧道技术，通过隧道技术可以在宿主机网络上构建一个二层的虚拟网络。VXLAN 通过将二层的数据帧封装成四层的 UDP 数据包，然后在三层的网络中传输，效果就像在同一个网段中传包一样，在宿主机网络的层面看实际上是跨网段的，但却感知不到。经过 VXLAN 封装后的数据格式如下。

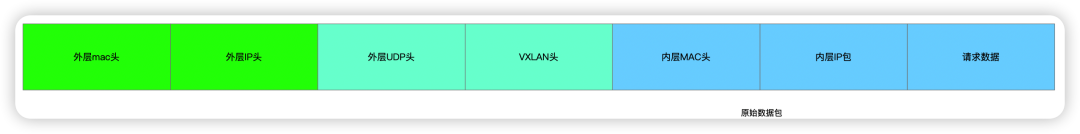

vxlan数据包格式

笔者以集群 1 中的容器 A 访问集群 2 中容器 D 为例子，介绍 VXLAN 是怎么工作的。容器 A 发往容器 D 的包经过 calico 网卡出现在宿主机内核中。访问的目标地址是 223.18.10.11，因此内层 IP 包的目标地址就是 223.18.10.11，然后会被这条路由规则处理。

223.18.10.0/24 via 241.119.2.100 dev vxlan

这条规则的含义是访问 223.18.10.0/24 网段的 IP 包应该经过本机的 vxlan 网卡出去，下一跳地址是 241.119.2.100，即目标节点的 vxlan 网卡的地址。因为下一跳地址是 241.119.2.100，NodA 会通过 ARP 协议查询到 241.119.2.100 的 mac 地址 c6:c3:41:15:32:c8，然后作为到内层 mac 头目标地址。VXLAN Header 中有一个重要标志 VNI，用于做二层网络隔离用的，创建 vxlan 网卡时会指定该值。然后将数据包加上 UDP 头封装成一个四层的包，UDP 的端口创建 VXLAN 虚拟网卡时会设置。接下来会通过内层 mac 地址查找 vxlan 网卡的 FDB 表，可以查到

$ bridge fdb show dev vxlan | grep c6:c3:41:15:32:c8
c6:c3:41:15:32:c8 dst 10.71.11.46

宿主机将外层 IP 头的目的地址填写为 10.71.11.46，即容器 D 宿主机的 ip 地址。由于 NodeA 和 NodeC 不再同一个网段，因此目标主机的 MAC 地址填写的就是 NodeA 网络中网关节点的 MAC 地址。完成数据包封装后，包经过宿主机网络传输最终到达了 NodeC。NodeC 收到包后发现是一个 VXLAN 协议的包，内核进行拆包以后，取出内部数据帧，然后根据 VNI 的值交给 vxlan 网卡处理，vxlan 网卡拆包以后，取出原始的 ip 包，最后经过宿主机的路由到达目标容器。

配置过程

环境信息

笔者在移动云订购了 6 台 2 核 4G 的虚拟机，通过 kubekey 部署了 3 个集群每个集群 2 个节点，集群信息如下。

test-cluster1

  • • 集群版本：1.23.10

  • • 集群 pod 网段：10.234.64.0/18

  • • 集群 service 网段：10.234.0.0/18

  • • 网络插件：calico

节点名称节点ipvxlan-test虚拟网卡IP(规划)vxlan-test虚拟网卡mac(规划)节点管理pod网段
multicluster-test-001192.168.0.21179.17.1.21c2:6a:9b:e5:39:8d10.234.111.0/24
multicluster-test-002192.168.0.31179.17.1.317a:3a:fe:45:a3:7610.234.118.0/24

test-cluster2

  • • 集群版本：1.23.10

  • • 集群 pod 网段：10.235.64.0/18

  • • 集群 service 网段：10.235.0.0/18

  • • 网络插件：calico

节点名称节点ipvxlan-test虚拟网卡IP(规划)vxlan-test虚拟网卡mac(规划)节点管理pod网段
multicluster-test-003192.168.0.16179.17.1.1636:f9:67:c0:70:1c10.235.88.0/24
multicluster-test-004192.168.0.44179.17.1.4412:d1:df:44:3d:aa10.235.113.0/24

test-cluster3

  • • 集群版本：1.23.10

  • • 集群pod网段：10.236.64.0/18

  • • 集群service网段：10.236.0.0/18

  • • 网络插件：calico

节点名称节点ipvxlan-test虚拟网卡IP(规划)vxlan-test虚拟网卡mac(规划)节点管理pod网段
multicluster-test-005192.168.0.15179.17.1.15ba:a7:54:aa:bc:ce10.236.115.0/24
multicluster-test-006192.168.0.13179.17.1.134e:ac:f5:6f:4e:7610.236.106.0/24

Calico配置

Calico 为了实现容器访问外部网络，会添加一条 iptable 规则，当源地址是 calico 管理的 IP 且目标地址不是 calico 管理的 IP 地址，会将源 IP 地址 SNAT 为宿主机的 IP 地址，这样包发出去以后，才能够根据宿主机的 IP 地址发回来。Calico 的进程会确保这条规则永远是最高优先级。

Chain cali-nat-outgoing (1 references)
target     prot opt source               destination
MASQUERADE  all  --  anywhere             anywhere             /* cali:flqWnvo8yq4ULQLa */ match-set cali40masq-ipam-pools src ! match-set cali40all-ipam-pools dst random-fully

为了防止容器访问其他集群容器的包不被 snat，我们需要将其他集群的 pod 网段，加入到 calico 的 IPool 中。具体的配置方法如下：

test-cluster1

cat <<EOF | kubectl apply -f -
apiVersion: crd.projectcalico.org/v1
kind: IPPool
metadata:
  name: svc-test-cluster2
spec:
  cidr: 10.235.0.0/18
  natOutgoing: false
  disabled: true
---
apiVersion: crd.projectcalico.org/v1
kind: IPPool
metadata:
  name: pod-test-cluster2
spec:
  cidr: 10.235.64.0/18
  natOutgoing: false
  disabled: true
---
apiVersion: crd.projectcalico.org/v1
kind: IPPool
metadata:
  name: svc-test-cluster3
spec:
  cidr: 10.236.0.0/18
  natOutgoing: false
  disabled: true
---
apiVersion: crd.projectcalico.org/v1
kind: IPPool
metadata:
  name: pod-test-cluster3
spec:
  cidr: 10.236.64.0/18
  natOutgoing: false
  disabled: true
EOF

test-cluster2

cat <<EOF | kubectl apply -f -
apiVersion: crd.projectcalico.org/v1
kind: IPPool
metadata:
  name: svc-test-cluster1
spec:
  cidr: 10.234.0.0/18
  natOutgoing: false
  disabled: true
---
apiVersion: crd.projectcalico.org/v1
kind: IPPool
metadata:
  name: pod-test-cluster1
spec:
  cidr: 10.234.64.0/18
  natOutgoing: false
  disabled: true
---
apiVersion: crd.projectcalico.org/v1
kind: IPPool
metadata:
  name: svc-test-cluster3
spec:
  cidr: 10.236.0.0/18
  natOutgoing: false
  disabled: true
---
apiVersion: crd.projectcalico.org/v1
kind: IPPool
metadata:
  name: pod-test-cluster3
spec:
  cidr: 10.236.64.0/18
  natOutgoing: false
  disabled: true
EOF

test-cluster3

cat <<EOF | kubectl apply -f -
apiVersion: crd.projectcalico.org/v1
kind: IPPool
metadata:
  name: svc-test-cluster1
spec:
  cidr: 10.234.0.0/18
  natOutgoing: false
  disabled: true
---
apiVersion: crd.projectcalico.org/v1
kind: IPPool
metadata:
  name: pod-test-cluster1
spec:
  cidr: 10.234.64.0/18
  natOutgoing: false
  disabled: true
---
apiVersion: crd.projectcalico.org/v1
kind: IPPool
metadata:
  name: svc-test-cluster2
spec:
  cidr: 10.235.0.0/18
  natOutgoing: false
  disabled: true
---
apiVersion: crd.projectcalico.org/v1
kind: IPPool
metadata:
  name: pod-test-cluster2
spec:
  cidr: 10.235.64.0/18
  natOutgoing: false
  disabled: true
EOF

利用vxlan构建二层虚拟机网络

利用 vxlan 建立隧道使得它们在一个二层虚拟机网络中。首先为每台机器配置 vxlan 网卡，以及 ip 地址，所有节点 vxlan-test 网卡的地址必须是同一个网段。

登陆multicluster-test-001执行

ip link add vxlan-test type vxlan id 10001 dstport 4899 local 192.168.0.21 dev eth0 nolearning
ip addr add 179.17.1.21/24 dev vxlan-test
ip link set dev vxlan-test address c2:6a:9b:e5:39:8d
ip link set vxlan-test  up

登陆multicluster-test-002执行

ip link add vxlan-test type vxlan id 10001 dstport 4899 local 192.168.0.31 dev eth0 nolearning
ip link set dev vxlan-test address 7a:3a:fe:45:a3:76
ip addr add 179.17.1.31/24 dev vxlan-test
ip link set vxlan-test up

登陆multicluster-test-003执行

ip link add vxlan-test type vxlan id 10001 dstport 4899 local 192.168.0.16 dev eth0 nolearning
ip link set dev vxlan-test address 36:f9:67:c0:70:1c
ip addr add 179.17.1.16/24 dev vxlan-test
ip link set vxlan-test up

登陆multicluster-test-004执行

ip link add vxlan-test type vxlan id 10001 dstport 4899 local 192.168.0.44 dev eth0 nolearning
ip link set dev vxlan-test address 12:d1:df:44:3d:aa
ip addr add 179.17.1.44/24 dev vxlan-test
ip link set vxlan-test up

登陆multicluster-test-005执行

ip link add vxlan-test type vxlan id 10001 dstport 4899 local 192.168.0.15 dev eth0 nolearning
ip link set dev vxlan-test address ba:a7:54:aa:bc:ce
ip addr add 179.17.1.15/24 dev vxlan-test
ip link set vxlan-test up

登陆multicluster-test-006执行

ip link add vxlan-test type vxlan id 10001 dstport 4899 local 192.168.0.13 dev eth0 nolearning
ip link set dev vxlan-test address 4e:ac:f5:6f:4e:76
ip addr add 179.17.1.13/24 dev vxlan-test
ip link set vxlan-test up

接下来配置ARP表和FDB表，使得所有节点的vxlan-test网卡之间可以互通。

登陆multicluster-test-001执行

#配置ARP表
arp -s 179.17.1.31 7a:3a:fe:45:a3:76
arp -s 179.17.1.16 36:f9:67:c0:70:1c
arp -s 179.17.1.44 12:d1:df:44:3d:aa
arp -s 179.17.1.15 ba:a7:54:aa:bc:ce
arp -s 179.17.1.13 4e:ac:f5:6f:4e:76
#配置FDB表
bridge fdb append 7a:3a:fe:45:a3:76 dst 192.168.0.31 dev vxlan-test
bridge fdb append 36:f9:67:c0:70:1c dst 192.168.0.16 dev vxlan-test
bridge fdb append 12:d1:df:44:3d:aa dst 192.168.0.44 dev vxlan-test
bridge fdb append ba:a7:54:aa:bc:ce dst 192.168.0.15 dev vxlan-test
bridge fdb append 4e:ac:f5:6f:4e:76 dst 192.168.0.13 dev vxlan-test

登陆multicluster-test-002执行

#配置ARP表
arp -s 179.17.1.21 c2:6a:9b:e5:39:8d
arp -s 179.17.1.16 36:f9:67:c0:70:1c
arp -s 179.17.1.44 12:d1:df:44:3d:aa
arp -s 179.17.1.15 ba:a7:54:aa:bc:ce
arp -s 179.17.1.13 4e:ac:f5:6f:4e:76
#配置FDB表
bridge fdb append c2:6a:9b:e5:39:8d dst 192.168.0.21 dev vxlan-test
bridge fdb append 36:f9:67:c0:70:1c dst 192.168.0.16 dev vxlan-test
bridge fdb append 12:d1:df:44:3d:aa dst 192.168.0.44 dev vxlan-test
bridge fdb append ba:a7:54:aa:bc:ce dst 192.168.0.15 dev vxlan-test
bridge fdb append 4e:ac:f5:6f:4e:76 dst 192.168.0.13 dev vxlan-test

登陆multicluster-test-003执行

#配置ARP表
arp -s 179.17.1.21 c2:6a:9b:e5:39:8d
arp -s 179.17.1.31 7a:3a:fe:45:a3:76
arp -s 179.17.1.44 12:d1:df:44:3d:aa
arp -s 179.17.1.15 ba:a7:54:aa:bc:ce
arp -s 179.17.1.13 4e:ac:f5:6f:4e:76
#配置FDB表
bridge fdb append c2:6a:9b:e5:39:8d dst 192.168.0.21 dev vxlan-test
bridge fdb append 7a:3a:fe:45:a3:76 dst 192.168.0.31 dev vxlan-test
bridge fdb append 12:d1:df:44:3d:aa dst 192.168.0.44 dev vxlan-test
bridge fdb append ba:a7:54:aa:bc:ce dst 192.168.0.15 dev vxlan-test
bridge fdb append 4e:ac:f5:6f:4e:76 dst 192.168.0.13 dev vxlan-test

登陆multicluster-test-004执行

#配置ARP表
arp -s 179.17.1.21 c2:6a:9b:e5:39:8d
arp -s 179.17.1.31 7a:3a:fe:45:a3:76
arp -s 179.17.1.16 36:f9:67:c0:70:1c
arp -s 179.17.1.15 ba:a7:54:aa:bc:ce
arp -s 179.17.1.13 4e:ac:f5:6f:4e:76
#配置FDB表
bridge fdb append c2:6a:9b:e5:39:8d dst 192.168.0.21 dev vxlan-test
bridge fdb append 7a:3a:fe:45:a3:76 dst 192.168.0.31 dev vxlan-test
bridge fdb append 36:f9:67:c0:70:1c dst 192.168.0.16 dev vxlan-test
bridge fdb append ba:a7:54:aa:bc:ce dst 192.168.0.15 dev vxlan-test
bridge fdb append 4e:ac:f5:6f:4e:76 dst 192.168.0.13 dev vxlan-test

登陆multicluster-test-005执行

#配置ARP表
arp -s 179.17.1.21 c2:6a:9b:e5:39:8d
arp -s 179.17.1.31 7a:3a:fe:45:a3:76
arp -s 179.17.1.16 36:f9:67:c0:70:1c
arp -s 179.17.1.44 12:d1:df:44:3d:aa
arp -s 179.17.1.13 4e:ac:f5:6f:4e:76
#配置FDB表
bridge fdb append c2:6a:9b:e5:39:8d dst 192.168.0.21 dev vxlan-test
bridge fdb append 7a:3a:fe:45:a3:76 dst 192.168.0.31 dev vxlan-test
bridge fdb append 36:f9:67:c0:70:1c dst 192.168.0.16 dev vxlan-test
bridge fdb append 12:d1:df:44:3d:aa dst 192.168.0.44 dev vxlan-test
bridge fdb append 4e:ac:f5:6f:4e:76 dst 192.168.0.13 dev vxlan-test

登陆multicluster-test-006执行

#配置ARP表
arp -s 179.17.1.21 c2:6a:9b:e5:39:8d
arp -s 179.17.1.31 7a:3a:fe:45:a3:76
arp -s 179.17.1.16 36:f9:67:c0:70:1c
arp -s 179.17.1.44 12:d1:df:44:3d:aa
arp -s 179.17.1.15 ba:a7:54:aa:bc:ce
#配置FDB表
bridge fdb append c2:6a:9b:e5:39:8d dst 192.168.0.21 dev vxlan-test
bridge fdb append 7a:3a:fe:45:a3:76 dst 192.168.0.31 dev vxlan-test
bridge fdb append 36:f9:67:c0:70:1c dst 192.168.0.16 dev vxlan-test
bridge fdb append 12:d1:df:44:3d:aa dst 192.168.0.44 dev vxlan-test
bridge fdb append ba:a7:54:aa:bc:ce dst 192.168.0.15 dev vxlan-test

配置路由规则打通多集群pod网络

为每个节点，添加到其他集群节点管理pod网段的路由信息，不同CNI网络插件查询集群节点管理的pod网段的方式不同，Calico可以通过kubectl get blockaffinity -o yaml 命令查询。

在test-cluster1的所有节点执行

route add -net 10.235.88.0/24 gw 179.17.1.16 dev vxlan-test
route add -net 10.235.113.0/24 gw 179.17.1.44 dev vxlan-test
route add -net 10.236.115.0/24 gw 179.17.1.15 dev vxlan-test
route add -net 10.236.106.0/24 gw 179.17.1.13 dev vxlan-test

在test-cluster2的所有节点执行

route add -net 10.234.111.0/24 gw 179.17.1.21 dev vxlan-test
route add -net 10.234.118.0/24 gw 179.17.1.31 dev vxlan-test
route add -net 10.236.115.0/24 gw 179.17.1.15 dev vxlan-test
route add -net 10.236.106.0/24 gw 179.17.1.13 dev vxlan-test

在test-cluster2的所有节点执行

route add -net 10.234.111.0/24 gw 179.17.1.21 dev vxlan-test
route add -net 10.234.118.0/24 gw 179.17.1.31 dev vxlan-test
route add -net 10.235.88.0/24 gw 179.17.1.16 dev vxlan-test
route add -net 10.235.113.0/24 gw 179.17.1.44 dev vxlan-test

网络联通测试

测试从集群test-cluster1中的容器访问test-cluster2中的容器

#查看test-cluster2中容器ip地址
[root@multicluster-test-003 ~]#  kubectl get pod -n test -o wide
NAME                     READY   STATUS    RESTARTS   AGE   IP             NODE                        NOMINATED NODE   READINESS GATES
nginx-65f6dd9c98-8ffmt   1/1     Running   0          21d   10.235.113.5   multicluster-test-004   <none>           <none>
nginx-65f6dd9c98-ljgzn   1/1     Running   0          21d   10.235.88.2    multicluster-test-003   <none>           <none>
#从tesst-cluster1中测试访问10.235.113.5
[root@multicluster-test-001 ~]#  kubectl get pod -n test -owide
NAME                     READY   STATUS    RESTARTS   AGE   IP             NODE                        NOMINATED NODE   READINESS GATES
nginx-6d488455cf-n5gc4   1/1     Running   0          19d   10.234.118.9   multicluster-test-002   <none>           <none>
[root@multicluster-test-001 ~]#  kubectl exec -it nginx-6d488455cf-n5gc4 /bin/sh -n test
kubectl exec [POD] [COMMAND] is DEPRECATED and will be removed in a future version. Use kubectl exec [POD] -- [COMMAND] instead.
# curl 10.235.113.5 -v
*   Trying 10.235.113.5:80...
* Connected to 10.235.113.5 (10.235.113.5) port 80 (#0)
> GET / HTTP/1.1
> Host: 10.235.113.5
> User-Agent: curl/7.74.0
> Accept: */*
>
* Mark bundle as not supporting multiuse
< HTTP/1.1 200 OK
< Server: nginx/1.23.3
< Date: Wed, 22 Feb 2023 14:09:58 GMT
< Content-Type: text/html
< Content-Length: 615
< Last-Modified: Tue, 13 Dec 2022 15:53:53 GMT
< Connection: keep-alive
< ETag: "6398a011-267"
< Accept-Ranges: bytes
.....

从集群test-cluster1中的容器访问test-cluster3中的容器

#查看test-cluster3中容器ip地址
[root@multicluster-test-005 ~]#  kubectl get pod -n test -o wide
NAME                     READY   STATUS    RESTARTS   AGE   IP             NODE                        NOMINATED NODE   READINESS GATES
nginx-65f6dd9c98-bqp88   1/1     Running   0          21d   10.236.115.1   multicluster-test-005   <none>           <none>
nginx-65f6dd9c98-nv9c9   1/1     Running   0          21d   10.236.106.4   multicluster-test-006   <none>           <none>
#从test-cluster的容器中测试访问10.236.115.1
[root@multicluster-test-001 ~]#  kubectl exec -it nginx-6d488455cf-n5gc4 /bin/sh -n test
kubectl exec [POD] [COMMAND] is DEPRECATED and will be removed in a future version. Use kubectl exec [POD] -- [COMMAND] instead.
# curl -v 10.236.115.1
*   Trying 10.236.115.1:80...
* Connected to 10.236.115.1 (10.236.115.1) port 80 (#0)
> GET / HTTP/1.1
> Host: 10.236.115.1
> User-Agent: curl/7.74.0
> Accept: */*
>
* Mark bundle as not supporting multiuse
< HTTP/1.1 200 OK
< Server: nginx/1.23.3
< Date: Wed, 22 Feb 2023 14:14:25 GMT
< Content-Type: text/html
< Content-Length: 615
< Last-Modified: Tue, 13 Dec 2022 15:53:53 GMT
< Connection: keep-alive
< ETag: "6398a011-267"
< Accept-Ranges: bytes
<
...

总结

本文介绍了利用 vxlan 打通多个 K8s 集群网络的思路，并对包对流转做了简单分析。从流转过程可以看出，利用 vxlan 进行组网，并不会比单集群网络性能损失太多，主要体现在 vxlan 隧道和 ipip 隧道的性能差异。最后本文给出了在 6 节点 3 个集群的详细组网步骤，主要涉及创建 vxlan 网卡，配置路由表以及 FDB 表和 ARP 表。实际上如果在一个二层互通的环境下，直接配置路由表就可以完成网络的拉通，只有三层互通的环境才需要用到 vxlan 隧道。

复制 搜一搜 转发 收藏 划线

本文转载自：「云原生社区动态」，原文：https://tinyurl.com/2s3v5ck9，版权归原作者所有。欢迎投稿，投稿邮箱: editor@hi-linux.com。


最近，我们建立了一个技术交流微信群。目前群里已加入了不少行业内的大神，有兴趣的同学可以加入和我们一起交流技术，在 「奇妙的 Linux 世界」 公众号直接回复 「加群」 邀请你入群。


你可能还喜欢

点击下方图片即可阅读


​

厉害了，微软开源了一款智能移动云测平台 Hydra Lab

点击上方图片，『美团|饿了么』外卖红包天天免费领


更多有趣的互联网新鲜事，关注「奇妙的互联网」视频号全了解！

运维之美
关注
  • 0
    点赞
  • 踩
  • 1
    收藏
    觉得还不错? 一键收藏
  • 0
    评论
【k8s】【转载】落地多集群Kubernetes的方案
突围
05-13 487
转载 大神 iyacontrol 关于多集群Kubernetes的一些思考 集群联邦Kubernetes Cluster Federation Cilium Cluster Mesh解决方案通过隧道或直接路由，解决跨多个Kubernetes集群的Pod IP路由，而无需任何网关或代理。当然我们需要规划好每个集群的POD CIDR 关于多集群Kubernetes的一些思考 iyacontrol iyacontrol 专注kubernetes，istio，faas等云原 随着Kub..
华为EVPN VXLAN实现二层互通
最新发布
IT技术
03-13 1165
华为EVPN VXLAN实现二层互通
kubectl连接多个集群
汪云飞记录本
03-06 2634
1.场景 我们在实际生产中可能会有多个kubernetes集群，我们可能需要早一台机器访问多个集群。 2.生成融合配置文件 本例演示两个集群的配置文件(config)文件，在控制台执行命令: KUBECONFIG=第一个配置文件:第二个配置文件 kubectl config view --flatten 这时控制台会输出融合后的配置内容，复制配置内容覆盖原有的$HOME/.ku...
kubernetes 网络之 flannel 与 calico
03-16
Kubernetes是Google开源的一个容器编排引擎，它支持自动化部署、大规模可伸缩、应用容器化管理。在生产环境中部署一个应用程序时，通常要部署该应用的多个实例以便对应用请求进行负载均衡。在Kubernetes中，我们可以创建多个容器，每个容器里面运行一个应用实例，然后通过内置的负载均衡策略，实现对这一组应用实例的管理、发现、访问，而这些细节都不需要运维人员去进行复杂的手工配置和处理。 K8s网络在kubernetes的管理中是不可或缺的部分，本套课程主要围绕目前主流的flannel和calico两个网络组件进行讲解。还深入的剖析了calico和k8s网络策略等。主要讲解K8S网络的以下几个方面：  1. Flannel网络在k8s中的应用，及三种后端模式的演示。  2. Calico网络在k8s中的架构及部署。  3. Calico各选项的调整及对网络性能的优化。  4. Calico网络策略和K8s网络策略的常见用法及案例。  5. Calico网络策略的高级使用场景，比如限制到k8s节点的流量及高并发流量的旁路等。  6. Flannel网络的迁移及和calico策略的集成。注意： 本课程学习需要具有一定的Linux基础，网络基础，至少需要您了解网络七层协议，路由等基础知识，并掌握Docker和k8s相关知识点。
Overlay网络和VXLAN
热门推荐
翟海飞
08-18 3万+
1  基于多租户的云计算Overlay网络
kubernetes-flannel网络插件
01-12
Flannel 是一个轻量级的网络解决方案，它为 Kubernetes 提供了跨主机的网络通信能力，使得集群内的Pods（应用容器）可以相互通信，而无需关心它们所在的节点。Flannel 是 CNI (Container Network Interface) 插件的...
kubernetes网络插件-calico
01-12
Kubernetes网络插件Calico是 Kubernetes 集群中的重要组成部分，它提供了高度可配置和安全的网络解决方案。在Kubernetes生态系统中，网络插件负责为Pods（应用容器）提供网络连接，确保服务间的通信以及与外部世界的...
6. Kubernetes容器网络1
08-03
Kubernetes使用了一种抽象的网络模型，使得每个Pod（Pod包含一个或多个容器）都像是一个独立的网络节点，拥有自己的IP地址，并且可以在集群内无缝通信。这个模型的基础是Docker容器网络，它依赖于Linux的网络技术来...
VXLAN构建智简园区虚拟网络核心技术.zip
04-12
VXLAN（Virtual eXtensible Local Area Network，虚拟可扩展局域网）是一种网络虚拟化技术，旨在解决传统 VLAN（虚拟局域网）在规模、多租户环境和数据中心跨域连接方面的问题。VXLAN通过在二层数据帧外封装一层IP头...
34 _ Kubernetes网络模型与CNI网络插件1
08-04
Kubernetes 网络模型与 CNI 网络插件是 Kubernetes 集群中实现容器间网络通信的关键组成部分。CNI（Container Network Interface）是 Kubernetes 采用的一种标准化网络接口，它允许不同的网络插件集成到 Kubernetes ...
K8S Calico网络插件
dz45693的专栏
05-25 1万+
0.前言 参考文档：https://github.com/containernetworking/cni Pod网络插件，为了实现Pod网络而需要的插件、组件。由于Kubernetes通过开放的CNI接口来允许插件的接入，所以它又称之为CNI网络插件。 为了解决跨主机容器间通信问题，市面上存在很多解决方案，为了兼容和规范这些解决方案，Kubernetes仅设计了网络模型，却将Pod网络的实现交给了CNI网络插件，并允许网络插件通过标准的CNI（Container Network Interface，容器网
k8s----网络通信机制（calico-IPIP，fiannel-VXLAN）caclicoctl命令
weixin_45697293的博客
08-20 1721
calico 默认部署为 CrossSubnet，此种模式在部署完成后，有可能造成节点之间无法正常通行，如果已经确定部署模式为 IPIP 模式，可以在部署前将 CALICO_IPV4POOL_IPIP=“CrossSubnet”，修改为。，Pod中从网卡eth0发出的流量都会发送到Cni0网桥设备的端口（网卡）上，Cni0 设备获得的ip地 址是该节点分配到的网段的第一个地址。，但是会存在安全性问题，其在内核内置，可以通过Calico的配置文件设置是否启用IPIP，在公司内部如果k8s的node节点。
calico iptables详解
虾米的博客
06-15 8618
报文处理过程 报文处理过程中使用的标记位： 一共使用了3个标记位，0x7000000对应的标记位 0x1000000: 报文的处理动作，置1表示放行，默认0表示拒绝。 0x2000000: 是否已经经过了policy规则检测，置1表示已经过。 0x4000000: 报文来源，置1，表示来自host-endpoint 流入报文来源: 1. 以cali+命名的网卡收
Linux实现Vxlan多点通信逻辑拓扑
ledrsnet的博客
11-13 617
2. Vxlan多点通信逻辑拓扑 手动实现多点vxlan隧道建立 n个节点就需要建立n个隧道 2.1 实现步骤 2.1.1 创建vxlan设备 ip link add vxlan1 type vxlan id 100 dstport 4789 remote 10.33.30.151 local 10.33.30.150 dev ens160 ip link add vxlan2 type vxlan id 200 dstport 4789 remote 10.33.30.152 local 10.33.3
calico网络原理、组网方式和使用
chuiyanyou9920的博客
07-09 3858
目录 目录 calico 名词解释 组网原理 BGP与AS BGP Speaker 全互联模式(node-to-node mesh) BGP Speaker RR模式 calico网络的部署 calico在Ethe...
flannel网络模式---vxlan介绍
wanger5354的博客
07-20 869
微信公众号：运维开发故事，作者：华仔 说明 本文主要包括以下内容： vxlan简单介绍 为什么要使用vxlan k8s使用flannel(vxlan)如何进行pod之间的通信 vxlan简单介绍 VXLAN(Virtual eXtensible LAN，虚拟可扩展的局域网)，是一种虚拟化隧道通信技术。它是一种overlay（覆盖网络）技术，通过三层的网络搭建虚拟的二层网络。 简单来讲，VXLAN是在底层物理网络(underlay)之上使用隧道技术，依托UDP层构建的overlay的逻辑网络，使逻辑网.
详解 Calico 三种模式（与 Fannel 网络对比学习）
叮当猫的喵i
08-04 1万+
之后「源 VTEP 设备」 —— 会将此「 Vxlan 数据包」进行「UDP封装」,其中「 Vxlan 数据包」会视为「UDP数据包的基础数据信息」通过「目的 Pod IP」—— 得知「目的 VTEP 设备的 MAC 地址」 —— 「源 VTEP 设备」根据得到的信息构建 Vxlan 数据包。”二层“通信 —— 指的是，需要维护「MAC 地址级别的信息」，即「虚拟IP」与「MAC 地址」的映射关系。之后此封装好的「UDP数据包」，将会通过三层网络，到达目的容器所在的主机的「目的VTEP设备」......
Kubernetes容器平台建设中，F5解决方案好不好？
hanniuniu11的博客
08-06 3258
近年来，随着OpenStack、Kubernetes等云技术的兴起，应用系统的微服务化、快速迭代对资源的弹性伸缩能力提出了更高的要求。基于多年在负载均衡领域的经验，Kubernetes容器平台建设中，F5解决方案好不好？ 　　 F5推出了Kubernetes容器服务解决方案 前不久，民生银行在Kubernetes容器平台建设中，探索使用了一种灵活的软件F5解决方案，在利用F5传统优势的同时，也满足...
k8s Canal (by quqi99)
技术并艺术着
01-25 5494
作者：张华 发表于：2021-01-25 版权声明：可以任意转载，转载时请务必以超链接形式标明文章原始出处和作者信息及本版权声明 Canal是Flannel和Calico的组合，因此它的优点也在于这两种技术的交叉。网络层用的是Flannel提供的简单overlay，可以在许多不同的部署环境中运行且无需额外的配置。在网络策略方面，Calico强大的网络规则评估，为基础网络提供了更多补充，从而提供了更多的安全性和控制。 所以检查Canal的网络连通性方面，主要看Flannel. 测试环境信息 kubernete

“相关推荐”对你有帮助么？

  • 非常没帮助
  • 没帮助
  • 一般
  • 有帮助
  • 非常有帮助
提交
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
