扩大sbl代码段

一、简介

本文以SimpleBLEPeripheral工程为例，介绍如何将SBL的bootloader的默认大小从2K修改为8K。

二、实验平台

协议栈版本：BLE-CC254x-1.4.0

编译软件：IAR 8.20.2

硬件平台：Smart RF（主芯片CC2541）

下载软件：SerialBootTool-v1.3.2

三、版权声明

此博文转载

博主：甜甜的大香瓜

原文地址：http://blog.csdn.net/feilusia

联系方式：897503845@qq.com

技术交流QQ群（香瓜BLE之CC2541）：127442605

四、实验前提

在进行本文步骤前，请先阅读以下博文：

1、《CC2541之SBL》：http://blog.csdn.net/feilusia/article/details/52016766

五、实验步骤

1、修改SBL的xcl文件（……\BLE-CC254x-1.4.0\Projects\ble\util\SBL\app\cc254x\sbl_cc254x.xcl）

将

[cpp]  view plain  copy

1. // CODE Root - Taking the first 2K of flash (the 1st page contains the INTVEC's).
2. //
3. -D_IVEC_BEG=0x0000
4. -D_IVEC_END=0x07FF

修改为

[cpp]  view plain  copy

1. //8K
2. -D_IVEC_BEG=0x0000
3. -D_IVEC_END=0x1FFF

注意这里必须要修改，不能用//注释，否则后面工程编译会报错。

2、修改SBL工程中的文件（……BLE-CC254x-1.4.0\Projects\ble\util\SBL\iar\cc254x\sbl.eww）

1）修改跳转地址（sbl_main.c）

[cpp]  view plain  copy

1. asm("LJMP 0x2000");       //8K asm("LJMP 0x800");

2）修改跳转地址（sbl_ivec.s51）

[cpp]  view plain  copy

1. OFFSET   EQU    0x2000//8K 0x800

3）修改CRC地址（sbl_app.h）

[cpp]  view plain  copy

1. /*
2. #define HAL_SBL_IMG_BEG                (uint16)(0x800 / HAL_FLASH_WORD_SIZE)
3. #define HAL_SBL_IMG_CRC                (uint16)(0x890 / HAL_FLASH_WORD_SIZE)
4. */
5. //8K
6. #define HAL_SBL_IMG_BEG                (uint16)(0x2000 / HAL_FLASH_WORD_SIZE)
7. #define HAL_SBL_IMG_CRC                (uint16)(0x2090 / HAL_FLASH_WORD_SIZE)

3、修改应用工程的xcl文件（……\BLE-CC254x-1.4.0\Projects\ble\common\cc2540\cc254x_f256_sbl.xcl）

1）修改应用代码首地址

将

[cpp]  view plain  copy

1. // CODE
2. //
3. -D_CODE_BEG=0x0800
4. -D_CODE_END=0x7FFF

修改为

[cpp]  view plain  copy

1. // CODE
2. //
3. -D_CODE_BEG=0x2000
4. -D_CODE_END=0x7FFF

2）修改CRC地址
将

[cpp]  view plain  copy

1. -Z(CODE)CHECKSUM=0x890-0x891
2. -Z(CODE)CRC_SHDW=0x892-0x893

修改为

[cpp]  view plain  copy

1. -Z(CODE)CHECKSUM=0x2090-0x2091
2. -Z(CODE)CRC_SHDW=0x2092-0x2093

3）修改CRC算法中使用到的CRC地址

将

[cpp]  view plain  copy

1. -J2,crc16,=_CODE_BEG-890,894-_BANK7_END

修改为

[cpp]  view plain  copy

1. -J2,crc16,=_CODE_BEG-2090,2094-_BANK7_END

4、实验结果

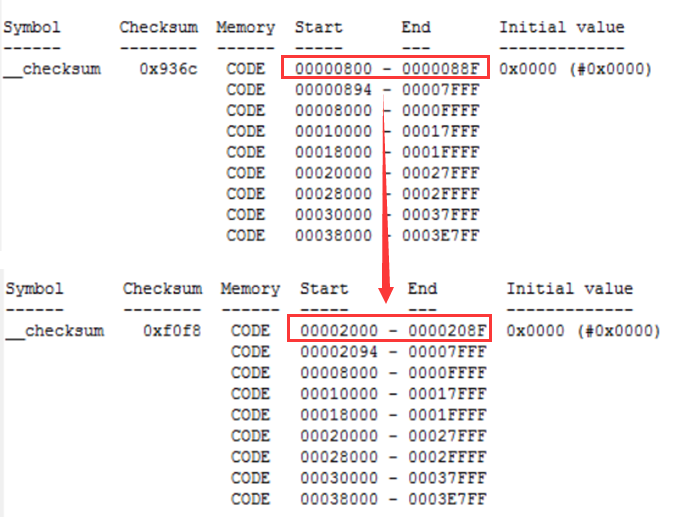

1）按照《CC2541之SBL》中的步骤重做，会发现应用工程中的simpleBLEPeripheral.map中的应用代码位置由2K（0x800）位置变为8K（0x2000）位置，对比如下图
