基于51单片机的PT100热敏电阻数字温度计-仿真设计

单片机实例设计

已于 2022-10-05 19:28:11 修改

阅读量1.2w

点赞数 17

分类专栏：单片机设计实例文章标签：单片机 51单片机 stm32

于 2022-02-13 16:08:38 首次发布

本文链接：https://blog.csdn.net/eletronicfish/article/details/122842483

版权

硬件

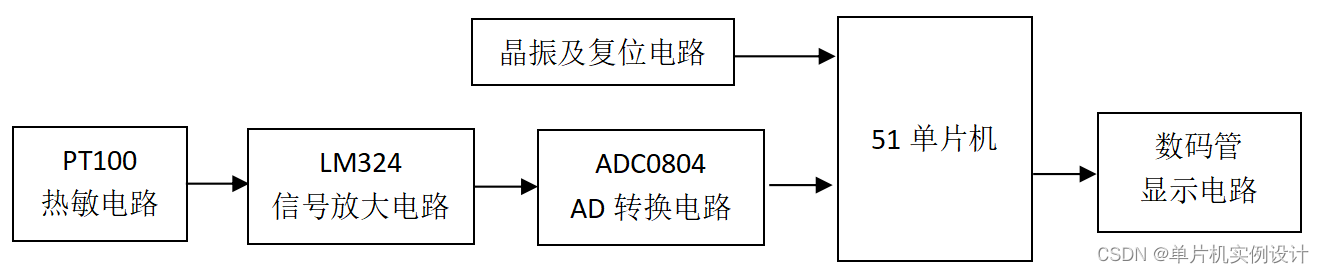

本设计使用PT100热敏电阻作为温度传感器，利用其感温效应，将随被测温度变化的电压经运算放大电路将信号放大后，通过ADC0804转换芯片，将电压信号转换为数字信号，用单片机采集下来，将被测温度在显示器上显示出来；如图：
在这里插入图片描述

设计功能

（1）测量温度范围−50℃～110℃。
（2）精度误差小于0.5℃。
（3）LED数码直接显示。

设计原理图

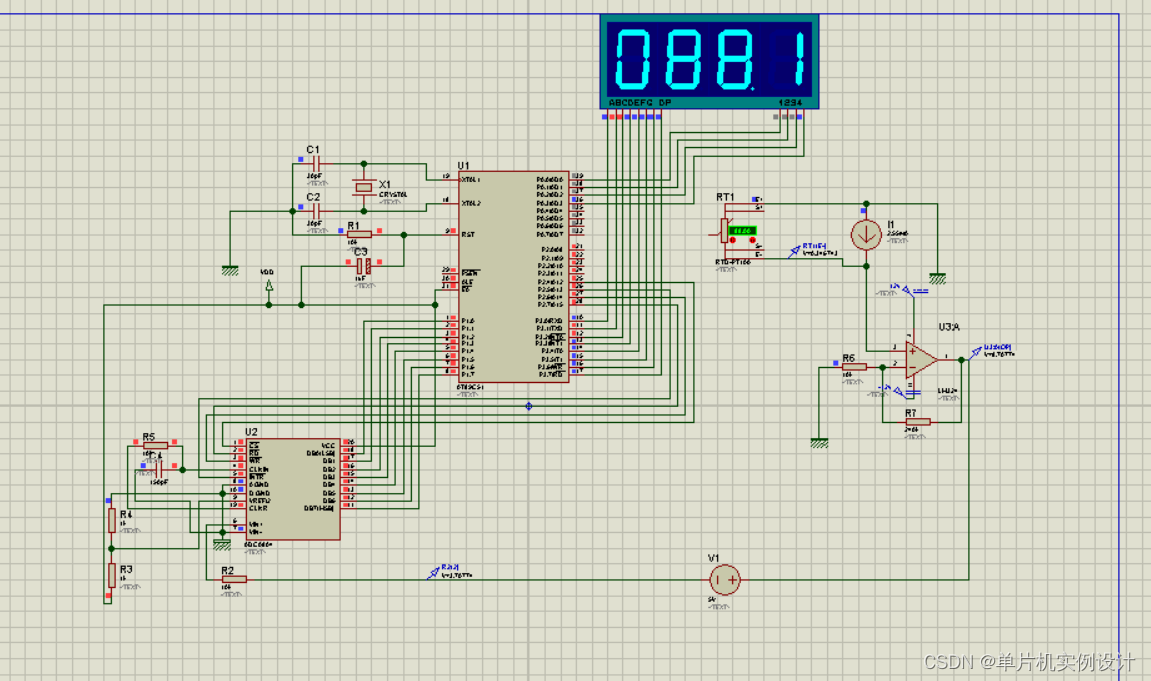

Protues仿真图如下：
在这里插入图片描述

软件设计

/************主程序源码**********/
void data_shout(uint ad_data)
{
         float  temp;
         uint T;

		if(ad_data<79)
               {
                   temp=614.422-7.811*ad_data;
		 T=(uint)temp;
                 dat_AD[0]=10;
               }	                    //负温度   dat_A
