stm32单片机的智能交通灯设计

一.硬件方案

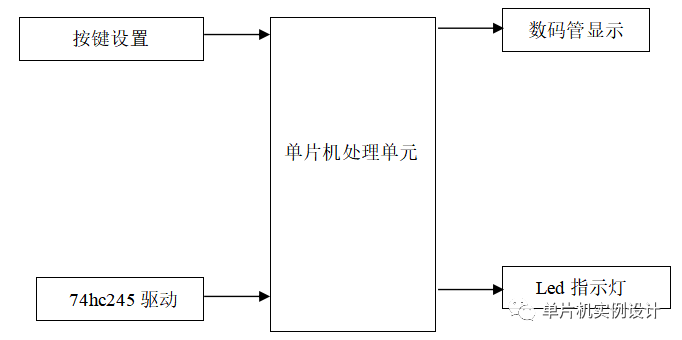

       stm32单片机的智能交通灯主要由stm32单片机核心板+74HC245芯片+数码管+LED指示灯+按键等构成。硬件框图如下：

二.设计功能

（1）本设计能模拟基本的交通控制系统，用红绿黄灯表示禁行，通行和等待的信号发生，还能进行倒计时显示。

（2）按键可以控制禁行、深夜模式、复位、东西通行、南北通行、时间加、时间减、切换等功能。

（3）共四个二位阴极数码管，东南西北各一个显示时间，四个数码管的阴极都接到STM32F103C8T6的P1口，阳极接到74HC245芯片上，通过P0口控制74HC245芯片，起到驱动放大作用。

（4）共12个发光二极管，四个路口每个路口各有一个红（禁行）、黄（警告）发光二极管，四个路口的二极管接到PA及PB口，按键接PB口。

三.设计原理图

（1）交通灯控制方案

        设在十字路口，分为东西向和南北向，在任一时刻只有一个方向通行，另一方向禁行，持续一定时间，经过短暂的过渡时间，将通行禁行方向对换。其具体状态如下图所示。说明：黑色表示亮，白色表示灭。交通状态从状态1开始变换，直至状态
