基于51单片机的电子密码锁设计

最新推荐文章于 2024-01-16 02:01:30 发布

单片机实例设计

最新推荐文章于 2024-01-16 02:01:30 发布

阅读量5.5k

点赞数 15

分类专栏：单片机设计实例文章标签：单片机嵌入式硬件

本文链接：https://blog.csdn.net/eletronicfish/article/details/128228787

版权

单片机设计实例专栏收录该内容

85 篇文章

订阅专栏

一.硬件方案

本系统由STC89C52单片机、4*4矩阵键盘，蜂鸣器，复位电路和晶振电路、继电器等组成，4*4键盘主要用于密码的输入和修改，蜂鸣器报警，复位电路和晶振电路与STC89C52单片机组成单片机最小系统。它具有设置、修改6位用户密码、输错报警、密码错误报警等功能。

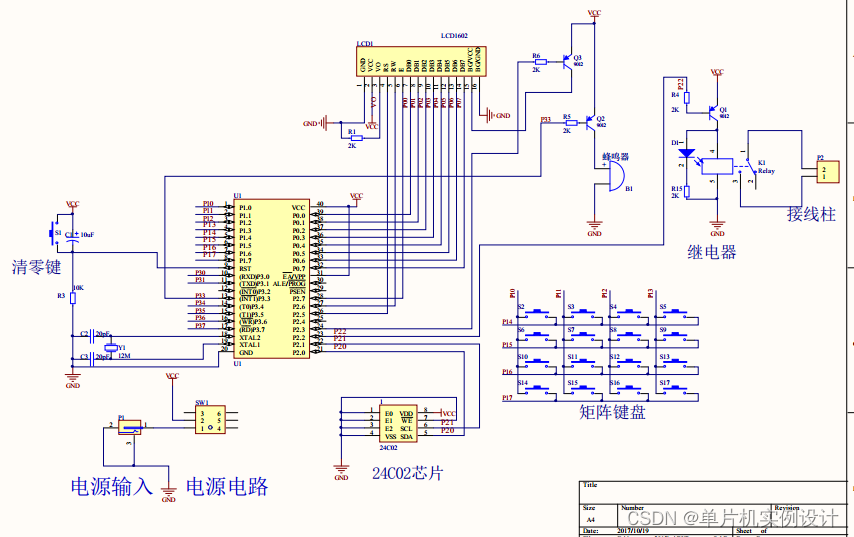

整体电路主要由51单片机最小系统，LCD1602液晶显示模块，蜂鸣器模块，LED指示灯模块，继电器驱动模块，矩阵键盘模块，AT24C02芯片模块；原理图如图：

PCB及仿真图如下：

二.设计功能

采用AT24C02芯片可以实现存储的密码掉电保存。密码为1-16位，开锁时可以随意输入虚假密码掩人耳目可以随意更改，更改时要输入两遍确认；
采用矩阵按键输入、1602液晶显示、继电器模拟开锁，有开锁指示灯。继电器有常开常闭触点可外接电磁锁等负载；
有管理员密码，即使望记密码也不怕，可以找回；

三.软件设计

主程序源码

/******************主程序**********************/
void main()
{
    static uint value ;
    password_chushifa();
    init_1602();
    UartInit();
    time_init();   //定时器初始化
    read_24c02_8(6,0,password);
    beiguan = 0;
    while(1)
    {
        if(flag_password_cichu1 < 3)     //错误三次按键不能用了
        {

            key();                     //按键函数

            if(key_can < 20)
            {
                beep =0;
                if(beiguan == 0)
                {
                    if(menu_1 == 0)
                        key_with();             //按键处理函数
                    xiugai_password();       //修改密码
                }
                else
                    beiguan = 0;
                flag_time = 0;
                delay_1ms(300);
                beep =1;
            }
        }

        if(flag_200ms == 1)
        {
            flag_200ms = 0;
            if(beiguan == 0)     //延时关闭锁20秒关闭背光
            {
                flag_time ++;
                if(flag_time >= 5 * 30)    //30秒
                {
                    flag_time = 0;
                    beiguan = 1;    //关闭背光
                }
            }
            if(relay == 0)  //延时关闭锁
            {
                flag_guan++;
                if(flag_guan >= 5 * 10)    //10秒
                {
                    flag_guan = 0;
                    relay = 1;   //关闭密码锁
                }
            }else
                flag_guan = 0;
            if(flag_password_cichu1 >= 3)
            {
                value ++;       //200ms
                beep = ~beep;  //蜂鸣器报警
                if(value >= 5 * 60)    //1分钟
                {
                    value = 0;
                    beep = 1;
                    flag_password_cichu1 = 0;
                }
            }
        }
        delay_1ms(1);
    }
}

/*************定时器0中断服务程序***************/
void time0_int() interrupt 1
{
    static uchar value;
    TH0 = 0x3c;
    TL0 = 0xb0;     // 50ms     12M

    value ++;
    if(value % 4 == 0)
    {
        flag_200ms = 1;
    }

}

资料链接：https://pan.baidu.com/s/1Kayb5F75l42vpLBL90UOkQ?pwd=mnst
提取码：mnst
