TP4056充电管理芯片使用详解

一.芯片简介

TP4056充电管理芯片是一款常用的单节锂电池恒定电流/恒定电压线性充电管理芯片。
内部电路框图如下：

芯片采用了内部 PMOSFET 架构，加上防倒充电路，无需增加外部隔离二极管。热反馈可对充电电流进行自动调节，以便在大功率操作或高环境温度条件下对芯片温度加以限制。充电电压固定于 4.2V，而充电电流可通过一个电阻器进行外部设置。当充申电流在达到最终浮充电压之后降至设定值 1/10 时，TP4056 将自动终止充电循。

二.电池充电过程

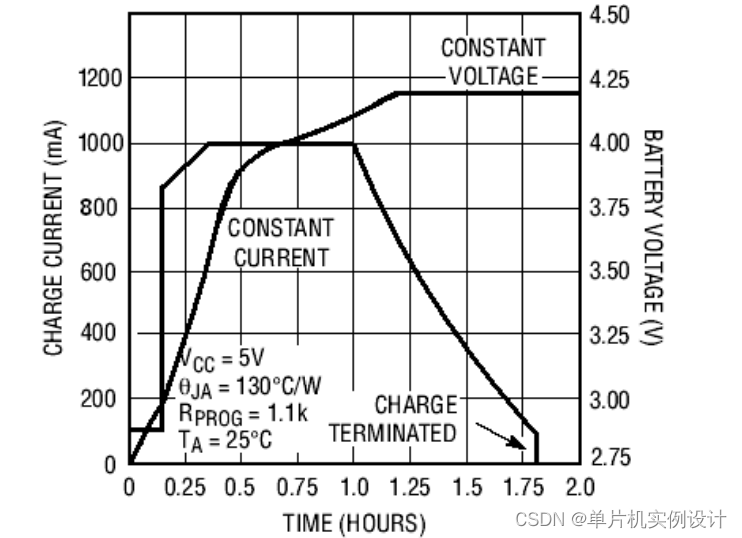

管理芯片对电池的充电先进行恒流充电，后恒压充电，1000mA充电电流/电压曲线图如下：

具体流程为：
（1）当电池电压低于 3V时，管理芯片采用小电流对电池进行预充电。
（2）当电池电压超过 3V 时，充电器采用恒流模式对电池充电，充电电流由 PROG电阻决定（1000mA为1.2K）。
（3）当电池电压接近 4.2V 电压时,充电电流逐渐减小，TP4056进入恒压充电模式。
（4）当充电电流减小到充电结束闯值时,充电周期结束，CHRG 端输出高阻态（红色LED灭），STDBY 端输出低电平（绿色LED亮）。
（5）当电池电压降至4.05V（对应电池电量约为80~90%），管理芯片重新启动充电循环。

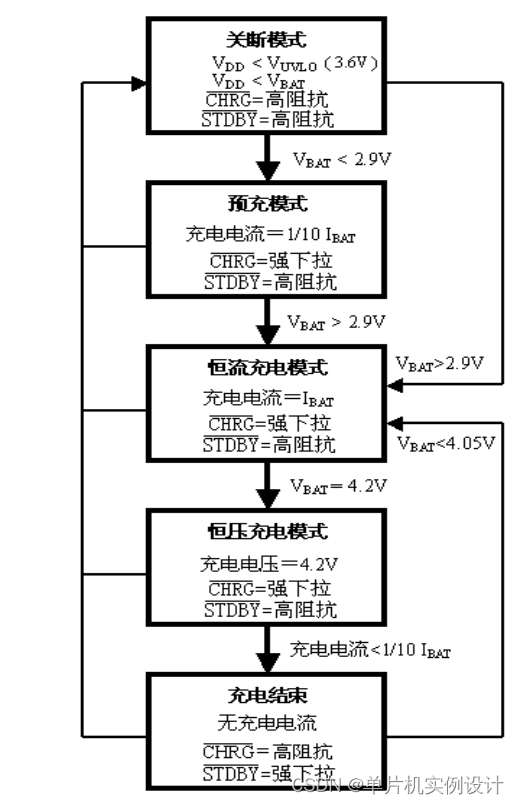

整体充电流程如图：

三.充电电流设定

充电电流由Rprog电阻决定，具体充电电流设定公式如下：

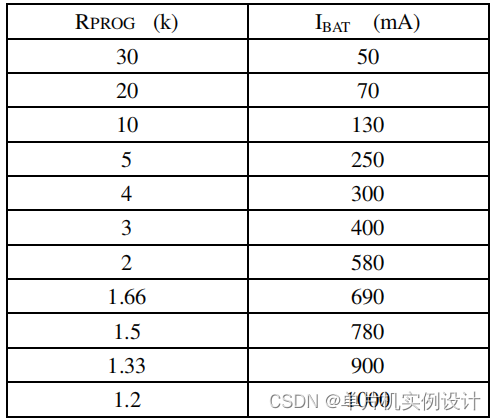

Rprog电阻与充电电流关系如下表：

四.TP4056充电管理芯片原理图

（1）P1为电源输入接口，电压为5-8V；
（2）D3、D4为充电状态指示灯；
（3）P2为锂电池接口；
（4）D1、D2的作用为控制电流单向流通。当有电源输入，Vbat电流由电源输入提供，锂电池独立充电，互不干扰；当无电源输入时，Vbat电流由锂电池提供。
如果在Vbat端添加一个+3.3V稳压电路，即可实现为工作电源为+3.3V的单片机提供稳定的工作电压。如图：
