基于51单片机自动售货机设计

一.硬件方案

本设计由STC系列单片机+12864显示+电源模块+按键模块+蜂鸣器报警模块等元件组成。
使用STC89C52（STC89C52数据手册）单片机设计，设有8个按键，3个按键模拟硬币（5元、1元、5角），另外5个按键模拟货物选择，一块12864显示屏；

二.设计功能

（1）开机启动显示货物价格列表，自动切换列表。
（2）可以选择①—⑤种货物（或更多）。
（3）按对应按键可选择该货物。
（4）选择后，提示要投进的金额，并显示投币有效时间30秒（可修改）。
（5）按键模拟投币，有5元、1元、5角。
（6）投币金额等于或大于所选货物的金额则购物成功。
（7）若投币不足，则30秒后自动退回。

三.设计原理图

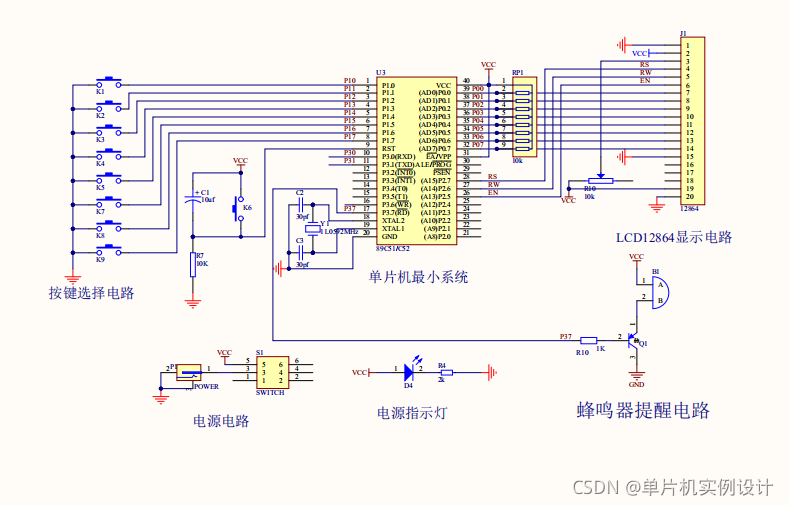

（1）原理图主要采用AD软件进行设计,如图：

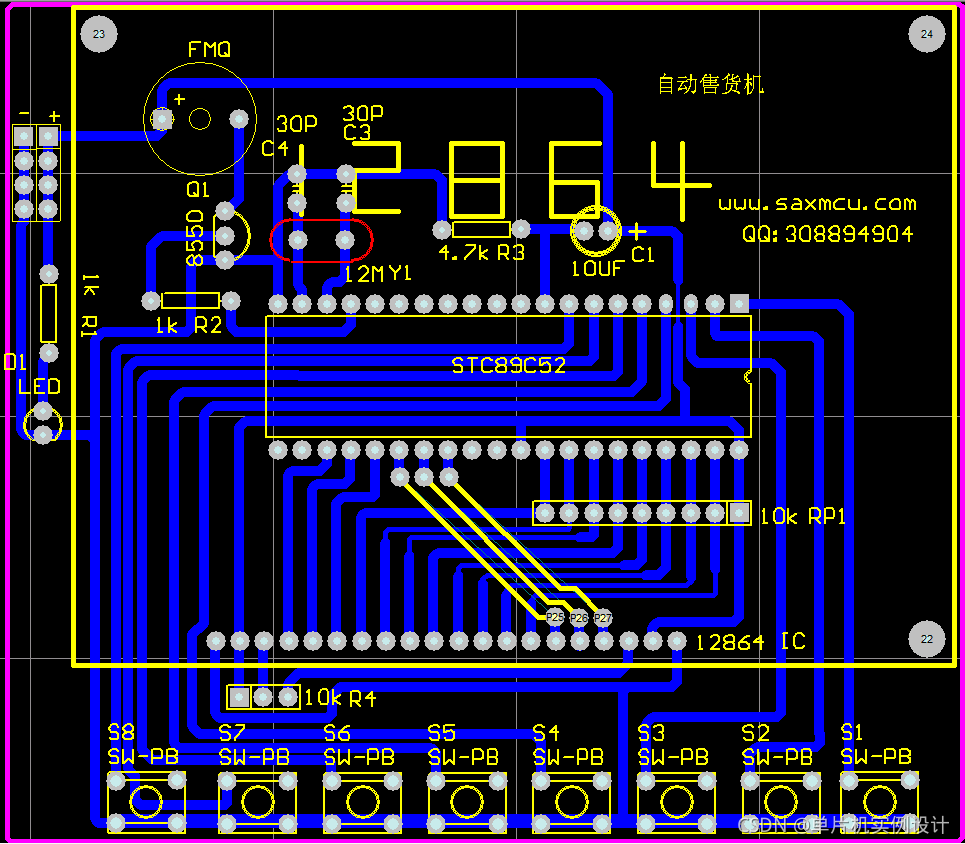

（2）PCB图如下：

四.软件设计

主程序源码

//************************************
//主程序
//*************************************
main()
{
     TMOD=0x01;					//T0 工作在方式1 16位计数器
     TH0=(65536-50000)/256; 	//预先 设定定时器 初值,50毫秒
     TL0=(65536-50000)%256;
     EA=1;						//开启 总中断
     ET0=1;						//开启定时器 0 中断
     TR0=1;						//定时器 0 启动计数

	init_lcd();
	clrram_lcd();

	while(1)
	{

      show();     //显示处理
	 key();       //输入处理
	}
}


void time0(void)  interrupt 1
{
	TH0=(65536-50000)/256;		//重新设置定时器 初值,产生50MS定时中断
	TL0=(65536-50000)%256;
	count++;					//50ms太短，闪烁频率太快

	if(count==10)
	{
		if(n==0)
		{
			Time[0]=m/10+'0';

	    Time[1]=m%10+'0';
			Time[2]='\0';
    }
		if(n==1)
		{
			Time[0]=money/10+'0';
			Time[1]='.';
			Time[2]=money%10+'0';

		}

		Time[3]='\0';
		Time[4]='\0';

		count=0;

	  if(m==0)m=30;
		n++;
		if(n==2){m--;n=0;}

		nn++;
		if(nn==20){nn=0;}
	}

}
