基于51单片机太阳能风能风光互补路灯控制器

一.硬件方案

本设计由STC89C52单片机电路+太阳能电池板电路+风机发电电路+锂电池充电保护电路+升压电路+稳压电路+光敏电阻电路+4位高亮LED灯电路+2档拨动开关电路+电源电路设计而成。

二.设计功能

（1）采用风机和太阳能电池板给锂电池充电，具有充电保护电路和稳压电路。
（2）锂电池升压到5V给单片机和附属电路供电。
（3）路灯用4个高亮LED灯模拟。
（4）用光敏传感器测光线亮度，低于设置值时自动开启灯光。
（5）路灯控制分为手动模式和自动模式，手动模式下可以自由的开灯或者关灯，自动模式下通过光敏电阻根据光照强度自动控制灯的开和关。

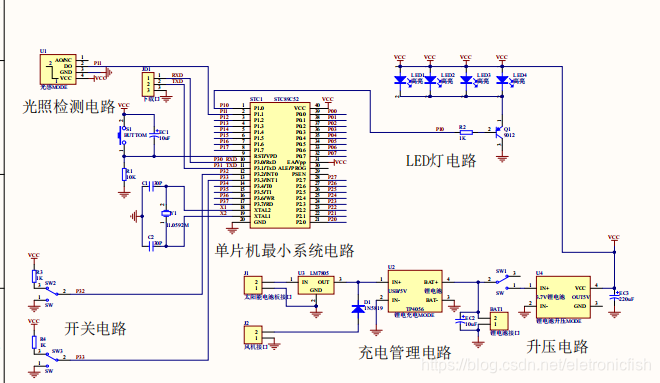

三.设计原理图

（1）原理图主要采用AD软件进行设计,如图：

四.软件设计

主程序源码

unsigned long sysslot=0;   	//定时器计数

void Init_Timer0(void);		   //函数声明

void main (void)
{
	Init_Timer0();        //定时器0初始化

	while (1)         //主循环
	{
		if(swMode==0)		   //手动
		{
			if(ligh==1)	  //光线暗
			{
			 	led=0;			   //开灯
			}
			else
			{
				led=1;	   //关灯
			}

		}
		else	 // 自动
		{
			if(swOnOff==0)		//播到下面
			{
			 	led=0;			   //开灯
			}
			else
			{
				led=1;	   //关灯
			}
		}
		DelayMs(100);	//防止抖动
	}
}

资料链接：https://pan.baidu.com/s/1VfdaeZ32UaY4Sp9Wp5QS6A?pwd=ynmi
