集成电路设计 综合工具 yosys 源码安装与应用示例

1. 下载源码

下载：

这样不能切版本：

$ git clone --recurse-submodules https://github.com/YosysHQ/yosys.git

或者先切到 0.57版本，在clone 对应版本的 submodule：

$ git clone https://github.com/YosysHQ/yosys.git
$ cd yosys
$ git checkout v0.57
$ git submodule update --init --recursive

2. 编译安装

make config-gcc
mkdir build
cd build/
make -f ../Makefile

安装：

sudo make -f ../Makefile VERBOSE=1

运行：

3. 综合一个module

3.1.  与或非门逻辑综合

aoi.v :

module AOI_5_CA0(
 input x_in1, x_in2, x_in3, x_in4, x_in5,
 output y_out
);
 assign y_out = !((x_in1 && x_in2) || (x_in3 && x_in4 && x_in5));
endmodule

yosys> read -sv aoi.v
yosys> hierarchy -top AOI_5_CA0
yosys> write_rtlil
yosys> proc; opt

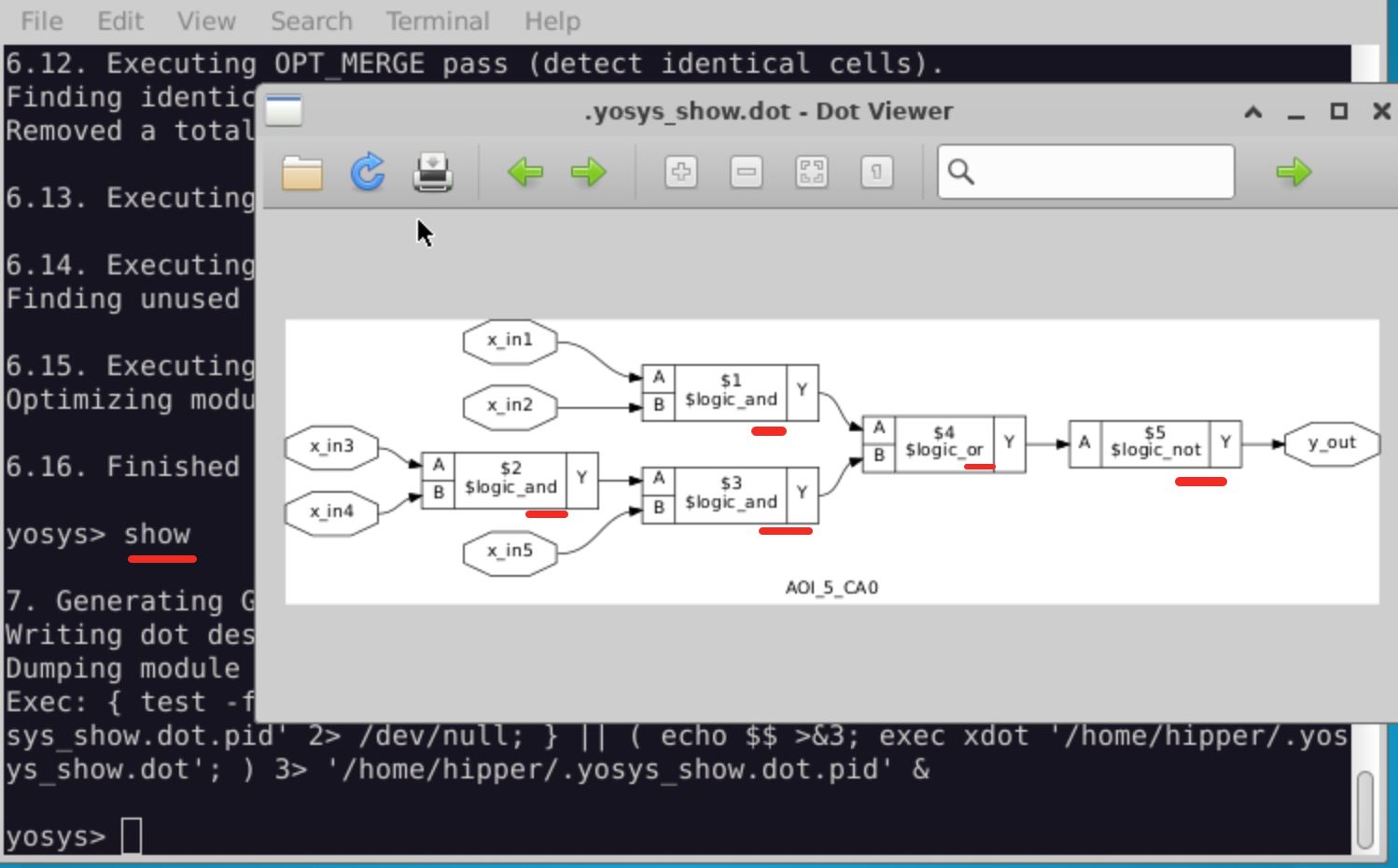

yosys> show

3.2.  一个4bit 的移位寄存器 module综合

shiftreg.v

module shiftreg_PA_rev(output reg A, input E, clk, rst);
 reg B, C, D;
 always @ (posedge clk, posedge rst) begin
  if(rst==1'b1)begin A=0; B=0; C=0; D=0; end
  else begin
   A=B;
   B=C;
   C = D;
   D = E;
  end
 end

endmodule

综合：

yosys> help help
yosys> read -sv shiftreg.v
yosys> hierarchy -top shiftreg_PA_rev
yosys> write_rtlil
yosys> proc; opt
yosys> show

显示如图：

3.3 综合一个较大官方示例

源文件：fiedler-cooley.v

// borrowed with some modifications from
// http://www.ee.ed.ac.uk/~gerard/Teach/Verilog/manual/Example/lrgeEx2/cooley.html
module up3down5(clock, data_in, up, down, carry_out, borrow_out, count_out, parity_out);

input [8:0] data_in;
input clock, up, down;

output reg [8:0] count_out;
output reg carry_out, borrow_out, parity_out;

reg [9:0] cnt_up, cnt_dn;
reg [8:0] count_nxt;

always @(posedge clock)
begin
	cnt_dn = count_out - 3'b 101;
	cnt_up = count_out + 2'b 11;

	case ({up,down})
		2'b 00 : count_nxt = data_in;
		2'b 01 : count_nxt = cnt_dn;
		2'b 10 : count_nxt = cnt_up;
		2'b 11 : count_nxt = count_out;
		default : count_nxt = 9'bX;
	endcase

	parity_out  <= ^count_nxt;
	carry_out   <= up & cnt_up[9];
	borrow_out  <= down & cnt_dn[9];
	count_out   <= count_nxt;
end

endmodule

需要在图形桌面上的 terminal 中完成：

yosys> help help
yosys> read -sv tests/simple/fiedler-cooley.v
yosys> hierarchy -top up3down5
yosys> write_rtlil
yosys> proc; opt
yosys> show
yosys> show -format ps -viewer gv
yosys> techmap; opt
yosys> write_verilog synth.v

运行到：yosys> show 显示如下：

 运行到 yosys> show -format ps -viewer gv 显示如下，屏幕有点小：
