(glut)应用arcball原理实现鼠标左键控制物体旋转(2)

百度云:vs2008工程https://pan.baidu.com/s/1eTdx4J4密码sf9w

测试发现,还是NEHE的鼠标旋转物体效果好啊,但NEHE是在基于Windows 的程序框架下编写的,不少代码融入到了windows编程中,感觉比较混乱,所以就想提取出来,在基于控制台的框架下实现出来,在此框架下代码结构比较简单,便于以后再使用这些代码,也就是便于代码复用。

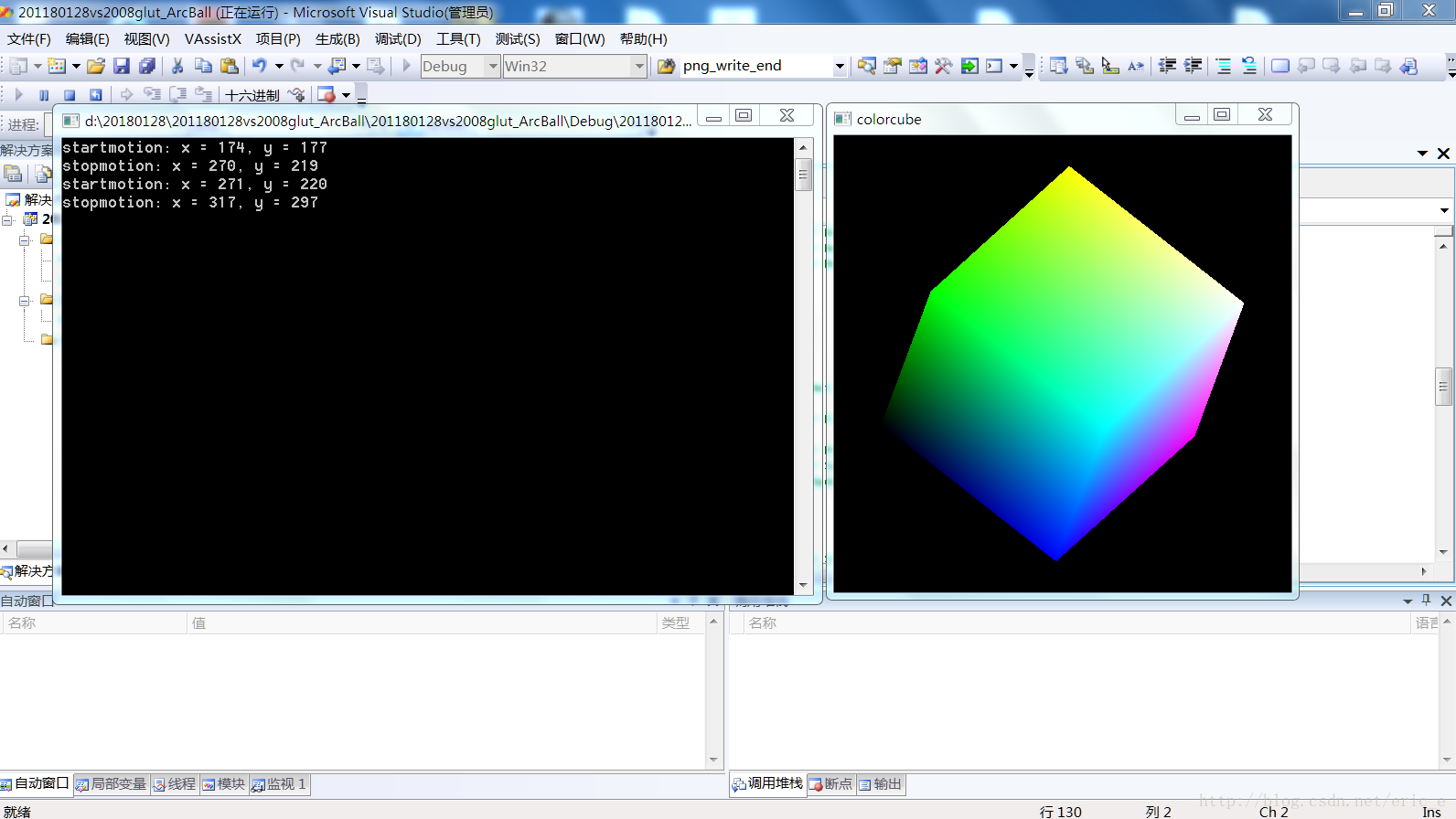

按住左键旋转三维图形


代码:

ArcBall.h

[cpp] view plain copy
  1. ////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////
  2. ///////////////////////////////////////////////////ArcBall.h///////////////////////////////////////////////////////////
  3. ////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////
  4. #ifndef _ArcBall_h
  5. #define _ArcBall_h
  6.
  7. #include <stdlib.h>
  8.
  9. // 仅在Debug模式下,启用断言
  10. #ifdef _DEBUG
  11. # include "assert.h"
  12. #else
  13. # define assert(x) { }
  14. #endif
  15.
  16.
  17. //2维点
  18. typedef union Tuple2f_t
  19. {
  20.     struct
  21.     {
  22.         GLfloat X, Y;
  23.     } s;
  24.
  25.     GLfloat T[2];
  26. } Tuple2fT;
  27.
  28. //3维点
  29. typedef union Tuple3f_t
  30. {
  31.     struct
  32.     {
  33.         GLfloat X, Y, Z;
  34.     } s;
  35.
  36.     GLfloat T[3];
  37. } Tuple3fT;
  38.
  39. //4维点
  40. typedef union Tuple4f_t
  41. {
  42.     struct
  43.     {
  44.         GLfloat X, Y, Z, W;
  45.     } s;
  46.
  47.     GLfloat T[4];
  48. } Tuple4fT;
  49.
  50.
  51. //3x3 矩阵
  52. typedef union Matrix3f_t
  53. {
  54.     struct
  55.     {
  56.         //column major
  57.         union { GLfloat M00; GLfloat XX; GLfloat SX; };
  58.         union { GLfloat M10; GLfloat XY;             };
  59.         union { GLfloat M20; GLfloat XZ;             };
  60.         union { GLfloat M01; GLfloat YX;             };
  61.         union { GLfloat M11; GLfloat YY; GLfloat SY; };
  62.         union { GLfloat M21; GLfloat YZ;             };
  63.         union { GLfloat M02; GLfloat ZX;             };
  64.         union { GLfloat M12; GLfloat ZY;             };
  65.         union { GLfloat M22; GLfloat ZZ; GLfloat SZ; };
  66.     } s;
  67.     GLfloat M[9];
  68. } Matrix3fT;
  69.
  70. //4x4 矩阵
  71. typedef union Matrix4f_t
  72. {
  73.     struct
  74.     {
  75.         //column major
  76.         union { GLfloat M00; GLfloat XX; GLfloat SX; };
  77.         union { GLfloat M10; GLfloat XY;             };
  78.         union { GLfloat M20; GLfloat XZ;             };
  79.         union { GLfloat M30; GLfloat XW;             };
  80.         union { GLfloat M01; GLfloat YX;             };
  81.         union { GLfloat M11; GLfloat YY; GLfloat SY; };
  82.         union { GLfloat M21; GLfloat YZ;             };
  83.         union { GLfloat M31; GLfloat YW;             };
  84.         union { GLfloat M02; GLfloat ZX;             };
  85.         union { GLfloat M12; GLfloat ZY;             };
  86.         union { GLfloat M22; GLfloat ZZ; GLfloat SZ; };
  87.         union { GLfloat M32; GLfloat ZW;             };
  88.         union { GLfloat M03; GLfloat TX;             };
  89.         union { GLfloat M13; GLfloat TY;             };
  90.         union { GLfloat M23; GLfloat TZ;             };
  91.         union { GLfloat M33; GLfloat TW; GLfloat SW; };
  92.     } s;
  93.     GLfloat M[16];
  94. } Matrix4fT;
  95.
  96.
  97. //定义类型的别名
  98. #define Point2fT    Tuple2fT
  99. #define Quat4fT     Tuple4fT
  100. #define Vector2fT   Tuple2fT
  101. #define Vector3fT   Tuple3fT
  102. #define FuncSqrt    sqrtf
  103. # define Epsilon 1.0e-5
  104.
  105. //2维点相加
  106. inline
  107. static void Point2fAdd(Point2fT* NewObj, const Tuple2fT* t1)
  108. {
  109.     assert(NewObj && t1);
  110.
  111.     NewObj->s.X += t1->s.X;
  112.     NewObj->s.Y += t1->s.Y;
  113. }
  114.
  115. //2 维点相减
  116. inline
  117. static void Point2fSub(Point2fT* NewObj, const Tuple2fT* t1)
  118. {
  119.     assert(NewObj && t1);
  120.
  121.     NewObj->s.X -= t1->s.X;
  122.     NewObj->s.Y -= t1->s.Y;
  123. }
  124.
  125. //3 维点矢积
  126. inline
  127. static void Vector3fCross(Vector3fT* NewObj, const Vector3fT* v1, const Vector3fT* v2)
  128. {
  129.     Vector3fT Result;
  130.
  131.     assert(NewObj && v1 && v2);
  132.
  133.     Result.s.X = (v1->s.Y * v2->s.Z) - (v1->s.Z * v2->s.Y);
  134.     Result.s.Y = (v1->s.Z * v2->s.X) - (v1->s.X * v2->s.Z);
  135.     Result.s.Z = (v1->s.X * v2->s.Y) - (v1->s.Y * v2->s.X);
  136.
  137.     *NewObj = Result;
  138. }
  139.
  140. //3维点点积
  141. inline
  142. static GLfloat Vector3fDot(const Vector3fT* NewObj, const Vector3fT* v1)
  143. {
  144.     assert(NewObj && v1);
  145.
  146.     return  (NewObj->s.X * v1->s.X) +
  147.         (NewObj->s.Y * v1->s.Y) +
  148.         (NewObj->s.Z * v1->s.Z);
  149. }
  150.
  151. //3维点的长度的平方
  152. inline
  153. static GLfloat Vector3fLengthSquared(const Vector3fT* NewObj)
  154. {
  155.     assert(NewObj);
  156.
  157.     return  (NewObj->s.X * NewObj->s.X) +
  158.         (NewObj->s.Y * NewObj->s.Y) +
  159.         (NewObj->s.Z * NewObj->s.Z);
  160. }
  161.
  162. //3维点的长度
  163. inline
  164. static GLfloat Vector3fLength(const Vector3fT* NewObj)
  165. {
  166.     assert(NewObj);
  167.
  168.     return FuncSqrt(Vector3fLengthSquared(NewObj));
  169. }
  170.
  171. //设置3x3矩阵为0 矩阵
  172. inline
  173. static void Matrix3fSetZero(Matrix3fT* NewObj)
  174. {
  175.     NewObj->s.M00 = NewObj->s.M01 = NewObj->s.M02 =
  176.         NewObj->s.M10 = NewObj->s.M11 = NewObj->s.M12 =
  177.         NewObj->s.M20 = NewObj->s.M21 = NewObj->s.M22 = 0.0f;
  178. }
  179.
  180. // 设置4x4矩阵为0矩阵
  181. inline
  182. static void Matrix4fSetZero(Matrix4fT* NewObj)
  183. {
  184.     NewObj->s.M00 = NewObj->s.M01 = NewObj->s.M02 =
  185.         NewObj->s.M10 = NewObj->s.M11 = NewObj->s.M12 =
  186.         NewObj->s.M20 = NewObj->s.M21 = NewObj->s.M22 =
  187.         NewObj->s.M30 = NewObj->s.M31 = NewObj->s.M32 = 0.0f;
  188. }
  189.
  190. // 设置3x3矩阵为单位矩阵
  191. inline
  192. static void Matrix3fSetIdentity(Matrix3fT* NewObj)
  193. {
  194.     Matrix3fSetZero(NewObj);
  195.
  196.     NewObj->s.M00 =
  197.         NewObj->s.M11 =
  198.         NewObj->s.M22 = 1.0f;
  199. }
  200.
  201. // 设置4x4矩阵为单位矩阵
  202. inline
  203. static void Matrix4fSetIdentity(Matrix4fT* NewObj)
  204. {
  205.     Matrix4fSetZero(NewObj);
  206.
  207.     NewObj->s.M00 = 1.0f;
  208.     NewObj->s.M11 = 1.0f;
  209.     NewObj->s.M22 = 1.0f;
  210.     NewObj->s.M33=1.0f;
  211. }
  212.
  213. //从四元数设置旋转矩阵
  214. inline
  215. static void Matrix3fSetRotationFromQuat4f(Matrix3fT* NewObj, const Quat4fT* q1)
  216. {
  217.     GLfloat n, s;
  218.     GLfloat xs, ys, zs;
  219.     GLfloat wx, wy, wz;
  220.     GLfloat xx, xy, xz;
  221.     GLfloat yy, yz, zz;
  222.
  223.     assert(NewObj && q1);
  224.
  225.     n = (q1->s.X * q1->s.X) + (q1->s.Y * q1->s.Y) + (q1->s.Z * q1->s.Z) + (q1->s.W * q1->s.W);
  226.     s = (n > 0.0f) ? (2.0f / n) : 0.0f;
  227.
  228.     xs = q1->s.X * s;  ys = q1->s.Y * s;  zs = q1->s.Z * s;
  229.     wx = q1->s.W * xs; wy = q1->s.W * ys; wz = q1->s.W * zs;
  230.     xx = q1->s.X * xs; xy = q1->s.X * ys; xz = q1->s.X * zs;
  231.     yy = q1->s.Y * ys; yz = q1->s.Y * zs; zz = q1->s.Z * zs;
  232.
  233.     NewObj->s.XX = 1.0f - (yy + zz); NewObj->s.YX =         xy - wz;  NewObj->s.ZX =         xz + wy;
  234.     NewObj->s.XY =         xy + wz;  NewObj->s.YY = 1.0f - (xx + zz); NewObj->s.ZY =         yz - wx;
  235.     NewObj->s.XZ =         xz - wy;  NewObj->s.YZ =         yz + wx;  NewObj->s.ZZ = 1.0f - (xx + yy);
  236. }
  237.
  238. //3x3 矩阵相乘
  239. inline
  240. static void Matrix3fMulMatrix3f(Matrix3fT* NewObj, const Matrix3fT* m1)
  241. {
  242.     Matrix3fT Result;
  243.
  244.     assert(NewObj && m1);
  245.
  246.     Result.s.M00 = (NewObj->s.M00 * m1->s.M00) + (NewObj->s.M01 * m1->s.M10) + (NewObj->s.M02 * m1->s.M20);
  247.     Result.s.M01 = (NewObj->s.M00 * m1->s.M01) + (NewObj->s.M01 * m1->s.M11) + (NewObj->s.M02 * m1->s.M21);
  248.     Result.s.M02 = (NewObj->s.M00 * m1->s.M02) + (NewObj->s.M01 * m1->s.M12) + (NewObj->s.M02 * m1->s.M22);
  249.
  250.     Result.s.M10 = (NewObj->s.M10 * m1->s.M00) + (NewObj->s.M11 * m1->s.M10) + (NewObj->s.M12 * m1->s.M20);
  251.     Result.s.M11 = (NewObj->s.M10 * m1->s.M01) + (NewObj->s.M11 * m1->s.M11) + (NewObj->s.M12 * m1->s.M21);
  252.     Result.s.M12 = (NewObj->s.M10 * m1->s.M02) + (NewObj->s.M11 * m1->s.M12) + (NewObj->s.M12 * m1->s.M22);
  253.
  254.     Result.s.M20 = (NewObj->s.M20 * m1->s.M00) + (NewObj->s.M21 * m1->s.M10) + (NewObj->s.M22 * m1->s.M20);
  255.     Result.s.M21 = (NewObj->s.M20 * m1->s.M01) + (NewObj->s.M21 * m1->s.M11) + (NewObj->s.M22 * m1->s.M21);
  256.     Result.s.M22 = (NewObj->s.M20 * m1->s.M02) + (NewObj->s.M21 * m1->s.M12) + (NewObj->s.M22 * m1->s.M22);
  257.
  258.     *NewObj = Result;
  259. }
  260.
  261. //4x4 矩阵相乘
  262. inline
  263. static void Matrix4fSetRotationScaleFromMatrix4f(Matrix4fT* NewObj, const Matrix4fT* m1)
  264. {
  265.     assert(NewObj && m1);
  266.
  267.     NewObj->s.XX = m1->s.XX; NewObj->s.YX = m1->s.YX; NewObj->s.ZX = m1->s.ZX;
  268.     NewObj->s.XY = m1->s.XY; NewObj->s.YY = m1->s.YY; NewObj->s.ZY = m1->s.ZY;
  269.     NewObj->s.XZ = m1->s.XZ; NewObj->s.YZ = m1->s.YZ; NewObj->s.ZZ = m1->s.ZZ;
  270. }
  271.
  272. //进行矩阵的奇异值分解,旋转矩阵被保存到rot3和 rot4中,返回矩阵的缩放因子
  273. inline
  274. static GLfloat Matrix4fSVD(const Matrix4fT* NewObj, Matrix3fT* rot3, Matrix4fT* rot4)
  275. {
  276.     GLfloat s, n;
  277.
  278.     assert(NewObj);
  279.
  280.     s = FuncSqrt(
  281.         ( (NewObj->s.XX * NewObj->s.XX) + (NewObj->s.XY * NewObj->s.XY) + (NewObj->s.XZ * NewObj->s.XZ) +
  282.         (NewObj->s.YX * NewObj->s.YX) + (NewObj->s.YY * NewObj->s.YY) + (NewObj->s.YZ * NewObj->s.YZ) +
  283.         (NewObj->s.ZX * NewObj->s.ZX) + (NewObj->s.ZY * NewObj->s.ZY) + (NewObj->s.ZZ * NewObj->s.ZZ) ) / 3.0f );
  284.
  285.     if (rot3)
  286.     {
  287.         rot3->s.XX = NewObj->s.XX; rot3->s.XY = NewObj->s.XY; rot3->s.XZ = NewObj->s.XZ;
  288.         rot3->s.YX = NewObj->s.YX; rot3->s.YY = NewObj->s.YY; rot3->s.YZ = NewObj->s.YZ;
  289.         rot3->s.ZX = NewObj->s.ZX; rot3->s.ZY = NewObj->s.ZY; rot3->s.ZZ = NewObj->s.ZZ;
  290.
  291.         n = 1.0f / FuncSqrt( (NewObj->s.XX * NewObj->s.XX) +
  292.             (NewObj->s.XY * NewObj->s.XY) +
  293.             (NewObj->s.XZ * NewObj->s.XZ) );
  294.         rot3->s.XX *= n;
  295.         rot3->s.XY *= n;
  296.         rot3->s.XZ *= n;
  297.
  298.         n = 1.0f / FuncSqrt( (NewObj->s.YX * NewObj->s.YX) +
  299.             (NewObj->s.YY * NewObj->s.YY) +
  300.             (NewObj->s.YZ * NewObj->s.YZ) );
  301.         rot3->s.YX *= n;
  302.         rot3->s.YY *= n;
  303.         rot3->s.YZ *= n;
  304.
  305.         n = 1.0f / FuncSqrt( (NewObj->s.ZX * NewObj->s.ZX) +
  306.             (NewObj->s.ZY * NewObj->s.ZY) +
  307.             (NewObj->s.ZZ * NewObj->s.ZZ) );
  308.         rot3->s.ZX *= n;
  309.         rot3->s.ZY *= n;
  310.         rot3->s.ZZ *= n;
  311.     }
  312.
  313.     if (rot4)
  314.     {
  315.         if (rot4 != NewObj)
  316.         {
  317.             Matrix4fSetRotationScaleFromMatrix4f(rot4, NewObj);
  318.         }
  319.
  320.
  321.         n = 1.0f / FuncSqrt( (NewObj->s.XX * NewObj->s.XX) +
  322.             (NewObj->s.XY * NewObj->s.XY) +
  323.             (NewObj->s.XZ * NewObj->s.XZ) );
  324.         rot4->s.XX *= n;
  325.         rot4->s.XY *= n;
  326.         rot4->s.XZ *= n;
  327.
  328.         n = 1.0f / FuncSqrt( (NewObj->s.YX * NewObj->s.YX) +
  329.             (NewObj->s.YY * NewObj->s.YY) +
  330.             (NewObj->s.YZ * NewObj->s.YZ) );
  331.         rot4->s.YX *= n;
  332.         rot4->s.YY *= n;
  333.         rot4->s.YZ *= n;
  334.
  335.         n = 1.0f / FuncSqrt( (NewObj->s.ZX * NewObj->s.ZX) +
  336.             (NewObj->s.ZY * NewObj->s.ZY) +
  337.             (NewObj->s.ZZ * NewObj->s.ZZ) );
  338.         rot4->s.ZX *= n;
  339.         rot4->s.ZY *= n;
  340.         rot4->s.ZZ *= n;
  341.     }
  342.
  343.     return s;
  344. }
  345.
  346. //从3x3矩阵变为4x4的旋转矩阵
  347. inline
  348. static void Matrix4fSetRotationScaleFromMatrix3f(Matrix4fT* NewObj, const Matrix3fT* m1)
  349. {
  350.     assert(NewObj && m1);
  351.
  352.     NewObj->s.XX = m1->s.XX; NewObj->s.YX = m1->s.YX; NewObj->s.ZX = m1->s.ZX;
  353.     NewObj->s.XY = m1->s.XY; NewObj->s.YY = m1->s.YY; NewObj->s.ZY = m1->s.ZY;
  354.     NewObj->s.XZ = m1->s.XZ; NewObj->s.YZ = m1->s.YZ; NewObj->s.ZZ = m1->s.ZZ;
  355. }
  356.
  357. //4x4矩阵的与标量的乘积
  358. inline
  359. static void Matrix4fMulRotationScale(Matrix4fT* NewObj, GLfloat scale)
  360. {
  361.     assert(NewObj);
  362.
  363.     NewObj->s.XX *= scale; NewObj->s.YX *= scale; NewObj->s.ZX *= scale;
  364.     NewObj->s.XY *= scale; NewObj->s.YY *= scale; NewObj->s.ZY *= scale;
  365.     NewObj->s.XZ *= scale; NewObj->s.YZ *= scale; NewObj->s.ZZ *= scale;
  366. }
  367.
  368. //设置旋转矩阵
  369. inline
  370. static void Matrix4fSetRotationFromMatrix3f(Matrix4fT* NewObj, const Matrix3fT* m1)
  371. {
  372.     GLfloat scale;
  373.
  374.     assert(NewObj && m1);
  375.
  376.     scale = Matrix4fSVD(NewObj, NULL, NULL);
  377.
  378.     Matrix4fSetRotationScaleFromMatrix3f(NewObj, m1);
  379.     Matrix4fMulRotationScale(NewObj, scale);
  380. }
  381.
  382.
  383.
  384. typedef class ArcBall_t
  385. {
  386. protected:
  387.     //把二维点映射到三维点
  388.     inline
  389.         void _mapToSphere(const Point2fT* NewPt, Vector3fT* NewVec) const;
  390.
  391. public:
  392.     //构造/析构函数
  393.     ArcBall_t(GLfloat NewWidth, GLfloat NewHeight);
  394.     ~ArcBall_t() { };
  395.
  396.     //设置边界
  397.     inline
  398.     void    setBounds(GLfloat NewWidth, GLfloat NewHeight)
  399.     {
  400.         assert((NewWidth > 1.0f) && (NewHeight > 1.0f));
  401.
  402.         //设置长宽的调整因子
  403.         this->AdjustWidth  = 1.0f / ((NewWidth  - 1.0f) * 0.5f);
  404.         this->AdjustHeight = 1.0f / ((NewHeight - 1.0f) * 0.5f);
  405.     }
  406.
  407.     //鼠标点击
  408.     void    click(const Point2fT* NewPt);
  409.
  410.     //鼠标拖动计算旋转
  411.     void    drag(const Point2fT* NewPt, Quat4fT* NewRot);
  412.
  413.     //更新鼠标状态
  414.     void    upstate();
  415.     //void    mousemove(WPARAM wParam,LPARAM lParam);
  416.
  417. protected:
  418.     Vector3fT   StVec;          //保存鼠标点击的坐标
  419.     Vector3fT   EnVec;          //保存鼠标拖动的坐标
  420.     GLfloat     AdjustWidth;    //宽度的调整因子
  421.     GLfloat     AdjustHeight;   //长度的调整因子
  422. public:
  423.     Matrix4fT   Transform;      //计算变换
  424.     Matrix3fT   LastRot;        //上一次的旋转
  425.     Matrix3fT   ThisRot;        //这次的旋转
  426.     float zoomRate;
  427.     float lastZoomRate;
  428.
  429.     bool        isDragging;     // 是否拖动
  430.     bool        isRClicked;     // 是否右击鼠标
  431.     bool        isClicked;      // 是否点击鼠标
  432.     bool        isZooming;    //是否正在缩放
  433.     Point2fT    LastPt;
  434.     Point2fT    MousePt;        // 当前的鼠标位置
  435.
  436. } ArcBallT;
  437.
  438. #endif
ArcBall.cpp

[cpp] view plain copy
  1. ////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////
  2. ///////////////////////////////////////////////////ArcBall.cpp////////////////////////////////////////////////////////
  3. ////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////
  4. //#include <windows.h>
  5. #include <glut.h>
  6.
  7. #include <math.h>
  8. #include "ArcBall.h"
  9.
  10. //轨迹球参数:
  11. //直径                    2.0f
  12. //半径                    1.0f
  13. //半径平方                1.0f
  14.
  15.
  16. void ArcBall_t::_mapToSphere(const Point2fT* NewPt, Vector3fT* NewVec) const
  17. {
  18.     Point2fT TempPt;
  19.     GLfloat length;
  20.
  21.     //复制到临时变量
  22.     TempPt = *NewPt;
  23.
  24.     //把长宽调整到[-1 ... 1]区间
  25.     TempPt.s.X  =        (TempPt.s.X * this->AdjustWidth)  - 1.0f;
  26.     TempPt.s.Y  = 1.0f - (TempPt.s.Y * this->AdjustHeight);
  27.
  28.     //计算长度的平方
  29.     length      = (TempPt.s.X * TempPt.s.X) + (TempPt.s.Y * TempPt.s.Y);
  30.
  31.     //如果点映射到球的外面
  32.     if (length > 1.0f)
  33.     {
  34.         GLfloat norm;
  35.
  36.         //缩放到球上
  37.         norm    = 1.0f / FuncSqrt(length);
  38.
  39.         //设置z坐标为0
  40.         NewVec->s.X = TempPt.s.X * norm;
  41.         NewVec->s.Y = TempPt.s.Y * norm;
  42.         NewVec->s.Z = 0.0f;
  43.     }
  44.     //如果在球内
  45.     else
  46.     {
  47.         //利用半径的平方为1,求出z坐标
  48.         NewVec->s.X = TempPt.s.X;
  49.         NewVec->s.Y = TempPt.s.Y;
  50.         NewVec->s.Z = FuncSqrt(1.0f - length);
  51.     }
  52. }
  53.
  54. ArcBall_t::ArcBall_t(GLfloat NewWidth, GLfloat NewHeight)
  55. {
  56.     this->StVec.s.X     =0.0f;
  57.     this->StVec.s.Y     = 0.0f;
  58.     this->StVec.s.Z     = 0.0f;
  59.
  60.     this->EnVec.s.X     =0.0f;
  61.     this->EnVec.s.Y     = 0.0f;
  62.     this->EnVec.s.Z     = 0.0f;
  63.
  64.
  65.     Matrix4fSetIdentity(&Transform);
  66.     Matrix3fSetIdentity(&LastRot);
  67.     Matrix3fSetIdentity(&ThisRot);
  68.
  69.     this->isDragging=false;
  70.     this->isClicked= false;
  71.     this->isRClicked = false;
  72.     this->isZooming = false;
  73.     this->zoomRate = 1;
  74.     this->setBounds(NewWidth, NewHeight);
  75. }
  76.
  77. //新加的
  78. void ArcBall_t::upstate()
  79. {
  80.     if(!this->isZooming && this->isRClicked){                    // 开始拖动
  81.         this->isZooming = true;                                        // 设置拖动为变量为true
  82.         this->LastPt = this->MousePt;
  83.         this->lastZoomRate = this->zoomRate;
  84.     }
  85.     else if(this->isZooming){//正在拖动
  86.         if(this->isRClicked){                //拖动
  87.             Point2fSub(&this->MousePt, &this->LastPt);
  88.             this->zoomRate = this->lastZoomRate + this->MousePt.s.X * this->AdjustWidth * 2;
  89.         }
  90.         else{                                            //停止拖动
  91.             this->isZooming = false;
  92.         }
  93.     }
  94.     else if (!this->isDragging && this->isClicked){                                                // 如果没有拖动
  95.         this->isDragging = true;                                        // 设置拖动为变量为true
  96.         this->LastRot = this->ThisRot;
  97.         this->click(&this->MousePt);
  98.     }
  99.     else if(this->isDragging){
  100.         if (this->isClicked){                                            //如果按住拖动
  101.             Quat4fT     ThisQuat;
  102.
  103.             this->drag(&this->MousePt, &ThisQuat);                        // 更新轨迹球的变量
  104.             Matrix3fSetRotationFromQuat4f(&this->ThisRot, &ThisQuat);        // 计算旋转量
  105.             Matrix3fMulMatrix3f(&this->ThisRot, &this->LastRot);
  106.             Matrix4fSetRotationFromMatrix3f(&this->Transform, &this->ThisRot);
  107.         }
  108.         else                                                        // 如果放开鼠标,设置拖动为false
  109.             this->isDragging = false;
  110.     }
  111. }
  112. /*
  113. void ArcBall_t::mousemove(WPARAM wParam,LPARAM lParam)
  114. {
  115. this->MousePt.s.X = (GLfloat)LOWORD(lParam);
  116. this->MousePt.s.Y = (GLfloat)HIWORD(lParam);
  117. this->isClicked   = (LOWORD(wParam) & MK_LBUTTON) ? true : false;
  118. this->isRClicked  = (LOWORD(wParam) & MK_RBUTTON) ? true : false;
  119. }
  120. */
  121. //按下鼠标,记录当前对应的轨迹球的位置
  122. void    ArcBall_t::click(const Point2fT* NewPt)
  123. {
  124.     this->_mapToSphere(NewPt, &this->StVec);
  125. }
  126.
  127. //鼠标拖动,计算旋转四元数
  128. void    ArcBall_t::drag(const Point2fT* NewPt, Quat4fT* NewRot)
  129. {
  130.     //新的位置
  131.     this->_mapToSphere(NewPt, &this->EnVec);
  132.
  133.     //计算旋转
  134.     if (NewRot)
  135.     {
  136.         Vector3fT  Perp;
  137.
  138.         //计算旋转轴
  139.         Vector3fCross(&Perp, &this->StVec, &this->EnVec);
  140.
  141.         //如果不为0
  142.         if (Vector3fLength(&Perp) > Epsilon)
  143.         {
  144.             //记录旋转轴
  145.             NewRot->s.X = Perp.s.X;
  146.             NewRot->s.Y = Perp.s.Y;
  147.             NewRot->s.Z = Perp.s.Z;
  148.             //在四元数中,w=cos(a/2),a为旋转的角度
  149.             NewRot->s.W= Vector3fDot(&this->StVec, &this->EnVec);
  150.         }
  151.         //是0,说明没有旋转
  152.         else
  153.         {
  154.             NewRot->s.X =
  155.                 NewRot->s.Y =
  156.                 NewRot->s.Z =
  157.                 NewRot->s.W = 0.0f;
  158.         }
  159.     }
  160. }
main.cpp

#include <stdlib.h>
#include <glut.h>
#include <stdio.h>
#include "math.h"
#include "ArcBall.h"
// object
GLfloat vertices[] = {-1.0,-1.0,-1.0,1.0,-1.0,-1.0,
1.0,1.0,-1.0, -1.0,1.0,-1.0, -1.0,-1.0,1.0,
1.0,-1.0,1.0, 1.0,1.0,1.0, -1.0,1.0,1.0};
GLfloat colors[] = {0.0,0.0,0.0,1.0,0.0,0.0,
1.0,1.0,0.0, 0.0,1.0,0.0, 0.0,0.0,1.0,
1.0,0.0,1.0, 1.0,1.0,1.0, 0.0,1.0,1.0};
GLubyte cubeIndices[]={0,3,2,1,2,3,7,6,0,4,7,3,1,2,6,5,4,5,6,7,0,1,5,4};
// mouse control
Matrix4fT   Transform   = {  1.0f,  0.0f,  0.0f,  0.0f,                // NEW: Final Transform
0.0f,  1.0f,  0.0f,  0.0f,
0.0f,  0.0f,  1.0f,  0.0f,
0.0f,  0.0f,  0.0f,  1.0f };
Matrix3fT   LastRot     = {  1.0f,  0.0f,  0.0f,                    // NEW: Last Rotation
0.0f,  1.0f,  0.0f,
0.0f,  0.0f,  1.0f };
Matrix3fT   ThisRot     = {  1.0f,  0.0f,  0.0f,                    // NEW: This Rotation
0.0f,  1.0f,  0.0f,
0.0f,  0.0f,  1.0f };
ArcBallT    ArcBall(640.0f, 480.0f);                                // NEW: ArcBall Instance
Point2fT    MousePt;                                                // NEW: Current Mouse Point
bool        isClicked  = false;                                        // NEW: Clicking The Mouse?
bool        isDragging = false;                                        // NEW: Dragging The Mouse?

void display(void)
{
	glClear(GL_COLOR_BUFFER_BIT | GL_DEPTH_BUFFER_BIT);
	glLoadIdentity();
	glPushMatrix();                                                    // NEW: Prepare Dynamic Transform
	glMultMatrixf(Transform.M);                                        // NEW: Apply Dynamic Transform
	glDrawElements(GL_QUADS, 24, GL_UNSIGNED_BYTE, cubeIndices);
	glPopMatrix();
	glutSwapBuffers();
}
void mouse(int btn, int state, int x, int y)
{
	if(btn==GLUT_LEFT_BUTTON)
	{
		switch(state)
		{
		case GLUT_DOWN:
			isClicked = true;
			printf_s("startmotion: x = %d, y = %d\n",x,y);
			break;
		case GLUT_UP:
			isClicked = false;
			isDragging = false;
			printf_s("stopmotion: x = %d, y = %d\n",x,y);
			break;
		}
	}
	if(btn==GLUT_RIGHT_BUTTON && state == GLUT_DOWN)
	{
		Matrix3fSetIdentity(&LastRot);                                // Reset Rotation
		Matrix3fSetIdentity(&ThisRot);                                // Reset Rotation
		Matrix4fSetRotationFromMatrix3f(&Transform, &ThisRot);        // Reset Rotation
		glutPostRedisplay();
	}
}
void mouseMotion(int x, int y)
{
	MousePt.s.X = x;
	MousePt.s.Y = y;
	if (!isDragging)                                                // Not Dragging
	{
		if (isClicked)                                                // First Click
		{
			isDragging = true;                                        // Prepare For Dragging
			LastRot = ThisRot;                                        // Set Last Static Rotation To Last Dynamic One
			ArcBall.click(&MousePt);                                // Update Start Vector And Prepare For Dragging
		}
	}
	else
	{
		if (isClicked)                                                // Still Clicked, So Still Dragging
		{
			Quat4fT     ThisQuat;
			ArcBall.drag(&MousePt, &ThisQuat);                        // Update End Vector And Get Rotation As Quaternion
			Matrix3fSetRotationFromQuat4f(&ThisRot, &ThisQuat);        // Convert Quaternion Into Matrix3fT
			Matrix3fMulMatrix3f(&ThisRot, &LastRot);                // Accumulate Last Rotation Into This One
			Matrix4fSetRotationFromMatrix3f(&Transform, &ThisRot);    // Set Our Final Transform's Rotation From This One
		}
	}
	glutPostRedisplay();
}
void keyboard(unsigned char key, int x, int y)
{
	switch (key)
	{
	case 27: // VK_ESCAPE
		exit(0);
		break;
	}
}
void myReshape(int w, int h)
{
	glViewport(0, 0, w, h);
	glMatrixMode(GL_PROJECTION);
	glLoadIdentity();
	if (w <= h)
		glOrtho(-2.0, 2.0, -2.0 * (GLfloat) h / (GLfloat) w, 2.0 * (GLfloat) h / (GLfloat) w, -10.0, 10.0);
	else
		glOrtho(-2.0 * (GLfloat) w / (GLfloat) h, 2.0 * (GLfloat) w / (GLfloat) h, -2.0, 2.0, -10.0, 10.0);
	glMatrixMode(GL_MODELVIEW);
}
void main(int argc, char **argv)
{
	glutInit(&argc, argv);
	glutInitDisplayMode(GLUT_DOUBLE | GLUT_RGB | GLUT_DEPTH);
	glutInitWindowSize(500, 500);
	glutCreateWindow("colorcube");
	glutReshapeFunc(myReshape);
	glutDisplayFunc(display);
	glutMouseFunc(mouse);
	glutMotionFunc(mouseMotion);
	glutKeyboardFunc(keyboard);
	glEnable(GL_DEPTH_TEST);
	glEnableClientState(GL_COLOR_ARRAY);
	glEnableClientState(GL_VERTEX_ARRAY);
	glVertexPointer(3, GL_FLOAT, 0, vertices);
	glColorPointer(3,GL_FLOAT, 0, colors);
	glClearColor(0.0,0.0,0.0,1.0);
	glColor3f(1.0,1.0,1.0);
	glutMainLoop();
}


展开阅读全文

没有更多推荐了,返回首页
