头歌 面向对象分析之顺序图

任务描述
本关主要考查顺序图（Sequence diagram）的构建，了解顺序图主要概念及表示法，让学生能够根据教学案例熟悉并且能够画出顺序图。通过本关的学习，能够达到培养学生结构化、模块化的素质的目标。

相关知识

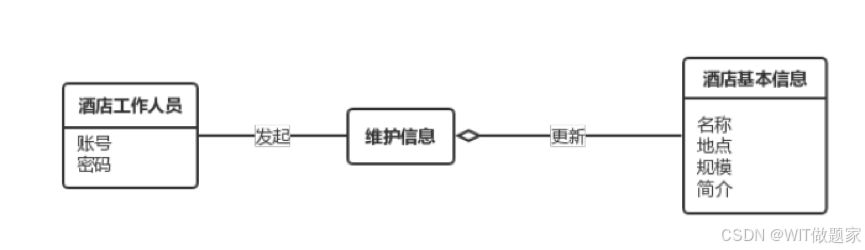

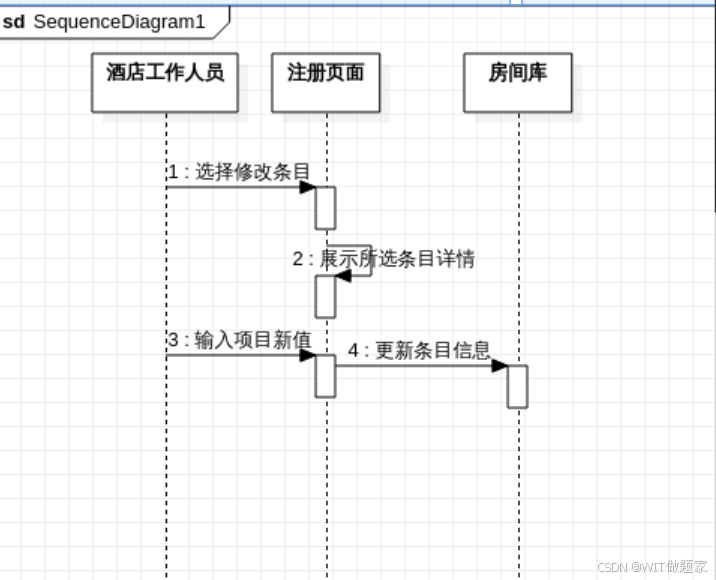

顺序图的构成元素
1.活动者：指用况中的活动者。
2.对象：指在用况中的内部对象。
3.生命线：在顺序图中的一个对象下面的竖线，用以显示这个对象的生命期。时间从上到下流过。生命线实际上显示了消息的顺序，在生命线之上的消息比在它之下的消息先发生。在生命线中的棒形方框表示的是活动生命线，用以强调一个对象只有在一个场景的部分中处于活动状态。
4.消息：指场景内由事件流定义的内部事件成为在对象和活动者或其他对象之间的消息。
同步消息——返回消息。同步消息假定有一个返回消息。同步消息用有实心的箭头表示；返回消息用虚线、箭头也不是实心来表示。
反身消息——消息的发送方和接收方是同一个对象。
异步消息——没有返回值的消息。用非实心箭头表示。
定时消息——对消息附加时间约束条件，包括：发送时间、接收时间、已用时间等。
