简易的数据大屏项目雏形

1.前言
2.项目准备
3.项目布局
4.项目图表

1.前言

本篇文章将通过一个简易的数据大屏项目来讲述Echarts的使用方法，里面会有一些细节值得注意。项目没有用框架，直接用原生开发，但这无关紧要。无论是原生使用Echarts还是框架使用Echarts，都是换汤不换药。

2.项目准备

2.1 项目基本界面

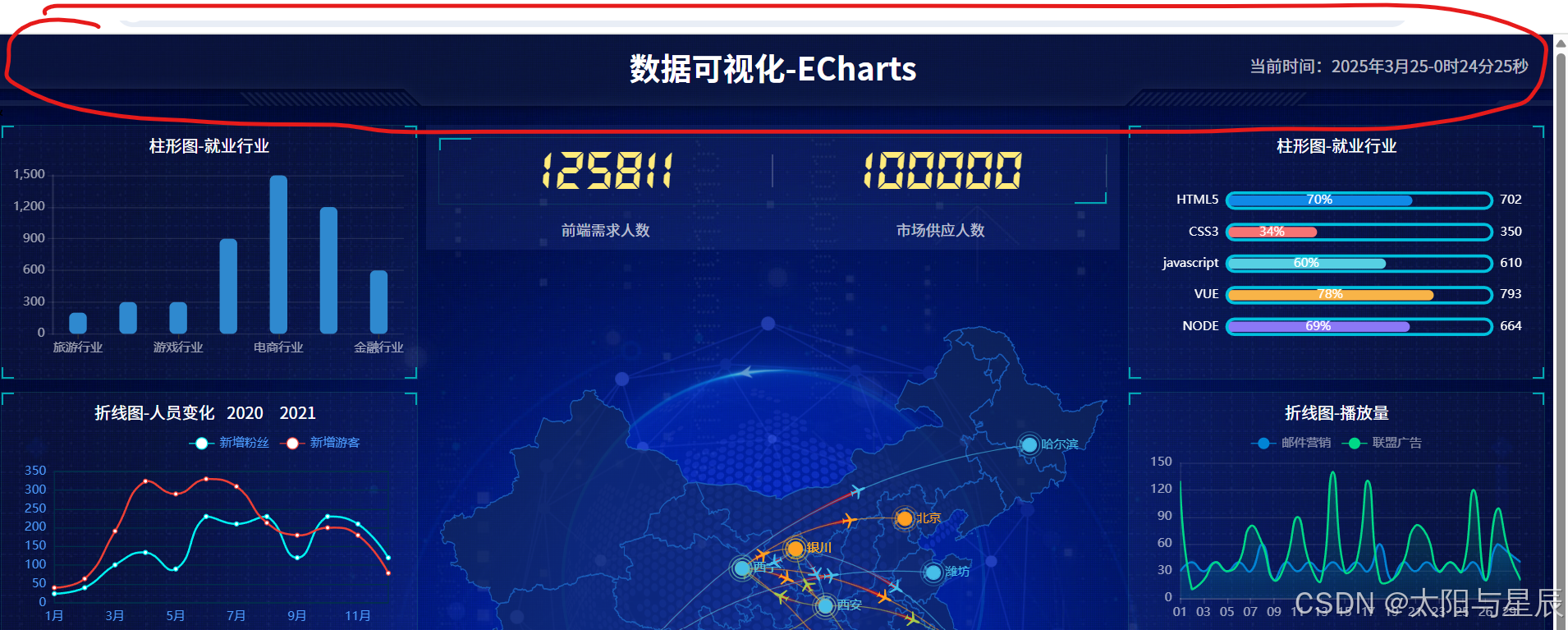

在这里插入图片描述

2.2 使用技术

div + css 布局
flex 布局
Less
原生js + jquery 使用
rem适配
echarts基础

2.3 目录结构

这个项目的最终目录结构如下：

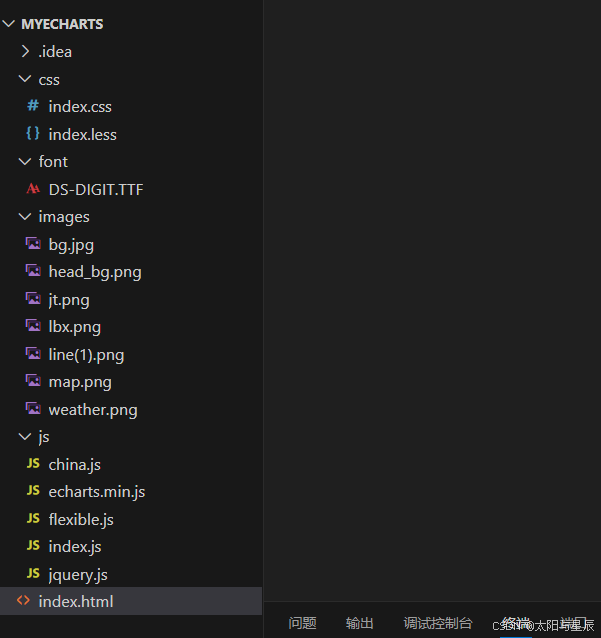

在这里插入图片描述

2.4 案例适配方案

由于需要进行屏幕适配，所以我们打算采取rem方案。关于rem方案的原理详情见我写的文章https://blog.csdn.net/fageaaa/article/details/146459579中的3.4。

原理:
把窗口分为n等份，每一份为width/n,把这个值作为html的字体大小。然后对于每个元素，需要用到px的地方都需要转换一下（实际项目中不需要人手动一个一个转，使用插件就可以，如pxtorem）。

举个例子:
设计师给我们的设计稿宽度为750px，我们可以用750/7.5得到100再赋值给html的font-size：100px，后面使用相当于1rem = 100px，比如字体16px，我们可以设置0.16rem从而实现自适应。

此项目的设计稿是1920px,我们打算使用flexible.js把屏幕分为24等份,这样子cssrem插件的基准值是 80px。

关于flexible.js，我们可以在网上直接下载，实际上这个文件里面是处理缩放的，内部代码并不多。现在之后代码如下:

js/flexible.js
(function flexible(window, document) {
  var docEl = document.documentElement;
  var dpr = window.devicePixelRatio || 1;

  // adjust body font size
  function setBodyFontSize() {
    if (document.body) {
      document.body.style.fontSize = 12 * dpr + "px";
    } else {
      document.addEventListener("DOMContentLoaded", setBodyFontSize);
    }
  }
  setBodyFontSize();

  // set 1rem = viewWidth / 10
  function setRemUnit() {
    var rem = docEl.clientWidth / 10;
    docEl.style.fontSize = rem + "px";
  }

  setRemUnit();

  // reset rem unit on page resize
  window.addEventListener("resize", setRemUnit);
  window.addEventListener("pageshow", function(e) {
    if (e.persisted) {
      setRemUnit();
    }
  });

  // detect 0.5px supports
  if (dpr >= 2) {
    var fakeBody = document.createElement("body");
    var testElement = document.createElement("div");
    testElement.style.border = ".5px solid transparent";
    fakeBody.appendChild(testElement);
    docEl.appendChild(fakeBody);
    if (testElement.offsetHeight === 1) {
      docEl.classList.add("hairlines");
    }
    docEl.removeChild(fakeBody);
  }
})(window, document);

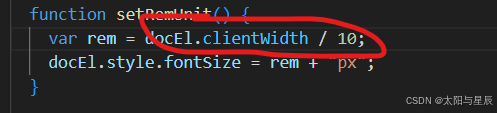

可以看到在上述源码中是把项目宽度分为10等份。

在这里插入图片描述

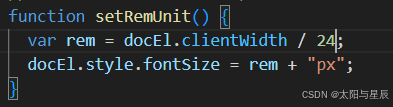

我们需要把它修改为24等份:

在这里插入图片描述

如果后续写样式时候，需要一个一个将px转为rem，这样子太麻烦了。我们可以用vscode软件的cssrem插件。

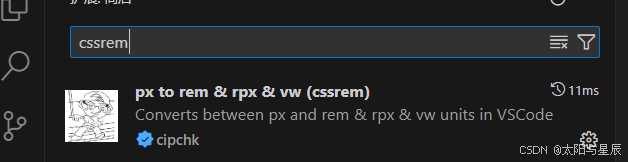

在这里插入图片描述

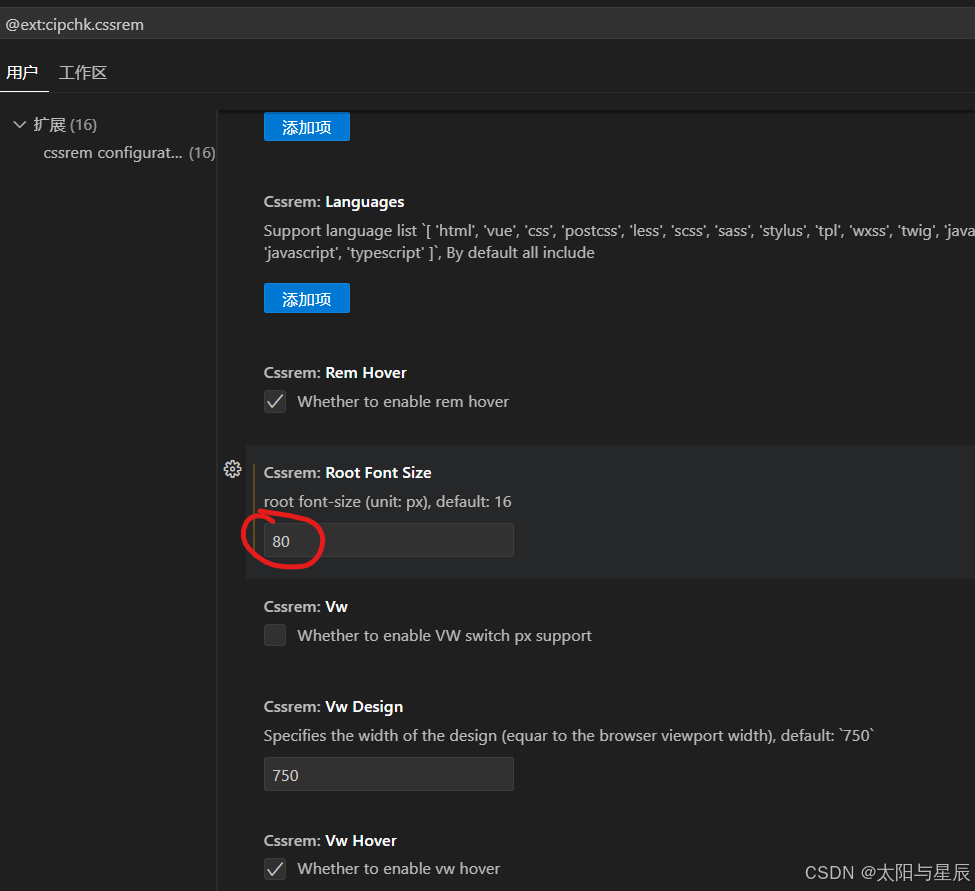

右键-设置-Root Font Size改为80:

在这里插入图片描述

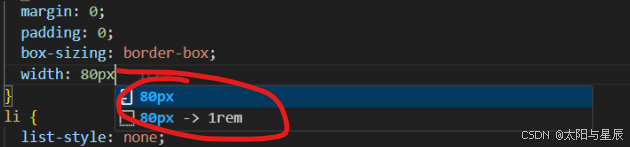

这样子就配置成功了。之后我们写px会自动转为rem：

在这里插入图片描述
然后我们把flexible.js引入到index.html：

 <script src="js/flexible.js"></script>

2.5 其它准备

body 设置背景图，缩放为 100% ，行高1.15
声明字体
css初始化

//css/index.css
* {
  margin: 0;
  padding: 0;
  box-sizing: border-box;
}
li {
  list-style: none;
}
/* 声明字体*/
@font-face {
  font-family: electronicFont;
  src: url(../font/DS-DIGIT.TTF);
}
body {
  background: url(../images/bg.jpg) no-repeat top center;
  line-height: 1.15;
}

在index.html中引入index.css：

    <link rel="stylesheet" href="css/index.css" />

3.项目布局

3.1 header头部布局

3.1.1 布局目标

在这里插入图片描述

高度为100px
背景图，在容器内显示
缩放比例为 100%
h1 标题部分白色 38像素居中显示行高为 80像素
时间模块 showTime 定位右侧 right 为 30px 行高为 75px 文字颜色为：rgba(255, 255, 255, 0.7) 而文字大小为 20像素

3.1.2 代码实现

//index.html
<!DOCTYPE html>
<html lang="en">
  <head>
    <meta charset="UTF-8" />
    <meta name="viewport" content="width=device-width, initial-scale=1.0" />
    <title>数据可视化</title>
    <link rel="stylesheet" href="css/index.css" />
  </head>
  <body>
    <!-- 头部的盒子 -->
    <header>
      <h1>数据可视化-ECharts</h1>
      <div class="showTime"></div>
      <script>
        var t = null;
        t = setTimeout(time, 1000); //開始运行
        function time() {
          clearTimeout(t); //清除定时器
          dt = new Date();
          var y = dt.getFullYear();
          var mt = dt.getMonth() + 1;
          var day = dt.getDate();
          var h = dt.getHours(); //获取时
          var m = dt.getMinutes(); //获取分
          var s = dt.getSeconds(); //获取秒
          document.querySelector(".showTime").innerHTML =
            "当前时间：" +
            y +
            "年" +
            mt +
            "月" +
            day +
            "-" +
            h +
            "时" +
            m +
            "分" +
            s +
            "秒";
          t = setTimeout(time, 1000); //设定定时器，循环运行
        }
      </script>
      &
    </header>
    <!-- 页面主体部分 -->
    <section class="mainbox">
      ...
    </section>
    <script src="js/flexible.js"></script>
  </body>
</html>

header部分css样式:

//css/index.css
...

header {
  position: relative;
  height: 1.25rem;
  background: url(../images/head_bg.png) no-repeat;
  background-size: 100% 100%;
}
header h1 {
  font-size: 0.475rem;
  color: #fff;
  text-align: center;
  line-height: 1rem;
}
header .showTime {
  position: absolute;
  right: 0.375rem;
  top: 0;
  line-height: 0.9375rem;
  color: rgba(255, 255, 255, 0.7);
  font-size: 0.25rem;
}

3.2.mainbox主体布局

3.2.1 布局目标

需要一个上左右的10px 的内边距
column 列容器，分三列，占比 3：5：3

3.2.2 代码实现

//index.css
...

.mainbox {
  display: flex;
  min-width: 1024px;
  max-width: 1920px;
  margin: 0 auto;
  padding: 0.125rem 0.125rem 0;
}
.mainbox .column {
  flex: 3;
}
.mainbox .column:nth-child(2) {
  flex: 5;
  margin: 0 0.125rem 0.1875rem;
  overflow: hidden;
}

3.3 panel公共面板布局

3.3.1 布局目标

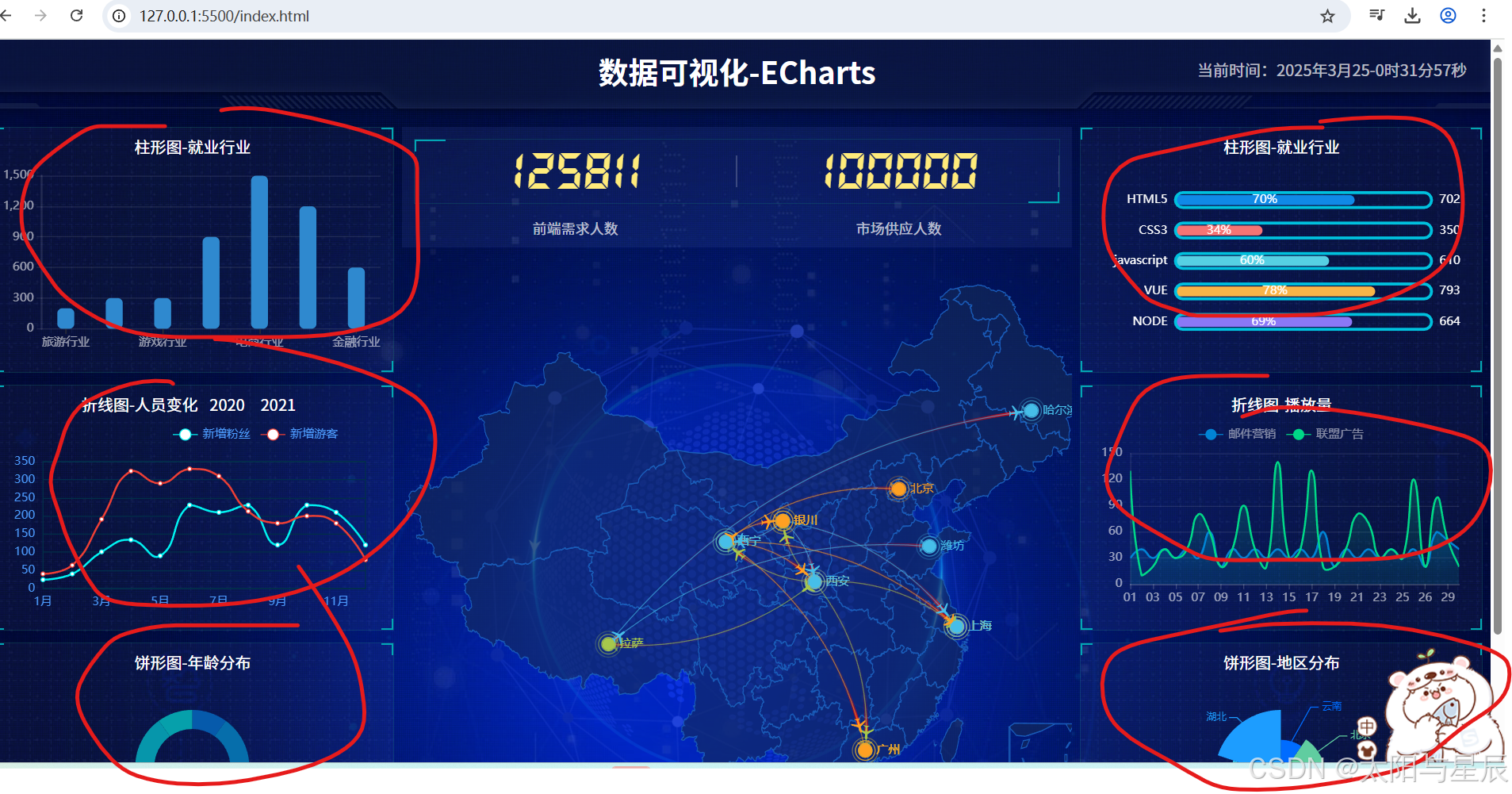

在这里插入图片描述

上面红色区域这些面板的布局都大同小异。可以抽取出来作为一个公共panel面板。

高度为 310px
1像素的 1px solid rgba(25, 186, 139, 0.17) 边框
有line.jpg 背景图片
padding为上为 0 左右 15px 下为 40px
下外边距是 15px
利用panel 盒子 before 和after 制作上面两个角大小为 10px 线条为 2px solid #02a6b5
新加一个盒子before 和after 制作下侧两个角宽度高度为 10px

3.3.2 代码实现

//css/index.css

...

.mainbox .panel {
  position: relative;
  height: 3.875rem;
  padding: 0 0.1875rem 0.5rem;
  border: 1px solid rgba(25, 186, 139, 0.17);
  margin-bottom: 0.1875rem;
  background: url(../images/line\(1\).png) rgba(255, 255, 255, 0.03);
}
.mainbox .panel::before {
  position: absolute;
  top: 0;
  left: 0;
  width: 10px;
  height: 10px;
  border-left: 2px solid #02a6b5;
  border-top: 2px solid #02a6b5;
  content: "";
}
.mainbox .panel::after {
  position: absolute;
  top: 0;
  right: 0;
  width: 10px;
  height: 10px;
  border-right: 2px solid #02a6b5;
  border-top: 2px solid #02a6b5;
  content: "";
}
.mainbox .panel .panel-footer {
  position: absolute;
  bottom: 0;
  left: 0;
  width: 100%;
}
.mainbox .panel .panel-footer::before {
  position: absolute;
  left: 0;
  bottom: 0;
  width: 10px;
  height: 10px;
  border-left: 2px solid #02a6b5;
  border-bottom: 2px solid #02a6b5;
  content: "";
}
.mainbox .panel .panel-footer::after {
  position: absolute;
  bottom: 0;
  right: 0;
  width: 10px;
  height: 10px;
  border-right: 2px solid #02a6b5;
  border-bottom: 2px solid #02a6b5;
  content: "";
}

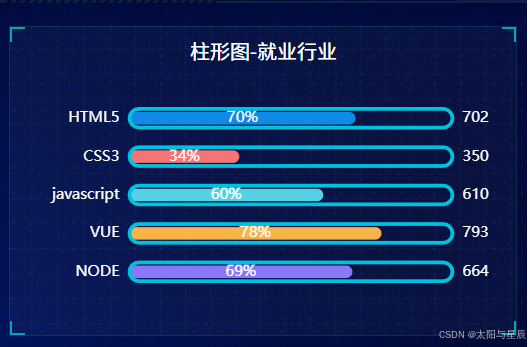

3.4 柱形图bar模块(布局方面)

3.4.1 布局目标

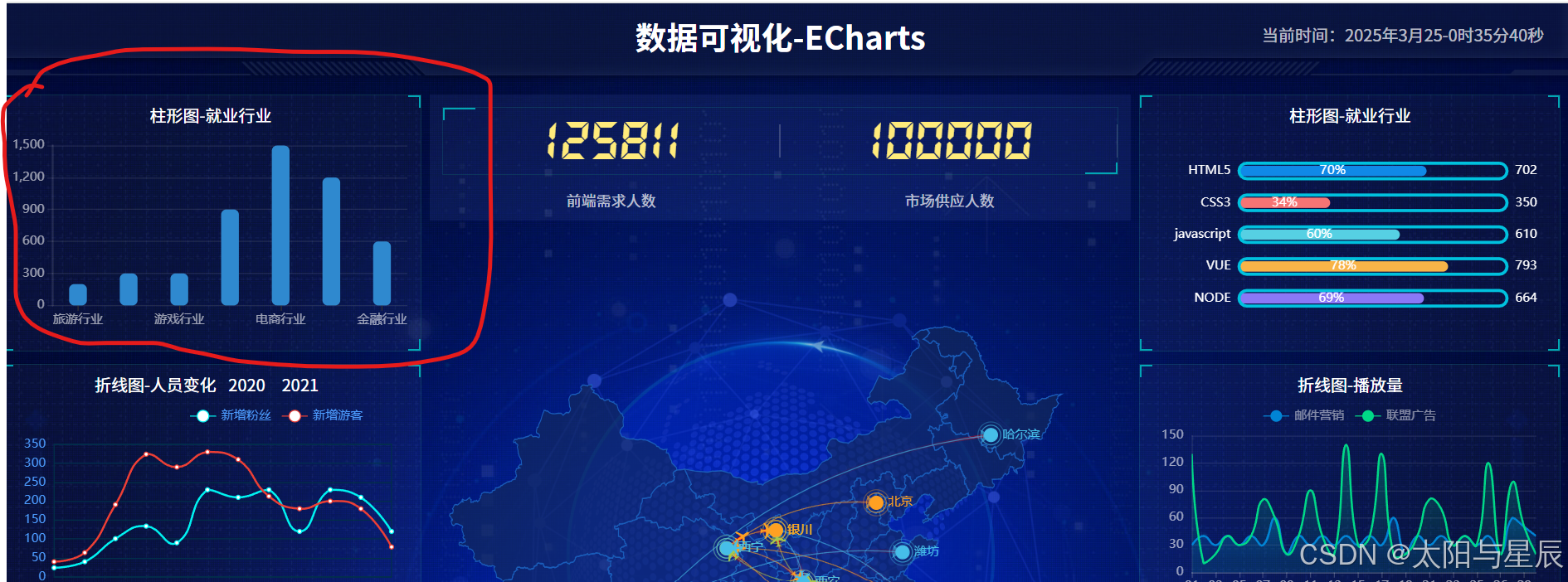

在这里插入图片描述

标题模块 h2 高度为 48px 文字颜色为白色文字大小为 20px
图标内容模块 chart 高度 240px
以上可以作为panel公共样式部分

3.4.2 代码实现

//css/index.css
...

.mainbox .panel h2 {
  height: 0.6rem;
  color: #fff;
  line-height: 0.6rem;
  text-align: center;
  font-size: 0.25rem;
  font-weight: 400;
}
.mainbox .panel .chart {
  height: 3rem;
}

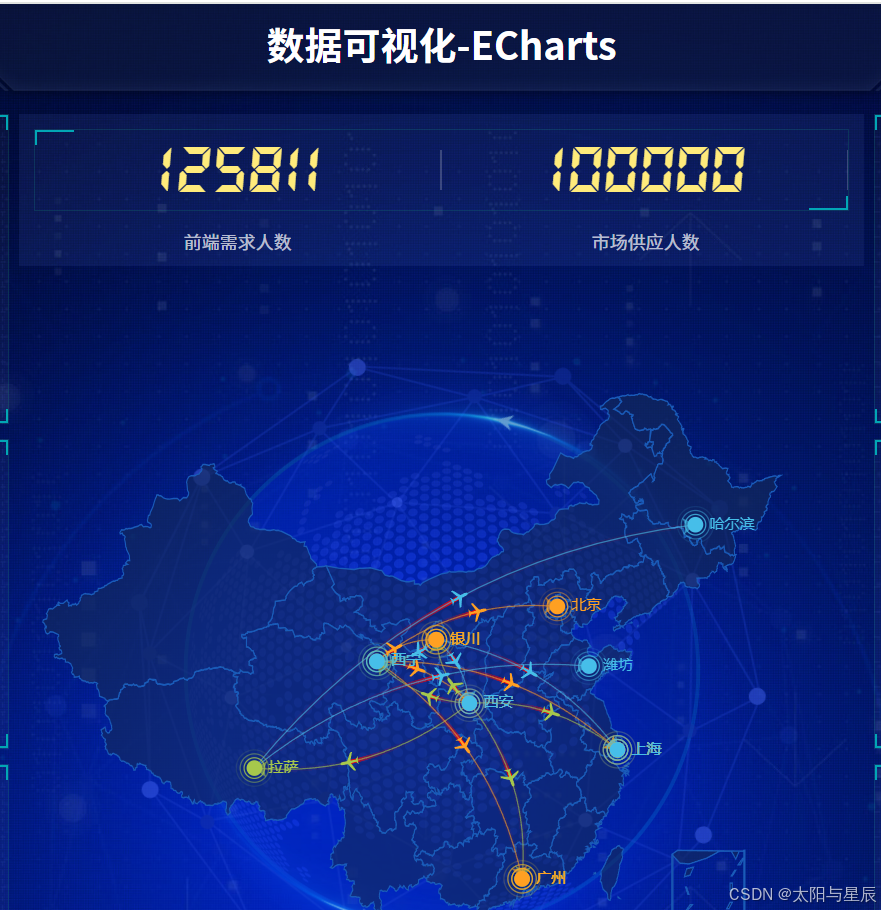

3.5 中间布局

3.5.1 布局目标

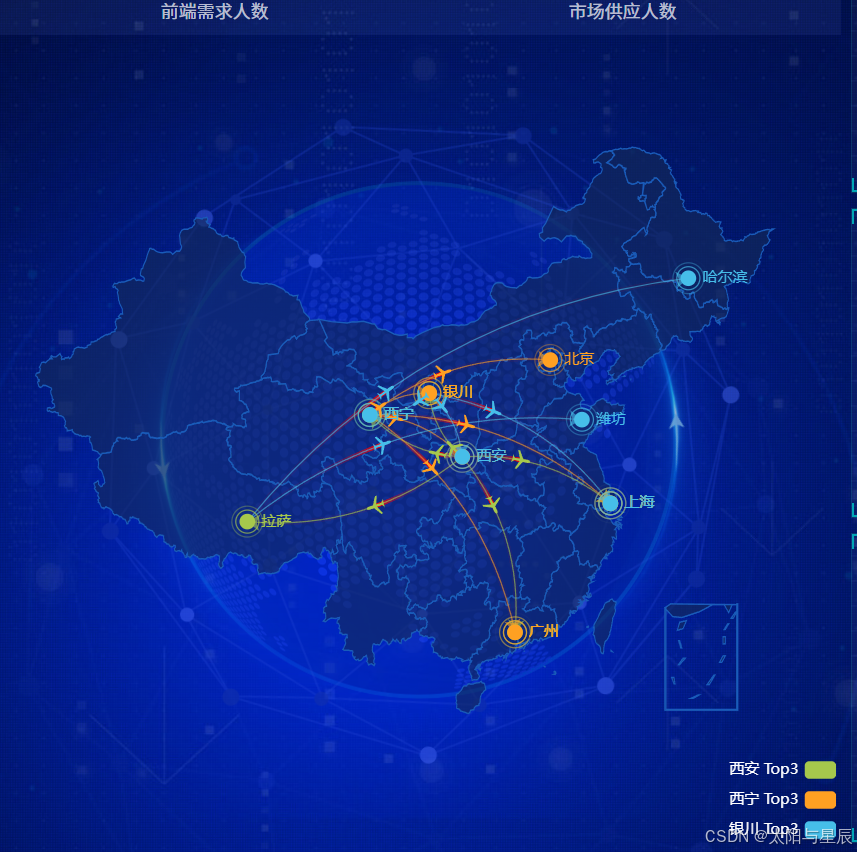

在这里插入图片描述

上面是no 数字模块：

数字模块 no 有个背景颜色 rgba(101, 132, 226, 0.1); 有个15像素的内边距
注意中间列 column 有个左右 10px 下 15px 的外边距
no 模块里面上下划分上面是数字（no-hd) 下面是相关文字说明(no-bd)
no-hd 数字模块有一个边框 1px solid rgba(25, 186, 139, 0.17)
no-hd 数字模块里面分为两个小li 每个小li高度为 80px 文字大小为 70px 颜色为 #ffeb7b 字体是图标字体 electronicFont
no-hd 利用 after 和 before制作2个小角，边框 2px solid #02a6b5 宽度为 30px 高度为 10px
小竖线给第一个小li after 就可以 1px宽背景颜色为 rgba(255, 255, 255, 0.2); 高度 50% top 25% 即可
no-bd 里面也有两个小li 高度为 40px 文字颜色为 rgba(255, 255, 255, 0.7) 文字大小为 18px 上内边距为 10px

下面是map 地图模块：

地图模块高度为 810px 里面包含4个盒子 chart 放图表模块球体盒子旋转1 旋转2
球体图片模块 map1 大小为 518px 要加背景图片因为要缩放100% 定位到最中央透明度 .
旋转1 map 2 大小为 643px 要加背景图片因为要缩放100% 定位到中央透明度 .6 做旋转动画利用z-index压住球体
旋转2 map3 大小为 566px 要加背景图片因为要缩放100% 定位到中央旋转动画注意是逆时针

3.5.2 代码实现

//css/index.css
...

.no {
  background: rgba(101, 132, 226, 0.1);
  padding: 0.1875rem;
}
.no .no-hd {
  position: relative;
  border: 1px solid rgba(25, 186, 139, 0.17);
}
.no .no-hd::before {
  position: absolute;
  top: 0;
  left: 0;
  content: "";
  width: 30px;
  height: 10px;
  border-top: 2px solid #02a6b5;
  border-left: 2px solid #02a6b5;
}
.no .no-hd::after {
  position: absolute;
  bottom: 0;
  right: 0;
  content: "";
  width: 30px;
  height: 10px;
  border-right: 2px solid #02a6b5;
  border-bottom: 2px solid #02a6b5;
}
.no .no-hd ul {
  display: flex;
}
.no .no-hd ul li {
  position: relative;
  flex: 1;
  line-height: 1rem;
  font-size: 0.875rem;
  color: #ffeb7b;
  text-align: center;
  font-family: "electronicFont";
}
.no .no-hd ul li::after {
  content: "";
  position: absolute;
  top: 25%;
  right: 0;
  height: 50%;
  width: 1px;
  background: rgba(255, 255, 255, 0.2);
}
.no .no-bd ul {
  display: flex;
}
.no .no-bd ul li {
  flex: 1;
  text-align: center;
  color: rgba(255, 255, 255, 0.7);
  font-size: 0.225rem;
  height: 0.5rem;
  line-height: 0.5rem;
  padding-top: 0.125rem;
}
.map {
  position: relative;
  height: 10.125rem;
}
.map .map1 {
  width: 6.475rem;
  height: 6.475rem;
  position: absolute;
  top: 50%;
  left: 50%;
  transform: translate(-50%, -50%);
  background: url(../images/map.png);
  background-size: 100% 100%;
  opacity: 0.3;
}
.map .map2 {
  position: absolute;
  top: 50%;
  left: 50%;
  transform: translate(-50%, -50%);
  width: 8.0375rem;
  height: 8.0375rem;
  background: url(../images/lbx.png);
  animation: rotate1 15s linear infinite;
  opacity: 0.6;
  background-size: 100% 100%;
}
.map .map3 {
  position: absolute;
  top: 50%;
  left: 50%;
  transform: translate(-50%, -50%);
  width: 7.075rem;
  height: 7.075rem;
  background: url(../images/jt.png);
  animation: rotate2 10s linear infinite;
  opacity: 0.6;
  background-size: 100% 100%;
}
.map .chart {
  position: absolute;
  top: 0;
  left: 0;
  width: 100%;
  height: 10.125rem;
}
@keyframes rotate1 {
  form {
    transform: translate(-50%, -50%) rotate(0deg);
  }
  to {
    transform: translate(-50%, -50%) rotate(360deg);
  }
}
@keyframes rotate2 {
  form {
    transform: translate(-50%, -50%) rotate(0deg);
  }
  to {
    transform: translate(-50%, -50%) rotate(-360deg);
  }
}

4.项目图表

4.1 Echarts介绍

常见的数据可视化库：

D3.js 目前 Web 端评价最高的 Javascript 可视化工具库(入手难)
ECharts.js 百度出品的一个开源 Javascript 数据可视化库
Highcharts.js 国外的前端数据可视化库，非商用免费，被许多国外大公司所使用
AntV 蚂蚁金服全新一代数据可视化解决方案等等
Highcharts 和 Echarts 就像是 Office 和 WPS 的关系

ECharts，一个使用 JavaScript 实现的开源可视化库，可以流畅的运行在 PC 和移动设备上，兼容当前绝大部分浏览器（IE8/9/10/11，Chrome，Firefox，Safari等），底层依赖矢量图形库 ZRender，提供直观，交互丰富，可高度个性化定制的数据可视化图表。

总之，echarts有以下特点:

是一个JS插件
性能好可流畅运行PC与移动设备
兼容主流浏览器
提供很多常用图表，且可定制。

官网地址：https://www.echartsjs.com/zh/index.html

4.2 Echarts使用示例

官方教程：[五分钟上手ECharts](https://www.echartsjs.com/zh/tutorial.html#5)

下载echarts https://github.com/apache/incubator-echarts/tree/4.5.0

使用步骤：

引入echarts 插件文件到html页面中

<script src="js/echarts.min.js"></script>

准备一个具备大小的DOM容器

<div id="main" style="width: 600px;height:400px;"></div>

初始化echarts实例对象

var myChart = echarts.init(document.getElementById('main'));

指定配置项和数据(option)

var option = {
  xAxis: {
      type: 'category',
      data: ['Mon', 'Tue', 'Wed', 'Thu', 'Fri', 'Sat', 'Sun']
  },
  yAxis: {
      type: 'value'
  },
  series: [{
      data: [820, 932, 901, 934, 1290, 1330, 1320],
      type: 'line'
  }]
};

将配置项设置给echarts实例对象
```
myChart.setOption(option);
```

4.3 基础配置

series
- 系列列表。每个系列通过 type 决定自己的图表类型
- 大白话：图标数据，指定什么类型的图标，可以多个图表重叠。
xAxis：直角坐标系 grid 中的 x 轴
- boundaryGap: 坐标轴两边留白策略 true，这时候刻度只是作为分隔线，标签和数据点都会在两个刻度之间的带(band)中间。
yAxis：直角坐标系 grid 中的 y 轴
grid：直角坐标系内绘图网格。
title：标题组件
tooltip：提示框组件
legend：图例组件
color：调色盘颜色列表
数据堆叠，同个类目轴上系列配置相同的stack值后后一个系列的值会在前一个系列的值上相加。

option = {
    // color设置我们线条的颜色 注意后面是个数组
    color: ['pink', 'red', 'green', 'skyblue'],
    // 设置图表的标题
    title: {
        text: '折线图堆叠123'
    },
    // 图表的提示框组件
    tooltip: {
        // 触发方式
        trigger: 'axis'
    },
    // 图例组件
    legend: {
       // series里面有了 name值则 legend里面的data可以删掉
    },
    // 网格配置  grid可以控制线形图 柱状图 图表大小
    grid: {
        left: '3%',
        right: '4%',
        bottom: '3%',
        // 是否显示刻度标签 如果是true 就显示 否则反之
        containLabel: true
    },
    // 工具箱组件  可以另存为图片等功能
    toolbox: {
        feature: {
            saveAsImage: {}
        }
    },
    // 设置x轴的相关配置
    xAxis: {
        type: 'category',
        // 是否让我们的线条和坐标轴有缝隙
        boundaryGap: false,
        data: ['星期一', '周二', '周三', '周四', '周五', '周六', '周日']
    },
     // 设置y轴的相关配置
    yAxis: {
        type: 'value'
    },
    // 系列图表配置 它决定着显示那种类型的图表
    series: [
        {
            name: '邮件营销',
            type: 'line',

            data: [120, 132, 101, 134, 90, 230, 210]
        },
        {
            name: '联盟广告',
            type: 'line',

            data: [220, 182, 191, 234, 290, 330, 310]
        },
        {
            name: '视频广告',
            type: 'line',

            data: [150, 232, 201, 154, 190, 330, 410]
        },
        {
            name: '直接访问',
            type: 'line',

            data: [320, 332, 301, 334, 390, 330, 320]
        }
    ]
};

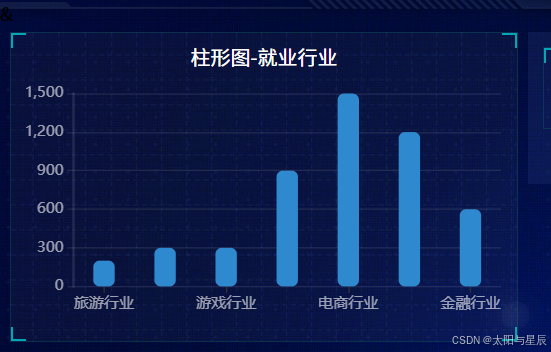

4.4 柱状图1定制

在这里插入图片描述

官网找到类似实例，适当分析，并且引入到HTML页面中
根据需求定制图表

4.4.1 引入以下代码到html页面中

//js/index.js
// 柱状图1模块
(function() {
  // 实例化对象
  let myChart = echarts.init(document.querySelector(".bar .chart"));
  // 指定配置和数据
  let option = {
    color: ["#3398DB"],
    tooltip: {
      trigger: "axis",
      axisPointer: {
        // 坐标轴指示器，坐标轴触发有效
        type: "shadow" // 默认为直线，可选为：'line' | 'shadow'
      }
    },
    grid: {
      left: "3%",
      right: "4%",
      bottom: "3%",
      containLabel: true
    },
    xAxis: [
      {
        type: "category",
        data: ["Mon", "Tue", "Wed", "Thu", "Fri", "Sat", "Sun"],
        axisTick: {
          alignWithLabel: true
        }
      }
    ],
    yAxis: [
      {
        type: "value"
      }
    ],
    series: [
      {
        name: "直接访问",
        type: "bar",
        barWidth: "60%",
        data: [10, 52, 200, 334, 390, 330, 220]
      }
    ]
  };

  // 把配置给实例对象
  myChart.setOption(option);
})();

4.4.2 根据需求定制

修改图表柱形颜色 #2f89cf
修改图表大小 top 为 10px bottom 为 4% grid决定我们的柱状图的大小

color: ["#2f89cf"],
grid: {
  left: "0%",
  top: "10px",
  right: "0%",
  bottom: "4%",
  containLabel: true
},

X轴相关设置 xAxis
- 文本颜色设置为 rgba(255,255,255,.6) 字体大小为 12px
- X轴线的样式不显示

// x轴的文字颜色和大小
axisLabel: {
color: "rgba(255,255,255,.6)",
fontSize: "12"
},
//  x轴样式不显示
axisLine: {
show: false
// 如果想要设置单独的线条样式
// lineStyle: {
//    color: "rgba(255,255,255,.1)",
//    width: 1,
//    type: "solid"
}
}

Y 轴相关定制
- 文本颜色设置为 rgba(255,255,255,.6) 字体大小为 12px
- Y 轴线条样式更改为 1像素的 rgba(255,255,255,.1) 边框
- 分隔线的颜色修饰为 1像素的 rgba(255,255,255,.1)

// y 轴文字标签样式
axisLabel: {
      color: "rgba(255,255,255,.6)",
       fontSize: "12"
},
 // y轴线条样式
 axisLine: {
      lineStyle: {
         color: "rgba(255,255,255,.1)",
         // width: 1,
         // type: "solid"
      }
5232},
 // y 轴分隔线样式
splitLine: {
    lineStyle: {
       color: "rgba(255,255,255,.1)"
     }
}

修改柱形为圆角以及柱子宽度 series 里面设置

series: [
      {
        name: "直接访问",
        type: "bar",
        // 修改柱子宽度
        barWidth: "35%",
        data: [10, 52, 200, 334, 390, 330, 220],
        itemStyle: {
          // 修改柱子圆角
          barBorderRadius: 5
        }
      }
    ]
  };

更换对应数据

// x轴中更换data数据
 data: [ "旅游行业","教育培训", "游戏行业", "医疗行业", "电商行业", "社交行业", "金融行业" ],
// series 更换数据
 data: [200, 300, 300, 900, 1500, 1200, 600]

让图表跟随屏幕自适应

  window.addEventListener("resize", function() {
    myChart.resize();
 });

4.5 柱状图2定制

在这里插入图片描述

官网找到类似实例，适当分析，并且引入到HTML页面中
根据需求定制图表

需求1：修改图形大小 grid

  // 图标位置
    grid: {
      top: "10%",
      left: "22%",
      bottom: "10%"
    },

需求2：不显示x轴

   xAxis: {
      show: false
    },

需求3： y轴相关定制

不显示y轴线和相关刻度

//不显示y轴线条
axisLine: {
    show: false
        },
// 不显示刻度
axisTick: {
   show: false
},

y轴文字的颜色设置为白色

   axisLabel: {
          color: "#fff"
   },

需求4：修改第一组柱子相关样式（条状）

name: "条",
// 柱子之间的距离
barCategoryGap: 50,
//柱子的宽度
barWidth: 10,
// 柱子设为圆角
itemStyle: {
    normal: {
      barBorderRadius: 20,
    }
},

设置第一组柱子内百分比显示数据

// 图形上的文本标签
label: {
    normal: {
         show: true,
         // 图形内显示
         position: "inside",
         // 文字的显示格式
         formatter: "{c}%"
     }
},

设置第一组柱子不同颜色

// 声明颜色数组
var myColor = ["#1089E7", "#F57474", "#56D0E3", "#F8B448", "#8B78F6"];
// 2. 给 itemStyle  里面的color 属性设置一个 返回值函数
  itemStyle: {
          normal: {
            barBorderRadius: 20,
            // params 传进来的是柱子对象
            console.log(params);
            // dataIndex 是当前柱子的索引号
            return myColor[params.dataIndex];
          }

},

需求5：修改第二组柱子的相关配置（框状）

  	    name: "框",
        type: "bar",
        barCategoryGap: 50,
        barWidth: 15,
        itemStyle: {
            color: "none",
            borderColor: "#00c1de",
            borderWidth: 3,
            barBorderRadius: 15
        },
        data: [19325, 23438, 31000, 121594, 134141, 681807]
      }

需求6：给y轴添加第二组数据

yAxis: [
      {
      type: "category",
      data: ["印尼", "美国", "印度", "中国", "世界人口(万)"],
      // 不显示y轴的线
      axisLine: {
        show: false
      },
      // 不显示刻度
      axisTick: {
        show: false
      },
      // 把刻度标签里面的文字颜色设置为白色
      axisLabel: {
        color: "#fff"
      }
    },
      {
        show: true,
        data: [702, 350, 610, 793, 664],
           // 不显示y轴的线
      axisLine: {
        show: false
      },
      // 不显示刻度
      axisTick: {
        show: false
      },
        axisLabel: {
          textStyle: {
            fontSize: 12,
            color: "#fff"
          }
        }
      }
    ],

需求7：设置两组柱子层叠以及更换数据

// 给series  第一个对象里面的 添加
yAxisIndex: 0,
// 给series  第二个对象里面的 添加
yAxisIndex: 1,
// series 第一个对象里面的data
data: [70, 34, 60, 78, 69],
// series 第二个对象里面的data
data: [100, 100, 100, 100, 100],
// y轴更换第一个对象更换data数据
data: ["HTML5", "CSS3", "javascript", "VUE", "NODE"],
// y轴更换第二个对象更换data数据
data:[702, 350, 610, 793, 664],

完整代码：

//js/index.js
// 柱状图2
(function() {
  var myColor = ["#1089E7", "#F57474", "#56D0E3", "#F8B448", "#8B78F6"];
  // 1. 实例化对象
  var myChart = echarts.init(document.querySelector(".bar2 .chart"));
  // 2. 指定配置和数据
  var option = {
    grid: {
      top: "10%",
      left: "22%",
      bottom: "10%"
      // containLabel: true
    },
    // 不显示x轴的相关信息
    xAxis: {
      show: false
    },
    yAxis: [
      {
        type: "category",
        inverse: true,
        data: ["HTML5", "CSS3", "javascript", "VUE", "NODE"],
        // 不显示y轴的线
        axisLine: {
          show: false
        },
        // 不显示刻度
        axisTick: {
          show: false
        },
        // 把刻度标签里面的文字颜色设置为白色
        axisLabel: {
          color: "#fff"
        }
      },
      {
        data: [702, 350, 610, 793, 664],
        inverse: true,
        // 不显示y轴的线
        axisLine: {
          show: false
        },
        // 不显示刻度
        axisTick: {
          show: false
        },
        // 把刻度标签里面的文字颜色设置为白色
        axisLabel: {
          color: "#fff"
        }
      }
    ],
    series: [
      {
        name: "条",
        type: "bar",
        data: [70, 34, 60, 78, 69],
        yAxisIndex: 0,
        // 修改第一组柱子的圆角
        itemStyle: {
          barBorderRadius: 20,
          // 此时的color 可以修改柱子的颜色
          color: function(params) {
            // params 传进来的是柱子对象
            console.log(params);
            // dataIndex 是当前柱子的索引号
            return myColor[params.dataIndex];
          }
        },
        // 柱子之间的距离
        barCategoryGap: 50,
        //柱子的宽度
        barWidth: 10,
        // 显示柱子内的文字
        label: {
          show: true,
          position: "inside",
          // {c} 会自动的解析为 数据  data里面的数据
          formatter: "{c}%"
        }
      },
      {
        name: "框",
        type: "bar",
        barCategoryGap: 50,
        barWidth: 15,
        yAxisIndex: 1,
        data: [100, 100, 100, 100, 100],
        itemStyle: {
          color: "none",
          borderColor: "#00c1de",
          borderWidth: 3,
          barBorderRadius: 15
        }
      }
    ]
  };

  // 3. 把配置给实例对象
  myChart.setOption(option);
})();

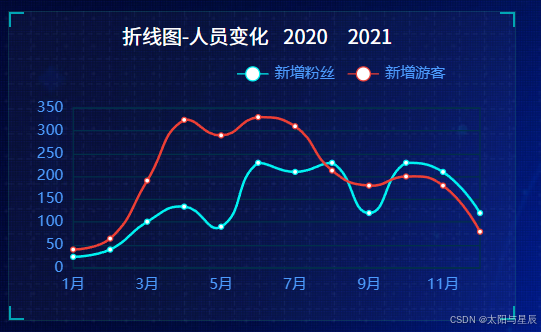

4.6 折线图1-----人员变化模块制作

在这里插入图片描述

官网找到类似实例，适当分析，并且引入到HTML页面中
根据需求定制图表

需求1：修改折线图大小，显示边框设置颜色：#012f4a，并且显示刻度标签。

    // 设置网格样式
    grid: {
      top: '20%',
      left: '3%',
      right: '4%',
      bottom: '3%',
      show: true,// 显示边框
      borderColor: '#012f4a',// 边框颜色
      containLabel: true // 包含刻度文字在内
    },

需求2：修改图例组件中的文字颜色 #4c9bfd，距离右侧 right 为 10%

 // 图例组件
    legend: {
      textStyle: {
        color: '#4c9bfd' // 图例文字颜色
      },
      right: '10%' // 距离右边10%
    },

需求3： x轴相关配置

刻度去除
x轴刻度标签字体颜色：#4c9bfd
剔除x坐标轴线颜色（将来使用Y轴分割线)
轴两端是不需要内间距 boundaryGap

    xAxis: {
      type: 'category',
      data: ["周一", "周二"],
	  axisTick: {
         show: false // 去除刻度线
       },
       axisLabel: {
         color: '#4c9bfd' // 文本颜色
       },
       axisLine: {
         show: false // 去除轴线
       },
       boundaryGap: false  // 去除轴内间距
    },

需求4： y轴的定制

刻度去除
字体颜色：#4c9bfd
分割线颜色：#012f4a

    yAxis: {
      type: 'value',
      axisTick: {
        show: false  // 去除刻度
      },
      axisLabel: {
        color: '#4c9bfd' // 文字颜色
      },
      splitLine: {
        lineStyle: {
          color: '#012f4a' // 分割线颜色
        }
      }
    },

需求5：两条线形图定制

颜色分别：#00f2f1 #ed3f35
把折线修饰为圆滑 series 数据中添加 smooth 为 true

    color: ['#00f2f1', '#ed3f35'],
	series: [{
      name:'新增粉丝',
      data: [820, 932, 901, 934, 1290, 1330, 1320],
      type: 'line',
      // 折线修饰为圆滑
      smooth: true,
      },{
      name:'新增游客',
      data: [100, 331, 200, 123, 233, 543, 400],
      type: 'line',
      smooth: true,
    }]

需求6：配置数据

// x轴的文字
xAxis: {
  type: 'category',
  data: ['1月', '2月', '3月', '4月', '5月', '6月', '7月', '8月', '9月', '10月', '11月', '12月'],

// 图标数据
    series: [{
      name:'新增粉丝',
      data:  [24, 40, 101, 134, 90, 230, 210, 230, 120, 230, 210, 120],
      type: 'line',
      smooth: true
    },{
      name:'新增游客',
      data: [40, 64, 191, 324, 290, 330, 310, 213, 180, 200, 180, 79],
      type: 'line',
      smooth: true
      }
    }]

需求7：新增需求点击 2020年 2021年数据发生变化

以下是后台送过来数据（ajax请求过来的）

 var yearData = [
      {
        year: '2020',  // 年份
        data: [  // 两个数组是因为有两条线
             [24, 40, 101, 134, 90, 230, 210, 230, 120, 230, 210, 120],
             [40, 64, 191, 324, 290, 330, 310, 213, 180, 200, 180, 79]
          ]
      },
      {
        year: '2021',  // 年份
        data: [  // 两个数组是因为有两条线
             [123, 175, 112, 197, 121, 67, 98, 21, 43, 64, 76, 38],
     		[143, 131, 165, 123, 178, 21, 82, 64, 43, 60, 19, 34]
          ]
      }
     ];

tab栏切换事件
点击2020按钮需要把 series 第一个对象里面的data 换成 2020年对象里面data[0]
点击2020按钮需要把 series 第二个对象里面的data 换成 2020年对象里面data[1]
2021 按钮同样道理

完整代码：

//js/index.js
// 折线图1模块制作
(function() {
  var yearData = [
    {
      year: "2020", // 年份
      data: [
        // 两个数组是因为有两条线
        [24, 40, 101, 134, 90, 230, 210, 230, 120, 230, 210, 120],
        [40, 64, 191, 324, 290, 330, 310, 213, 180, 200, 180, 79]
      ]
    },
    {
      year: "2021", // 年份
      data: [
        // 两个数组是因为有两条线
        [123, 175, 112, 197, 121, 67, 98, 21, 43, 64, 76, 38],
        [143, 131, 165, 123, 178, 21, 82, 64, 43, 60, 19, 34]
      ]
    }
  ];
  // 1. 实例化对象
  var myChart = echarts.init(document.querySelector(".line .chart"));
  // 2.指定配置
  var option = {
    // 通过这个color修改两条线的颜色
    color: ["#00f2f1", "#ed3f35"],
    tooltip: {
      trigger: "axis"
    },
    legend: {
      // 如果series 对象有name 值，则 legend可以不用写data
      // 修改图例组件 文字颜色
      textStyle: {
        color: "#4c9bfd"
      },
      // 这个10% 必须加引号
      right: "10%"
    },
    grid: {
      top: "20%",
      left: "3%",
      right: "4%",
      bottom: "3%",
      show: true, // 显示边框
      borderColor: "#012f4a", // 边框颜色
      containLabel: true // 包含刻度文字在内
    },

    xAxis: {
      type: "category",
      boundaryGap: false,
      data: [
        "1月",
        "2月",
        "3月",
        "4月",
        "5月",
        "6月",
        "7月",
        "8月",
        "9月",
        "10月",
        "11月",
        "12月"
      ],
      axisTick: {
        show: false // 去除刻度线
      },
      axisLabel: {
        color: "#4c9bfd" // 文本颜色
      },
      axisLine: {
        show: false // 去除轴线
      }
    },
    yAxis: {
      type: "value",
      axisTick: {
        show: false // 去除刻度线
      },
      axisLabel: {
        color: "#4c9bfd" // 文本颜色
      },
      axisLine: {
        show: false // 去除轴线
      },
      splitLine: {
        lineStyle: {
          color: "#012f4a" // 分割线颜色
        }
      }
    },
    series: [
      {
        name: "新增粉丝",
        type: "line",
        // true 可以让我们的折线显示带有弧度
        smooth: true,
        data: yearData[0].data[0]
      },
      {
        name: "新增游客",
        type: "line",
        smooth: true,
        data: yearData[0].data[1]
      }
    ]
  };

  // 3. 把配置给实例对象
  myChart.setOption(option);
  // 4. 让图表跟随屏幕自动的去适应
  window.addEventListener("resize", function() {
    myChart.resize();
  });

  // 5.点击切换效果
  $(".line h2").on("click", "a", function() {
    // alert(1);
    // console.log($(this).index());
    // 点击 a 之后 根据当前a的索引号 找到对应的 yearData的相关对象
    // console.log(yearData[$(this).index()]);
    var obj = yearData[$(this).index()];
    option.series[0].data = obj.data[0];
    option.series[1].data = obj.data[1];
    // 需要重新渲染
    myChart.setOption(option);
  });
})();

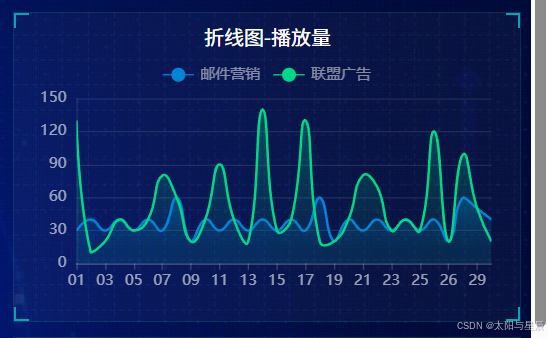

4.7 折线图2----播放量模块制作

在这里插入图片描述

官网找到类似实例，适当分析，并且引入到HTML页面中
根据需求定制图表

需求1：更换图例组件文字颜色 rgba(255,255,255,.5) 文字大小为12

 legend: {
      top: "0%",
      textStyle: {
        color: "rgba(255,255,255,.5)",
        fontSize: "12"
      }
},

需求2：修改图表大小

grid: {
      left: "10",
      top: "30",
      right: "10",
      bottom: "10",
      containLabel: true
    },

需求3：修改x轴相关配置

修改文本颜色为rgba(255,255,255,.6) 文字大小为 12
x轴线的颜色为 rgba(255,255,255,.2)

     // 文本颜色为rgba(255,255,255,.6)  文字大小为 12
     axisLabel: {
          textStyle: {
            color: "rgba(255,255,255,.6)",
            fontSize: 12
          }
        },
         // x轴线的颜色为   rgba(255,255,255,.2)
        axisLine: {
          lineStyle: {
            color: "rgba(255,255,255,.2)"
          }
        },

需求4：修改y轴的相关配置

        axisTick: { show: false },
        axisLine: {
          lineStyle: {
            color: "rgba(255,255,255,.1)"
          }
        },
        axisLabel: {
          textStyle: {
            color: "rgba(255,255,255,.6)",
            fontSize: 12
          }
        },
	   // 修改分割线的颜色
        splitLine: {
          lineStyle: {
            color: "rgba(255,255,255,.1)"
          }
        }

需求5：修改两个线模块配置(注意在series 里面定制)

       //第一条 线是圆滑
       smooth: true,
        // 单独修改线的样式
        lineStyle: {
            color: "#0184d5",
            width: 2
        },
         // 填充区域
        areaStyle: {
              // 渐变色，只需要复制即可
            color: new echarts.graphic.LinearGradient(
              0,
              0,
              0,
              1,
              [
                {
                  offset: 0,
                  color: "rgba(1, 132, 213, 0.4)"   // 渐变色的起始颜色
                },
                {
                  offset: 0.8,
                  color: "rgba(1, 132, 213, 0.1)"   // 渐变线的结束颜色
                }
              ],
              false
            ),
            shadowColor: "rgba(0, 0, 0, 0.1)"
        },
        // 设置拐点 小圆点
        symbol: "circle",
        // 拐点大小
        symbolSize: 8,
        // 设置拐点颜色以及边框
       itemStyle: {
            color: "#0184d5",
            borderColor: "rgba(221, 220, 107, .1)",
            borderWidth: 12
        },
        // 开始不显示拐点， 鼠标经过显示
        showSymbol: false,

       name: "转发量",
        type: "line",
        smooth: true,
        lineStyle: {
          normal: {
            color: "#00d887",
            width: 2
          }
         },
         areaStyle: {
          normal: {
            color: new echarts.graphic.LinearGradient(
              0,
              0,
              0,
              1,
              [
                {
                  offset: 0,
                  color: "rgba(0, 216, 135, 0.4)"
                },
                {
                  offset: 0.8,
                  color: "rgba(0, 216, 135, 0.1)"
                }
              ],
              false
            ),
            shadowColor: "rgba(0, 0, 0, 0.1)"
          }
        },
        // 设置拐点 小圆点
        symbol: "circle",
        // 拐点大小
        symbolSize: 5,
        // 设置拐点颜色以及边框
         itemStyle: {
            color: "#00d887",
            borderColor: "rgba(221, 220, 107, .1)",
            borderWidth: 12
        },
        // 开始不显示拐点， 鼠标经过显示
        showSymbol: false,

需求6：更换数据

// x轴更换数据
data: [ "01","02","03","04","05","06","07","08","09","10","11","12","13","14","15","16","17","18","19","20","21","22","23","24","25","26","26","28","29","30"],
// series  第一个对象data数据
 data: [ 30, 40, 30, 40,30, 40, 30,60,20, 40, 30, 40, 30, 40,30, 40, 30,60,20, 40, 30, 40, 30, 40,30, 40, 20,60,50, 40],
// series  第二个对象data数据
 data: [ 130, 10, 20, 40,30, 40, 80,60,20, 40, 90, 40,20, 140,30, 40, 130,20,20, 40, 80, 70, 30, 40,30, 120, 20,99,50, 20],

完整代码:

//js/index.js
// 折线图2 模块制作
(function() {
  var myChart = echarts.init(document.querySelector(".line2 .chart"));
  var option = {
    tooltip: {
      trigger: "axis"
    },
    legend: {
      top: "0%",
      data: ["邮件营销", "联盟广告", "视频广告", "直接访问", "搜索引擎"],
      textStyle: {
        color: "rgba(255,255,255,.5)",
        fontSize: "12"
      }
    },

    grid: {
      left: "10",
      top: "30",
      right: "10",
      bottom: "10",
      containLabel: true
    },
    xAxis: [
      {
        type: "category",
        boundaryGap: false,
        // x轴更换数据
        data: [
          "01",
          "02",
          "03",
          "04",
          "05",
          "06",
          "07",
          "08",
          "09",
          "10",
          "11",
          "12",
          "13",
          "14",
          "15",
          "16",
          "17",
          "18",
          "19",
          "20",
          "21",
          "22",
          "23",
          "24",
          "25",
          "26",
          "26",
          "28",
          "29",
          "30"
        ],
        // 文本颜色为rgba(255,255,255,.6)  文字大小为 12
        axisLabel: {
          textStyle: {
            color: "rgba(255,255,255,.6)",
            fontSize: 12
          }
        },
        // x轴线的颜色为   rgba(255,255,255,.2)
        axisLine: {
          lineStyle: {
            color: "rgba(255,255,255,.2)"
          }
        }
      }
    ],
    yAxis: [
      {
        type: "value",
        axisTick: { show: false },
        axisLine: {
          lineStyle: {
            color: "rgba(255,255,255,.1)"
          }
        },
        axisLabel: {
          textStyle: {
            color: "rgba(255,255,255,.6)",
            fontSize: 12
          }
        },
        // 修改分割线的颜色
        splitLine: {
          lineStyle: {
            color: "rgba(255,255,255,.1)"
          }
        }
      }
    ],
    series: [
      {
        name: "邮件营销",
        type: "line",
        smooth: true,
        // 单独修改当前线条的样式
        lineStyle: {
          color: "#0184d5",
          width: "2"
        },
        // 填充颜色设置
        areaStyle: {
          color: new echarts.graphic.LinearGradient(
            0,
            0,
            0,
            1,
            [
              {
                offset: 0,
                color: "rgba(1, 132, 213, 0.4)" // 渐变色的起始颜色
              },
              {
                offset: 0.8,
                color: "rgba(1, 132, 213, 0.1)" // 渐变线的结束颜色
              }
            ],
            false
          ),
          shadowColor: "rgba(0, 0, 0, 0.1)"
        },
        // 设置拐点
        symbol: "circle",
        // 拐点大小
        symbolSize: 8,
        // 开始不显示拐点， 鼠标经过显示
        showSymbol: false,
        // 设置拐点颜色以及边框
        itemStyle: {
          color: "#0184d5",
          borderColor: "rgba(221, 220, 107, .1)",
          borderWidth: 12
        },
        data: [
          30,
          40,
          30,
          40,
          30,
          40,
          30,
          60,
          20,
          40,
          30,
          40,
          30,
          40,
          30,
          40,
          30,
          60,
          20,
          40,
          30,
          40,
          30,
          40,
          30,
          40,
          20,
          60,
          50,
          40
        ]
      },
      {
        name: "联盟广告",
        type: "line",
        smooth: true,
        lineStyle: {
          normal: {
            color: "#00d887",
            width: 2
          }
        },
        areaStyle: {
          normal: {
            color: new echarts.graphic.LinearGradient(
              0,
              0,
              0,
              1,
              [
                {
                  offset: 0,
                  color: "rgba(0, 216, 135, 0.4)"
                },
                {
                  offset: 0.8,
                  color: "rgba(0, 216, 135, 0.1)"
                }
              ],
              false
            ),
            shadowColor: "rgba(0, 0, 0, 0.1)"
          }
        },
        // 设置拐点 小圆点
        symbol: "circle",
        // 拐点大小
        symbolSize: 5,
        // 设置拐点颜色以及边框
        itemStyle: {
          color: "#00d887",
          borderColor: "rgba(221, 220, 107, .1)",
          borderWidth: 12
        },
        // 开始不显示拐点， 鼠标经过显示
        showSymbol: false,
        data: [
          130,
          10,
          20,
          40,
          30,
          40,
          80,
          60,
          20,
          40,
          90,
          40,
          20,
          140,
          30,
          40,
          130,
          20,
          20,
          40,
          80,
          70,
          30,
          40,
          30,
          120,
          20,
          99,
          50,
          20
        ]
      }
    ]
  };
  myChart.setOption(option);
  // 4. 让图表跟随屏幕自动的去适应
  window.addEventListener("resize", function() {
    myChart.resize();
  });
})();

4.8 饼形图1----年龄分布模块制作

在这里插入图片描述

官网找到类似实例，适当分析，并且引入到HTML页面中
根据需求定制图表

定制图表需求1：

修改图例组件在底部并且居中显示。
每个小图标的宽度和高度修改为 10px
文字大小为12 颜色 rgba(255,255,255,.5)

 legend: {
      // 距离底部为0%
      bottom: "0%",
      // 小图标的宽度和高度
      itemWidth: 10,
      itemHeight: 10,
      data: ['直接访问', '邮件营销', '联盟广告', '视频广告', '搜索引擎'],
      // 修改图例组件的文字为 12px
      textStyle: {
        color: "rgba(255,255,255,.5)",
        fontSize: "12"
      }
 },

定制需求2：

修改水平居中垂直居中
修改内圆半径和外圆半径为 [“40%”, “60%”] pink老师友情提示，带有直角坐标系的比如折线图柱状图是 grid修改图形大小，而我们饼形图是通过 radius 修改大小

series: [
      {
        name: "年龄分布",
        type: "pie",
        // 设置饼形图在容器中的位置
        center: ["50%", "50%"],
        //  修改内圆半径和外圆半径为  百分比是相对于容器宽度来说的
        radius: ["40%", "60%"],
        // 不显示标签文字
        label: { show: false },
        // 不显示连接线
        labelLine: { show: false },
      }
    ]

定制需求3：更换数据

// legend 中的data  可省略
data: ["0岁以下", "20-29岁", "30-39岁", "40-49岁", "50岁以上"],
//  series 中的数据
 data: [
          { value: 1, name: "0岁以下" },
          { value: 4, name: "20-29岁" },
          { value: 2, name: "30-39岁" },
          { value: 2, name: "40-49岁" },
          { value: 1, name: "50岁以上" }
 ] ,

定制需求4：更换颜色

color: [
          "#065aab",
          "#066eab",
          "#0682ab",
          "#0696ab",
          "#06a0ab",
        ],

 // 4. 让图表跟随屏幕自动的去适应
  window.addEventListener("resize", function() {
    myChart.resize();
  });

完整代码:

//js/index.js
// 饼形图1
(function() {
  // 1. 实例化对象
  var myChart = echarts.init(document.querySelector(".pie .chart"));
  // 2.指定配置
  var option = {
    color: ["#065aab", "#066eab", "#0682ab", "#0696ab", "#06a0ab"],
    tooltip: {
      trigger: "item",
      formatter: "{a} <br/>{b}: {c} ({d}%)"
    },

    legend: {
      bottom: "0%",
      // 修改小图标的大小
      itemWidth: 10,
      itemHeight: 10,
      // 修改图例组件的文字为 12px
      textStyle: {
        color: "rgba(255,255,255,.5)",
        fontSize: "12"
      }
    },
    series: [
      {
        name: "年龄分布",
        type: "pie",
        // 这个radius可以修改饼形图的大小
        // radius 第一个值是内圆的半径 第二个值是外圆的半径
        radius: ["40%", "60%"],
        center: ["50%", "45%"],
        avoidLabelOverlap: false,
        // 图形上的文字
        label: {
          show: false,
          position: "center"
        },
        // 链接文字和图形的线是否显示
        labelLine: {
          show: false
        },
        data: [
          { value: 1, name: "0岁以下" },
          { value: 4, name: "20-29岁" },
          { value: 2, name: "30-39岁" },
          { value: 2, name: "40-49岁" },
          { value: 1, name: "50岁以上" }
        ]
      }
    ]
  };

  // 3. 把配置给实例对象
  myChart.setOption(option);
  // 4. 让图表跟随屏幕自动的去适应
  window.addEventListener("resize", function() {
    myChart.resize();
  });
})();

4.9 饼形图2----地区分布模块制作(南丁格尔玫瑰图)

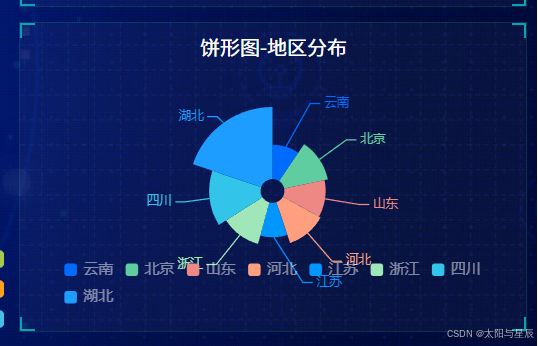

在这里插入图片描述

官网找到类似实例，适当分析，并且引入到HTML页面中
根据需求定制图表

需求1：颜色设置

color: ['#006cff', '#60cda0', '#ed8884', '#ff9f7f', '#0096ff', '#9fe6b8', '#32c5e9', '#1d9dff'],

需求2：修改饼形图大小 ( series对象)

radius: ['10%', '70%'],

需求3：把饼形图的显示模式改为半径模式

 roseType: "radius",

需求4：数据使用更换（series对象里面 data对象）

          { value: 20, name: '云南' },
          { value: 26, name: '北京' },
          { value: 24, name: '山东' },
          { value: 25, name: '河北' },
          { value: 20, name: '江苏' },
          { value: 25, name: '浙江' },
          { value: 30, name: '四川' },
          { value: 42, name: '湖北' }

需求5：字体略小些 10 px ( series对象里面设置 )

饼图图形上的文本标签可以控制饼形图的文字的一些样式。 label 对象设置

series: [
      {
        name: "面积模式",
        type: "pie",
        radius: [30, 110],
        center: ["50%", "50%"],
        roseType: "radius",
        // 文本标签控制饼形图文字的相关样式， 注意它是一个对象
        label: {
          fontSize: 10
        },
      }
    ]
  };

需求6：防止缩放的时候，引导线过长。引导线略短些 (series对象里面的 labelLine 对象设置 )

连接图表 6 px
连接文字 8 px

+        // 文字调整
+        label:{
+          fontSize: 10
+        },
+        // 引导线调整
+        labelLine: {
+          // 连接扇形图线长
+          length: 6,
+          // 连接文字线长
+          length2: 8
+        }
+      }
+    ],

需求6：浏览器缩放的时候，图表跟着自动适配。

// 监听浏览器缩放，图表对象调用缩放resize函数
window.addEventListener("resize", function() {
    myChart.resize();
  });

完整代码:

//js/index.js
// 饼形图2 地区分布模块
(function() {
  var myChart = echarts.init(document.querySelector(".pie2 .chart"));
  var option = {
    color: [
      "#006cff",
      "#60cda0",
      "#ed8884",
      "#ff9f7f",
      "#0096ff",
      "#9fe6b8",
      "#32c5e9",
      "#1d9dff"
    ],
    tooltip: {
      trigger: "item",
      formatter: "{a} <br/>{b} : {c} ({d}%)"
    },
    legend: {
      bottom: "0%",
      itemWidth: 10,
      itemHeight: 10,
      textStyle: {
        color: "rgba(255,255,255,.5)",
        fontSize: "12"
      }
    },
    series: [
      {
        name: "地区分布",
        type: "pie",
        radius: ["10%", "70%"],
        center: ["50%", "50%"],
        roseType: "radius",
        // 图形的文字标签
        label: {
          fontSize: 10
        },
        // 链接图形和文字的线条
        labelLine: {
          // length 链接图形的线条
          length: 6,
          // length2 链接文字的线条
          length2: 8
        },
        data: [
          { value: 20, name: "云南" },
          { value: 26, name: "北京" },
          { value: 24, name: "山东" },
          { value: 25, name: "河北" },
          { value: 20, name: "江苏" },
          { value: 25, name: "浙江" },
          { value: 30, name: "四川" },
          { value: 42, name: "湖北" }
        ]
      }
    ]
  };
  myChart.setOption(option);
  // 监听浏览器缩放，图表对象调用缩放resize函数
  window.addEventListener("resize", function() {
    myChart.resize();
  });
})();

4.10 Echarts-map使用

在这里插入图片描述

参考社区的例子：https://gallery.echartsjs.com/editor.html?c=x0-ExSkZDM (模拟飞机航线)

实现步骤：

第一需要下载china.js提供中国地图的js文件
第二个因为里面代码比较多，我们新建一个新的js文件 myMap.js 引入
使用社区提供的配置即可。

需要修改：

去掉标题组件
去掉背景颜色
修改地图省份背景 #142957 areaColor 里面做修改
地图放大通过 zoom 设置为1.2即可

geo: {
      map: 'china',
      zoom: 1.2,
      label: {
        emphasis: {
          show: false
        }
      },
      roam: false,
      itemStyle: {
        normal: {
          areaColor: '#142957',
          borderColor: '#0692a4'
        },
        emphasis: {
          areaColor: '#0b1c2d'
        }
      }
    },

完整代码:

//js/index.js
// 模拟飞行路线模块地图模块
(function() {
  var myChart = echarts.init(document.querySelector(".map .chart"));
  var geoCoordMap = {
    上海: [121.4648, 31.2891],
    东莞: [113.8953, 22.901],
    东营: [118.7073, 37.5513],
    中山: [113.4229, 22.478],
    临汾: [111.4783, 36.1615],
    临沂: [118.3118, 35.2936],
    丹东: [124.541, 40.4242],
    丽水: [119.5642, 28.1854],
    乌鲁木齐: [87.9236, 43.5883],
    佛山: [112.8955, 23.1097],
    保定: [115.0488, 39.0948],
    兰州: [103.5901, 36.3043],
    包头: [110.3467, 41.4899],
    北京: [116.4551, 40.2539],
    北海: [109.314, 21.6211],
    南京: [118.8062, 31.9208],
    南宁: [108.479, 23.1152],
    南昌: [116.0046, 28.6633],
    南通: [121.1023, 32.1625],
    厦门: [118.1689, 24.6478],
    台州: [121.1353, 28.6688],
    合肥: [117.29, 32.0581],
    呼和浩特: [111.4124, 40.4901],
    咸阳: [108.4131, 34.8706],
    哈尔滨: [127.9688, 45.368],
    唐山: [118.4766, 39.6826],
    嘉兴: [120.9155, 30.6354],
    大同: [113.7854, 39.8035],
    大连: [122.2229, 39.4409],
    天津: [117.4219, 39.4189],
    太原: [112.3352, 37.9413],
    威海: [121.9482, 37.1393],
    宁波: [121.5967, 29.6466],
    宝鸡: [107.1826, 34.3433],
    宿迁: [118.5535, 33.7775],
    常州: [119.4543, 31.5582],
    广州: [113.5107, 23.2196],
    廊坊: [116.521, 39.0509],
    延安: [109.1052, 36.4252],
    张家口: [115.1477, 40.8527],
    徐州: [117.5208, 34.3268],
    德州: [116.6858, 37.2107],
    惠州: [114.6204, 23.1647],
    成都: [103.9526, 30.7617],
    扬州: [119.4653, 32.8162],
    承德: [117.5757, 41.4075],
    拉萨: [91.1865, 30.1465],
    无锡: [120.3442, 31.5527],
    日照: [119.2786, 35.5023],
    昆明: [102.9199, 25.4663],
    杭州: [119.5313, 29.8773],
    枣庄: [117.323, 34.8926],
    柳州: [109.3799, 24.9774],
    株洲: [113.5327, 27.0319],
    武汉: [114.3896, 30.6628],
    汕头: [117.1692, 23.3405],
    江门: [112.6318, 22.1484],
    沈阳: [123.1238, 42.1216],
    沧州: [116.8286, 38.2104],
    河源: [114.917, 23.9722],
    泉州: [118.3228, 25.1147],
    泰安: [117.0264, 36.0516],
    泰州: [120.0586, 32.5525],
    济南: [117.1582, 36.8701],
    济宁: [116.8286, 35.3375],
    海口: [110.3893, 19.8516],
    淄博: [118.0371, 36.6064],
    淮安: [118.927, 33.4039],
    深圳: [114.5435, 22.5439],
    清远: [112.9175, 24.3292],
    温州: [120.498, 27.8119],
    渭南: [109.7864, 35.0299],
    湖州: [119.8608, 30.7782],
    湘潭: [112.5439, 27.7075],
    滨州: [117.8174, 37.4963],
    潍坊: [119.0918, 36.524],
    烟台: [120.7397, 37.5128],
    玉溪: [101.9312, 23.8898],
    珠海: [113.7305, 22.1155],
    盐城: [120.2234, 33.5577],
    盘锦: [121.9482, 41.0449],
    石家庄: [114.4995, 38.1006],
    福州: [119.4543, 25.9222],
    秦皇岛: [119.2126, 40.0232],
    绍兴: [120.564, 29.7565],
    聊城: [115.9167, 36.4032],
    肇庆: [112.1265, 23.5822],
    舟山: [122.2559, 30.2234],
    苏州: [120.6519, 31.3989],
    莱芜: [117.6526, 36.2714],
    菏泽: [115.6201, 35.2057],
    营口: [122.4316, 40.4297],
    葫芦岛: [120.1575, 40.578],
    衡水: [115.8838, 37.7161],
    衢州: [118.6853, 28.8666],
    西宁: [101.4038, 36.8207],
    西安: [109.1162, 34.2004],
    贵阳: [106.6992, 26.7682],
    连云港: [119.1248, 34.552],
    邢台: [114.8071, 37.2821],
    邯郸: [114.4775, 36.535],
    郑州: [113.4668, 34.6234],
    鄂尔多斯: [108.9734, 39.2487],
    重庆: [107.7539, 30.1904],
    金华: [120.0037, 29.1028],
    铜川: [109.0393, 35.1947],
    银川: [106.3586, 38.1775],
    镇江: [119.4763, 31.9702],
    长春: [125.8154, 44.2584],
    长沙: [113.0823, 28.2568],
    长治: [112.8625, 36.4746],
    阳泉: [113.4778, 38.0951],
    青岛: [120.4651, 36.3373],
    韶关: [113.7964, 24.7028]
  };

  var XAData = [
    [{ name: "西安" }, { name: "拉萨", value: 100 }],
    [{ name: "西安" }, { name: "上海", value: 100 }],
    [{ name: "西安" }, { name: "广州", value: 100 }],
    [{ name: "西安" }, { name: "西宁", value: 100 }],
    [{ name: "西安" }, { name: "银川", value: 100 }]
  ];

  var XNData = [
    [{ name: "西宁" }, { name: "北京", value: 100 }],
    [{ name: "西宁" }, { name: "上海", value: 100 }],
    [{ name: "西宁" }, { name: "广州", value: 100 }],
    [{ name: "西宁" }, { name: "西安", value: 100 }],
    [{ name: "西宁" }, { name: "银川", value: 100 }]
  ];

  var YCData = [
    [{ name: "拉萨" }, { name: "潍坊", value: 100 }],
    [{ name: "拉萨" }, { name: "哈尔滨", value: 100 }],
    [{ name: "银川" }, { name: "上海", value: 100 }],
    [{ name: "银川" }, { name: "西安", value: 100 }],
    [{ name: "银川" }, { name: "西宁", value: 100 }]
  ];

  var planePath =
    "path://M1705.06,1318.313v-89.254l-319.9-221.799l0.073-208.063c0.521-84.662-26.629-121.796-63.961-121.491c-37.332-0.305-64.482,36.829-63.961,121.491l0.073,208.063l-319.9,221.799v89.254l330.343-157.288l12.238,241.308l-134.449,92.931l0.531,42.034l175.125-42.917l175.125,42.917l0.531-42.034l-134.449-92.931l12.238-241.308L1705.06,1318.313z";
  //var planePath = 'arrow';
  var convertData = function(data) {
    var res = [];
    for (var i = 0; i < data.length; i++) {
      var dataItem = data[i];

      var fromCoord = geoCoordMap[dataItem[0].name];
      var toCoord = geoCoordMap[dataItem[1].name];
      if (fromCoord && toCoord) {
        res.push({
          fromName: dataItem[0].name,
          toName: dataItem[1].name,
          coords: [fromCoord, toCoord],
          value: dataItem[1].value
        });
      }
    }
    return res;
  };

  var color = ["#a6c84c", "#ffa022", "#46bee9"]; //航线的颜色
  var series = [];
  [
    ["西安", XAData],
    ["西宁", XNData],
    ["银川", YCData]
  ].forEach(function(item, i) {
    series.push(
      {
        name: item[0] + " Top3",
        type: "lines",
        zlevel: 1,
        effect: {
          show: true,
          period: 6,
          trailLength: 0.7,
          color: "red", //arrow箭头的颜色
          symbolSize: 3
        },
        lineStyle: {
          normal: {
            color: color[i],
            width: 0,
            curveness: 0.2
          }
        },
        data: convertData(item[1])
      },
      {
        name: item[0] + " Top3",
        type: "lines",
        zlevel: 2,
        symbol: ["none", "arrow"],
        symbolSize: 10,
        effect: {
          show: true,
          period: 6,
          trailLength: 0,
          symbol: planePath,
          symbolSize: 15
        },
        lineStyle: {
          normal: {
            color: color[i],
            width: 1,
            opacity: 0.6,
            curveness: 0.2
          }
        },
        data: convertData(item[1])
      },
      {
        name: item[0] + " Top3",
        type: "effectScatter",
        coordinateSystem: "geo",
        zlevel: 2,
        rippleEffect: {
          brushType: "stroke"
        },
        label: {
          normal: {
            show: true,
            position: "right",
            formatter: "{b}"
          }
        },
        symbolSize: function(val) {
          return val[2] / 8;
        },
        itemStyle: {
          normal: {
            color: color[i]
          },
          emphasis: {
            areaColor: "#2B91B7"
          }
        },
        data: item[1].map(function(dataItem) {
          return {
            name: dataItem[1].name,
            value: geoCoordMap[dataItem[1].name].concat([dataItem[1].value])
          };
        })
      }
    );
  });
  var option = {
    tooltip: {
      trigger: "item",
      formatter: function(params, ticket, callback) {
        if (params.seriesType == "effectScatter") {
          return "线路：" + params.data.name + "" + params.data.value[2];
        } else if (params.seriesType == "lines") {
          return (
            params.data.fromName +
            ">" +
            params.data.toName +
            "<br />" +
            params.data.value
          );
        } else {
          return params.name;
        }
      }
    },
    legend: {
      orient: "vertical",
      top: "bottom",
      left: "right",
      data: ["西安 Top3", "西宁 Top3", "银川 Top3"],
      textStyle: {
        color: "#fff"
      },
      selectedMode: "multiple"
    },
    geo: {
      map: "china",
      label: {
        emphasis: {
          show: true,
          color: "#fff"
        }
      },
      // 把中国地图放大了1.2倍
      zoom: 1.2,
      roam: true,
      itemStyle: {
        normal: {
          // 地图省份的背景颜色
          areaColor: "rgba(20, 41, 87,0.6)",
          borderColor: "#195BB9",
          borderWidth: 1
        },
        emphasis: {
          areaColor: "#2B91B7"
        }
      }
    },
    series: series
  };
  myChart.setOption(option);
  // 监听浏览器缩放，图表对象调用缩放resize函数
  window.addEventListener("resize", function() {
    myChart.resize();
  });
})();

总结：这例子是扩展案例，大家以后可以多看看社区里面的案例。

4.11 Echarts社区介绍

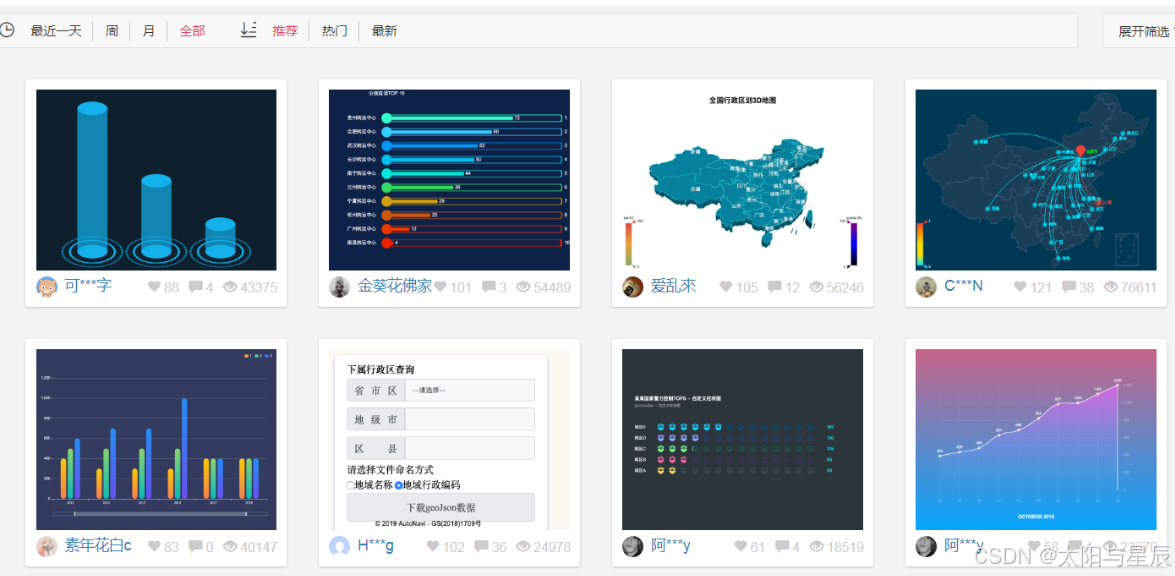

社区就是一些，活跃的echart使用者，交流和贡献定制好的图表的地方。

在这里插入图片描述

在这里可以找到一些基于echart的高度定制好的图表，相当于基于jquery开发的插件，这里是基于echarts开发的第三方的图表。

4.12 约束缩放

//css/index.css
...

/* 约束屏幕尺寸 */
@media screen and (max-width: 1024px) {
  html {
    font-size: 42px !important;
  }
}
@media screen and (min-width: 1920px) {
  html {
    font-size: 80px !important;
  }
}

4.13 主页面完整代码

<!DOCTYPE html>
<html lang="en">
  <head>
    <meta charset="UTF-8" />
    <meta name="viewport" content="width=device-width, initial-scale=1.0" />
    <title>数据可视化</title>
    <link rel="stylesheet" href="css/index.css" />
  </head>
  <body>
    <!-- 头部的盒子 -->
    <header>
      <h1>数据可视化-ECharts</h1>
      <div class="showTime"></div>
      <script>
        var t = null;
        t = setTimeout(time, 1000); //開始运行
        function time() {
          clearTimeout(t); //清除定时器
          dt = new Date();
          var y = dt.getFullYear();
          var mt = dt.getMonth() + 1;
          var day = dt.getDate();
          var h = dt.getHours(); //获取时
          var m = dt.getMinutes(); //获取分
          var s = dt.getSeconds(); //获取秒
          document.querySelector(".showTime").innerHTML =
            "当前时间：" +
            y +
            "年" +
            mt +
            "月" +
            day +
            "-" +
            h +
            "时" +
            m +
            "分" +
            s +
            "秒";
          t = setTimeout(time, 1000); //设定定时器，循环运行
        }
      </script>
      &
    </header>

    <!-- 页面主体部分 -->
    <section class="mainbox">
      <div class="column">
        <div class="panel bar">
          <h2>柱形图-就业行业</h2>
          <div class="chart"></div>
          <div class="panel-footer"></div>
        </div>
        <div class="panel line">
          <h2>
            折线图-人员变化 <a href="javacript:;">2020</a
            ><a href="javascript:;">2021</a>
          </h2>
          <div class="chart">图表</div>
          <div class="panel-footer"></div>
        </div>
        <div class="panel pie">
          <h2>饼形图-年龄分布</h2>
          <div class="chart">图表</div>
          <div class="panel-footer"></div>
        </div>
      </div>
      <div class="column">
        <!-- no模块制作 -->
        <div class="no">
          <div class="no-hd">
            <ul>
              <li>125811</li>
              <li>100000</li>
            </ul>
          </div>
          <div class="no-bd">
            <ul>
              <li>前端需求人数</li>
              <li>市场供应人数</li>
            </ul>
          </div>
        </div>
        <!-- 地图模块 -->
        <div class="map">
          <div class="map1"></div>
          <div class="map2"></div>
          <div class="map3"></div>
          <div class="chart"></div>
        </div>
      </div>
      <div class="column">
        <div class="panel bar2">
          <h2>柱形图-就业行业</h2>
          <div class="chart">图表</div>
          <div class="panel-footer"></div>
        </div>
        <div class="panel line2">
          <h2>折线图-播放量</h2>
          <div class="chart">图表</div>
          <div class="panel-footer"></div>
        </div>
        <div class="panel pie2">
          <h2>饼形图-地区分布</h2>
          <div class="chart">图表</div>
          <div class="panel-footer"></div>
        </div>
      </div>
    </section>
    <script src="js/flexible.js"></script>
    <script src="js/echarts.min.js"></script>
    <!-- 先引入jquery -->
    <script src="js/jquery.js"></script>
    <!-- 必须先引入china.js 这个文件 因为中国地图需要 -->
    <script src="js/china.js"></script>
    <script src="js/index.js"></script>
  </body>
</html>
