cisco | internet搭建

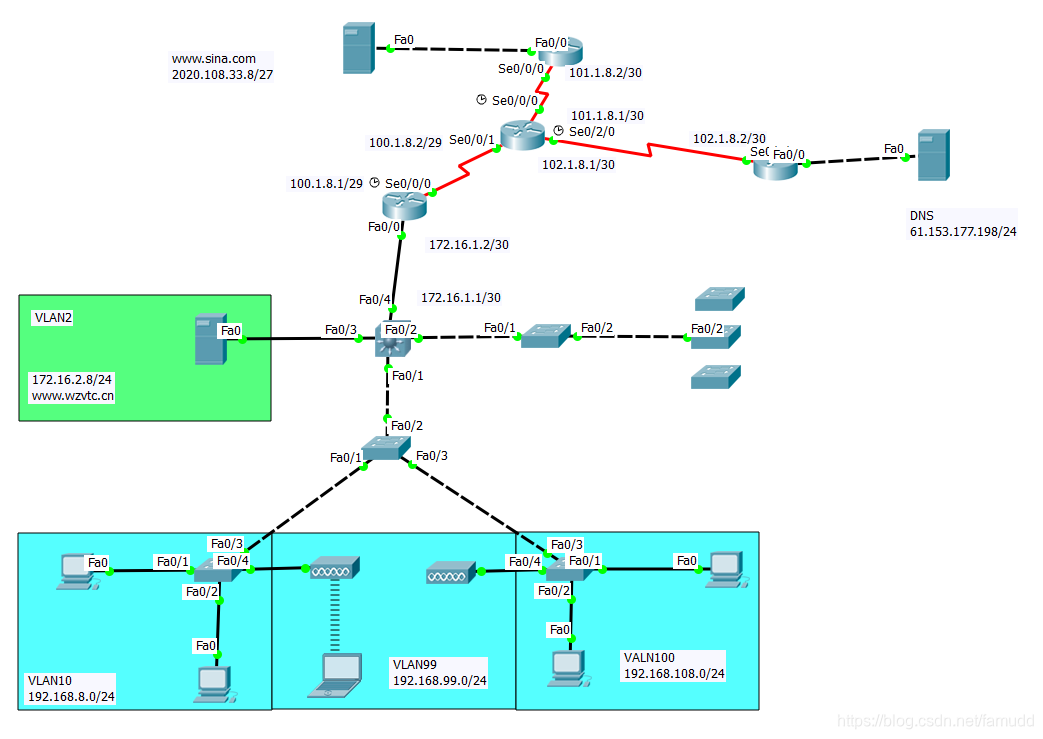

拓扑图

在这里插入图片描述

步骤

内网

1.把端口打开

打开前

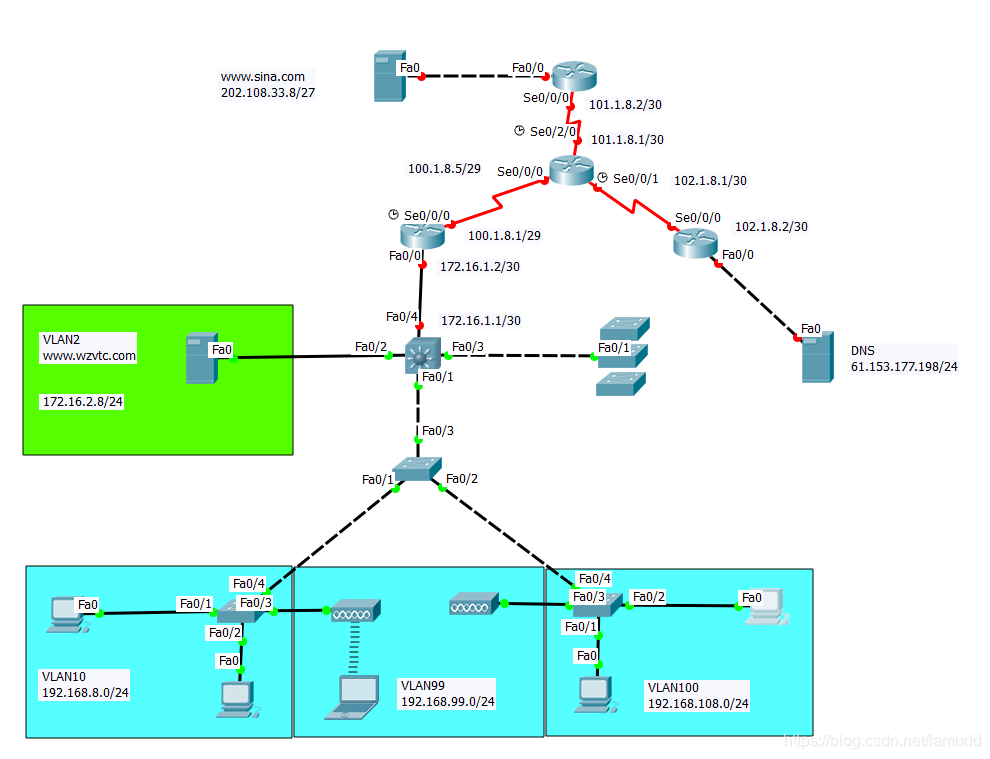

初始状态

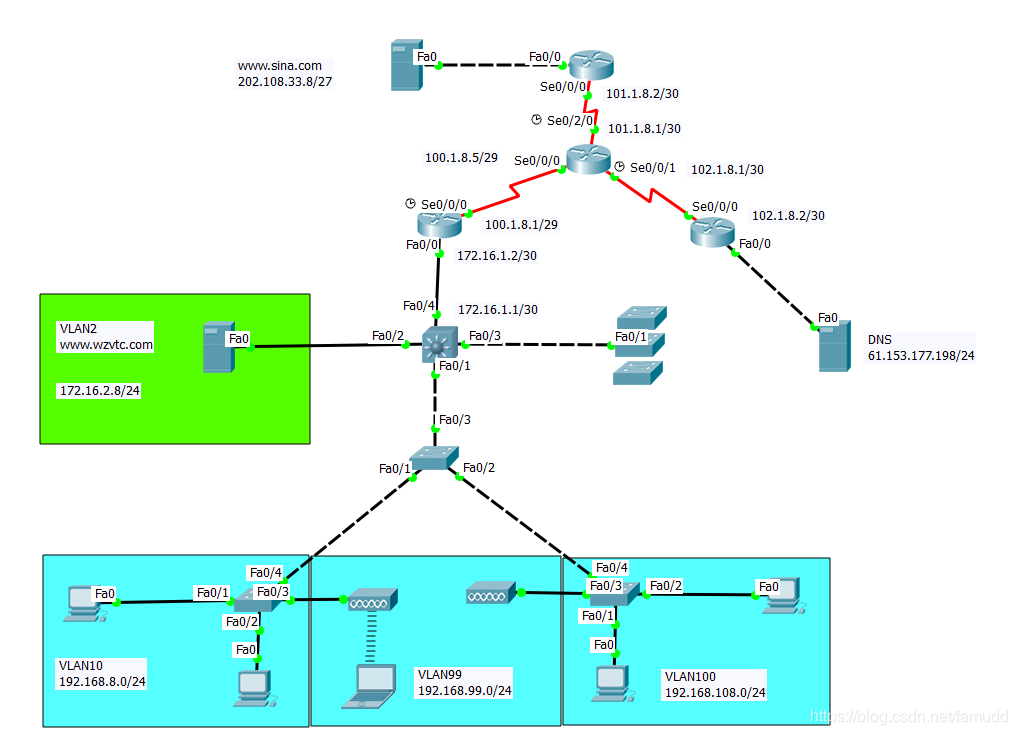

打开后
在这里插入图片描述

Switch(config-if)#no shutdown //开启端口

2.使用vtp划分vlan

交换机之间改为trunk
Switch(config-if)#switchport mode trunk

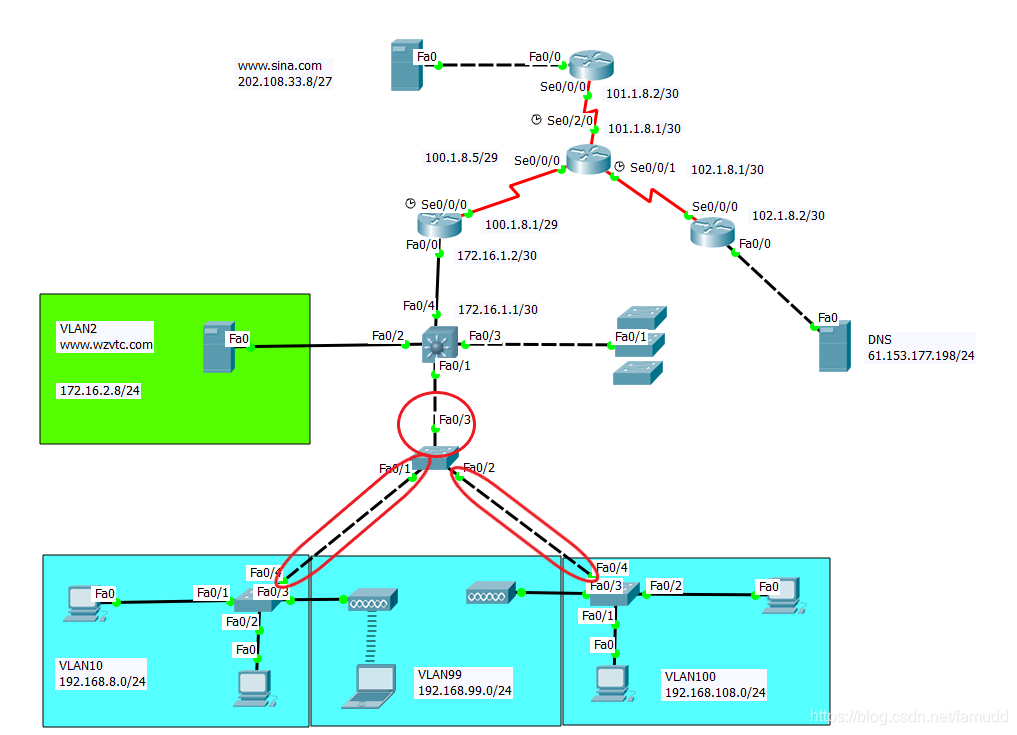

需要改变的端口:
在这里插入图片描述

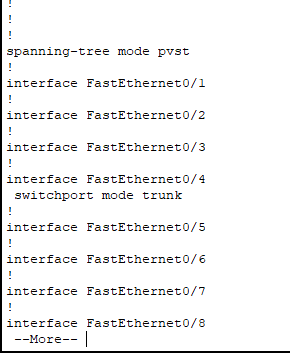

show running-config(检查一下端口是否已经改为trunk)

在这里插入图片描述

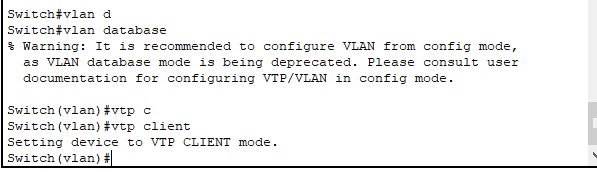

将三层交换机设为server,普通交换机设为client

在这里插入图片描述

在这里插入图片描述

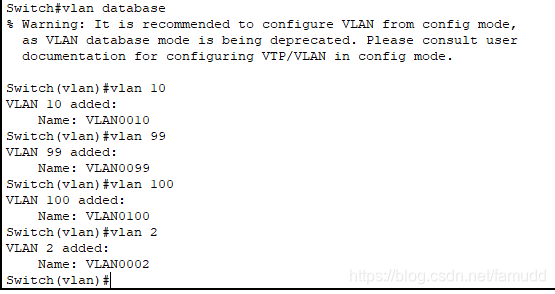

创建vlan

在这里插入图片描述

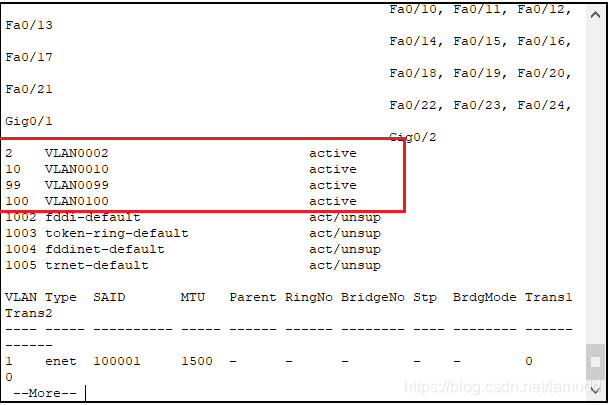

检查一下(三层交换机和client的普通交换机都要检查一下),如果发现vlan缺少要及时检查哪里出了问题

Switch#show vlan

在这里插入图片描述

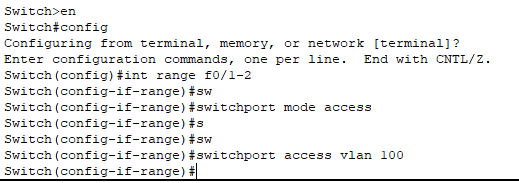

将client的普通交换机的端口划分到各自的vlan中

在这里插入图片描述

依旧要用show vlan来检查一下是否划分成功
划分成功
注意:VLAN 2的端口直接在三层交换机上划分即可
