FS4003H 34V(OVP) 600MA SOT23-5 高耐压锂电池充电IC

FS4003H是一款完整的带过压保护的高压单节锂离子电池采用恒定电流/恒定电压线性充电器。其SOT23-5封装与较少的外部元件数量使得FS4003H成为便携式应用的理想选择。FS4003H可以适合USB电源和适配器电源工作。
由于采用了内部PMOSFET架构，加上防倒充电路，所以不需要外部检测电阻和隔离二极管。热反馈可对充电电流进行调节，以便在大功率操作或高环境温度条件下对芯片温度加以限制。充电电压固定于4.2V，而充电电流可通过一个电阻进行外部设置。当充电电流在达到最终浮充电压之后降至设定值1/10时，FS4003H将自动终止充电循环。
当输入电压（交流适配器或USB电源）被拿掉时，FS4003H自动进入一个低电流状态，将电池漏电流降至2μA以下。也可将SC4054H置于停机模式，从而将供电电流降至55μA。FS4003H的其它特点包括充电电流监控器、欠压闭锁、自动再充电和一个用于指示充电结束和输入电压接入的状态引脚。

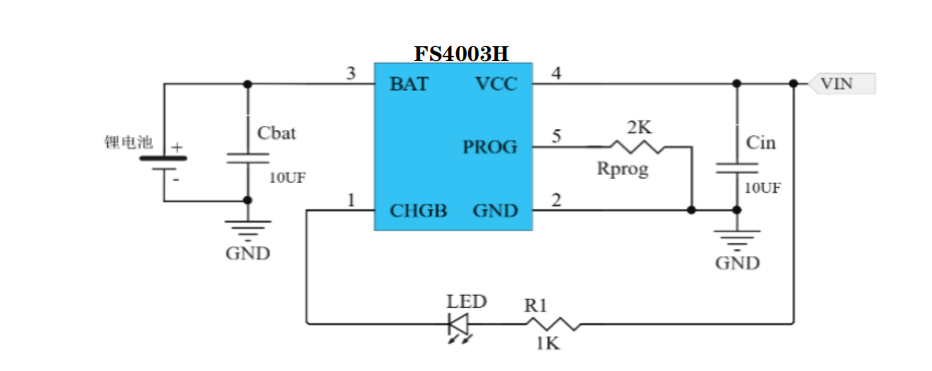

FS4003H采用绿色环保的SOT23-5封装以及最少3个外围器件可有效减小电路PCB布板空间。FS4003H可工作于-40°C to +85°C。

l 特点

u 最高30V输入电压及6.9V过压保护
u 高达 600mA 的可编程充电电流
u 无需 MOSFET、检测电阻或隔离二极管
u 恒定电流/恒定电压操作，并具有可在无过热危险
的情况下实现充电速率最大化的热调节功能
u 直接从 USB 端口给单节锂离子电池充电
u 精度达到 1%的 4.2V 预设充电终止电压
u 用于电池电量检测的充电电流监控器输出
u 充电状态输出引脚
u 自动再充电
u C/10 充电终止
u 2.9V 涓流充电
u 软启动限制浪涌电流
u SOT23-5 封装

l 应用

u 移动电话，PDAs，MP3播放器

u USB数据卡

u TWS耳机充电仓

u 电池充电电路

u 其它手持设备

​
