【Python】轻松搞定三元相图-CSDN博客

三元相图（Ternary Phase Diagram）是一种简明直观的图形工具，用于表征三个组分体系在特定条件（如温度或压力）下的相平衡关系。其以等边三角形为框架，各顶点分别代表一种纯组分（如A、B、C），三角形内部的点则对应三组分的各种比例组合。

简单三元相图

#  核心代码
for phase, color in zip(['SolidSolution', 'Precipitate', 'Mixed'],
                        custom_colors1):
    mask = ternary_data['Phase'] == phase
    ax.scatter(
        ternary_data[mask]['Al'] / 100,  # 归一化到0-1
        ternary_data[mask]['Cu'] / 100,
        ternary_data[mask]['Mg'] / 100,
        c=color,  # 点颜色
        edgecolors='black',  # 点边框
        linewidths=1.0,  # 点边框宽度
        s=ternary_data[mask]['MeltingPoint'] / 500 * 80,  # 点大小
        marker='o',  # 圆形点
        alpha=0.9,  # 透明度
        label=phase_mapping[phase]  # 直接使用中文标签
    )

注释三元相图（添加文本）

# 核心代码

scatter = ax.scatter(ternary_data['Al'] / 60,
                     ternary_data['Cu'] / 60,
                     ternary_data['Mg'] / 60,
                     c=phase_colors,
                     edgecolors='black',
                     linewidths=0.6,
                     s=ternary_data['MeltingPoint'] / 10,
                     alpha=0.9)

# 2 个性化
## 设置轴标签和刻度
ax.set_tlabel('Al (%)',
              fontsize=12,
              fontweight='bold',
              position=(0.9, 0.1, 0.1))
ax.set_llabel('Cu (%)',
              fontsize=12,
              fontweight='bold',
              position=(0.1, 0.9, 0.1))
ax.set_rlabel('Mg (%)',
              fontsize=12,
              fontweight='bold',
              position=(0.1, 0.1, 0.9))

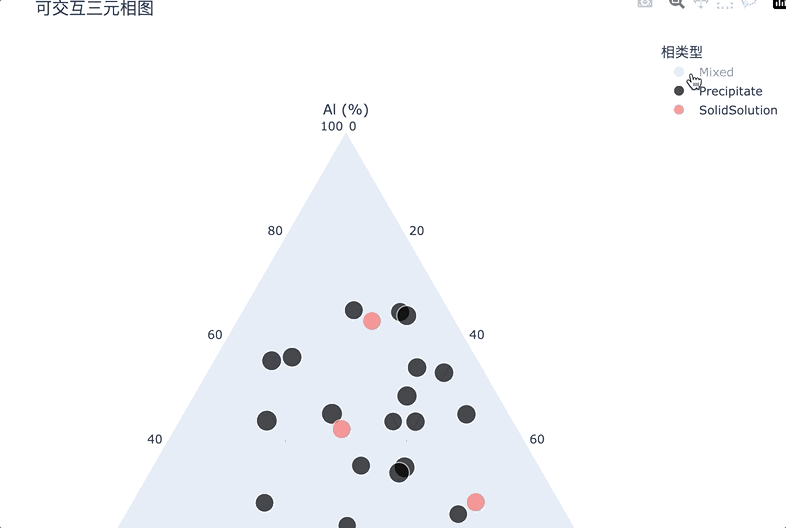

三元相图（可交互）

# 核心代码

# 创建三元相图
fig = px.scatter_ternary(
    ternary_data,
    a="Al",  # 铝含量列
    b="Cu",  # 铜含量列
    c="Mg",  # 镁含量列
    color="Phase",  # 根据相类型着色
    size="MeltingPoint",  # 根据熔点调整点大小
    size_max=15,  # 调整最大点大小
    color_discrete_map={
        "SolidSolution": '#FF6B6B',
        "Precipitate": '#000000',
        "Mixed": '#45B7D1'
    },
    title="可交互三元相图")

-END-
