WinCC 扇形旋转制作

最近的项目在做PLC的工控开发，用于控制楼宇的制冷系统。设计院的施工流程图纸正式下来后，开始了我学习使用西门子PLC的路程，本篇先简单介绍一个使用WinCC开发HMI的简单风扇的制作过程。风扇的制作本篇会介绍两种方案。

1.通过闪烁制作旋转效果

这种方式是通过视觉感受实现的旋转，其实图片未旋转，只是进行了不同部分的颜色的交替显示，下面是设计的过程。

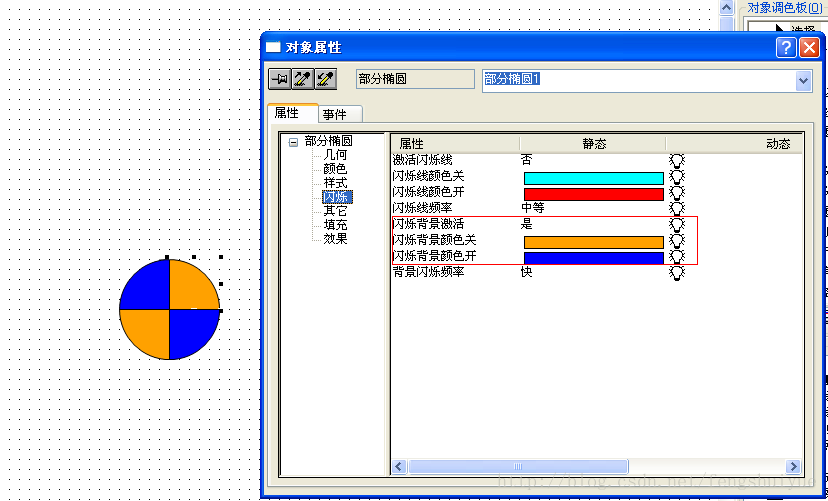

1）在WinCC图形编辑器中采用“部分圆”画出如下图形

2）蓝色部分闪烁设置成蓝黄变，黄色部分设置成黄蓝变，则运行后即可实现，图片扇形的旋转。

3）实现的效果如下图：

2.通过WinCC全局脚步实现图片的旋转

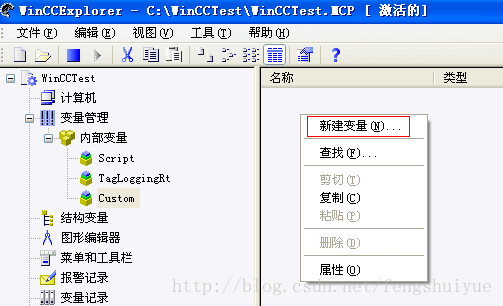

1）定义内部变量



2）定义全局脚本-全局动作

在全局脚步选项中右键，点击“打开C编辑器”

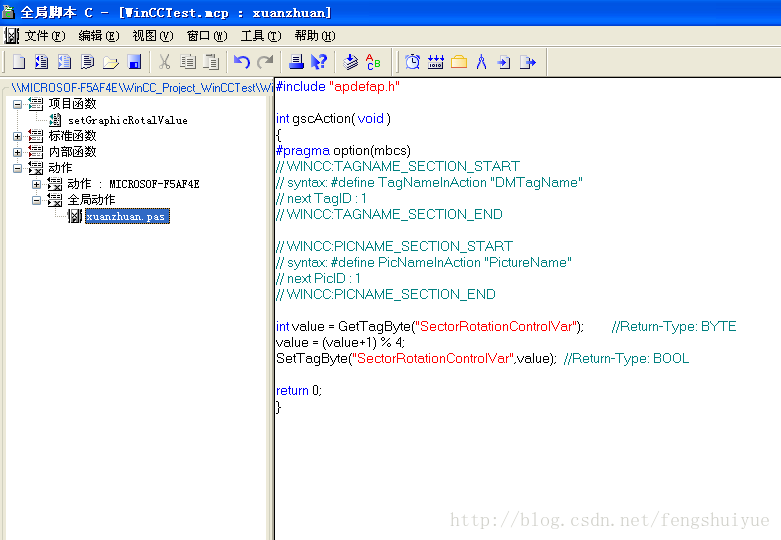

新建全局动作，编写代码

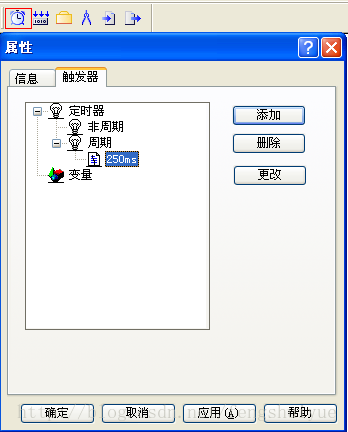

设置动作触发器

点击 编译程序即可

3）设计图形界面

方案一：“状态显示”对象

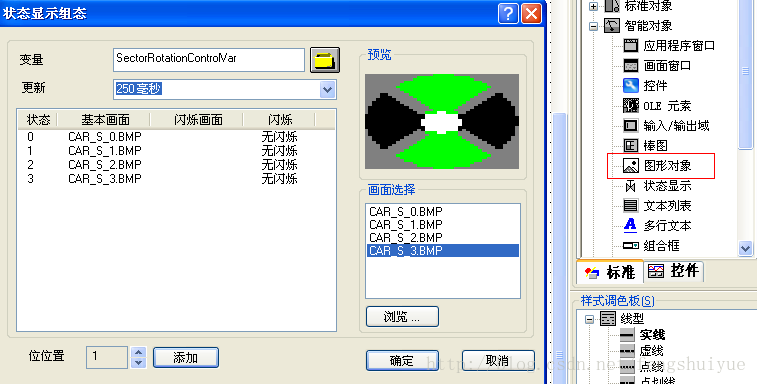

设置“状态显示“对象属性，绑定变量值，设置状态显示图片，设置更新周期

方案二：”图形对象“

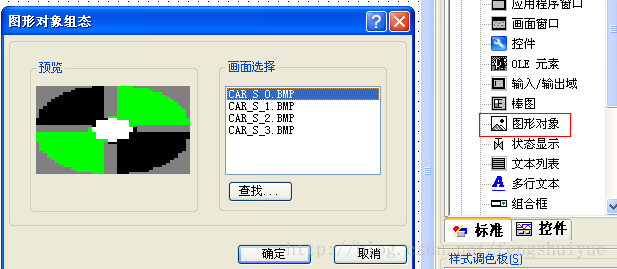

选择图形对象

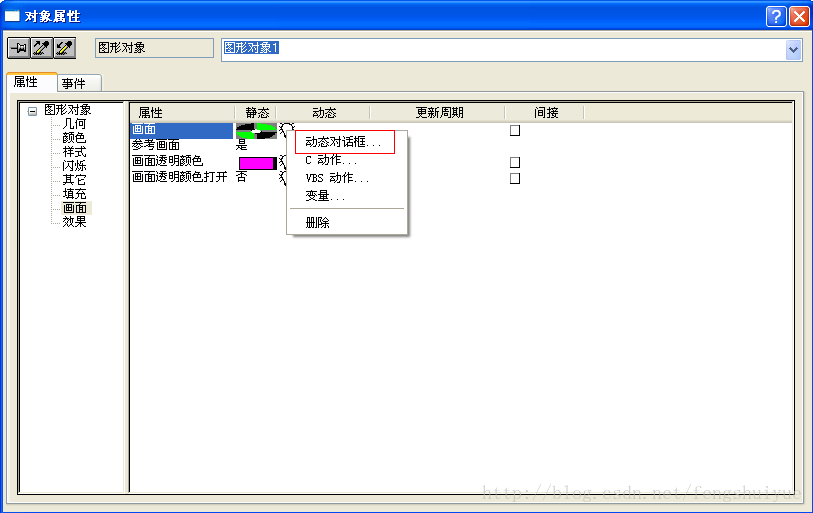

右键“图形对象”属性”画面“绑定”动态对话框“

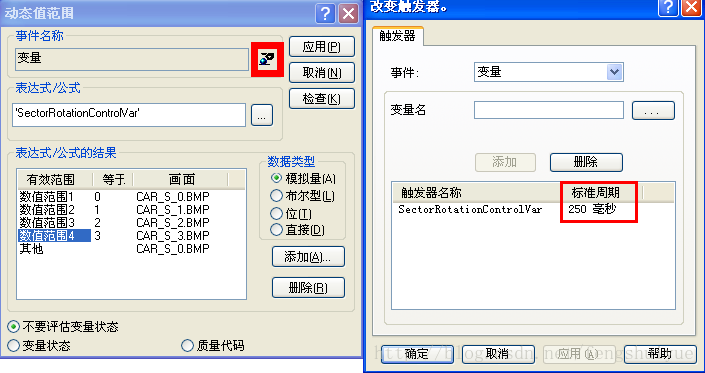

动态对话框设置如下：

注：在通过代码编程实现图片交替变化时，一开始图片总是不规律的变化，最后找到原因是，图片对象的触发器周期默认是2s，我们需要根据自己的全局动作的周期去修改这个值，这块儿需要特别注意。

最终的效果如下图：

小结：

1）首次接触WinCC的脚本，对其使用的方式不是很了解，现在只将略微知道的记录一下，WinCC中的全局脚本是自动调用的，全局脚本可以设置触发器来进行循环调用。

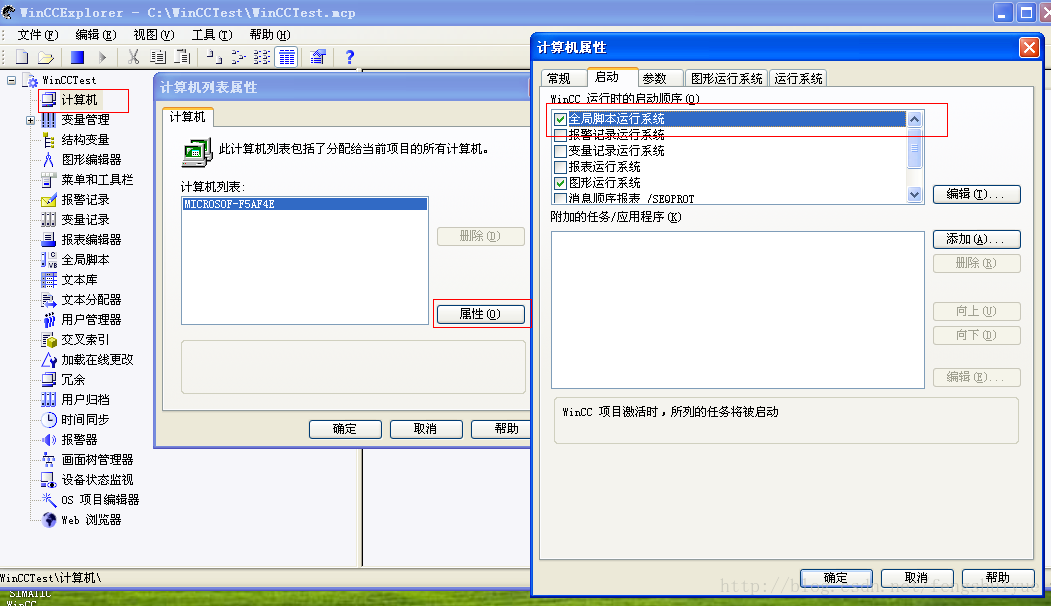

全局脚本可以再程序一开始运行的时候就运行，需要设置程序启动配置项-”全局脚本运行系统“前的选项打上勾才行，设置如下图：

2）在通过脚本编写的时候，由于没有理解了更新周期，导致一开始图形对象控件中的变量周期为2s与全局脚本的周期250ms不匹配，导致图片旋转不起来。以后运用新知识去做东西时，需要有整体的思路。

本文档涉及到的脚本和图片编辑界面的文件可以在此下载。
