本篇仍是对带参数的FC编程的练习,本次实现功能:
一共有4台电机,每台电机都要求Y-△降压启动。启动时,按下启动按钮,M1电机启动,然后每隔10s启动一台,最后M1到M4四台电机全部启动。当按下停止按钮时,M4先停止,过10s后M3在停止,再过10s后M2停止,再过10sM1电机停止。同时任一台电机启动时,控制电源的接触器和Y形接法的接触器接通电源6s后,Y形接触器断开,1s后△接触器动作接通。
本需求程序实现代码如下:
1.符号表

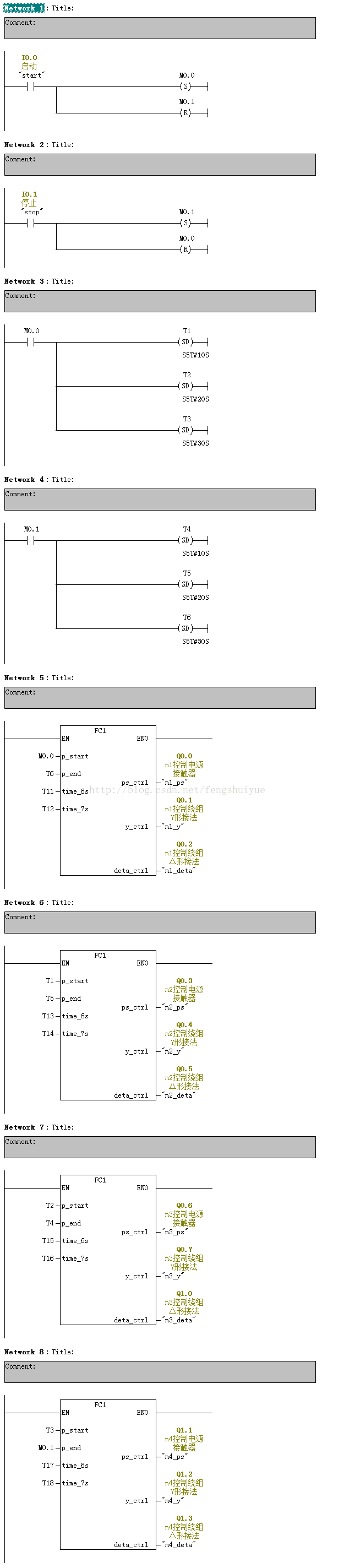

2.功能块编写代码如下
3.主程序编写如下
本程序代码可在此下载。

本文介绍了一个使用FC编程实现4台电机Y-△降压启动的具体案例。详细阐述了每台电机按顺序启动及停止的过程,并且解释了如何通过编程控制电机在启动过程中的Y形和△形连接转换。
