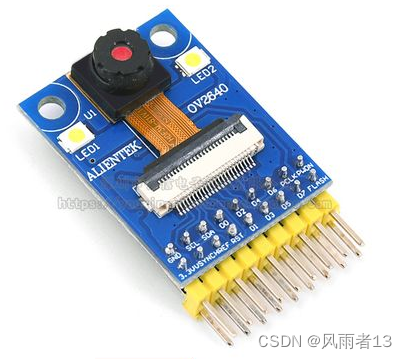

本文介绍了一种基于STM32F100C8T6单片机的图像采集和传输系统。该系统通过OV2640摄像头模块捕获160x120分辨率的JPEG图像，并通过NRF24L01无线模块实现图像数据的无线传输。文章详细描述了硬件配置、软件流程及图像数据处理方法。

视频采集端：

/*******************************************************************************
//
// 使用单片机STM32F100C8T6 8
// 晶振：8.00M
// 编译环境 Keil uVision4
// 在3.3V的供电环境下，就能运行
// 波特率 115200
// 使用：STM32F100C8T6串口1连接电脑

*******************************************************************************/
#include "stm32f10x_lib.h"
#include "usart.h"
#include "delay.h"
#include "sys_config.h"
#include "dcmi_ov2640.h"
#include "nrf.h"

#define uchar unsigned char
#define uint unsigned int

unsigned char TxBuf[32]=
{
0,0,0,0,0,0,0,0,
0,0,0,0,0,0,0,0,
0,0,0,0,0,0,0,0,
0,0,0,0,0,0,0,0
};
extern u8 TX_ADDRESS[TX_ADR_WIDTH]; //调用外部变量，必须声明！！！！！！！
extern u8 RX_ADDRESS[RX_ADR_WIDTH];

extern u32 JpegDataCnt;
extern u8 JpegBuffer[5120];
extern u8 VsyncActive;
OV2640_IDTypeDef OV2640_Camera_ID;

/*
********************************************************************************
** 函数名称： main(void)
** 函数功能：主函数
** 输    入   ：无
** 输    出   ：无
** 返    回   ：无
********************************************************************************
*/
int main(void)
{
    u32 i=0;
   //u8 m=0;
    RCC_Configuration();       //配置RCC
    USART1_Configuration();   //配置串口1
    Delay_Init(72);
   SPI_NRF_Init();
    NRF_Check();
   NRF_TX_Mode();
    OV2640_HW_Init();                   //IIC初始化
    OV2640_ReadID(&OV2640_Camera_ID);   //读取OV2640ID，测试硬件，依次为:0x7F,0xA2,0x26,0x42
    OV2640_JPEGConfig(JPEG_160x120);   //配置OV2640输出320*240像素的JPG图片

OV2640_BrightnessConfig(0x20);
OV2640_AutoExposure(2);

   OV2640_CaptureGpioInit();               //数据采集引脚初始化
   EXTI->IMR &= ~EXTI_Line8;               //关闭场同步中断
   EXTI->EMR &= ~EXTI_Line8;

   EXTI->IMR &= ~EXTI_Line12;               //关闭像素同步中断
   EXTI->EMR &= ~EXTI_Line12;

   Delay_nMS(10);                           //等待图像输出稳定
   EXTI->IMR |= EXTI_Line8;               //使能场同步中断，准备下次采集
   EXTI->EMR |= EXTI_Line8;

   while(1)
   {
       if(VsyncActive == 2)
       {
           //封帧格式为：0xAA CMD 0x55
          while(JpegBuffer[JpegDataCnt]==0)   //将后边的无用的0去掉
           JpegDataCnt--;
          if(JpegBuffer[0]==0xff && JpegBuffer[1]==0xd8 && JpegBuffer[JpegDataCnt-1]==0xff && JpegBuffer[JpegDataCnt]==0xd9)
          {
            //n=JpegDataCnt/32+1;       //数据以32个为一组，进行分组
           JpegDataCnt++;
            TxBuf[0]=JpegDataCnt>>8;
            TxBuf[1]=JpegDataCnt;
            NRF_Tx_Dat(TxBuf);
           Delay_nMS(10);
           //JpegDataCnt=JpegDataCnt+32;
            for(i = 0; i < JpegDataCnt; i=i+32)
               NRF_Tx_Dat(&JpegBuffer[i]);
           //Delay_nMS(5);
          }
          else JpegDataCnt++ ;
          for(i=1;i<JpegDataCnt;i++)   //手动清除数组（在不加nrf24l01时，JpegBuffer[0]可以赋值为0，但是此时不能，待解决）
           JpegBuffer[i]=0;

           JpegDataCnt = 0;                       //JPEG计数器清零
           //Delay_nMS(5);
           EXTI->IMR |= EXTI_Line8;               //使能场同步中断，准备下次采集
           EXTI->EMR |= EXTI_Line8;
           //VsyncCnt = 0;               //开始下一帧数据采集
       }
   }
}

接收端：

#include "stm32f10x_lib.h"
#include "sys_config.h"
#include "usart.h"
#include "nrf.h"
#include "delay.h"
#include "wdg.h"

extern u8 TX_ADDRESS[TX_ADR_WIDTH]; //调用外部变量，必须声明！！！！！！！
extern u8 RX_ADDRESS[RX_ADR_WIDTH];

extern u8 flag_usart;

#define uchar unsigned char
#define uint unsigned int

u8 JpegBuffer[10240];

void Delayms(vu32 m)
{
u32 i;
for(; m != 0; m--)
       for (i=0; i<10000; i++);
}
u8 check_head(u8 *p)
{
u8 i=2;
while(p[i]==0)
{
    if(i>30)
   {
      if(p[0]==0xff&&p[1]==0xd9) return 0;
      else return 1;
   }
    else i++;
}
return 0;
}
int main(void)
{
u8 rxbuf[32];
u8 status,stat;
u16 i,j, n,m;
u8 first=1 ;

RCC_Configuration();
Delay_Init(72);
USART1_Configuration();
SPI_NRF_Init();
status=NRF_Check();
IWDG_Init(4,250); //与分频数为64,重载值为250,溢出时间为0.4s

status=0;
NRF_RX_Mode();
while(1)
{
    while(stat!=1)
   {
      status=NRF_Rx_Dat(rxbuf);
      if(status==1)
      {
        if(check_head(rxbuf))
        {
          //不能用位移运算！m=rxbuf[0]<<8+rxbuf[1];
          m=rxbuf[0]*256+rxbuf[1];
          n=(m-1)/32 +1;       //分成n组数据
          stat=1;
        }
      }
      //Delay_nUS(1);
   }
   stat=0;
   j=0;
   for(i=0;i<n;i++)
   {
      while(!NRF_Rx_Dat(&JpegBuffer[j])) ;
      j=j+32;
   }
   if(flag_usart==1||first==1)
   {
      for(i=0;i<m;i++)
         USART1_SendData(JpegBuffer[i]);
      flag_usart=0;
      first=0;
   }
   IWDG_Feed();//喂狗
