2020FME博客大赛——利用FME实现倾斜摄影的影像筛选

作者：李新双

单位：成都市勘察测绘研究院

摘要

倾斜摄影是目前获取实景三维模型数据、大比例尺地形图的重要手段之一。由于倾斜摄影的影像数量巨大，因此后期处理需要耗费较多的时间和硬件资源。在作业过程中，会有较多的外扩航线以保证测区内所有区域的多角度影像覆盖，而这些外扩航线产生拍摄到测区之外的无效影像。考虑到影像数量会直接影响后期处理的效率，因此将无效影像筛选并剔除可显著提高生产效率。本文从摄影测量学基本原理出发，在FME中利用多个转换器工具，可以较精准的计算出每张影像的地面覆盖范围，从而可以发现无效影像。经过验证测试，该方法可以减少约20%的影像数量。

1 问题分析

1.1 倾斜摄影的外扩航线

倾斜摄影技术具有获取效率高、产品类型丰富、成果精度高等显著特点，因此倾斜摄影已经逐渐成为高精度地理信息数据生产的重要技术手段。广泛应用于地形图、地籍图、实景三维模型等数据的生产，创造了巨大的经济效益和社会效益。

倾斜摄影的关键[地图部外网1] 在于任务区域内任意点都有多个方向的影像覆盖。相比传统的航空摄影，倾斜摄影的摄影基线更长、更多，因此可以具有更高的平面和高程精度[地图部外网2] 。在实施过程中，为保证任务区域内任意位置都有多角度的影像覆盖，尤其是任务区域边缘附近都能有各个方向的倾斜角度影像，需要在任务区域外设计较多的外扩航线和航点（图1）。

                                                                                       图1 外扩航线与外扩航点

1.2 有效影像与无效影像

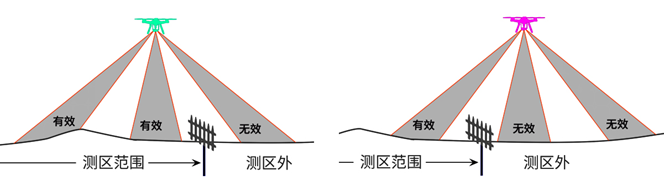

以最常见的五相机为例，在航线上的每一次曝光，都会产生前后左右下五个方向的影像。而对于在任务区域边界附近的航线，就会产生较多的任务区域之外的影像。这些影像对作业生产没有作用，因此称之为无效影像。反之，那些影像所覆盖地面范围与任务区域有交集的影像则称之为有效影像（图2）。

                                                                                          图2 有效影像与无效影像

每次作业过程都会产生一定数量的无效影像，目前的主流生产流程未对影像的有效性进行较准确的鉴别，因此需要对全部影像进行处理。如果可以将这类无效影像通过某种方式分析筛选出来，就可以在后续处理过程中仅处理有效影像，即可有效的减少需要处理的影像数量。不仅可以减少后续处理时间，也可以减少自动处理过程中出错的几率，从而全面提高作业效率。

2 解决思路

2.1数字微分纠正正解法

要实现影像筛选功能，首先需要获得每张影像所拍摄的地面范围，然后就可以分辨出无效影像与有效影像，
