IMS基本概念之 S-CSCF委派

3.8 S-CSCF委派

3.7节解释了UE如何找到IMS的接入点，也就是P-CSCF。在一个会话信令路径上的下一个实体是S-CSCF。在S-CSCF委派时有三种情况：

· 用户已经在网络中注册。

· 未注册的用户收到一个SIP请求。

· 之前委派的S-CSCF不再响应。

3.8.1 注册时的S-CSCF委派

当用户向网络中注册自己的时候，UE向发现的P-CSCF发送一个REGISTER请求，而P-CSCF又去找到用户所属域的I-CSCF，就如3.2节中描述的。接着I-CSCF如2.3.4中描述那样和HSS交互消息（UAR和UAA）。作为结果，只要网络之前还没有给该UE委派S-CSCF，I-CSCF就会接收到S-CSCF的能力描述。I-CSCF基于收到的能力描述选择一个合适的S-CSCF。

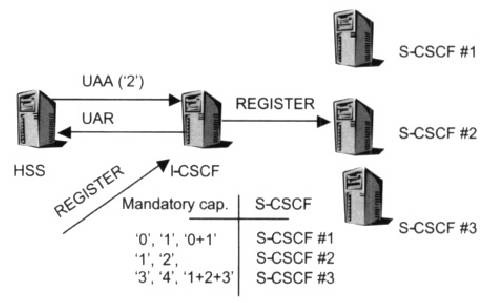

图 3‑11 S-CSCF委派的一个例子

能力信息被包含在Server-Capabilities属性值对（AVP）中在HSS和I-CSCF间传递。Server-Capabilities AVP 包含[3GPP TS 29.228和TS 29.229]：

· Mandatory-Capability AVP – 这类AVP是非负的数字，它包含了S-CSCF所必需的能力。每一个单独的运营商网络中的必需能力会被分配一个唯一的数值。

· Optional-Capability AVP –这类AVP是非负的数字，它包含了S-CSCF可选的能力。每一个单独的运营商网络中的可选能力会被分配一个唯一的数值。

· Server-Name AVP – 这个AVP包含了用来标识一个SIP服务器的SIP URI。

基于必需的和可选的能力AVP，运营商能够根据每个S-CSCF所拥有的不同能力（用户服务所需的能力，针对每个用户的运营商喜好）在S-CSCF间分配用户。运营商有责任定义必需和可选能力的确切意义（很可能是根据安装在网络中的每个S-CSCF所提供的功能）。作为首选，I-CSCF会选择包含用户所有必需和可选能力的S-CSCF。如果这样不可能，那么I-CSCF会应用一个“最佳适配”算法。没有这样的算法是被标准化了的（也就是说方案都是依赖于各自的实现的）。上图显示了一个例子。

通过Server-Name AVP，运营商就有可能把用户指引到某个S-CSCF。例如，用一个专门的S-CSCF来为同一个公司/团体实现一个VPN服务，或者用服务器名字来简化S-CSCF的委派。

3.8.2 为未注册用户进行的S-CSCF委派

3.3节和图3.2从较高角度解释了会话是如何从UE A路由到UE B。从图中可以看出来I-CSCF是网络中的联系点。在2.3.4节中解释了位置找回过程（也就是一个收到的SIP请求会触发LIR/LIA命令来找出哪个S-CSCF为用户B提供服务）。如果HSS不知道之前委派的S-CSCF，那它就返回S-CSCF的能力描述，而S-CSCF委派过程就会如3.8.1节描述的那样在I-CSCF上进行。

3.8.3 错误情况下的S-CSCF委派

3GPP标准允许在注册过程中，如果委派的S-CSCF不响应，则可以进行S-CSCF重新委派。也就是当I-CSCF意识到它不能够联系到原先委派的S-CSCF时候，向HSS发送UAR命令并将authorization information信元的值设成registration_and_capabilities。在收到S-CSCF能力后，I-CSCF如3.8.1节描述那样进行S-CSCF委派。

3.8.4 S-CSCF的取消委派

当用户从网络中注销或者网络决定注销用户时（例如注册过期或者订阅过期），S-CSCF就会被取消委派。S-CSCF有责任去清除HSS中保存的S-CSCF名字。

3.8.5 维持S-CSCF的委派

当一个用户从网络中注销或者S-CSCF中的注册定时器过期了，运营商可能会为未注册的用户保持这个已经分配的S-CSCF。S-CSCF有责任告诉HSS用户已经注销了，然而却可以指示它想继续保持用户描述（user profile）。这优化了Cx接口，这是因为当用户重新再注册或者收到会话请求时（用户有未注册状态相关的服务）不需要再传输用户描述。



－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－
