本文介绍了如何处理来自OV2640摄像头的JPG、RGB565和YUV数据，包括显示和保存为JPG或BMP图像。针对JPG数据，只需识别特定开头和结尾标志即可；对于RGB565数据，将其解析为24位RGB并保存为BMP；YUV数据通过转换公式转为RGB后保存为BMP，同时提供了直接保存为黑白图的方法。文章提供相关代码实例。

摘要由CSDN通过智能技术生成

本文章使用的摄像头是OV2640，可以直接输出JPG格式的图片，摄像头不多说，开发板是ESP32-CAM，串口输出数据给上位机，C#写的，VS2017.

1、JPG数据图片显示和保存

JPG格式的图片只要知道开头数据0xFF 0xD8,结尾数据0xFF 0xD9即可显示和保存。

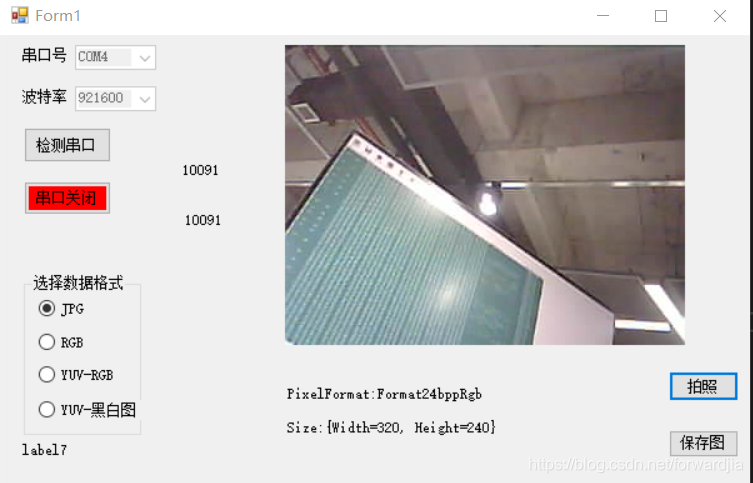

上图和代码：

主要实现：

if (receiveData[0] == 0xFF && receiveData[1] == 0xD8)
{
    if (revCount >= 1024)
    {
        this.Invoke(new EventHandler(delegate
        {
            try
            {
                ms = new MemoryStream(receiveData);
                Image img = Image.FromStream(ms);

                this.pictureBox1.Image = img;
                label3.Text = "PixelFormat:" + img.PixelFormat.ToString();
                label4.Text = "Size:" + img.Size;
             }
             catch (Exception ex)
             {
                  label7.Text = ex.Message;
             }
             finally
             {

             }
         }));
     }
 }

2、GRB565数据图像显示和保存

RGB565输出16位图，一个像素两个字节，R5位、G6位、B5位。这对数据解析很重要，不理解的自行学习吧！

BMP图像格式需要了解一下，不知道网上很多，这里不多说了。

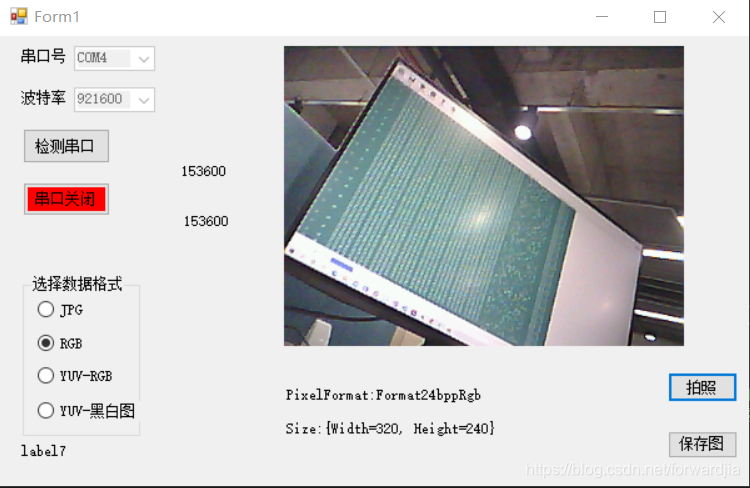

图和代码：

主要实现：将RGB565像素数据解析成24位RGB数据这是重点。

else if (rab_RGB.Checked)
{
    byte R = 0, G = 0, B = 0;
    BitMapFile_Info Bitmap24 = new BitMapFile_Info();
    Bitmap24.bfType = 0x4D42;
    Bitmap24.bfSize = 54 + 320 * 240 * 3;
    Bitmap2
