磁盘分区MSDOS与GPT的区别

与支持最大卷为2TB并且每个磁盘最多有4个主分区(或3个主分区,1个扩展分区)的MBR磁盘分区样式相比,GPT磁盘分区样式支持最大卷128EB并且每磁盘的分区数没有上限,只受到操作系统限制(由于分区表本身需要占用一定空间,最初规划硬盘分区时,留给分区表的空间决定了最多可以有多少个分区,IA-64版Windows限制最多有128个分区,这也是EFI标准规定的分区表的最小尺寸)。与MBR分区的磁盘不同,至关重要的平台操作数据位于分区,而不是位于非分区或隐藏扇区。另外,GPT分区磁盘有备份分区表来提高分区数据结构的完整性。

1.硬盘结构

  • 设备类型:

    1. 块设备:block,存取单位“块”,通常为随机访问的,块设备通常有缓存
    2. 字符设备:char,存取单位“字符”,通常为顺序访问的,字符设备没哟缓存
  • 设备号码
    不论是块设备还是字符设备都有两个编号

    1. 主要编号:major number,标识设备类别
    2. 次要编号:minor number,标识统一类别下的不同设备
  • 设备文件
    关联至一个设备驱动程序,进而能够跟与之对应硬件设备进行通信

  • 接口
    1. 并行
      IDE 133MB/s 早期家用电脑
      SCSI:640 MB/s 早期服务器
    2. 串口
      SATA 6Gbps 家用电脑
      SAS 6gbps 服务器
      USB 480MB/s
  • 机械硬盘结构
    1. track 磁道
      磁盘上的圈,每个盘面最多可以放10bit=1024磁道 外圈编号小,内圈编号大。
    2. sector扇区
      磁道分割出来的小块,每个磁道可以存6bite扇区,也就是2^6=64个 0-63个扇区 一个扇区512byte大小
    3. head磁头
      磁头数=盘面数 8bit 256个
    4. cylinder柱面
      所有磁盘的对应磁道64*256*512byte=8M
  • CHS和LBA

    1. CHS
      早期硬盘划分采用,24bit寻址
      其中前10位表示cylinder,中间8位表示head,后面6位表示sector
      最大寻址空间8GB

    2. LBA
      ZBR区位记录扇区结构
      采用48个bit位寻址
      最大寻址空间128PB

2. MSDOS

2.1 1概述

早期的Linux系统为了兼容Windows的磁盘,使用支持Windows的MBR的方式来处理开机管理程序与分区表,这些记录在第一个扇区,这个扇区通常为512bytes大小,所以第一个扇区会有两个数据

  • 1、主要启动记录区(MBR):可以按照开机管理程序的地方,有446bytes

  • 2、分区表(partition table):记录整个硬盘分区的状态,有64bytes

由于分区表所在区块仅有64bytes容量,而每个分区表需要占用16bytes,因此最多仅能有四组记录区,每组记录区记录了该区段的起始与结束的磁柱号码。

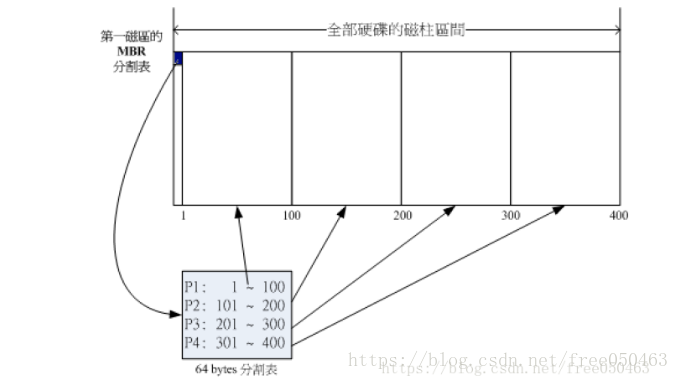

机械硬盘分区表

上图假设磁盘只有400个磁柱,共分4个分区,第四个分区所在301-400号磁柱的范围,这四个分区被称为主要(primary)或延伸(extended)分区。利用延伸分区可以划分更多的分区,也就是所谓的逻辑分区(logical partition)

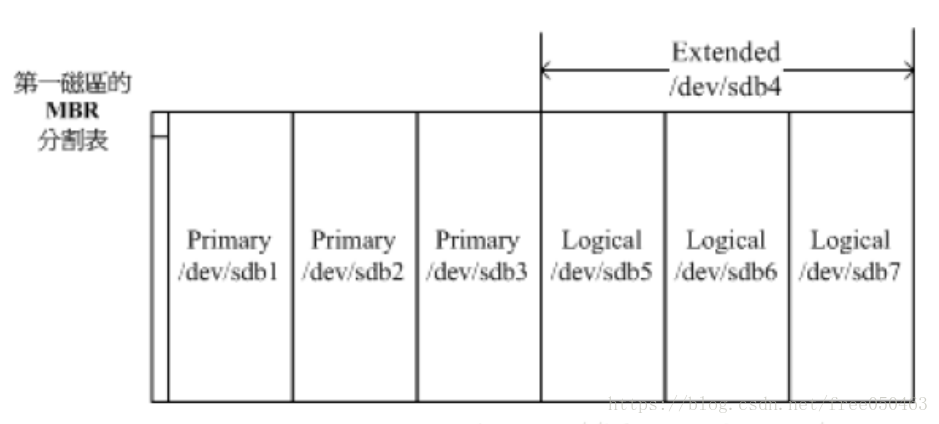

这里写图片描述

2.2 MSDOS结构

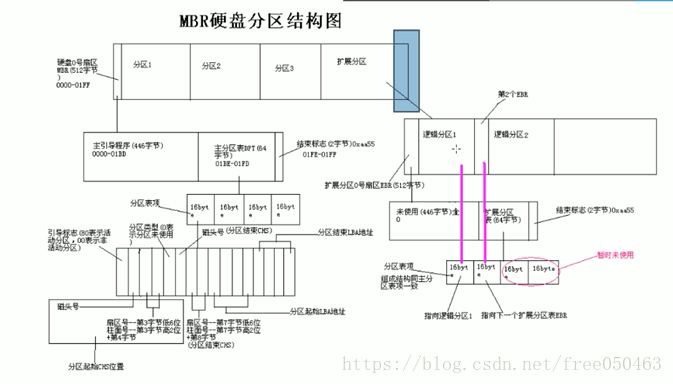

  • 磁盘引导记录MBR由4个部分组成,放在0扇区
    1. 主引导程序(偏移地址0000H—008H),它负责从活动分区中装载,并运行系统引导程序
    2. 出错信息数据区,偏移地址0089H—00E1H为出错信息,00E2H—01BDH全为0字节
    3. 分区表(DPT,Disk Partition Table)含4个分区项,偏移地址01BEH—01FDH,每个分区表项长16个字节,共64字节为分区项1、分区项2、分区项3、分区项4
    4. 结束标志字,偏移地址01FE—01FF的2个字节值为结束标志55AA

这里写图片描述

  • MBR中的DPT结构

    1. 第1字节引导标志:
      值为80H表示为活动分区
      值为00H表示非活动分区
    2. 第2、3、4字节
      起始磁头号-第2字节;
      起始扇区号-第3字节的低6位;
      起始柱面号-第3字节的高3位+第4字节8位
    3. 第5字节,分区类型符
      00H- -表示该分区未用
      06H- -FAT16基本分区
      0BH- -FAT32基本分区
      05H- -扩展分区
      07H- -NTFS分区
      0FH- -(LBA模式)扩展分区(83H位Linux分区)
    4. 第6、7、8字节
      结束磁头号-第6字节;
      结束扇区号-第7字节的低6位;
      结束柱面号-第7字节的高2位+第8字节
    5. 第9、10、11、12字节
      本分区之前已用的扇区数
    6. 第12、14、15、16字节
      本分区的总扇区数

3. GPT分区

为了兼容与所有的磁盘,在扇区的定义上面,大多会使用所谓的逻辑区块地址(LBA)来处理,GPT将磁盘所有区块以LBA来规划,而第一个LBA称为LBA0,与MBR仅使有一个区块不同,GPT除了前面的34个LBA之外,整个磁盘的最后33个LBA也拿来作为另一个备份

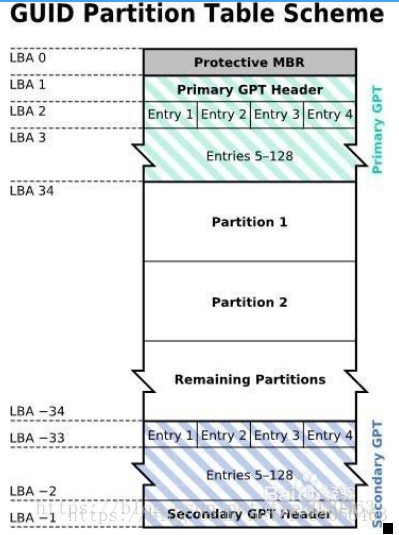

这里写图片描述

  • LBA0(MBR相容区块)
    假设的MBR,避免旧系统不识别GPT分区
  • LBA1(GPT表头记录)
    记录分区本身位置与大小,同时记录了备份用的GPT分区放置位置以及分区表的检验机制码(CRC32)

  • LBA2-33(实际记录分区信息)
    从LBA2区块开时,每个LBA都可以记录4笔分区记录,所以默认情况下可以有4×32=128笔分区记录,因为每个LBA有512bytes,因此每个记录用到128bytes的空间,除了每个记录所需要的标识符和相关记录外,GPT在每个记录中分别提供64bits来记录开始/结束的扇区号码,因此,GPT分区表对于单一分区来说,他的最大容量限制就是8ZB。

为了对比理解附一个结构图

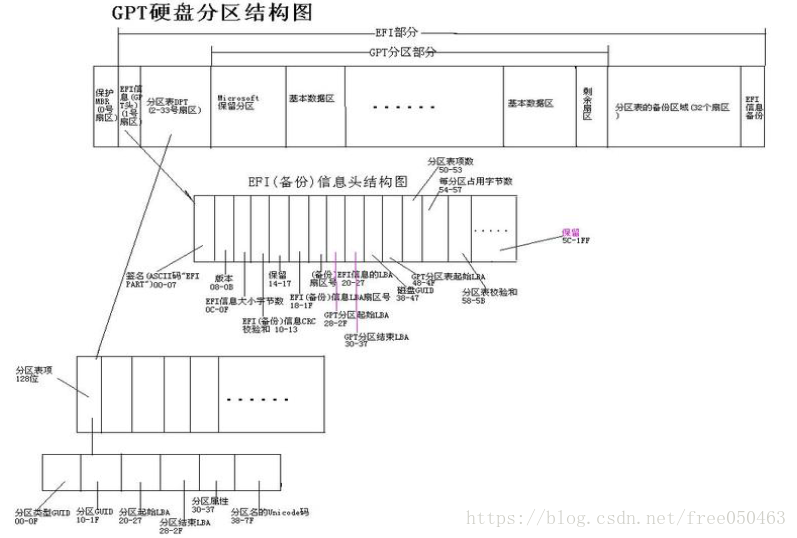

这里写图片描述
附表 支持GPT格式的系统

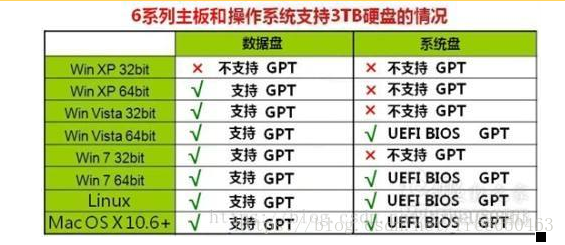

这里写图片描述
注:分区工具无法转换MBR,可能导致的原因是磁盘内存在资料,解决方法,将所有分区格式化

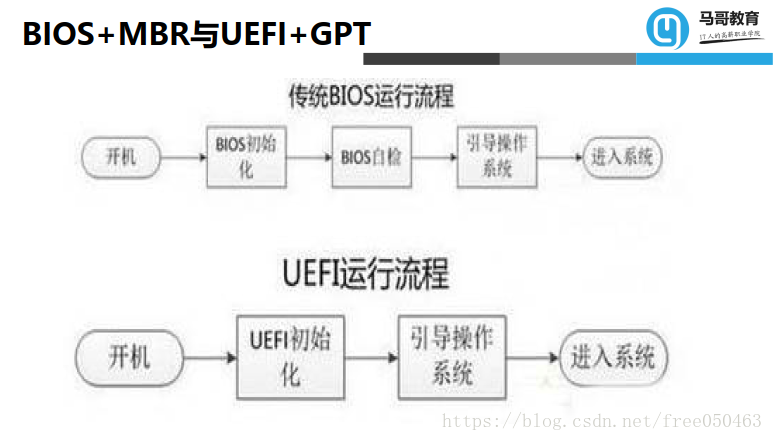

引导

  • 旧电脑bios配合MBR引导分区
  • 新电脑UEFI配合GPT引导分区
  • bios配合GPT不能启动计算机,只能当数据盘
    这里写图片描述
