1 前言

        UDP 全称为用户数据报协议（User Datagram Protocol），是一种无连接、不可靠的、基于数据报 的传输层协议。它没有确认机制和重传机制，因此传输速度相对较快，但也可能因为网络拥堵等原 因导致数据丢失或乱序。在物联网中，UDP 适用于一些对实时性要求较高、对数据完整性要求较低的场景，如音频和视频流传输。

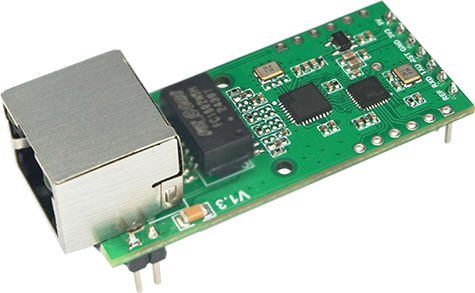

        FS100P-W1E1 是飞思创推出的高性能串口转以太网模块。

        极简设计： 7PIN插针封装，集成LDO、网络变压器、RJ45，体积小巧易集成。

        数据透传： 内置DTU固件，仅需一次配置，上电自动实现串口到网络的透明传输。

        协议丰富： 支持TCP/UDP/MQTT/HTTP，TCP和UDP支持Server/Client工作模式。

        稳定可靠： 内置掉线重连、心跳包、KeepAlive机制，支持FOTA远程升级。

        开箱即用： 借助可视化配置工具，小白也能5分钟完成服务器连接。

        产品链接：点击跳转

2 环境搭建

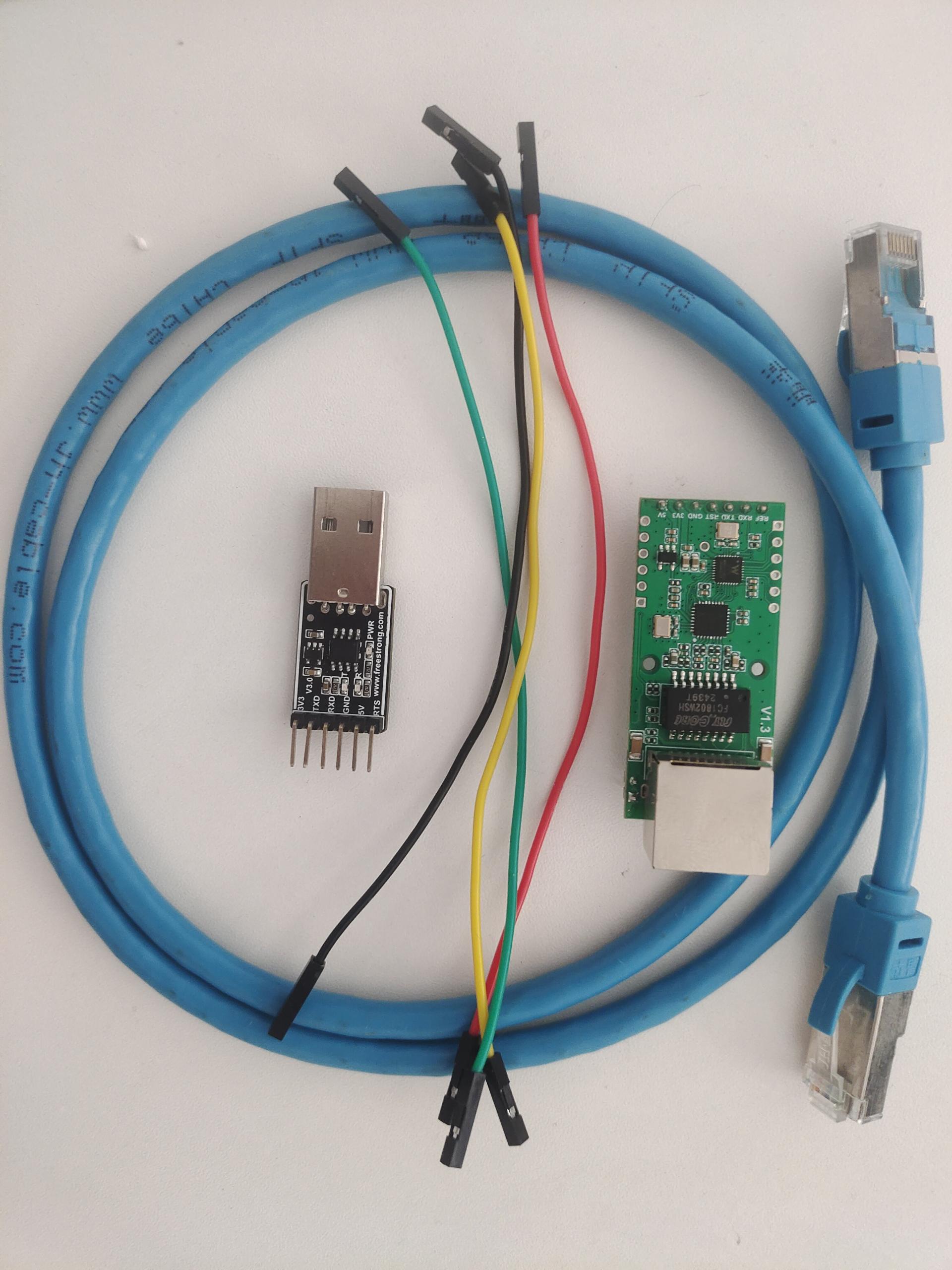

2.1 硬件准备

1. FS100P串口转以太网模块。
2. USB转TTL模块，包括4根杜邦线。
3. 1根网线。
4. 1台路由器或交换机。

2.2 软件准备

        SerialPort_To_Network_ConfigTools参数配置软件。

2.3 驱动检查

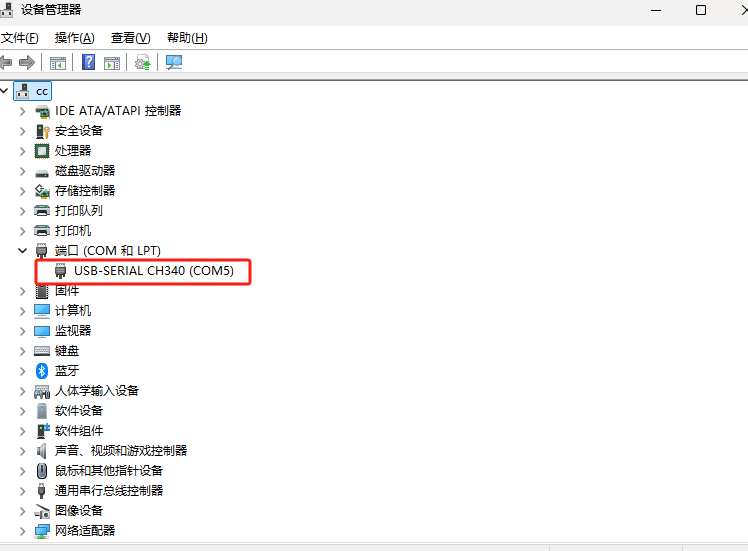

        打开电脑的设备管理器，查看是否有CH340驱动，图中是已经装好驱动的，如果在端口处没有该设备，可以在产品资料包里找到该驱动并安装。

3 UDP服务器通信配置与交互

3.1 硬件连接

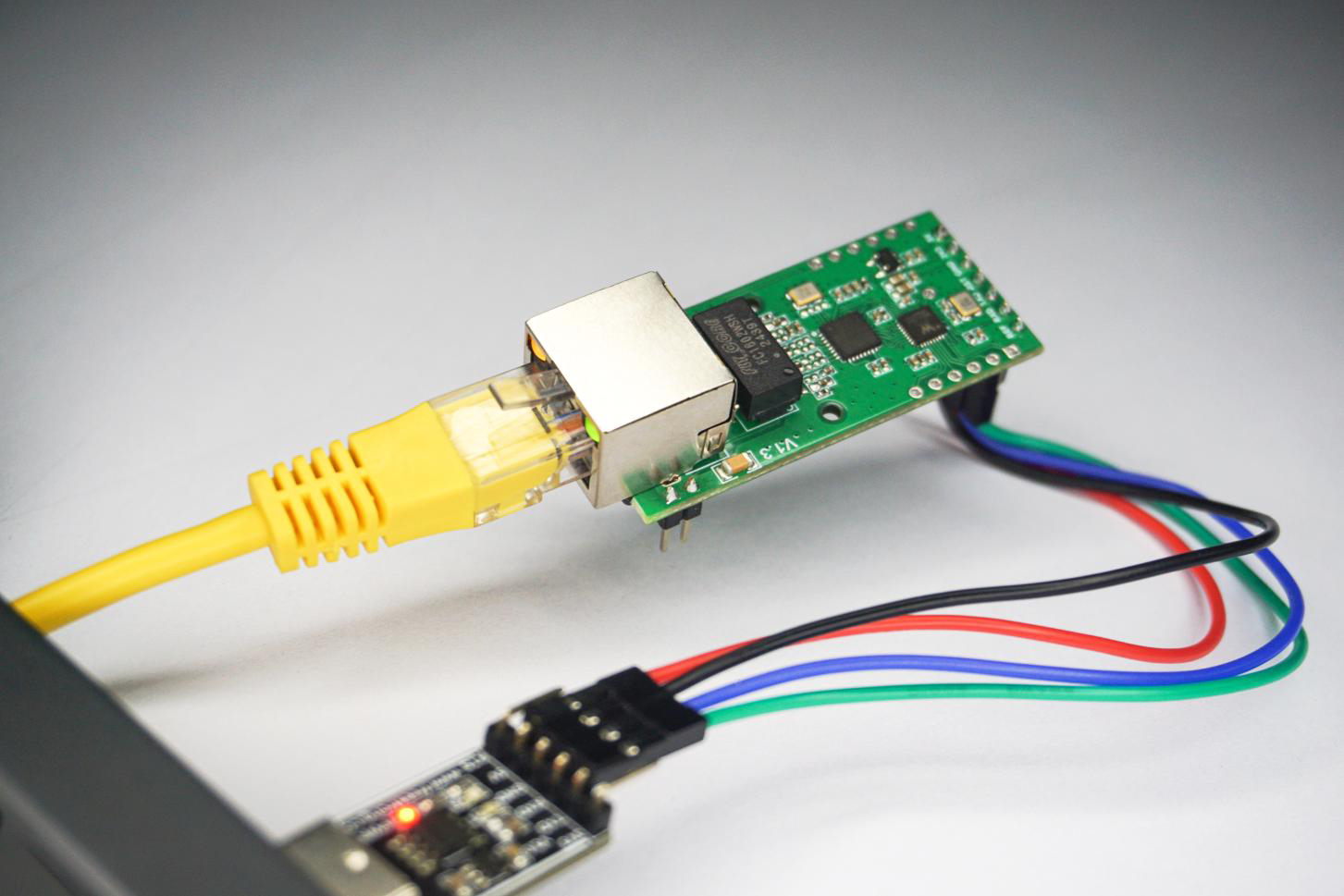

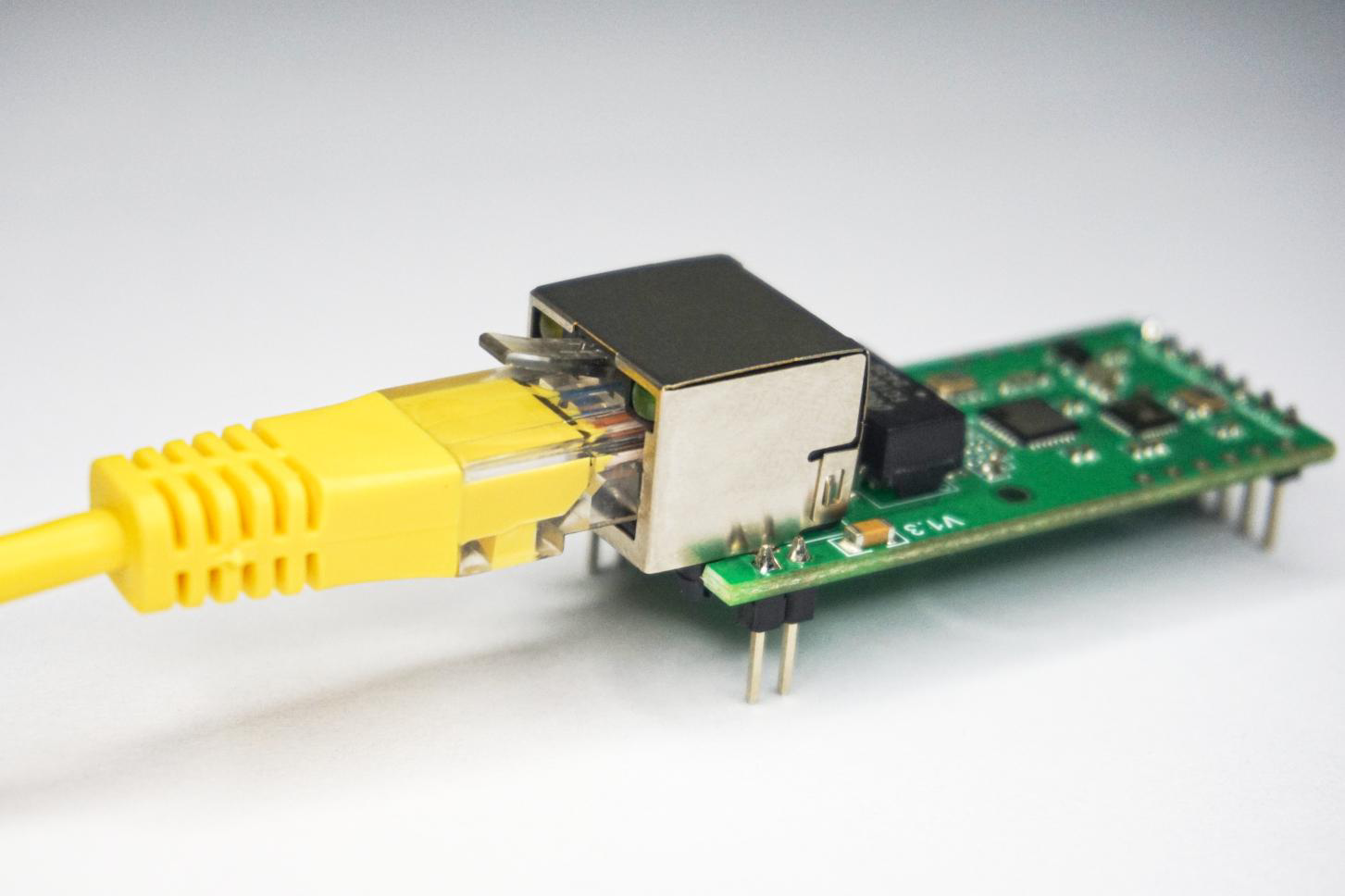

        1.将网线的一端插到FS100P的RJ45接口上，另一端插到交换机或路由器上。

        注：DTU通过网线直连电脑时，电脑的以太网端口将被独占，导致该网卡无法接入互联网，此时DTU无法与公网服务器通信。若需同时访问互联网，可在电脑端启用网络桥接，将有线网卡（连接DTU）与无线网卡（连接WLAN）桥接。

        2.DTU通过杜邦线连接到USB转TTL模块上，测试只需接电源线（3V3或5V）、GND、TXD、RXD即可，USB转TTL另外一端接入电脑，串口线是交叉连接。

        3.通电后，Link常亮（绿灯），ACT闪烁（黄灯），说明可以进行配置参数。

        注：如果采用外接电源，调试时需要“共地”，即DTU、电源、USB转TTL三者的GND接在一起。

3.2 开启UDP服务器

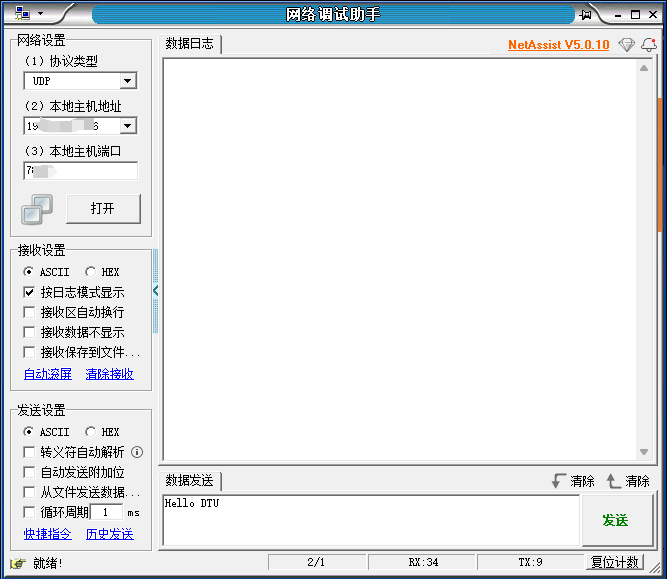

        打开网络调试助手软件，在协议类型选项中选择“UDP”。接着，选取本机地址，并设置好主机端口，最后点击“打开”按钮以完成相关操作。

3.3 打开配置工具读取基本信息

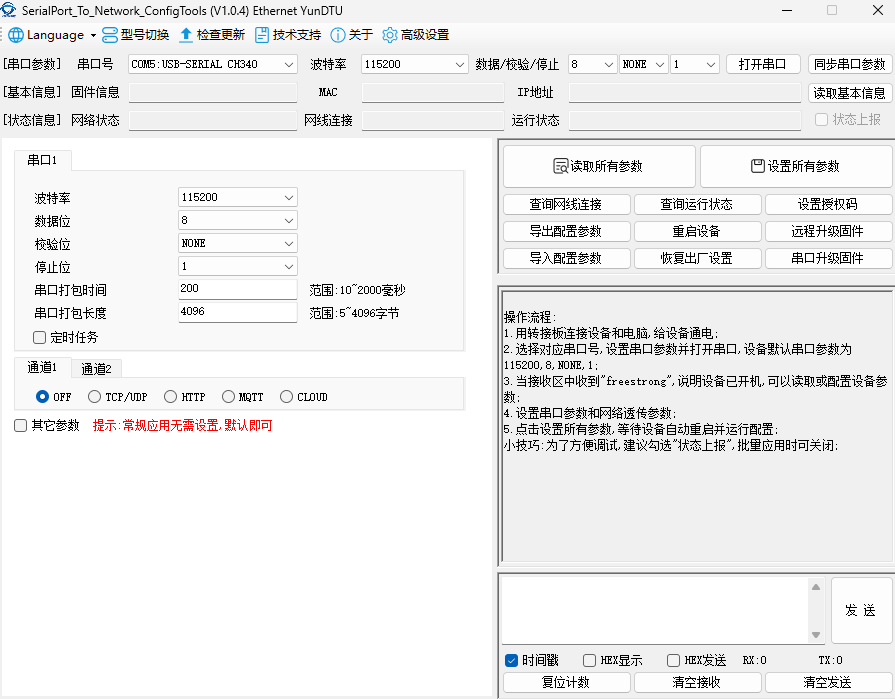

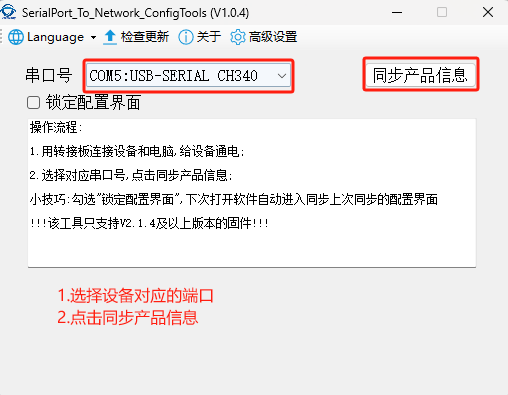

        在资料包里双击打开SerialPort_To_Network_ConfigTools参数配置软件->选择设备对应的端口->点击同步产品信息。

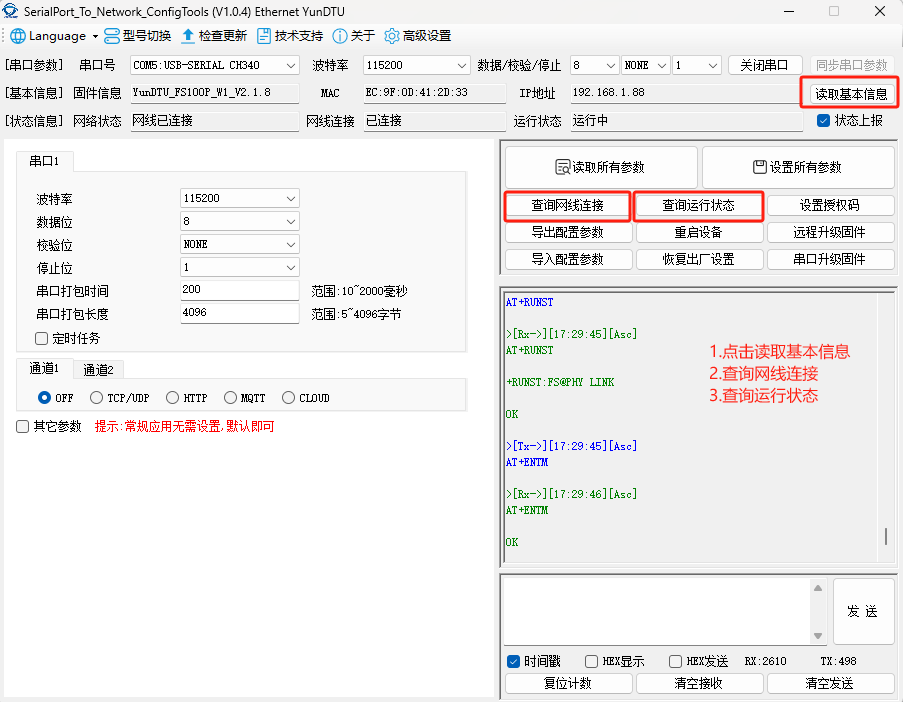

        点击读取基本信息，查看固件信息，MAC和IP地址>点击查询网线连接，确认模块与电脑之间是否存在有效的物理连接->点击查看运行状态，了解当前网络状态。

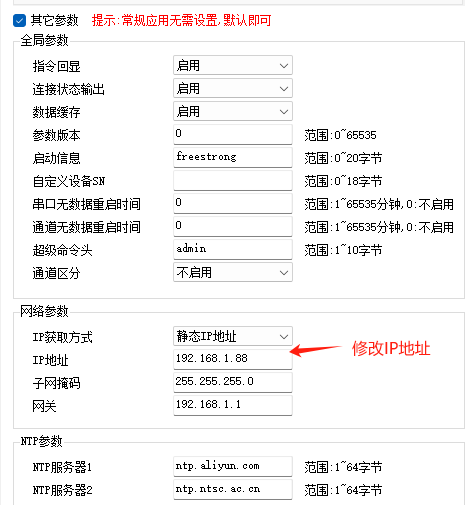

        注意事项：FS100P默认使用静态IP 192.168.1.88，若局域网IP冲突，需在配置工具的【其他参数→网络参数】中手动修改，或配置为DHCP动态获取方式。

3.4 填写连接参数进行初始化

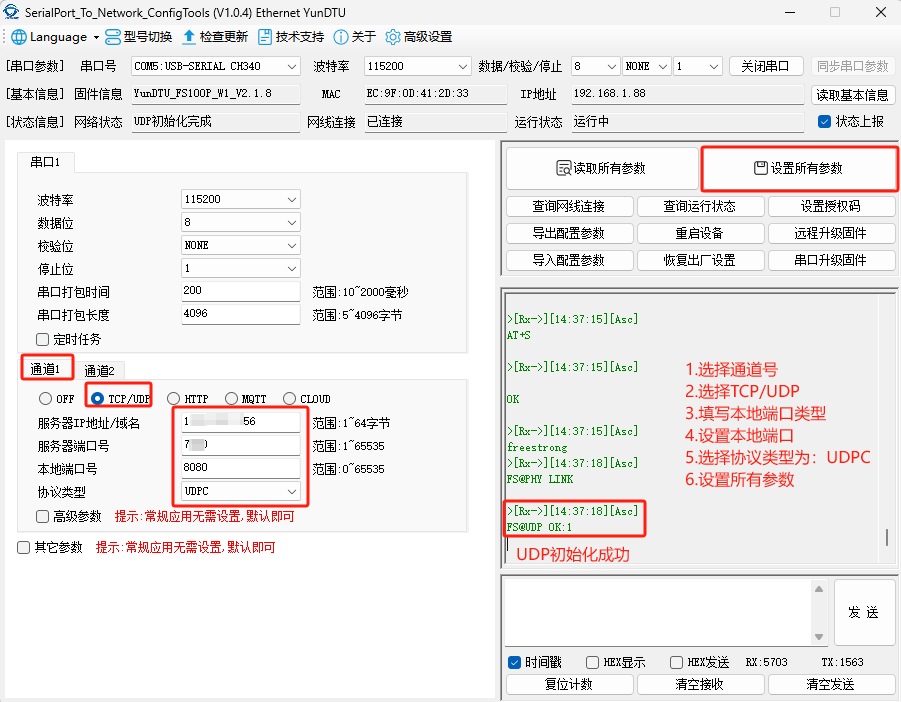

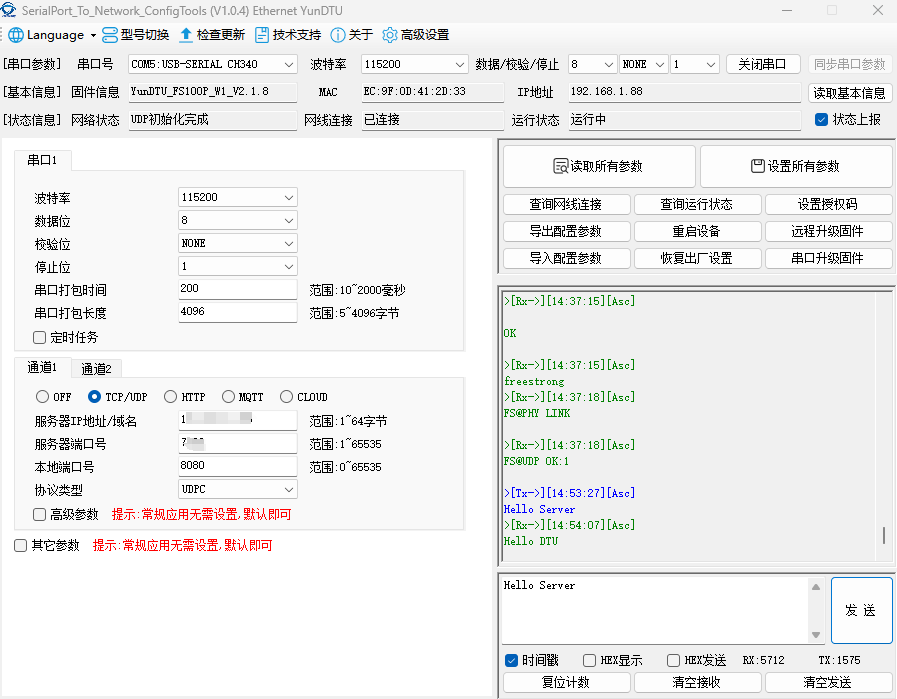

        等待设备显示“FS@UDP OK:1”，表示UDP初始化成功。如果出现其他返回值，则说明存在问题。此时，可以根据资料手册查找对应返回值所代表的含义，或者联系飞思创的技术支持协助解决。

        注意事项：在使用时需将电脑的防火墙关闭，以保障操作顺利进行。

3.5 通信测试

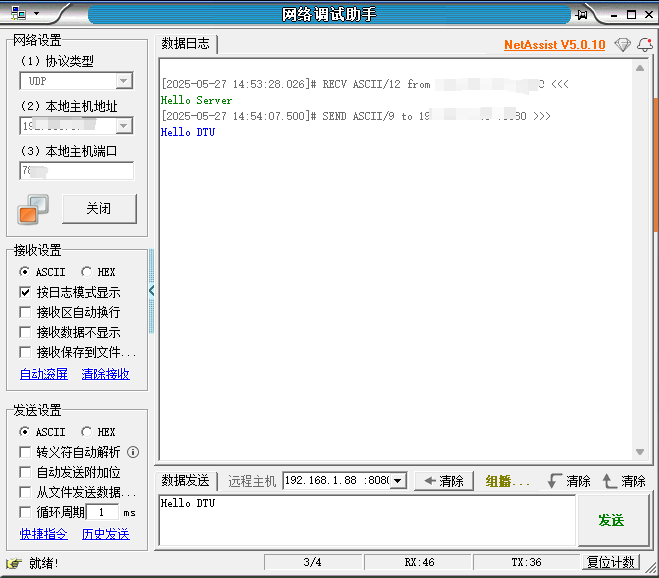

        DTU向服务端发送‘Hello Server’消息，服务端接收到后，向客户端发送‘Hello DTU’消息，表示数据交互成功。

4 总结

        本篇文章详细介绍了如何利用FS100P的UDP功能，实现与UDP服务器通信。感谢大家的观看！如果您对本文有任何疑问，或希望进一步了解该产品，请随时通过私信或评论区留言，我们将尽快回复您的消息！
