OTN技术

光传送网(optical transport network)简称OTN，网络的一种类型，是指在光域内实现业务信号的传送、复用、路由选择、监控，并且保证其性能指标和生存性的传送网络。

内容介绍

光传送网(OTN) 技术是电网络与全光网折衷的产物，将SDH 强大完善的OAM&P 理念和功能移植到了WDM 光网络中，有效地弥补了现有WDM 系统在性能监控和维护管理方面的不足。OTN 技术可以支持客户信号的透明传送、高带宽的复用交换和配置(最小交叉颗粒为ODU1，约为2.5 Gbit/s)，具有强大的开销支持能力，提供强大的OAM 功能，支持多层嵌套的串联连接监视(TCM) 功能、具有前向纠错(FEC)支持能力。

层次结构

它满足ITU-T 6.805中规定的传送网的通用模型，遵循其分层结构、信息定义、客户关系、网络拓扑、功能界定等。光传送网的层次结构自上而下依次为：电路(客户)层网络、光通道层网络、光复用段层网络、光传输段层网络和物理媒质层网络。

技术特点

OTN技术作为一种新型组网技术，相对已有的传送组网技术，其主要优势如下：

1、多种客户信号封装和透明传输。

基于ITU-TG.709的OTN帧结构可以支持多种客户信号的映射和透明传输，如SDH、ATM、以太网等。

2、大颗粒的带宽复用，交叉和配置。

OTN目前定义的电层带宽颗粒为光通路数据单元，光层的带宽颗粒为波长，其复用、交叉和配置的颗粒明显要大很多，对高宽带数据客户业务的适配和传送效率有显著提升。

3、强大的开销和维护管理能力。

OTN提供了和SDH类似的开销管理能力，OTN光通路层的OTN帧结构大大增强了OCh层的数字监视能力。OTN还提供层嵌套串联连接监视(TCM)功能，这样使得OTN组网时，釆用端到端和多个分段同时进行性能监视的方式成为可能。

4、增强了组网和保护能力。

通过OTN帧结构、ODUk交叉和多维度可重构光分插复用器(ROADM)的引入，大大增强了光传送网的组网能力，改变了目前基于SDHVC-12/VC-4调度带宽和WDM点到点提供大容量传送带宽的现状。

保护方式

1、点到点的线路（光复用段OMS)保护倒换方案，其原理是当工作链路传输中断或性能劣化到一定程度后，系统倒换设备将主信号自动转至备用光纤系统来传输，从而使接收端仍能接收到正常的信号而感觉不到网络已出现了故障。

2、光层保护方式(1：1)，是由一个备用保护系统和一个工作系统组成的保护网络，系统的冗余度显然为100%。

3、光链路保护方式(1+1)，是由一个备用保护系统与一个工作系统组成的保护网络。

4、M:N方式，资源共享的保护方式，通常采用通道保护方式。是由m个备用保护系统和n个工作系统组成的复用段保护网络；

5、核心传输网DWDM的自愈环网保护恢复技术一自愈环网SHR(Self Healing Ring)就是无需人为干预，利用网络具有发现替代传输路由并重新建立通信的能力，在极短的时间内从失效的故障中自动恢复所携带的业务的环网。

主要问题

1、技术细节有待突破。

2、标准化需要深入完善。

OTN发展

OTN不仅可提供“管道”，还具备组网功能。同时，OTN的应用还增加了网络配置的灵活性，并能够提供网络保护、提高安全性。除了降低网络建设成本，OTN的引入还可以改善WDM设备的可管理性、快速故障定位、业务保护、快速开展业务、网络碎片整理、减少备件种类、投资保护、全业务支持等能力。不管是光交叉还是电交叉，在未来几年都将会不断有更大容量的OTN设备面世。在适应全业务发展的同时，其强大的网络支撑能力也将对数据业务发展起到强大的推动作用。我们将看到，能够提供大颗粒带宽的调度与管理的OTN不再是点对点的管道，而真正成为能够灵活调度、具备保护恢复功能的新一代光网络。

相关讯息

2023年4月24日，由上海市通信管理局、上海市经济和信息化委员会联合主办的上海市千兆光网建设应用“光耀申城”行动计划启动大会召开，正式开启上海光联万物新时代。按照千兆光网建设应用“光耀申城”行动计划设定的目标，力争到2023年，在用网体验上，上海固定宽带平均接入带宽超过400mbps，平均下载速率超过80mbps，保持全国光网城市领先地位，迈入全球顶尖城市行列；在创新应用上，千兆光网典型案例超过1000个，加快应用场景从个人端向企业端、政府端延伸，开展垂直行业应用创新规模化推广。

转自：百度百科-验证

---

城域波分环四环五即将进行建设，本次工程采用华为华为下一代智能光传送平台OTN设备OptiX OSN 8800和OptiX OSN 6800。本文主要对OTN技术涉及的网络结构、复用方式、帧结构、ROADM技术和OptiX OSN 8800和OptiX OSN 6800设备特点及本次工程配置主要单元盘作个简要介绍。

一、OTN技术

光传送网OTN（Optical Transport Network）是由ITU-T G.872、G.798、G.709 等建议定义的一种全新的光传送技术体制，它包括光层和电层的完整体系结构，对于各层网络都有相应的管理监控机制和网络生存性机制。OTN 的思想来源于SDH/SONET 技术体制（例如映射、复用、交叉连接、嵌入式开销、保护、FEC 等），把SDH/SONET 的可运营可管理能力应用到WDM 系统中，同时具备了SDH/SONET 灵活可靠和WDM 容量大的优势。

除了在 DWDM 网络中进一步增强对 SONET/SDH 操作、管理、维护和供应 (OAM&P) 功能的支持外，OTN核心协议ITU G.709 协议（基于 ITU G.872）主要对以下三方面进行了定义。

首先，它定义了 OTN 的光传输体系；

其次，它定义了 OTN 的开销功能以支持多波长光网络；

第三 ，它定义了用于映射客户端信号的 OTN 的帧结构、比特率和格式。

OTN技术是在目前全光组网的一些关键技术(如光缓存、光定时再生、光数字性能监视、波长变换等)不成熟的背景下基于现有光电技术折中提出的传送网组网技术。OTN在子网内部通过ROADM进行全光处理而在子网边界通过电交叉矩阵进行光电混合处理，但目标依然是全光组网，也可认为现在的OTN阶段是全光网络的过渡阶段。

1、OTN网络结构

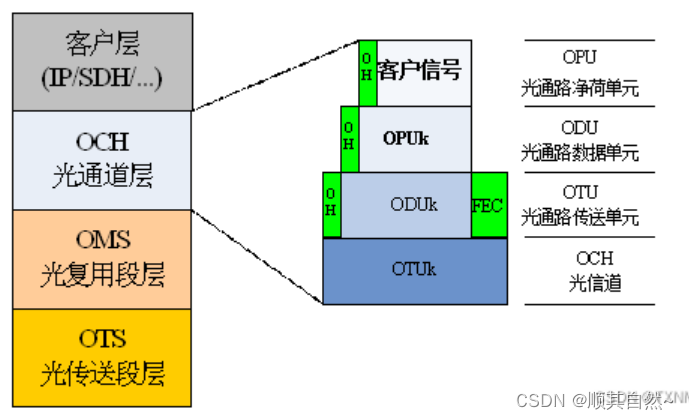

按照OTN技术的网络分层，可分为光通道层、光复用段层和光传送段层三个层面。另外，为了解决客户信号的数字监视问题，光通道层又分为光通路净荷单元（OPU）、光通道数据单元(ODUk) 和 光通道传送单元(OTUk)三个子层，类似于SDH技术的段层和通道层。如下图所示：

2、OTN复用结构

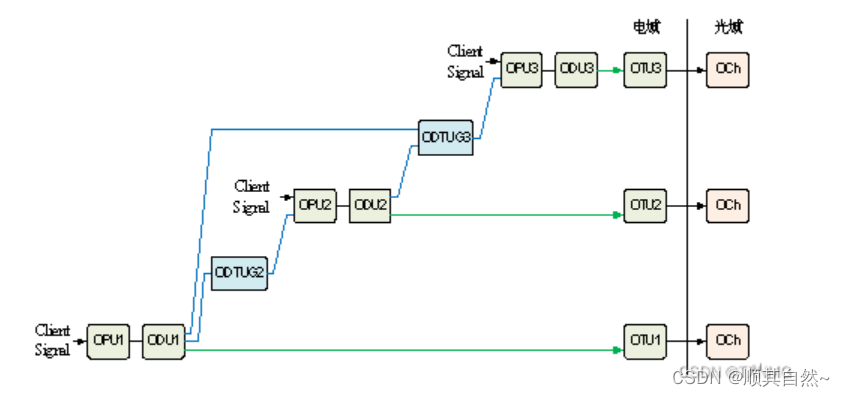

OTN复用结构也类似SDH复用结构，如图所示：

OTU、ODU（包括 ODU 串联连接）以及 OPU 层都可以被分析和检测。按照 ITU G.709 之规定，当前的测试解决方案可以提供三种线路速率：

1）OTU1 (255/238 x 2.488 320 Gb/s ≈ 2.666057143 Gb/s) 也称为 2.7 Gb/s

2）OTU2 (255/237 x 9.953280 Gb/s ≈ 10.709225316 Gb/s) 也称为 10.7 Gb/s

3）OTU3 (255/236 x 39.813120 Gb/s ≈ 43.018413559 Gb/s) 也称为 43 Gb/s

每种线路速率分别适用于不同的客户端信号：

1）OC-48/STM-16 通过 OTU1 传输

2）OC-192/STM-64 通过 OTU2 传输

3）OC-768/STM-256 通过 OTU3 传输

4）空客户端（全为 0）通过 OTUk (k = 1, 2, 3) 传输

5）PRBS 231-1 通过 OTUk (k = 1, 2, 3) 传输

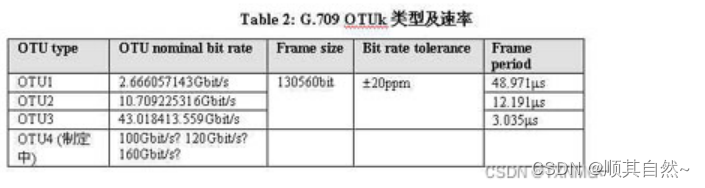

对于不同速率的G.709OTUk信号，即OTU1，OTU2，和OTU3具有相同的帧尺寸，即都是4´4080个字节，但每帧的周期是不同的，这跟SDH的STM-N帧不同。SDHSTM-N帧周期均为125微妙，不同速率的信号其帧的大小是不同的。G.709已经定义了OTU1，OTU2和OTU3的速率，关于OTU4速率的制定还在进行中，尚未最终确定。如下表所示：

3、OTN帧结构

当 OTU 帧结构完整（OPU、ODU 和 OTU）时，ITU G.709 提供开销所支持的 OAM&P 功能。

1）OTN 规定了类似于SDH的复杂帧结构

2）OTN 有着丰富的开销字节用于OAM

3）OTN 设备具备和SDH类似的特性，支持子速率业务的映射、复用和交叉连接、虚级联

4、ROADM技术

ROADM是一种类似于SDH ADM光层的网元，它可以在一个节点上完成光通道的上下路(Add/Drop)，以及穿通光通道之间的波长级别的交叉调度。它可以通过软件远程控制网元中的ROADM子系统实现上下路波长的配置和调整。目前，ROADM子系统常见的有三种技术：平面光波电路（Planar Lightwave Circuits，PLC）、波长阻断器（Wavelength Blocker，WB）、波长选择开关（Wavelength Selective Switch，WSS）。

三种ROADM子系统技术，各具特点，采用何种技术，主要视应用而定。根据对北美运营商的统计，超过70%的需求仍然是2维的应用，而只有约10%的ROADM节点，将会采用4维或以上的节点。因此，基于WB/PLC的ROADM，可以充分利用现有的成熟技术，对网络的影响最小，易于实现从FOADM到2维ROADM的升级，具有极高的成本效益。而基于WSS的ROADM，可以在所有方向提供波长粒度的信道，远程可重配置所有直通端口和上下端口，适宜于实现多方向的环间互联和构建Mesh网络。

二、华为OTN设备OptiX OSN 8800和OptiX OSN 6800

OptiX OSN 6800 智能光传送平台（简称OptiX OSN 8800）和OptiX OSN 6800 集成型智

能光传送平台（简称OptiX OSN 3800）统称为华为下一代智能光传送平台。

设备外观如图所示：

1、产品功能特性

1）传输容量

OptiX OSN 8800 I 采用密集波分复用技术，可分为40 波系统，80 波系统：

40 波系统频率间隔为100GHz，单波可支持2.5Gbit/s、10Gbit/s 和40Gbit/s 三种速

率。

80 波系统频率间隔为50GHz，单波可支持10Gbit/s 和40Gbit/s 两种速率。

OptiX OSN 6800 提供两种波分复用技术规格：

l 密级波分复用技术DWDM，频率间隔为100GHz 和50GHz，单波可支持2.5Gbit/

s、5Gbit/s、10Gbit/s 和40Gbit/s 四种速率。

l 粗波分复用技术CWDM，波长间隔为20nm，单波可支持5Gbit/s 速率。

2）交叉能力

OptiX OSN 8800 I 支持ODU1 或ODU2 通过交叉板实现的集中调度：最大集中交叉调度能力为1.28Tbit/s，交叉颗粒为ODU1、ODU2。

OptiX OSN 6800 I支持ODU1、ODU2、GE 业务的电层集中调度，支持GE 业务、ODU1 信号和Any 业务通过位于对偶板位的单板实现的分布式调度：

TN11XCS交叉单元对于ODU1 和ODU2 信号，最大可以支持320Gbit/s 的交叉调度容量。对于GE 业务，最大可以支持160Gbit/s 的交叉调度容量。

TN12XCS：交叉单元对于ODU1 和ODU2 信号，最大可以支持360Gbit/s 的交叉调度容量。对于GE 业务，最大可以支持180Gbit/s 的交叉调度容量。

3）保护机制

OptiX OSN 8800 I 提供完善的网络保护机制，包括光线路保护、光通道保护、 子网连接保护 SNCP（Subnetwork Connection Protection）、 ODUk 环网保护、 光波长共享保护 OWSP（Optical Wavelength Shared Protection）。其中，光通道保护包括： 客户侧1+1 保护、 板内1+1 保护。SNCP 保护可以分为： ODUk SNCP 保护、 支路SNCP 保护

OptiX OSN 6800 提供完善的网络保护机制，包括光线路保护、光通道保护、 子网连接保护 SNCP（Subnetwork Connection Protection）、、 光波长共享保护 OWSP（Optical Wavelength Shared Protection）。其中，光通道保护包括： 客户侧1+1 保护、 板内1+1 保护。SNCP 保护可以分为：SW SNCP 保护、ODUk SNCP 保护、VLAN SNCP。

4）子架槽位

OptiX OSN 8800 I 子架的单板插放区和子架接口区共提供49 个槽位

OptiX OSN 6800 子架的单板插放区共提供21 个槽位

5）电源容量

OSN8800子架，在当成电子架使用时，最大功耗在4800W，需要2路50A电流，主备就是4路50A电流，所以当1柜2个8800子架时，PDU的空开都是50A，共8个

由于6800最大功耗在1200W以下，只需提供30A电流即可，所以当8800和2×6800共机柜时，PDU的空开是4个50A＋4个30A

比较OptiX OSN 8800和OptiX OSN 6800的功能特性，所实现的功能基本一致，OptiX OSN 8800和OptiX OSN 6800的主要区别是交叉容量OptiX OSN 8800比OptiX OSN 6800大，OptiX OSN 8800提供槽位比OSN6800多，相应功耗也比OptiX OSN 6800大。OptiX OSN 6800无需交叉盘可通过对偶槽位对业务进行分布式调度，OptiX OSN 8800不支持该功能。

2、设备系统架构和主要单元盘

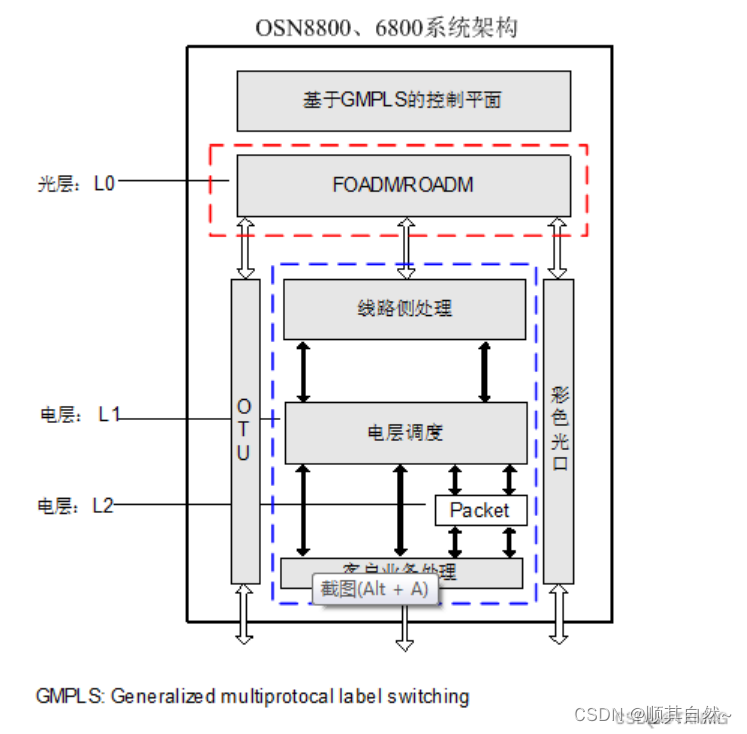

设备系统架构如图所示

从系统架构图可以了解华为OTN设备和传统波分设备多出了光层面光交叉调度（红色虚线）和电层面交叉调度（蓝色虚线）。

华为OTN设备支持光层面光交叉调度的单元盘有

RMU9 9 端口ROADM 合波板

ROAM 动态波长接入板

WSD9 9 端口波长选择性倒换分波板

WSM9 9 端口波长选择性倒换合波板

WSMD2 2 端口可配置光分插复用板

WSMD4 4 维可配置光分插复用板

电层面的交叉调度相当于将传统波分的OUT单元盘拆成三个单元盘，业务侧为业务处理单元盘，波分侧为线路单元盘，中间为交叉单元盘。

华为OptiX OSN 8800和OptiX OSN 6800系统按功能单元细分为14 种单

• 光波长转换类单板
• 光合波和分波类单板
• 静态光分插复用类单板
• 动态光分插复用类单板
• 支路类单板
• 线路类单板
• 交叉类单板
• 光纤放大器类单板
• 光监控信道类单板
• 系统控制与通信类单板
• 光保护类单板
• 光谱分析类单板
• 光可调衰减类单板
• 光功率和色散均衡类单板

除静态光分插复用类单板、动态光分插复用类单板、支路类单板、线路类单板、交叉类单板外其他类型的单元盘均在传统波分设备上有体现。本次工程没有配置静态光分插复用类单板、动态光分插复用类单板，即不能实现波长调度。现主要对本次工程配置的交叉单元盘、支路单元盘、线路单元盘作简要说明。

1）交叉单元盘

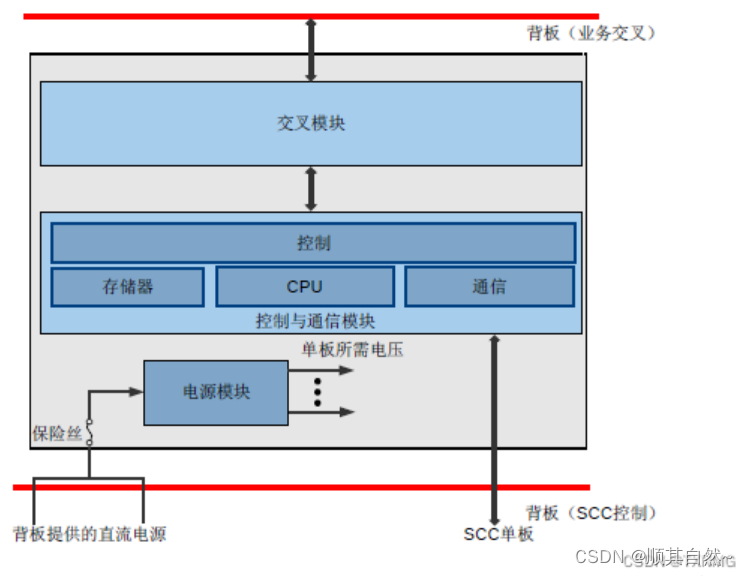

XCS集中交叉板

ODU1/ODU2电层集中调度（最大360G的交叉调度容量）

GE电层集中调度（最大180G的交叉调度容量）

2）支路单元

线路单元盘完成的功能是完成OPUK至ODUK的转换。

TQX：4 路10G 支路业务处理板

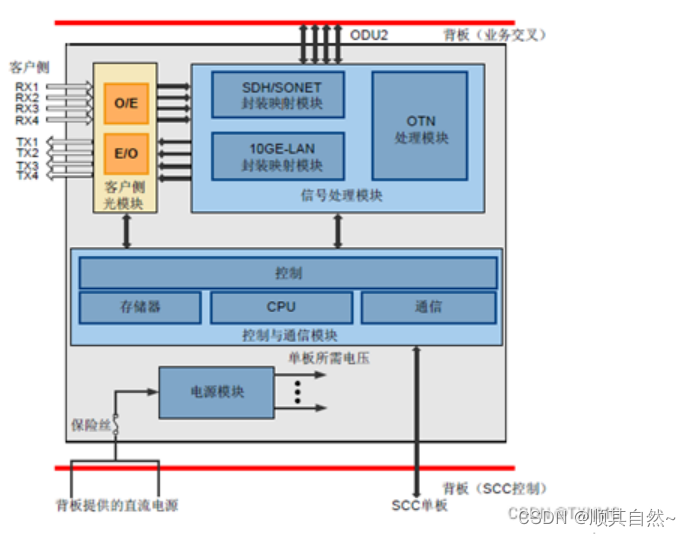

实现4 路10GE LAN/10GE WAN/STM-64/OC-192 业务光信号与4 路ODU2 电信号之间的相互转换。

3）线路单元：

线路单元盘完成的功能是完成ODUK至OUTK的转换。

NS2  单路4×ODU1/1×ODU2 汇聚OTU2 光接口板

实现将交叉调度过来的者4 路ODU1 信号或者1 路ODU2信号或者1 路ODU2e 和符合WDM 系统要求的标准波长的OTU2 光信号或者OTU2e 之间的相互转换。

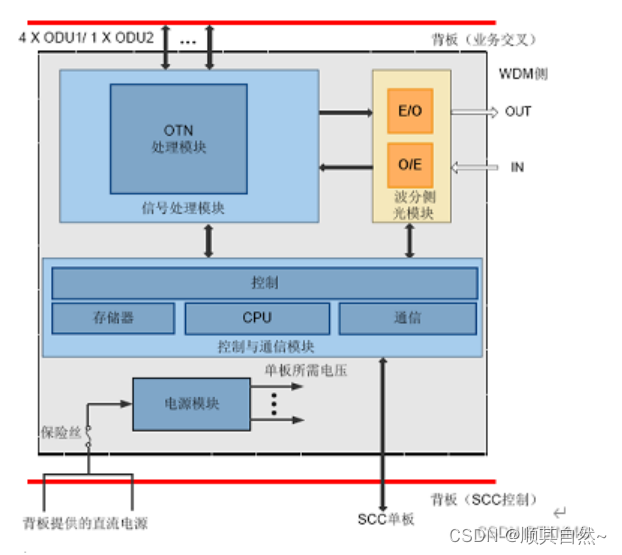

ND2 单板功能框图如下：

ND2 双路4×ODU1/2×ODU2 汇聚OTU2 光接口板

实现将交叉调度过来的8 路ODU1 信号或者2 路ODU2 信号和2 路符合WDM 系统要求的标准波长的OTU2 光信号之间的相互转换。

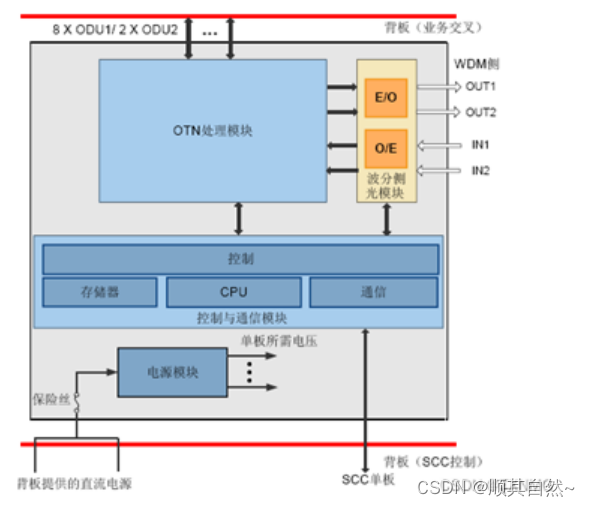

ND2 单板功能框图如下：
