OpenStack Neutron：网络类型示意图（local、flat、vlan、vxlan）；网络产品简介（dnsmasq、floating IP、安全组、FWaaS、LBaaS）

网络基本概念（network、subnet、port）

network：一个隔离的二层广播域。Neutron 支持多种类型的network，包括 local，flat，VLAN，VxLAN 和 GRE。

subnet：一个 IPv4 或者 IPv6 地址段。instance 的 IP 从 subnet 中分配。每个 subnet 需要定义 IP 地址的范围和掩码。

port：虚拟交换机上的一个端口。port 上定义了 MAC 地址和 IP 地址，当 instance 的虚拟网卡 VIF（Virtual Interface） 绑定到 port 时，port 会将 MAC 和 IP 分配给 VIF。

Project 1 : m Network 1 : m Subnet 1 : m Port 1 : 1 VIF m : 1 Instance

---

Neutorn ML2 plugin 默认使用的 mechanism driver 是 open vswitch

linux-bridge mechanism driver 支持的网络类型：local，flat。vlan，vxlan

local网络示意图：

TAP为虚拟网络设备。

local网络不能跨host部署，仅在部署在一台host内部。

---

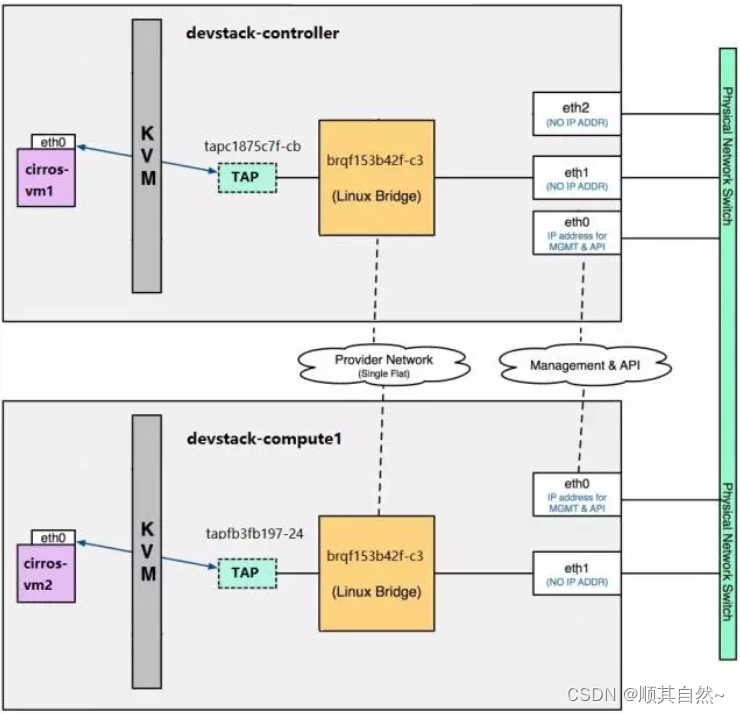

flat网络示意图：

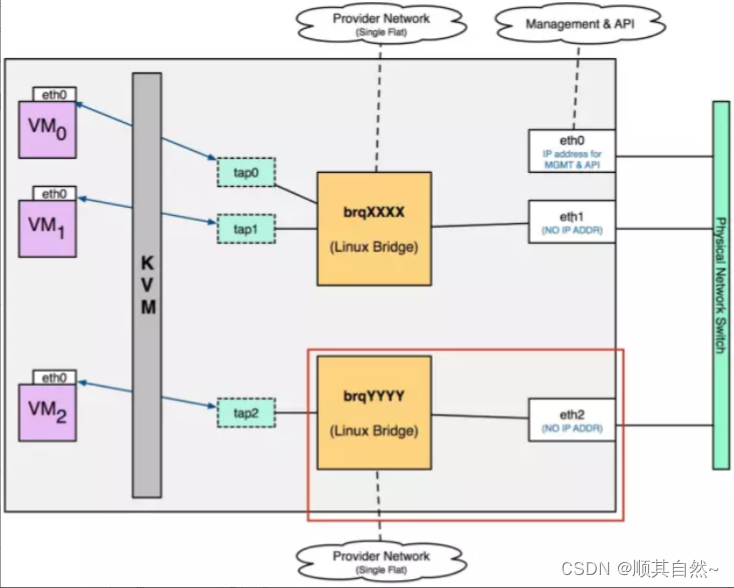

flat网络需要单独占用一块物理网卡。

---

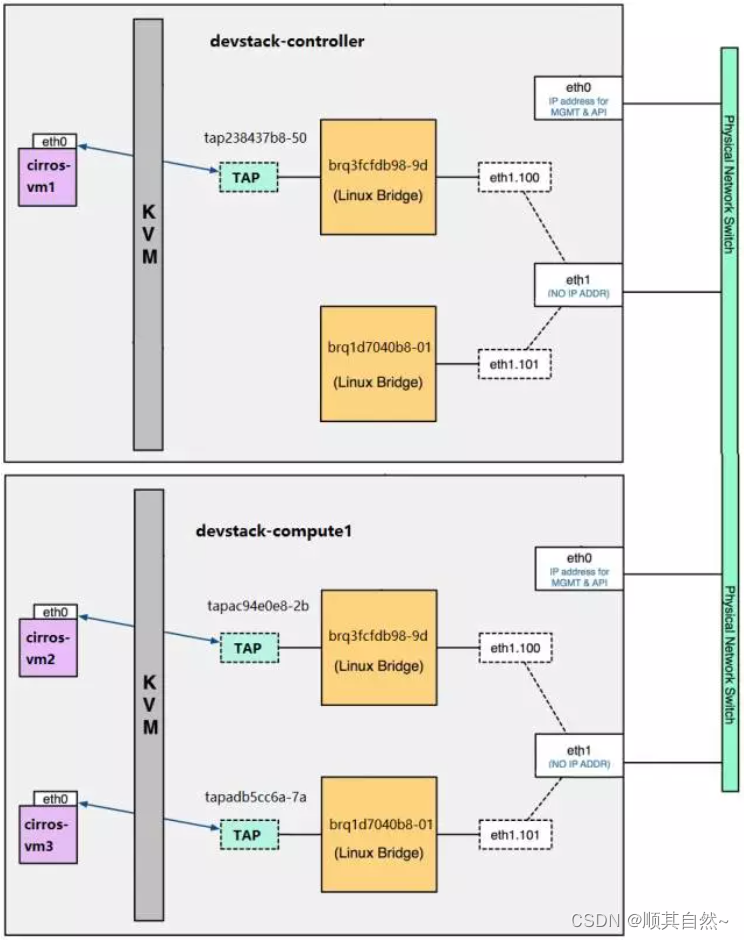

vlan网络示意图：

vlan网络基于vlan设备。

---

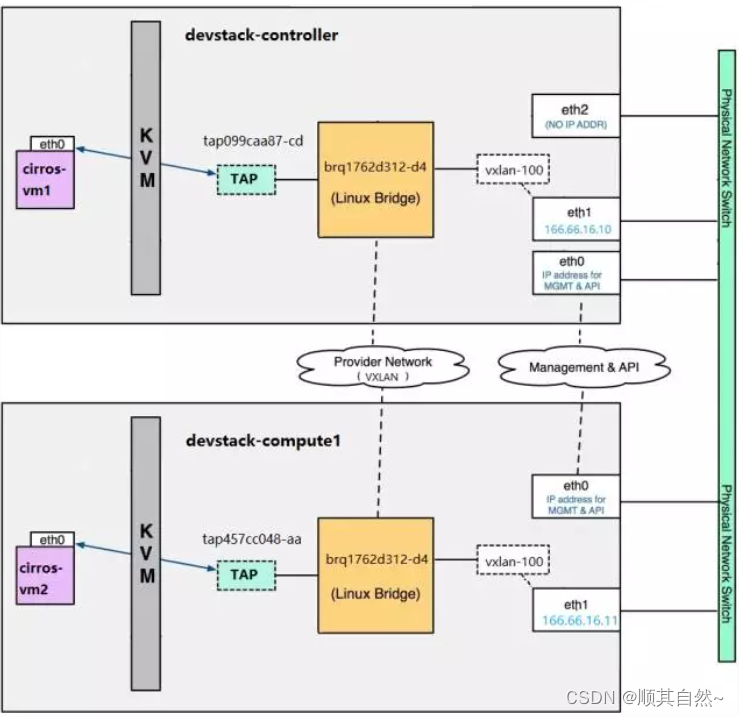

vxlan网络示意图：

vxlan网络基于vxlan设备。

---

外网示意图：

外网可以是flat网络或vlan网络，因为flat/vlan网络是直接和物理网络打通的；所以租户网络和外网通过虚拟router打通，那么租户网络就可以通过外网访问到物理网络or公网。

外网其实就是特殊的flat网络或vlan网络，需要在openstack创建时，勾选“外部网络”。

外网一定程度上可以理解为非租户网络，因为外网是打通租户网络和物理网络的枢纽，外网是不会挂VM的。

---

网络产品：dhcp、虚拟router、floating IP、L2 Population、安全组、FWaaS、LBaaS

DHCP服务：

Neutron通过Linux Network Namespace 完成隔离，使用 dnsmasq 提供 DHCP 服务

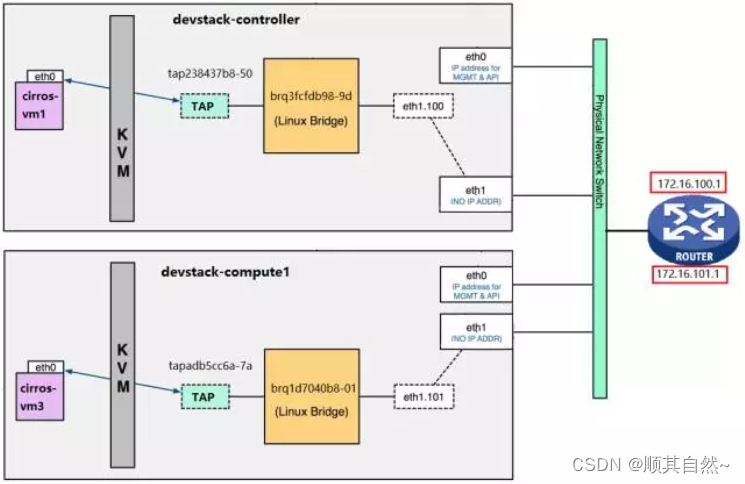

物理router：

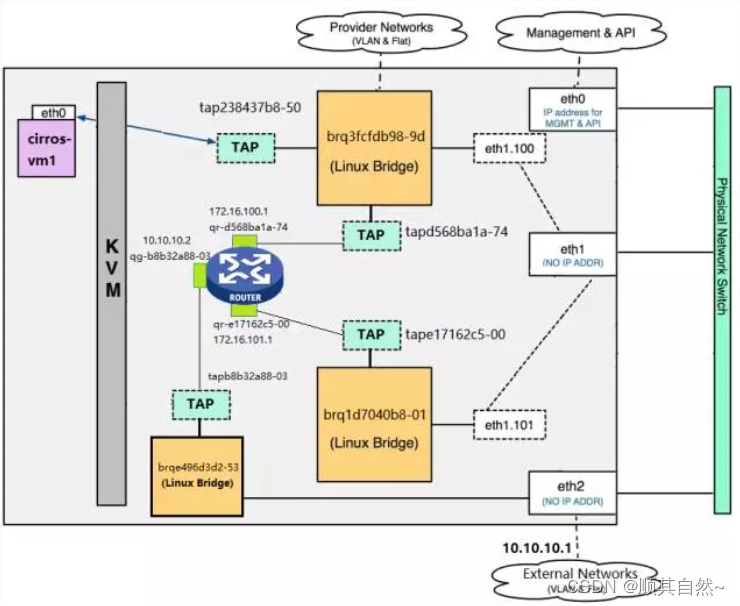

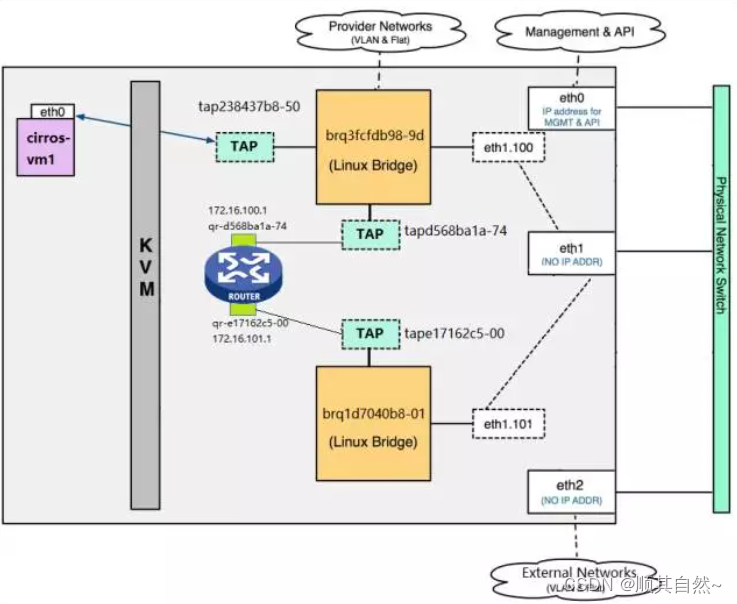

虚拟router：

floating IP：

1、floating IP 提供静态 NAT 功能，建立外网 IP 与 instance 租户网络 IP 的一对一映射　　

2、当虚拟router提供外网访问能力时，虚拟router就需要连接到外网；floating IP 是落在虚拟router连接到外网的接口上

3、相应的iptables nat配置则是落在虚拟router所在的network namespace

L2 Population：

L2 Population不是网络产品，L2 Population的作用是在 VTEP 上提供 Porxy ARP 功能，使得 VTEP 能够预先获知 VXLAN 网络的信息：

1、VM IP -- MAC 对应关系

2、VM -- VTEP 的对应关系

L2 Population保证了 VXLAN 的 Scalability。

安全组：

安全组配置落在root namespace的iptables（主要为filter表），表项匹配了linux bridge port（VM的tun接口attach到linux bridge）

安全组守护的是具体的instance：每新增一台instance，则根据安全组配置在iptables中更新相应的条目；

FWaaS：

FWaaS配置落在虚拟router的network namespac的iptables中，表项匹配了虚拟router上相应的租户网络所在的port（猜测，devstack部署的环境无法启用FWaaS功能。。。）

本质也是通过iptables实现，但是使用上更灵活；

FWaaS生效的对象是整个租户网络

FWaaS 和安全组做比较：

相同点：

1. 底层都是通过 iptables 实现。

不同点：

1. FWaaS 的 iptables 规则应用在 router 上，保护整个租户网络；安全组则应用在虚拟网卡上，保护单个 instance。

2. FWaaS 可以定义 allow 或者 deny 规则；安全组只能定义 allow 规则。

LBaaS：

通过 HAProxy 软件提供负载均衡服务。HAProxy 是一个流行的开源 load balancer。

HAProxy 是部署在network namespace中的；创建LBaaS就会创建network namespace，并attach到租户网络bridge（LBaaS和vpc slb非常相似）

open vswitch mechanism driver 支持的网络类型： local，flat，vlan，vxlan，gre

local网络示意图：

local网络不能跨host部署，仅在部署在一台host内部。

---

flat网络示意图：

flat网络需要单独占用一块物理网卡。

---

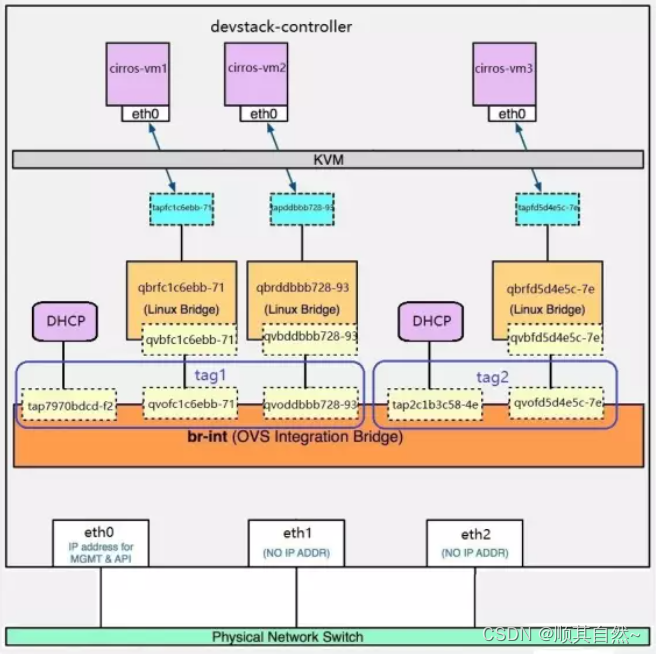

vlan网络示意图：

vlan网络基于ovs设备的vlan功能

---

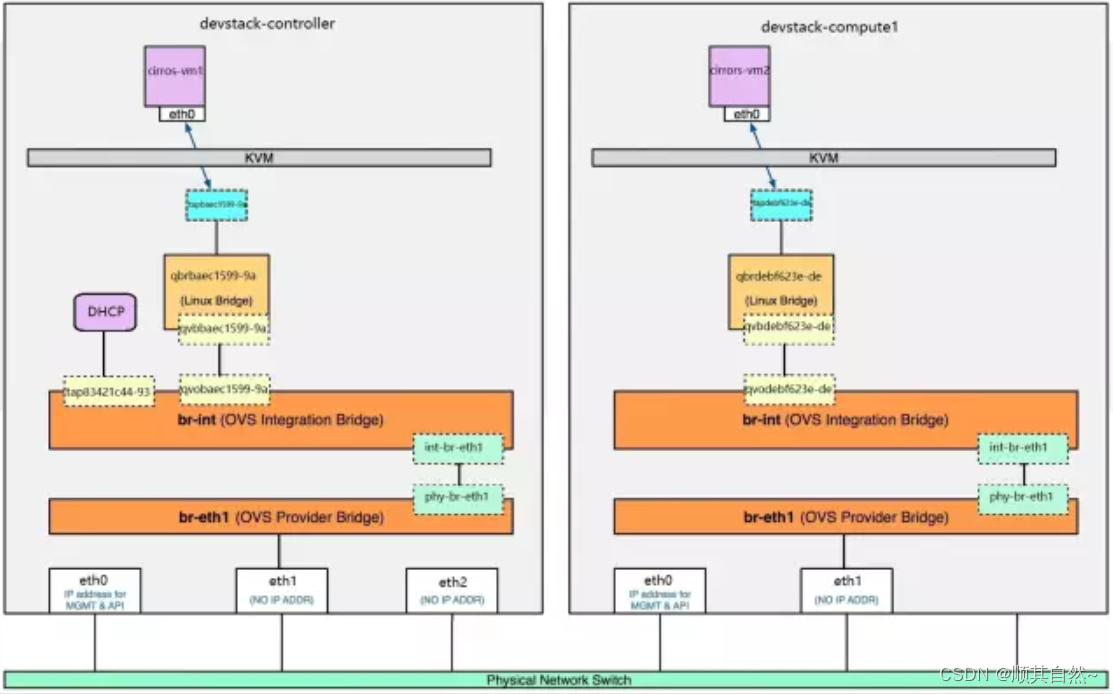

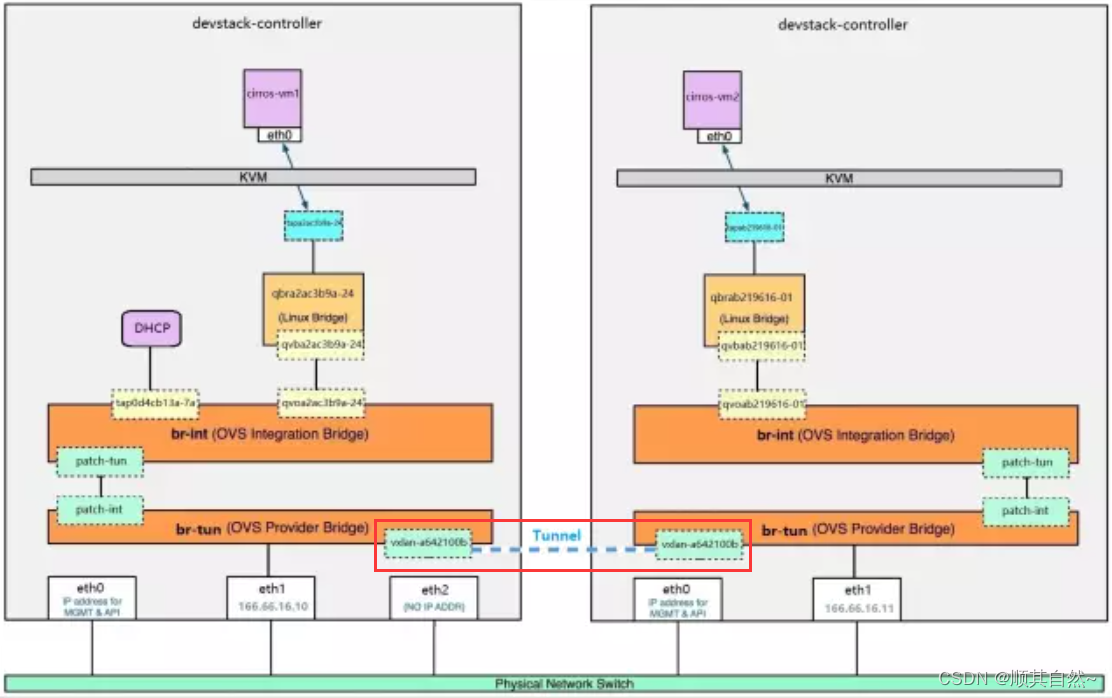

vxlan网络示意图：

vxlan网络基于vxlan tunnel

---

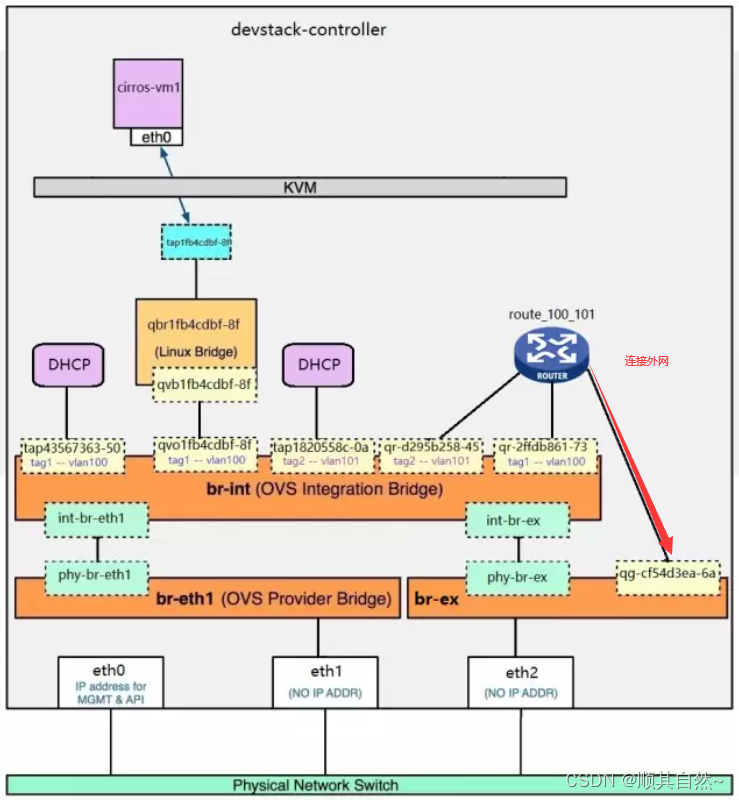

外网示意图：

外网其实就是特殊的flat网络或vlan网络，需要在openstack创建时，勾选“外部网络”。
外网一定程度上可以理解为非租户网络，因为外网是打通租户网络和物理网络的枢纽，外网是不会挂VM的。

---

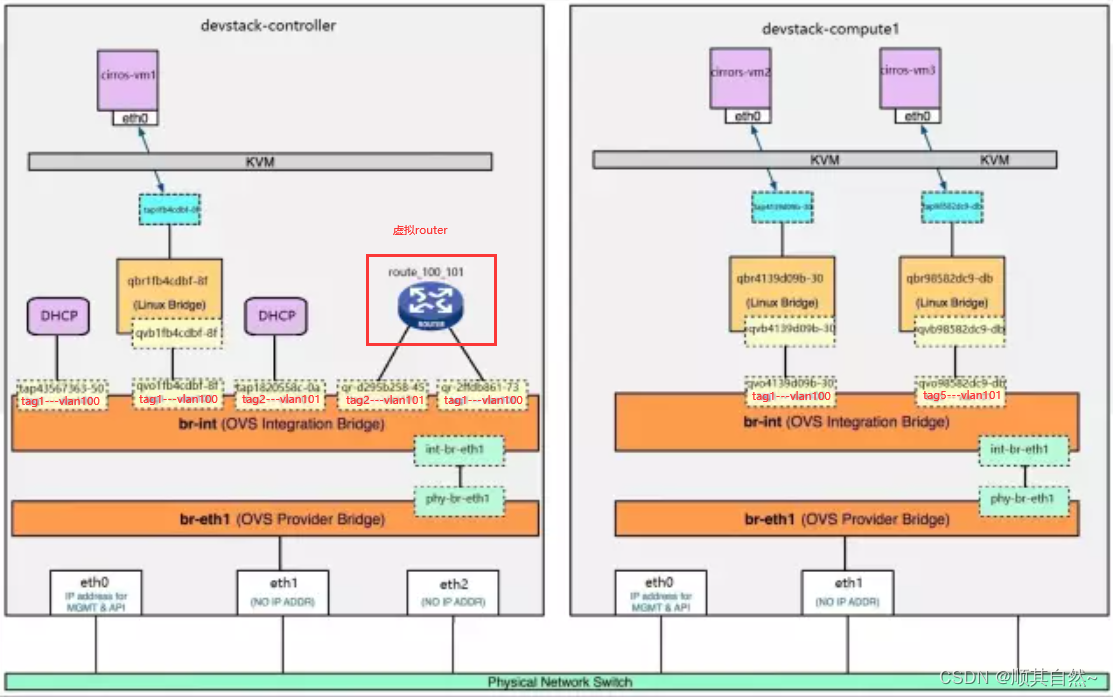

虚拟router：
