网络维护中常用的仪器仪表基础知识介绍

一、OTDR（光时域反射仪）

OTDR是一个使用率非常高的光纤测试仪表之一，它在光缆线路维护中起着非常重要的作用。它能实现如下多种测试功能：

1）长度测试：例如单盘测试长度、光纤链路长度。

2）定位测试：如光纤链路中的熔接点、活动连接点、光纤裂变点、断点等的位置。

3）损耗测试：以上所述各种事件点的连接、插入、回波损耗，单盘或链路的损耗和衰减。

4）特殊测试：例如据已知长度光纤推测折射率等。除了测试功能外，它还能实现光纤档案存储、打印以及当前、历史档案对比等功能。

OTDR仪表厂家：外国品牌有安捷伦（Agilent）、安立（ANRITSU）、EXFO、韦夫泰克WAVETEK、安藤等，国内品牌有41所（AV6411型OTDR)

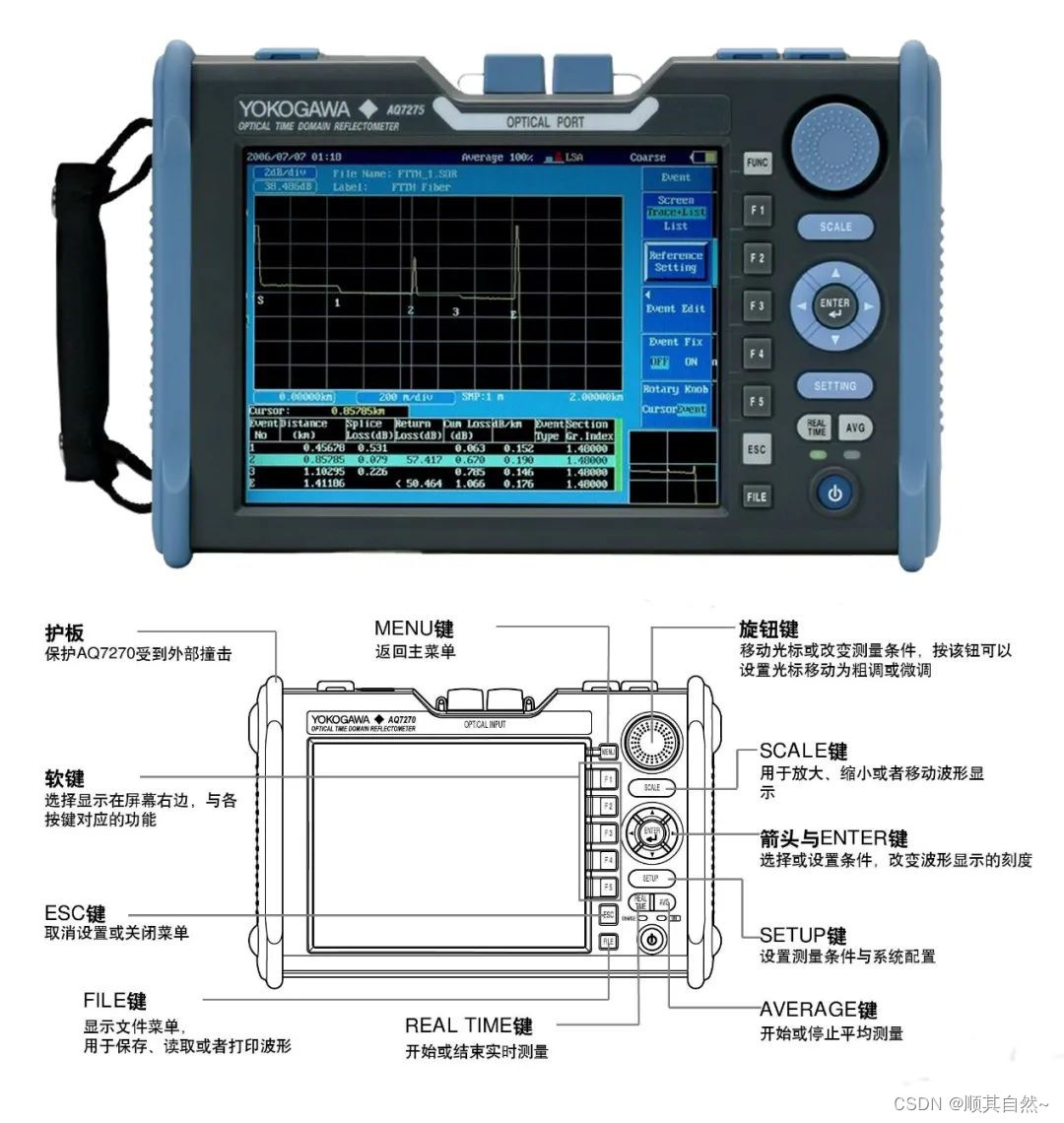

YOKOGAWA横河 AQ7275光时域反射仪

1、光时域反射仪(OTDR)工作原理

光时域反射仪(Optical Time Domain Reflectometer)将窄的光脉冲注入光纤端面作为探测信号，在光脉冲沿着光纤传播时，各处瑞利散射的背向散射部分将不断返回光纤入射端，当光信号遇到裂纹时，就会产生菲涅尔反射，其背向反射光也会返回光纤入射端。通过合适的光耦合和高速响应的光电检测器检测到输入端的背向光的大小和到达时间，就能定量的测量出光纤的传输特性、长度及故障点等。

（1）瑞利散射原理

光纤中存在着微小的折射率波动，折射率变化部分的尺寸比波长还小时，会使光产生向各个方向的散射，称为瑞利散射。

（2）菲涅尔反射原理

光在传输过程中通过折射率不同的介质产生的反射称菲涅尔反射。

（3）背向散射

OTDR不仅对各事件点上的反射光信号，同时也对被测光纤自身的反射光信号进行测试和显示。由光纤自身反射回的光信号被称为背向散射光。光信号在延光纤进行传送的过程中会受到瑞利散射的作用产生衰减。这种瑞利散射是由于光纤芯子中反射折射率的微小不同引起的。散射会作用于整根光纤。瑞利散射将光信号散射向四面八方。我们把其中沿原路散射回OTDR的散射称为背向散射。

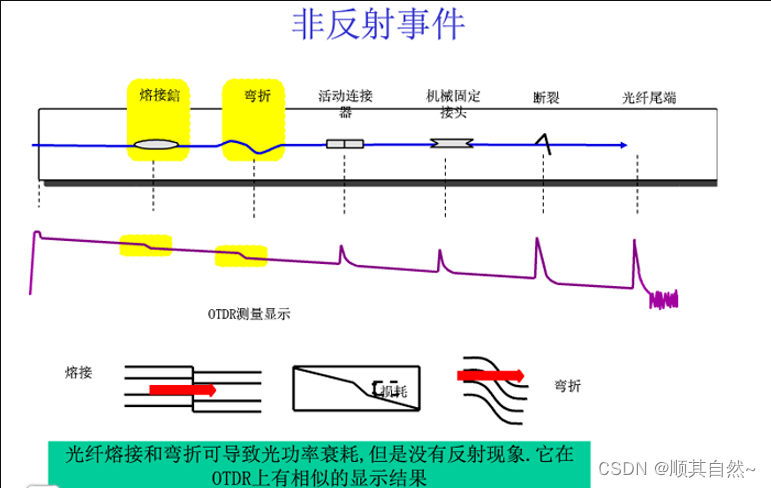

（4）非反射事件

光纤中的熔接头和弯曲都会带来损耗；但不会引起反射。在OTDR的测量结果曲线上，这两种事件会以在背向散射电平上附加一下突然的下降台阶的形式表现出来。那么在竖轴上的改变即为某一事件的损耗大小。

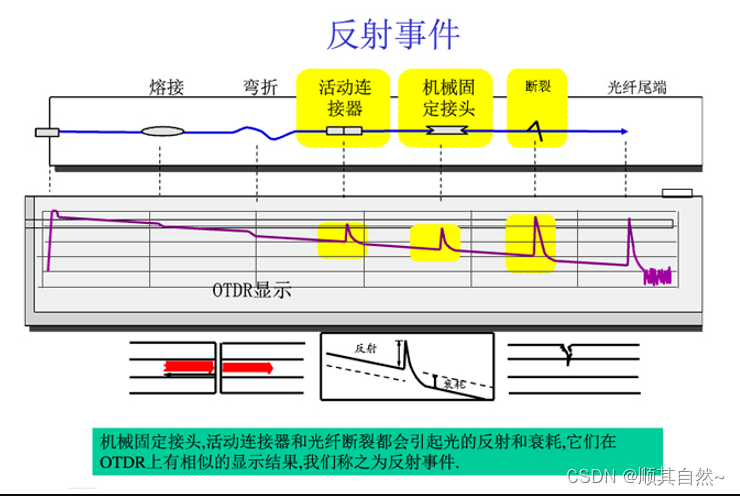

（5）反射事件

活动连接器、机械接头和光纤中的折裂都会同时引起损耗和反射。损耗的大小同样是由背向电平值的改变量来决定。反射值（通常以回波损耗的形式表示）是由背向散射上反射峰的幅度所决定的。

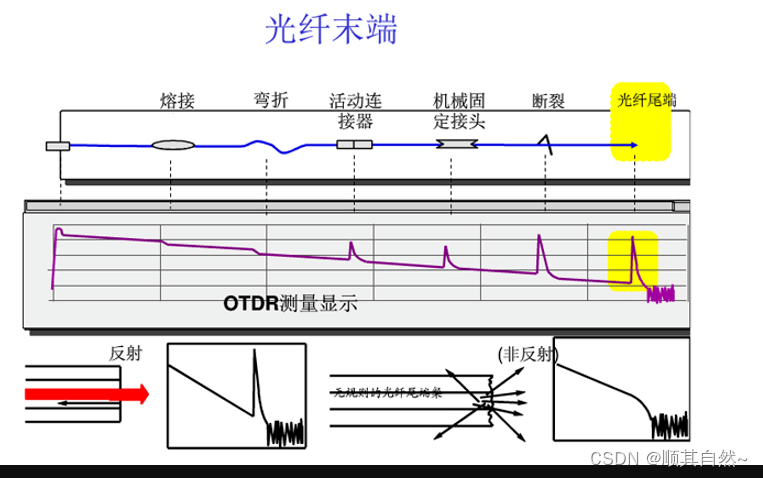

（6）光纤末端（通常有2种情况）

第一种情况是：如果光纤的尾端是平整的端面或在尾端接有活动连接器（平整，抛光）。在光纤的尾端就会存在反射率为4％的菲涅尔反射。

第二种情况是：如果光纤的尾端是破裂的端面。由于尾端端面的不规则性会使光线漫射而不会引起反射。在这种情况下，光纤尾端的显示信号曲线从背向反射电平简单是降到OTDR噪声底电平下。虽然破裂的尾端也可能会引起反射，但它的反射峰不会像平整尾端或活动连接器带来的反射峰值那么大。

2、光时域反射仪(OTDR)性能参数

（1）动态范围

我们把初始背向散射电平与噪声底电平的DB差值定义为OTDR的动态范围。动态范围的大小决定了OTDR可测光纤的最大长度，如OTDR动态范围为40/39dB，那么它的测试距离为:当λ＝1310nm，L＝40/0.35=114KM；当λ＝1550nm，L＝39/0.25=156KM。如果OTDR的动态范围不够大，背向散射信号电平就会小于OTDR 噪声底电平，这样诸如接头等小特征点的观测就会受到影响和阻碍。

（2）盲区

由诸如活动连接器和机械接头等特征点产生反射后引起OTDR接收端饱合而带来的一系列“盲点”称为盲区。不仅OTDR前面板的活动连接器，而且光纤中其它的活动连接器都会引起盲区。盲区的两个定义：

衰减盲区：从反射峰的起始点到接收器从饱合状态恢复到线性背向散射上0.5dB点之间的距离。

事件盲区：从反射峰的起始点到接收器从饱合峰值恢复1.5dB之间的距离。在这点上紧接的第二个反射为可识别反射，但这时损耗和衰减仍为不可测事件。

（3）距离精度

采样间隔：OTDR对反射信号按一定间隔进行采样（数字化）。然后再将这些分离的采样点边接起来形成最后显示的测量曲线。采样点具体位置的偏差会带来了距离的测量误差。对这种误差的解决方案通常是加大采样点数量。

折射率（IOR）：光纤的折射率对于光纤测试是一个非常重要的概念。光纤的折射率的定义为光线在真空中传输的速度与在光纤中传输的速度之比。光纤折射率设定偏差直接影响是光纤测试长度的误差。

3、光时域反射仪(OTDR)的使用注意事项

（1）光时域反射仪(OTDR)在工作时会发射高能量光信号，因此在测试期间禁止用眼睛直接对着端口查看，避免灼伤眼睛。

（2）保持光时域反射仪(OTDR)测试口与光缆光口的清洁，避免造成测试无数据即光链路不能正常工作或者衰减测试不准确等现象。

（3）光时域反射仪(OTDR)测试口内置陶瓷芯，非常易碎，因此避免大力扭动与磕碰。

（4）在光时域反射仪(OTDR)的测试过程中，不允许存在出仪表发射的信号之外的信号，一是会干扰测试的准确性，二是会损坏光链路设备。

（5）选取适当的测试距离和脉冲宽度，在不知道光缆的长度时，可以先用仪表的自动测试功能，大致了解待测光缆的质量情况，然后再手动设置合理的测试范围和脉冲宽度等参数，用于精确定位光缆整体和各事件位置及损耗情况。

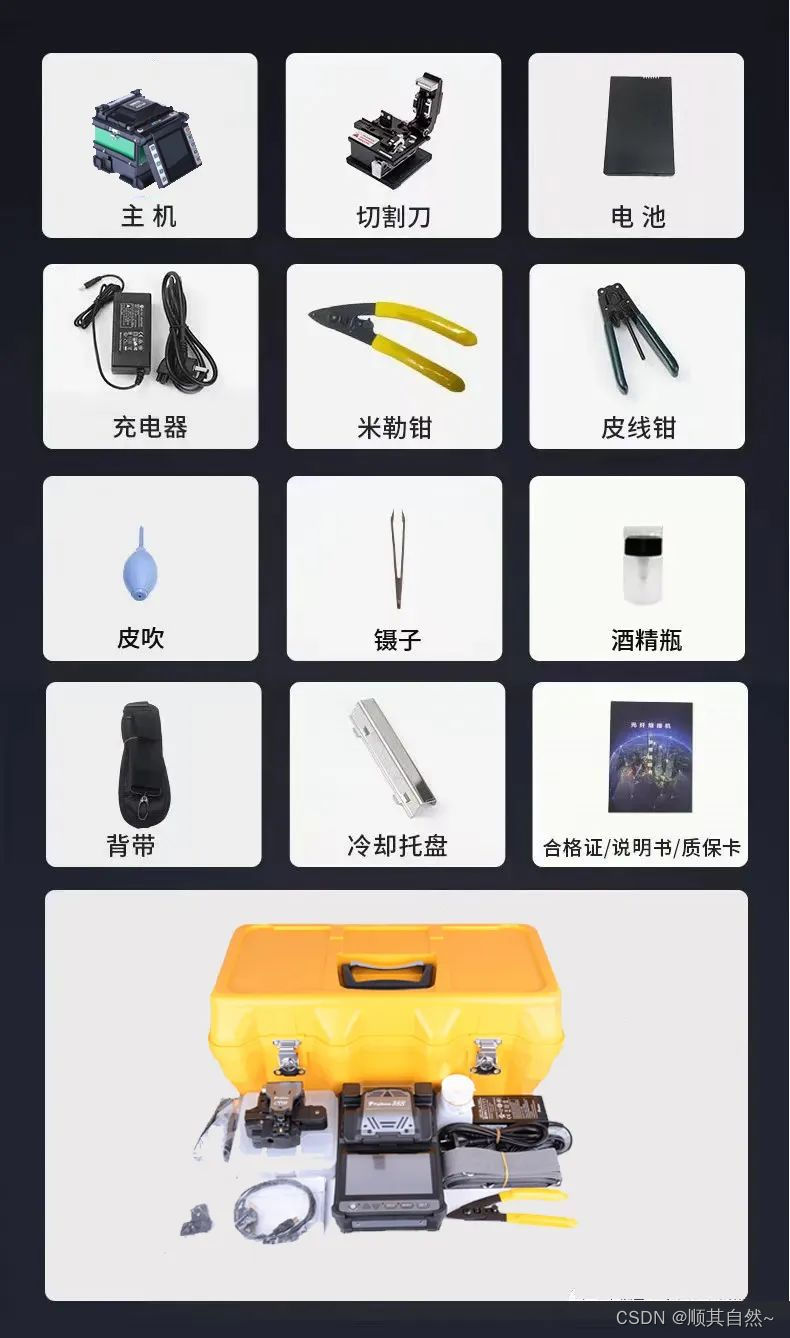

二、光纤熔接机

1、光纤熔接机工作原理

熔纤机的工作原理是利用高压电弧将两光纤断面熔化的同时用高精度运动机构平缓推进让两根光纤融合成一根，以实现光纤模场的耦合。具体来说，熔纤机首先将两根要连接的光纤的末端进行清理，去除油污和杂质，并用酒精和棉布将光纤细心地擦拭干净。然后将两根光纤的末端精确对准，将两根光纤的末端送进熔接机的熔合区域，在加热控制下将光纤的末端加热到融点，使其熔融在一起。最后在熔合后，将熔合区域逐渐冷却，使得两根光纤末端之间形成坚固的连接。

此外，熔纤机利用光纤的折射、反射和传输原理，通过光纤末端之间的热力学作用和光学特性，在高温下将两根光纤的端面熔融在一起，使光信号可以无损地传递。在估算损耗方面，熔纤机根据纤芯接头的错位、变形、是否有气泡等因素计算出损耗。

2、光纤熔接机使用注意事项

（1）电源电压：熔纤机输入电压有一定的规定范围，应使用规定相符的电压，避免电压过高或过低对熔纤机造成损害。

（2）操作环境：熔纤机应避免在易燃物质气体附近使用，以免发生危险。

（3）清洁：熔纤机在使用前应进行清洁，特别是电极和加热槽。使用酒精棉擦拭电极和加热槽，但不要用其他药品清洁。

（4）操作步骤：在使用熔纤机前，应按照操作步骤进行操作，不要随意更改操作步骤。

（5）注意事项：在使用熔纤机时，应注意不要用手触碰加热槽，以免烫伤。

（6）维护：熔纤机在使用一段时间后需要进行维护和保养，如更换电极棒、清洁加热槽等。

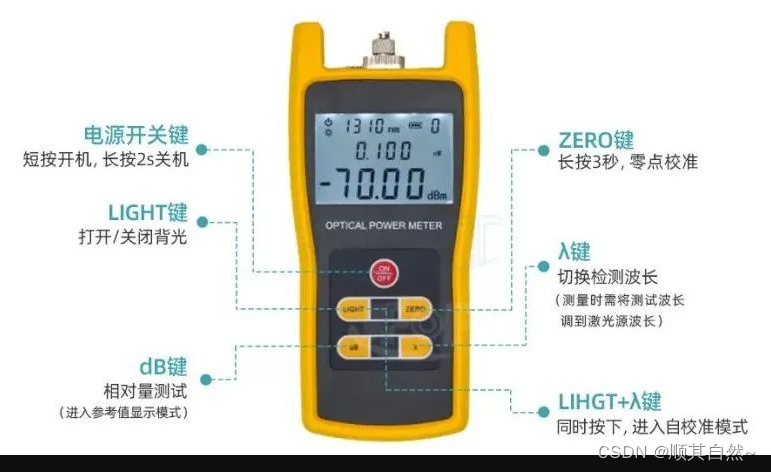

三、光功率计

光功率计是一种用于测量光信号功率的设备，广泛应用于光纤通信、光电子等领域。

1、光功率计工作原理

光功率计的工作原理是将光信号转换成电信号，通过测量电信号的强度来推算出光信号的功率。在传统的光功率计中，通常采用光电二极管（PIN二极管）作为光电转换器件。当光束照射到PIN二极管中的PN结时，光子和电子的相互作用使得产生出了一定数量的载流子，这些载流子在外加电场作用下形成电流输出。通过测量这个电流的大小，就可以推算出光信号的功率。

2、光功率计使用注意事项

（1）避免直接照射探头：在使用光功率计时，应避免将探头直接暴露在强光源下，以免损坏探测器。

（2）保持探头清洁：使用时要保持探头的清洁，避免灰尘、污垢等对测量结果的影响。

（3）避免超量程使用：在使用光功率计时，应避免超出其量程范围，以免损坏设备或影响测量精度。

（4）避免长时间照射探头：长时间照射探头可能会导致探测器过热，影响测量精度或损坏设备。

（5）避免与高温物体接触：探测器不可接触高温物体，以免损坏设备。

（6）正确充电：在使用光功率计时，应按照说明书的要求正确充电，以免电池过充或过放影响使用寿命。

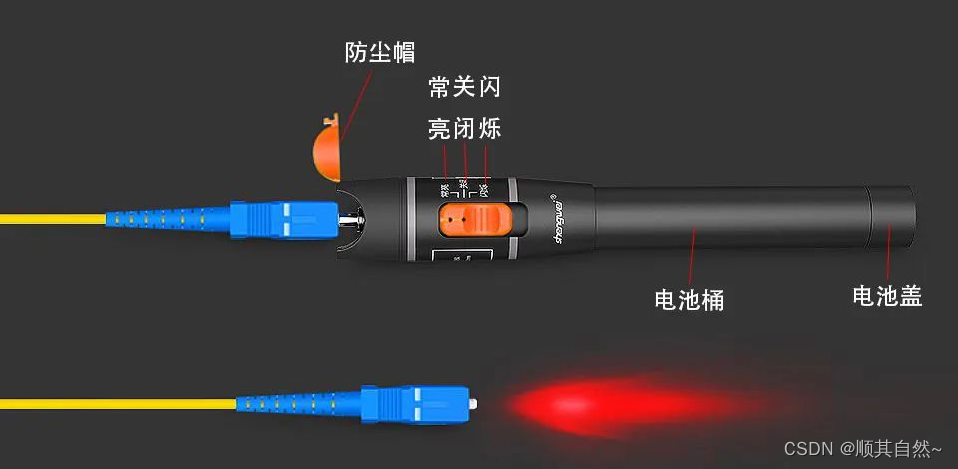

四、红光笔

红光笔又叫做通光笔、笔式红光源、可见光检测笔、光纤故障检测器、光纤故障定位仪等。它主要用于检测光纤断点，按其最短检测距离划分为：5Km、10Km、15Km、20Km、25Km、30Km、35Km、40Km等。

1、红光笔的主要功能

红光笔通过恒流源驱动发射出稳定的红光，与光接口连接进入光纤，从而实现光纤故障检测功能。它的主要功能包括：

• 检测光纤断点：通过发射红光，红光笔可以检测到光纤的断点，帮助工作人员快速定位光纤故障。

• 盲区故障检查：在OTDR盲区内，红光笔可以帮助检查故障。

• 端到端光纤识别：通过红光笔对光纤跳线打光测试，可以判断光缆另一端的对应接头是哪一个。

• 机械接续点优化：红光笔可以帮助优化机械接续点的性能。

2、红光笔的特点

• 笔型设计，携带和使用方便。

• 红光穿透力极强，故障点泄漏的光透过3mm PVC层依然清晰可见。

• 采用纳米技术多重静电防护。

• 功率输出稳定。

• 输出人眼可见的红色激光。

总的来说，红光笔是一种非常实用的光纤故障检测工具，可以帮助工作人员快速准确地定位光纤故障，提高网络维护的效率和质量。

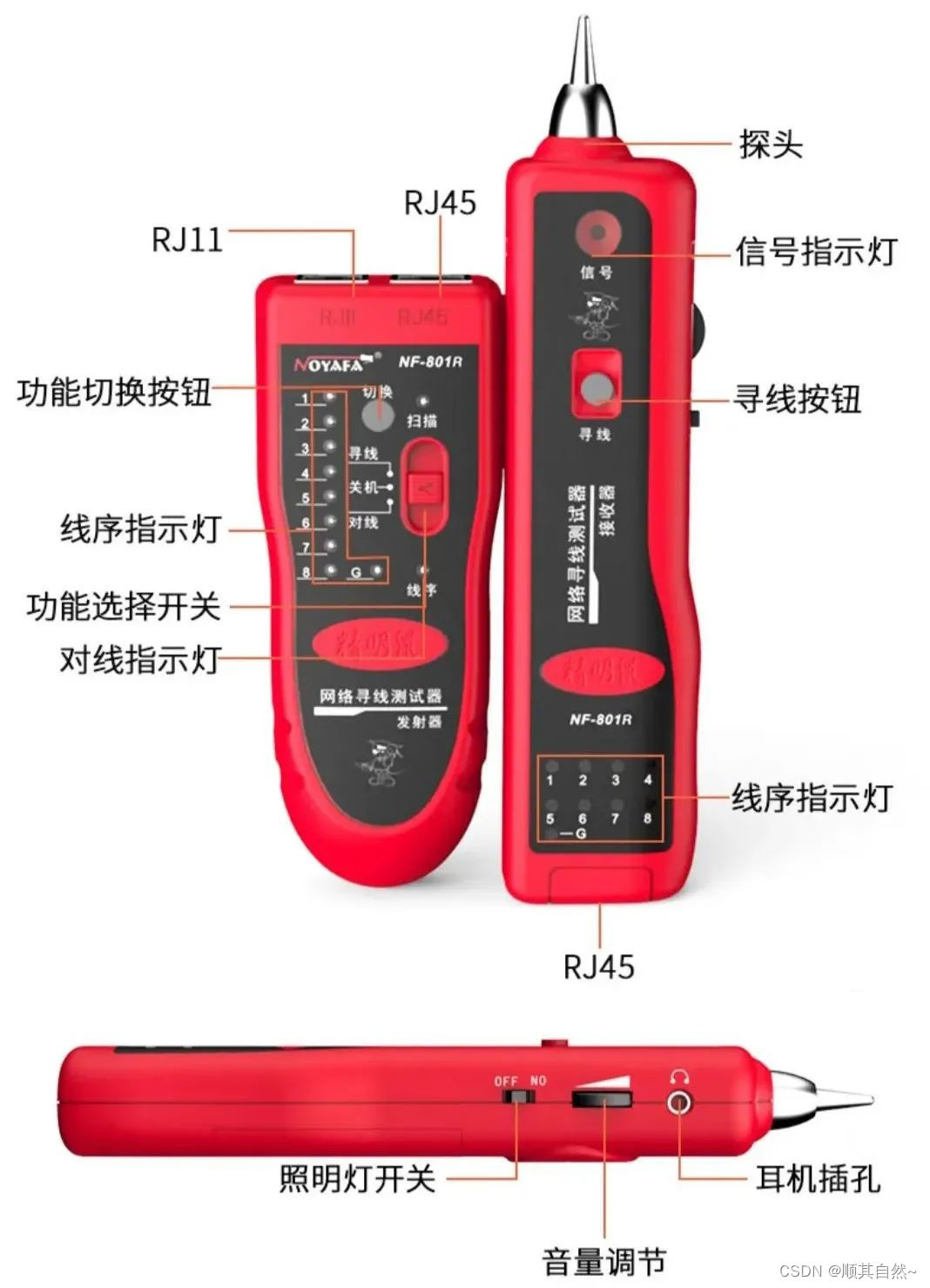

五、多功能寻线仪

1、寻线仪工作原理

寻线功能是指通过寻线仪的感应信号工作原理，利用高灵敏度感应式寻线器在沿途和未端识别出信号，从而找到这条目的线缆。具体来说，寻线仪的发射端发出的信号通过RJ-45接口接入网线上，然后发射端开关拨到寻线模式，使线缆周围产生感应信号。用高灵敏度感应式寻线器在沿途和未端识别出信号，从而找到这条目的线缆。

对线功能是指通过寻线仪对网线的开路、短接、错对、反接的物理连接进行检测。具体来说，将待测网线两端的RJ-45接口分别插入发射器和接收器的相应接口，将发射器的功能选择开关拨到“对线”位置，“线序”闪亮，表示发射器正常工作。根据1至8个线序指示灯来判断线路短路、断路、开路及交叉等特性。

2、寻线仪光功率计使用注意事项

（1）在使用前，需要检查电池电量是否充足，如果电量不足，应及时充电。

（2）在使用过程中，避免将寻线仪接触到水或其他液体，以免损坏其内部电路。

（3）在使用寻线仪时，应将其放置在金属物体上使用，以免造成干扰或损坏寻线仪。

（4）在使用寻线仪时，应注意安全，避免将寻线仪摔落或受到强烈的冲击，以免造成损坏或危险。

（5）在使用寻线仪时，应注意选择正确的接口和线缆类型，以免造成损坏或影响测量结果。

（6）在使用寻线仪时，应注意不要将其放置在高温或潮湿的环境中使用。

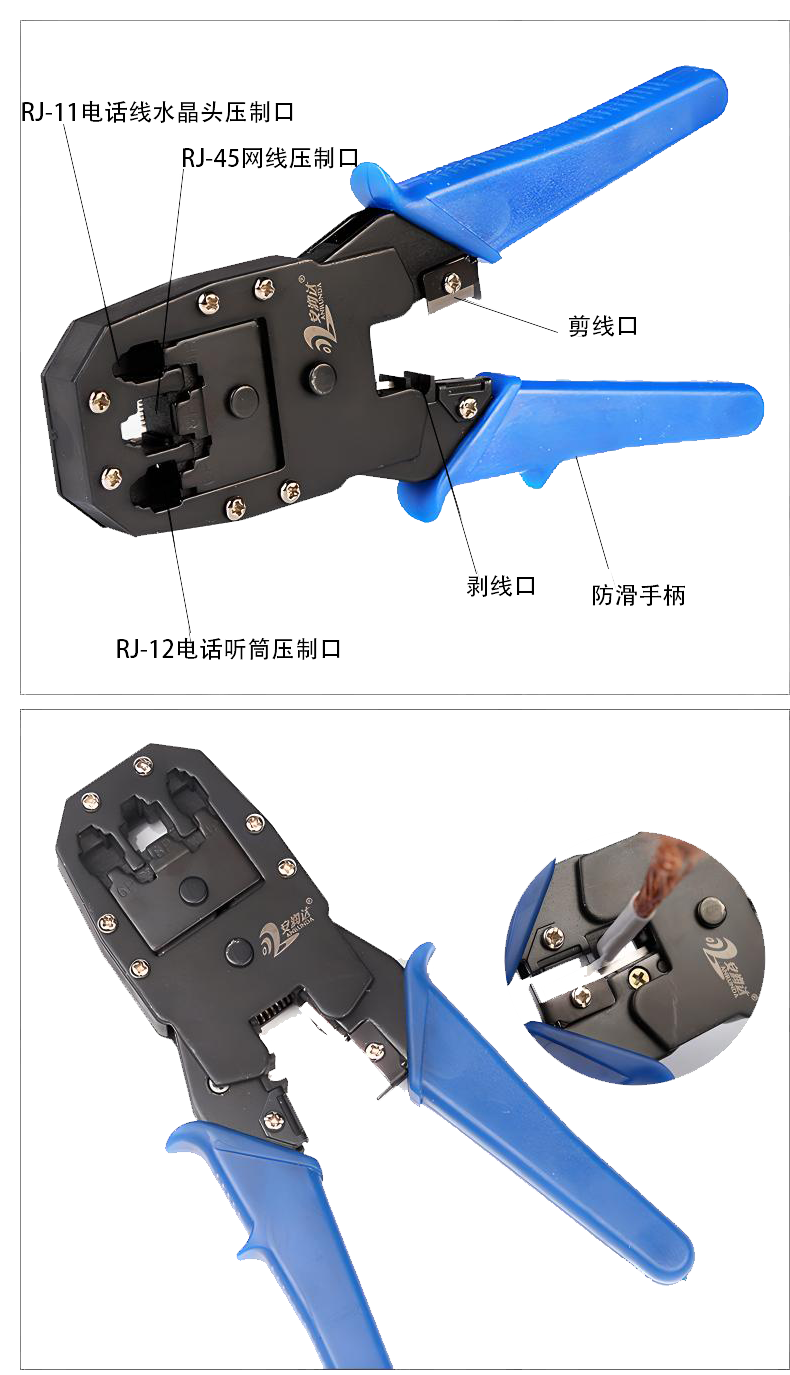

六、网线压线钳

制做水晶头分以下步骤：

（1）根据需要确定要制作的网线连接方式是直通线还是交叉线，一般家庭使用的都是直通线。

（2）用网线钳把网线外端的外皮，剥去3厘米左右，8根小铜线的外皮不用去掉，把4对双绞线分开，按照确定的顺序排列好。

（3）把排好顺序的网线放到切刀的位置，在大约1.5厘米的地方切齐。

（4）然后把8根小铜线插入水晶头插槽中，把8根芯全部顶到头。

（5）把水晶头放入压线钳，用力压水晶头，压线钳可以把8根小铜线的外皮破开，使它接触到水晶头的引脚，听到清脆响声后就可以拔出了。

（6）这样网线的一端水晶头就做好了，再利用同样的方法，接好网线的另一端。

（7）网线两端都做好后，如果有网线测试仪可以用测试仪测试一下，如果都通过（亮灯），则表示网线制作完成，如果没有网线测试仪就直接插在电脑上，测试一下是否能正常上网，能正常上网说明网线就做好了。
