Linux tick

【periodic tick】

【数据结构】

enum tick_device_mode {

    TICKDEV_MODE_PERIODIC,

    TICKDEV_MODE_ONESHOT,

};

struct tick_device {

    struct clock_event_device *evtdev;

    enum tick_device_mode mode;

};

从上面的定义就可以看出：所谓tick device其实就是工作在某种模式下的clock event设备。工作模式体现在tick device的mode成员，evtdev指向了和该tick device关联的clock event设备。

tick device可以工作在两种模式下，一种是周期性tick模式，另外一种是one shot模式。one shot模式主要和tickless系统以及高精度timer有关。

【tick device的分类以及和CPU的关系】

1）local tick device

DEFINE_PER_CPU(struct tick_device, tick_cpu_device);

在多核系统中，每个cpu拥有一个本地tick设备，改设备具备一下特点：

• 该clock event device对应的HW timer必须是和该CPU core是有关联的的（也就是说，该hw timer的中断可以送达到该CPU core）。struct clock_event_device 有一个cpumask成员，它可以指示该clock event device为哪一个或者哪几个CPU core工作。如果采用ARM generic timer的硬件，其HW timer总是为一个CPU core服务的，我们称之为per cpu timer。
• 该clock event device支持one shot模式？，并且精度最高（rating最大）

2）global tick device

int tick_do_timer_cpu __read_mostly = TICK_DO_TIMER_BOOT;

有些任务不适合在local tick device中处理，例如更新jiffies，更新系统的wall time，更新系统的平均负载（不是单一CPU core的负载），这些都是系统级别的任务，只需要在local tick device中选择一个作为global tick device就OK了。tick_do_timer_cpu指明哪一个cpu上的local tick作为global tick。

3）broadcast tick device

广播tick设备，参见下面介绍。

【tick device的设置】

1）设置时机

在注册一个新的clock event device的时候，系统会调用tick_check_new_device函数来检查是否需要进行tick device的初始化或者是否有更换更高精度clock event device的需求。

void tick_check_new_device(struct clock_event_device *newdev)

{

    struct clock_event_device *curdev;

    struct tick_device *td;

    int cpu;

    cpu = smp_processor_id();

    td = &per_cpu(tick_cpu_device, cpu);

    curdev = td->evtdev;

    /* cpu local device ? */

    if (!tick_check_percpu(curdev, newdev, cpu))

        goto out_bc;

    /* Preference decision */

    if (!tick_check_preferred(curdev, newdev))

        goto out_bc;

    if (!try_module_get(newdev->owner))

        return;

    /*

     * Replace the eventually existing device by the new

     * device. If the current device is the broadcast device, do

     * not give it back to the clockevents layer !

     */

    if (tick_is_broadcast_device(curdev)) {

        clockevents_shutdown(curdev);

        curdev = NULL;

    }

    clockevents_exchange_device(curdev, newdev);

    tick_setup_device(td, newdev, cpu, cpumask_of(cpu));

    if (newdev->features & CLOCK_EVT_FEAT_ONESHOT)

        tick_oneshot_notify();

    return;

out_bc:

    /*

     * Can the new device be used as a broadcast device ?

     */

    tick_install_broadcast_device(newdev);

}

• 首先要检查该tick device是否只为当前cpu服务，如果不是，则需要考虑下broadcast场景
• 如果是percpu的，那么还要检查该tick device的精度和特性（主要是oneshot特性是否支持）是否比已有的tick device更好
• 如果前面的检查都通过了，还要进行broadcast的检查，如果满足的话，还不能将其退回clockevents layer，仅仅是设定其状态为shutdown。curdev = NULL这一句很重要，在clockevents_exchange_device函数中，如果curdev == NULL的话，old device将不会从全局链表中摘下，挂入clockevents_released链表。
• tick_setup_device函数用于具体的设置新tick device的动作。

2）设置过程

所谓setup一个tick device就是对tick device心仪的clock event设备进行设置，并将该tick device的evtdev指向新注册的这个clock event device。

【tick device的运作】

一般而言，底层的clock event chip driver会注册中断，我们用ARM generic timer驱动为例，注册的代码如下：

err = request_percpu_irq(ppi, arch_timer_handler_phys, "arch_timer", arch_timer_evt);

具体的timer的中断handler如下：

static irqreturn_t arch_timer_handler_phys_mem(int irq, void *dev_id)

{

   ……

        evt->event_handler(evt);

   ……

}

也就是说，在timer interrupt handler中会调用clock event device的event handler，而在周期性tick的场景下，这个event handler被设定为tick_handle_periodic。tick_handle_periodic函数的核心工作在tick_periodic函数中实现：
static void tick_periodic(int cpu)

{

    if (tick_do_timer_cpu == cpu) {  //global tick需要额外进行的系统级处理

        write_seqlock(&jiffies_lock);

        /* Keep track of the next tick event */

        tick_next_period = ktime_add(tick_next_period, tick_period);

        do_timer(1);  //更新jiffies，计算系统级平均负载

        write_sequnlock(&jiffies_lock);

        update_wall_time(); //更新walltime

    }

    update_process_times(user_mode(get_irq_regs()));  //更新当前进程相关时间

    profile_tick(CPU_PROFILING);

}

【dynamic tick】

【什么是dynamic tick】

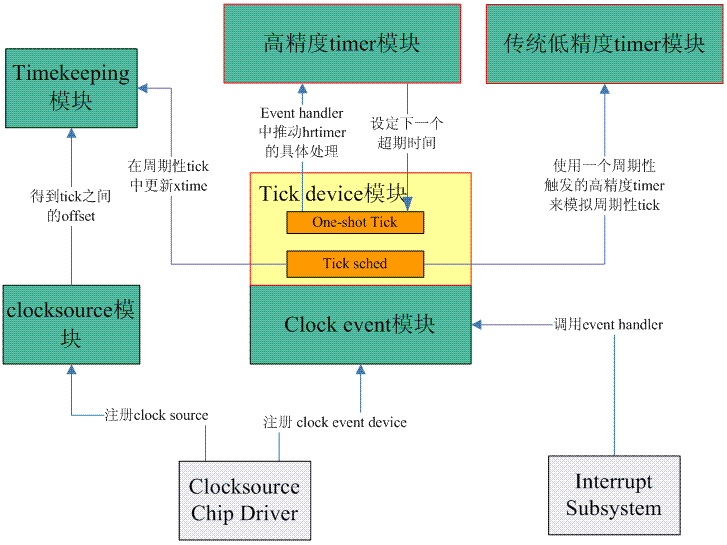

dynamic tick又叫tickless mode，也就是说根据系统的当前运行状况，动态的启停“周期性tick”。需要两个模块的支持，分别是tick-oneshot.c和tick-sched.c。tick-oneshot.c主要是提供和tick device的one shot mode相关的操作接口函数。从字面上看，tick-sched.c是和tick的调度相关，所谓tick的调度包括两个方面，一方面是在系统正常运行过程中，如何产生周期性的tick event，另一方面是在系统没有任务执行，进入idle状态的时候，如何停止周期性的tick，以及恢复的时候如何更新系统状态（例如：jiffies等）。

【tickless遇到的挑战】

tickless本质上是去掉那个烦恼的滴答声音。我睡觉的时候不怕噪音，但是非常怕有固定周期的滴答声音，因此我需要一块tickless的钟表。对于OS kernel而言，tickless也就是意味着没有那个固定周期的timer interrupt事件，可是，没有那个固定的tick，OS kernel如何运转呢？

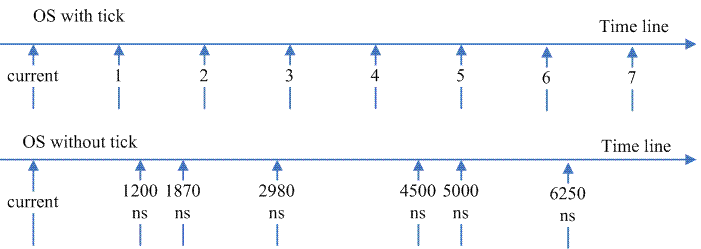

首先看看如何处理timer。各种驱动和内核模块（例如网络子系统的TCP模块）都有timer的需求，因此，时间子系统需要管理所有注册到系统的timer。对于有tick的系统，在每个tick中scan所有的timer是一个顺理成章的想法，如果检查到timer超期（或者即将超期）系统会调用该timer的callback函数。当然，由于要在每个tick到来的时候检查timer，因此效率非常重要，内核有一些有意思的设计，有兴趣的读者可以看看低精度timer的的scan过程。没有tick怎么办？这时候需要找到所有timer中最近要超期的timer，将其时间值设定到实际的HW timer中就OK了，当然，这时候需要底层的HW timer支持one shot，也就是说，该timer的中断就来一次，在该timer的的中断处理中除了处理超期函数之外，还需要scan所有timer，找到最近要超期的timer，将其时间值设定到实际的HW timer中就OK了，然后不断的重复上面的过程就OK了。假设系统中注册了1200ns, 1870ns, 2980ns, 4500ns, 5000ns和6250ns的timer，在一个HZ=1000的系统上，timer的超期都是在规则的tick时间点上，对于tickless的系统，timer的中断不是均匀的，具体如下图所示：

我们再来看看更新系统时间。对于有tick的系统，非常简单，在每个tick到来的时候调用update_wall_time来更新系统时间，当然，由于是周期性tick，这时候每次都是累加相同的时间。对于tickless的系统，我们可以选择在每个timer超期的中断中调用update_wall_time来更新系统时间，不过，这种设计不好，一方面，如果系统中的timer数目太多，那么update_wall_time调用太频繁，而实际上是否系统需要这么高精度的时间值呢？更重要的是：timer中断到来是不确定的，和系统中的timer设定相关，有的时间段timer中断比较频繁，获取的系统时间精度比较高，有的时间段，timer中断比较稀疏，那么获取的系统时间精度比较低。

最后，我们来看调度器怎么适应tickless。我们知道，除非你是一个完全基于优先级的调度器，否则系统都会给进程分配一个时间片（time slice），当占用CPU的时间片配额使用完了，该进程会挂入队列，等待调度器分配下一个时间片，并调度运行。有tick当然比较简单，在该tick的timer中断中减去当前进程的时间片。没有tick总是比较麻烦，我能想到的方法是：假设我们给进程分配40ms的时间片，那么在调度该进程的时候需要设定一个40ms的timer，timer到期后，调度器选择另外一个进程，然后再次设定timer。当然，如果没有进程优先级的概念（或者说优先级仅仅体现在分配的时间片比较多的情况下），并且系统中处于runnable状态的进程较少，整体的运作还是OK的。如果有优先级概念怎么办？如果进程执行过程中被中断打断，切换到另外的进程怎么办？如果系统内的进程数目很多如何保证调度器的性能？算了，太复杂了，还是有tick比较好，因此实际中，linux kernel在有任务执行的时候还是会启动周期性的tick。当然，世界上没有绝对正确的设计，任何优雅的设计都是适用于一定的应用场景的。其实自然界的规律不也是这样吗？牛顿的定律也不是绝对的正确，仅仅适用于低速的场景，当物体运动的速度接近光速的时候，牛顿的经典力学定律都失效了。

【内核中的tickless】

传统的unix和旧的linux（2000年初之前的）都是有tick的（对于新的内核，配置CONFIG_HZ_PERIODIC的情况下也是有tick的），新的linux kernel中增加了tickless的选项：

－－－CONFIG_NO_HZ_IDLE

－－－CONFIG_NO_HZ_FULL

CONFIG_NO_HZ_IDLE是说在系统idle的时候是没有tick的，当然，在系统运行的时候还是有tick的，因此，我们也称之dynamic tick或者NO HZ mode。3.10版本之后，引入一个full tickless mode，听起来好象任何情况下都是没有tick的，不过实际上也没有那么强，除了CPU处于idle的时候可以停下tick，当CPU上有且只有一个进程运行的时候，也可以停下周期性tick，其他的情况下，例如有多个进程等待调度执行，都还是有tick的。这个配置实际上只是对High-performance computing (HPC)有意义的。

注：在系统初始化的时候，tick device的模式将被设定为TICKDEV_MODE_PERIODIC，即便clock event有one shot能力，即便系统配置了NO HZ。反正无论如何都需要从周期性tick开始。

【如何切换到tickless】

我们知道，开始tick device总是工作在周期性tick的mode，一切就像过去一样，无论何时，系统总是有那个周期性的tick到来。这个周期性的tick是由于硬件timer的中断推动，该HW Timer的中断会注册soft irq，因此，HW timer总会周期性的触发soft irq的执行，也就是run_timer_softirq函数。在该函数中会根据情况将hrtimer切换到高精度模式（hrtimer也有两种mode，一种高精度mode，一种是低精度mode，系统总是从低精度mode开始）。在系统切换到高精度timer mode的时候（hrtimer_switch_to_hres），由于高精度timer必须需要底层的tick device运行在one shot mode，因此，这时会调用tick_switch_to_oneshot函数将该CPU上的tick device的mode切换置one shot （Note：这时候event handler设定为hrtimer_interrupt）。同样的，底层的clock event device也会被设定为one shot mode。一旦进入one shot mode，那个周期性到来的timer中断就会消失了，从此系统只会根据系统中的hrtimer的设定情况来一次性的设定底层HW timer的触发。

【如何产生周期性tick】

虽然tick device以及底层的HW timer都工作在one shot mode，看起来系统的HW timer中断都是按需产生，多么美妙。但是，由于各种原因（此处省略3000字），在系统运行过程中，那个周期性的tick还需要保持，因此，在切换到one shot mode的同时，也会调用tick_setup_sched_timer函数创建一个sched timer（一个普通的hrtimer而已），该timer的特点就是每次超期后还会调用hrtimer_forward，不断的将自己挂回hrtimer的红黑树。于是乎，tick_sched_do_timer接口按照tick的周期不断的被调用，从而模拟了周期性的tick。

【在idle的时候如何停掉tick】

我们知道，各个cpu上的swapper进程（0号进程，又叫idle进程）最后都是会执行cpu_idle_loop函数，该函数在真正执行cpu idle指令之前会调用tick_nohz_idle_enter，在该函数中，sched timer会被停掉，因此，周期性的HW timer不会再来，这时候将cpu从idle中唤醒的只能是和实际上系统中的hrtimer中的那个最近的超期时间有关。

【如何恢复tick】

概念同上，当从idle中醒来，tick_nohz_idle_exit函数被调用，重建sched timer，一切恢复了原状。

【broadcast tick】

在内核中，有cpuidle framework可以控制cpu的节电：当没有进程调度到该cpu上执行的时候，swapper进程粉墨登场，将该cpu会被推入到idle状态。当然CPU的idle状态有深有浅，当CPU睡的比较深入的时候，有可能会关闭本地的timer硬件。这样就会引入一个很有意思的问题：local timer将无法唤醒CPU，该cpu上的所有的software timer将无法唤醒cpu。tick broadcast framework就是用来解决这个问题（C3STOP问题）的。

为了维持software timer的功能，我们可以考虑下面的方法：

（1）使用一个系统级别的HW timer（和cpuidle事件独立，不受其影响，always-on的，不属于任何一个CPU，如果使用GIC的话，那么该SOC timer的中断会使用SPI类型的中断，local timer都是使用PPI中断）来通知cpu醒来，处理software timer。

（2）如果没有系统级别的HW timer，那么可以考虑选择某个CPU CORE的local timer作为唤醒源（通过IPI唤醒其他处于idle状态的CPU core）。当然，这样选择会导致该cpu无法进入idle mode，从而影响了power saving。
