如果在使用AD软件时，不小心把器件放置在了图纸之外，该怎么删除？

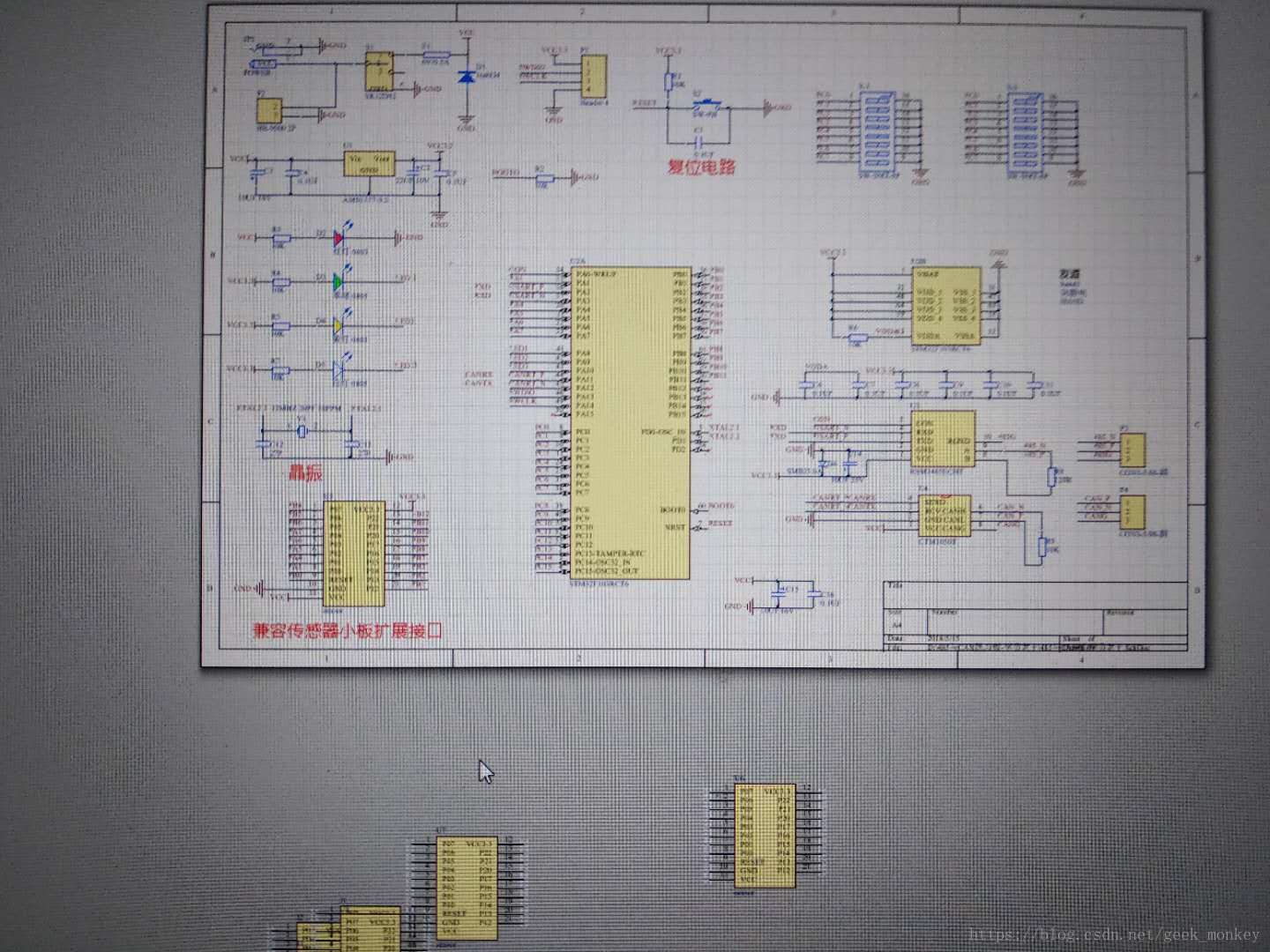

这里写图片描述
很简单，其实不需要任何AD相关的知识。选中不需要删除的器件，例如上图图纸内的器件，复制.ctrl + a全选，删除。然后粘贴。

2019年5月26日更新
快捷键SO可以选择区域外部的文件。按下SO，把不需要选中的器件圈起来，然后就自动反选需要选中的器件了
