LabVIEW中有很多图形显示控件，最常用的有三个：波形图（Waveform Graph），波形图（Waveform Chart），XY图（XY Graph）。

本文主要讲本人使用XY图的一些心得，多有不足，还望各位海涵。

XY图专门用于表示Y值随X值得变化规律，很多资料中都说“XY图只能用来一次显示接收到的数据，并无实时显示能力”，但是合理编程，还是可以实时显示的，下文中我会讲到这样一种实时显示方法。

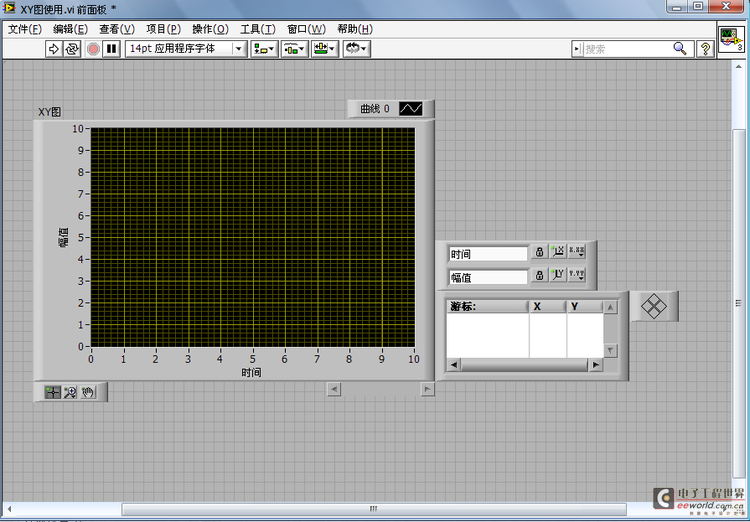

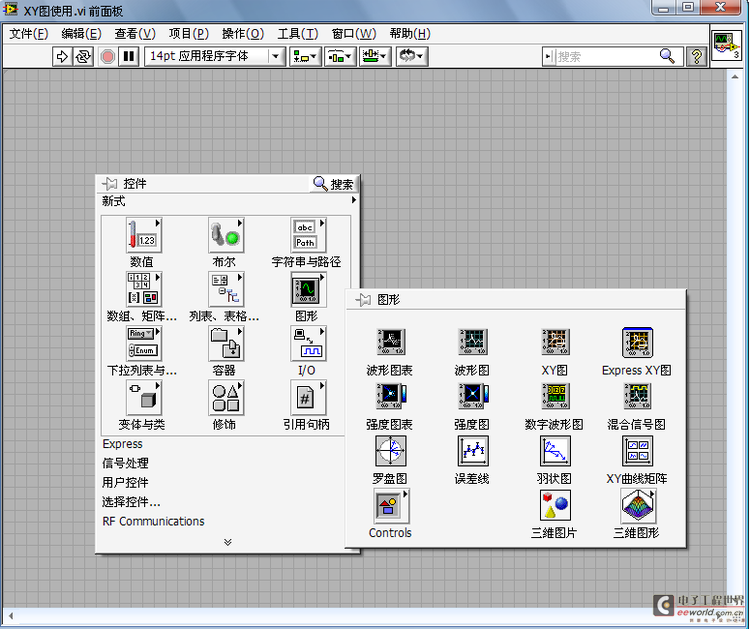

XY图控件位置为：前面板——图形——XY图，其完整路径及控件如下：



下面来说XY图的应用。首先是单曲线的显示，有两种方法。

方法一：先将单个点的X，Y坐标捆绑成簇，再组成数组送给XY图；

方法二：X，Y轴坐标先输出为一维数组，再捆绑为簇送给XY图。

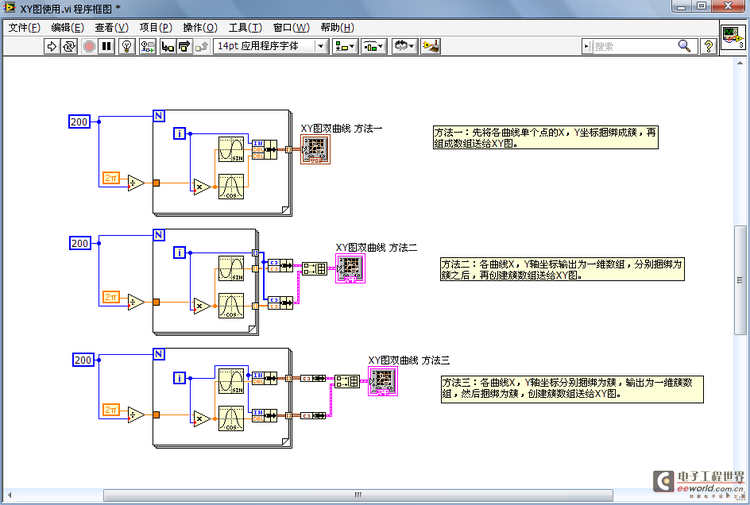

对于两条曲线显示，有多种方法。

方法一：将两条曲线的坐标分别捆绑为簇，再组成数组送给XY图（和单曲线显示方法一类似）；

方法二：各曲线X，Y轴坐标输出为一维数组，分别捆绑为簇之后，再创建簇数组送给XY图（和单曲线显示方法一类似）；

方法三：各曲线X，Y轴坐标分别捆绑为簇，输出为一维簇数组，然后捆绑为簇，创建簇数组送给XY图。

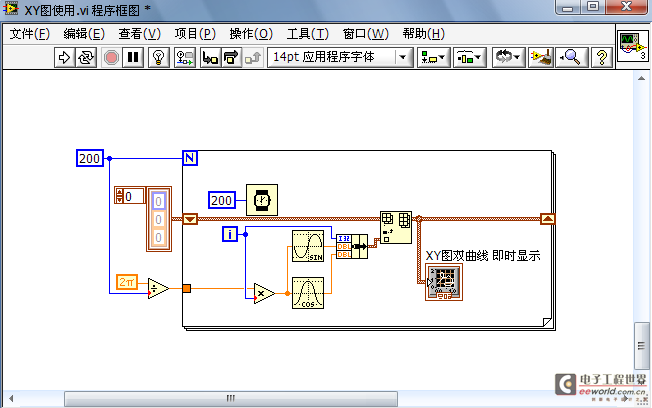

 双曲线显示还有另外一种方法方法四，就是我说的可以实现即时显示功能的。不过似乎最多两条，再多我不知道为什么不可以了。

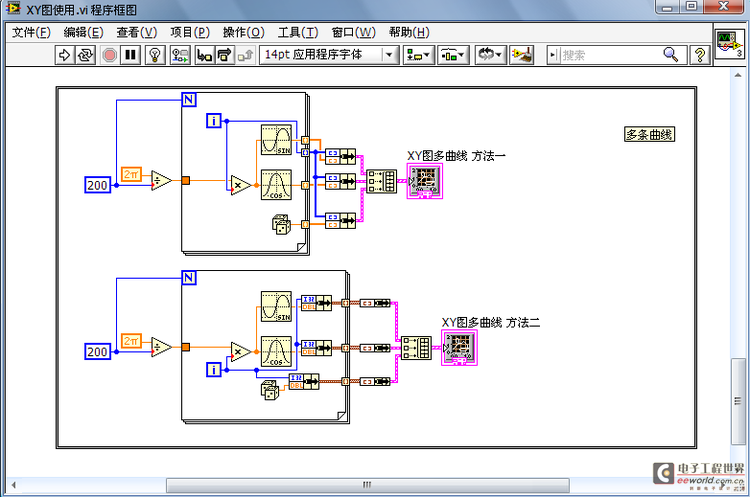

 最后说一下超过两条曲线输出时可用的方法，在单纯两条曲线显示方法中，方法一和方法四是不可以实现三条以上曲线同时输出的。方法二和方法三则通用于任何情况。
