TPC-DS标准规范(5)

TPC-DS是一套决策支持系统测试基准，主要针对零售行业。提供99个SQL查询（SQL99或2003），分析数据量大，测试数据与实际商业数据高度相似，同时具有各种业务模型（分析报告型，数据挖掘型等等）。国内目前相关的翻译文章较少。本文尝试对官网的TPC BENCHMARK DS Standard Specification（下称“原文”）进行翻译。翻译主要参照的是2017年发布的2.6.0版本。

由于原文一共137页，本文在翻译的时候会进行一定的压缩，突出较为关键的信息。本文章节名称，序号，小标题等均严格按照原文翻译排序。

5 数据维护

5.1 实现要求和定义

5.1.1 数据维护操作是基准执行的一部分，这些操作包括处理刷新。基准中刷新运行的总数等于一次吞吐量测试中的查询流的数量。在每次刷新时，都要执行第5.3节中定义的所有数据维护功能。每个刷新都有自己的dsdgen生成的数据集，必须按照dsdgen生成的顺序使用。数据维护操作与查询分开执行。刷新运行不重叠; 同一时刻最多运行一个刷新。

5.1.2 每次刷新，要在第5.2节中定义的刷新数据上，将5.3节中定义的所有数据维护功能都跑一遍。对于任何一个数据维护功能而言，必须等所有数据维护功能都运行了n次刷新，才能开始运行它的第n+1次刷新（见7.4.8.5）。

5.1.3 数据维护功能可以分解或组合成任何数量的数据库操作，只要满足以下条件，就可以自由选择数据维护功能的执行顺序，同时也可以并行执行。

a) 数据可访问性（见第6.1条）

b) 无论是否被约束强制执行，所有的主/外键关系必须保持不变（见2.5.4）。这并不意味着必须明确定义引用完整性约束。

c) 当数据维护过程完成时，发送带time-stamp的输出消息。

5.1.4 在这些数据维护操作中，必须更新受任何数据维护操作影响的EADS。刷新过程执行的所有更新都可以查询到。

5.1.5 数据维护功能必须在SQL中实现。数据维护的实施过程必须由审核人员审核，审核人员可以要求进一步的测试，以确定数据维护功能是否按照基准要求执行。

5.1.6 分段区域(staging area)是用于实现数据维护功能的数据库对象（例如表，索引，视图等）的可选集合。在分段区域中创建的数据库对象只能在执行数据维护阶段时使用，并且不能在基准测试的任何其他阶段使用。需要在FDR中标明在分段区域中创建的任何对象。

5.1.7 用于分段区域的任何磁盘存储必须定价。必须注明磁盘存储的任何映射或虚拟化。

5.2 刷新数据

5.2.1 刷新数据由一系列数据组成，编号为1，2，3...n。<n>与基准测试的吞吐量测试中的使用流的数量相同。每个刷新数据集由<N>个flat files组成，flat files的内容可用于填充附录A中定义的source schema（并不强制填充）。为每个刷新数据集生成的flat files及其对应的source schema表如下表所示。

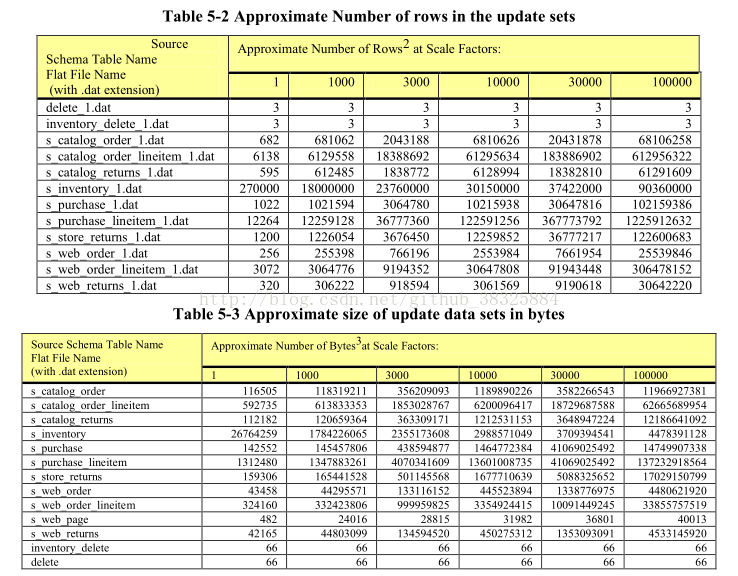

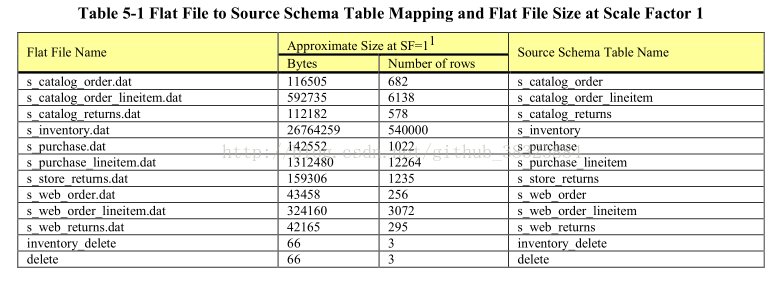

5.2.2 表5-1列出了每个flat files的，标度因子为1的刷新数据集的行数。

5.2.3 必须使用dsdgen生成每个数据维护功能的刷新数据集。dsdgen的执行时间不必计时，输出为一个文本文件。刷新数据集的存储应为定价配置的其中一部分。

5.2.4 可以通过以下方式修改dsdgen生成的刷新数据集：刷新数据集中每个表的输出文件可以分为n个文件，其中每个文件包含原始输出的总行数的大约1 / n 文件。必须保留原始输出文件中行的顺序，以使所有n个文件的连接与原始文件相同。

5.2.5 数据维护过程时，读取刷新数据需要计时。在刷新运行的过程中，必须对特定刷新运行的数据集进行加载和计时。数据的加载必须通过数据处理系统中通用的过程，严禁使用专门为TPC-DS设计的加载工具。

5.3 数据维护功能

5.3.1 数据维护功能执行伪码中定义的插入和删除操作，根据维护功能执行的操作和哪种类型的表，将它们分类为方法1-3。

方法1：事实插入数据维护

方法2：事实删除数据维护

方法3：库存删除数据维护

5.3.2 下表列出了所有数据维护功能、其操作类型、以及目标表。视图中的行数必须等于表5-4第6列中列出的source schema表中的行数（列在表5-2中）。

5.3.3 方法1从视图V中读取行（参见第5.3.2节中的视图名称列表），并将行插入数据仓库表T。V和T都被定义为数据维护功能的一部分。T作为数据仓库初始加载的一部分创建。V是不需要实例化的逻辑表。

5.3.4 V的主键在数据维护功能中定义。每个数据维护功能包含一个表，其视图V与其数据仓库表T之间具有列映射关系。V的主键在该映射表的左侧以粗体字表示（例如表5-5）。

5.3.5 商务键在数据维护功能的映射表的右侧以粗体字表示（例如表5-5）。

5.3.6 维度表的主键值为递增序列。如果为维度表生成新的主键值，假设当前主键最大值为x，则新的主键值为x + 1。

5.3.7 方法1：事实表加载

for every row v in view V corresponding to fact table F
get row v into local variable lv
for every type 1 business key column bkc in v
get row d from dimension table D corresponding to bkc
where the business keys of v and d are equal
update bkc of lv with surrogate key of d
end for
for every type 2 business key column bkc in v
get row d from dimension table D corresponding to bkc
where the business keys of v and d are equal and rec_end_date is NULL

update bkc of lv with surrogate key of d

end for
insert lv into F
end for

5.3.8 方法2：销售和退货事实表删除

Delete rows from R with corresponding rows in S
where d_date between Date1 and Date2
Delete rows from S
where d_date between Date1 and Date2

5.3.9 方法3：库存事实表删除

Delete rows from I where d_date between Date1 and Date2

5.3.10 维度表和事实表中，插入或更新行的每个数据维护功能，由以下几部分定义：

a) 描述符，描述数据维护方法的名称。对于维度表，描述符的格式是“DM_<数据仓库表的缩写>”。对于事实表，描述符的格式是“LF_<数据仓库事实表的缩写>”。扩展名表示使用此数据维护功能填充的数据仓库表。

b) 数据维护方法描述数据维护功能的伪代码。

c) SQL视图V描述source schema需要join哪些表，以加载正确的行。

d) 列映射，定义source schema列映射到哪个数据仓库列。

5.3.11 每个从事实表中删除行的数据维护功能，由以下几部分定义：

a) 描述符，以DF_ <数据仓库事实表的缩写>形式表示数据维护功能的名称。该扩展名显示删除行的数据仓库事实表。
b) 表：S和R，在库存情况下是I
c) 两个日期：Date1和Date2
d) 显示数据如何被删除的数据维护方法

5.3.11.1 LF_SS

CREATE view ssv as
SELECT d_date_sk ss_sold_date_sk,
t_time_sk ss_sold_time_sk,
i_item_sk ss_item_sk,
c_customer_sk ss_customer_sk,
c_current_cdemo_sk ss_cdemo_sk,
c_current_hdemo_sk ss_hdemo_sk,
c_current_addr_sk ss_addr_sk,
s_store_sk ss_store_sk,
p_promo_sk ss_promo_sk,
purc_purchase_id ss_ticket_number,
plin_quantity ss_quantity,
i_wholesale_cost ss_wholesale_cost,
i_current_price ss_list_price,
plin_sale_price ss_sales_price,
(i_current_price-plin_sale_price)*plin_quantity ss_ext_discount_amt,
plin_sale_price * plin_quantity ss_ext_sales_price,
i_wholesale_cost * plin_quantity ss_ext_wholesale_cost,
i_current_price * plin_quantity ss_ext_list_price,
i_current_price * s_tax_precentage ss_ext_tax,
plin_coupon_amt ss_coupon_amt,
(plin_sale_price * plin_quantity)-plin_coupon_amt ss_net_paid,
((plin_sale_price * plin_quantity)-plin_coupon_amt)*(1+s_tax_precentage) ss_net_paid_inc_tax,
((plin_sale_price * plin_quantity)-plin_coupon_amt)-(plin_quantity*i_wholesale_cost)
ss_net_profit
FROM s_purchase
LEFT OUTER JOIN customer ON (purc_customer_id = c_customer_id)
LEFT OUTER JOIN store ON (purc_store_id = s_store_id)
LEFT OUTER JOIN date_dim ON (cast(purc_purchase_date as date) = d_date)
LEFT OUTER JOIN time_dim ON (PURC_PURCHASE_TIME = t_time)
JOIN s_purchase_lineitem ON (purc_purchase_id = plin_purchase_id)
LEFT OUTER JOIN promotion ON plin_promotion_id = p_promo_id
LEFT OUTER JOIN item ON plin_item_id = i_item_id
WHERE purc_purchase_id = plin_purchase_id
AND i_rec_end_date is NULL
AND s_rec_end_date is NULL;

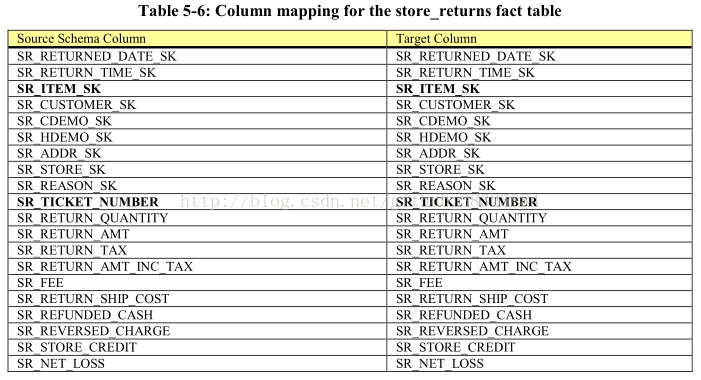

5.3.11.2 LF_SR

CREATE view srv as
SELECT d_date_sk sr_returned_date_sk
,t_time_sk sr_return_time_sk
,i_item_sk sr_item_sk
,c_customer_sk sr_customer_sk
,c_current_cdemo_sk sr_cdemo_sk
,c_current_hdemo_sk sr_hdemo_sk
,c_current_addr_sk sr_addr_sk
,s_store_sk sr_store_sk
,r_reason_sk sr_reason_sk
,sret_ticket_number sr_ticket_number
,sret_return_qty sr_return_quantity
,sret_return_amt sr_return_amt
,sret_return_tax sr_return_tax
,sret_return_amt + sret_return_tax sr_return_amt_inc_tax
,sret_return_fee sr_fee
,sret_return_ship_cost sr_return_ship_cost
,sret_refunded_cash sr_refunded_cash
,sret_reversed_charge sr_reversed_charge
,sret_store_credit sr_store_credit
,sret_return_amt+sret_return_tax+sret_return_fee
-sret_refunded_cash-sret_reversed_charge-sret_store_credit sr_net_loss
FROM s_store_returns
LEFT OUTER JOIN date_dim
ON (cast(sret_return_date as date) = d_date)
LEFT OUTER JOIN time_dim
ON (( cast(substr(sret_return_time,1,2) AS integer)*3600
+cast(substr(sret_return_time,4,2) AS integer)*60
+cast(substr(sret_return_time,7,2) AS integer)) = t_time)
LEFT OUTER JOIN item ON (sret_item_id = i_item_id)
LEFT OUTER JOIN customer ON (sret_customer_id = c_customer_id)
LEFT OUTER JOIN store ON (sret_store_id = s_store_id)
LEFT OUTER JOIN reason ON (sret_reason_id = r_reason_id)
WHERE i_rec_end_date IS NULL
AND s_rec_end_date IS NULL;

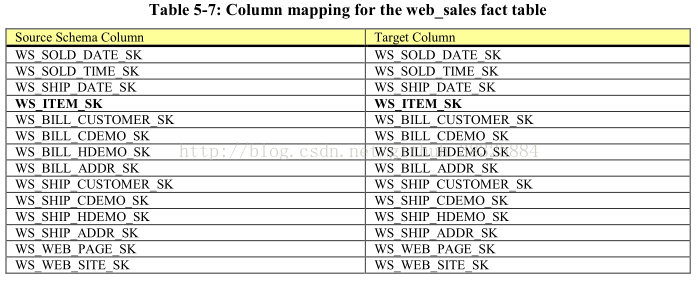

5.3.11.3 LF_WS

CREATE VIEW wsv AS
SELECT d1.d_date_sk ws_sold_date_sk,
t_time_sk ws_sold_time_sk,
d2.d_date_sk ws_ship_date_sk,
i_item_sk ws_item_sk,
c1.c_customer_sk ws_bill_customer_sk,
c1.c_current_cdemo_sk ws_bill_cdemo_sk,
c1.c_current_hdemo_sk ws_bill_hdemo_sk,
c1.c_current_addr_sk ws_bill_addr_sk,
c2.c_customer_sk ws_ship_customer_sk,
c2.c_current_cdemo_sk ws_ship_cdemo_sk,
c2.c_current_hdemo_sk ws_ship_hdemo_sk,
c2.c_current_addr_sk ws_ship_addr_sk,
wp_web_page_sk ws_web_page_sk,
web_site_sk ws_web_site_sk,
sm_ship_mode_sk ws_ship_mode_sk,
w_warehouse_sk ws_warehouse_sk,
p_promo_sk ws_promo_sk,
word_order_id ws_order_number,
wlin_quantity ws_quantity,
i_wholesale_cost ws_wholesale_cost,
i_current_price ws_list_price,
wlin_sales_price ws_sales_price,
(i_current_price-wlin_sales_price)*wlin_quantity ws_ext_discount_amt,
wlin_sales_price * wlin_quantity ws_ext_sales_price,
i_wholesale_cost * wlin_quantity ws_ext_wholesale_cost,
i_current_price * wlin_quantity ws_ext_list_price,
i_current_price * web_tax_percentage ws_ext_tax,
wlin_coupon_amt ws_coupon_amt,
wlin_ship_cost * wlin_quantity WS_EXT_SHIP_COST,
(wlin_sales_price * wlin_quantity)-wlin_coupon_amt ws_net_paid,
((wlin_sales_price * wlin_quantity)-wlin_coupon_amt)*(1+web_tax_percentage) ws_net_paid_inc_tax,
((wlin_sales_price * wlin_quantity)-wlin_coupon_amt)-(wlin_quantity*i_wholesale_cost)
WS_NET_PAID_INC_SHIP,
(wlin_sales_price * wlin_quantity)-wlin_coupon_amt + (wlin_ship_cost * wlin_quantity)
+ i_current_price * web_tax_percentage WS_NET_PAID_INC_SHIP_TAX,
((wlin_sales_price * wlin_quantity)-wlin_coupon_amt)-(i_wholesale_cost * wlin_quantity)
WS_NET_PROFIT
FROM s_web_order
LEFT OUTER JOIN date_dim d1 ON (cast(word_order_date as date) = d1.d_date)
LEFT OUTER JOIN time_dim ON (word_order_time = t_time)
LEFT OUTER JOIN customer c1 ON (word_bill_customer_id = c1.c_customer_id)
LEFT OUTER JOIN customer c2 ON (word_ship_customer_id = c2.c_customer_id)
LEFT OUTER JOIN web_site ON (word_web_site_id = web_site_id AND web_rec_end_date IS NULL)
LEFT OUTER JOIN ship_mode ON (word_ship_mode_id = sm_ship_mode_id)
JOIN s_web_order_lineitem ON (word_order_id = wlin_order_id)
LEFT OUTER JOIN date_dim d2 ON (cast(wlin_ship_date as date) = d2.d_date)
LEFT OUTER JOIN item ON (wlin_item_id = i_item_id AND i_rec_end_date IS NULL)
LEFT OUTER JOIN web_page ON (wlin_web_page_id = wp_web_page_id AND wp_rec_end_date IS NULL)
LEFT OUTER JOIN warehouse ON (wlin_warehouse_id = w_warehouse_id)
LEFT OUTER JOIN promotion ON (wlin_promotion_id = p_promo_id);

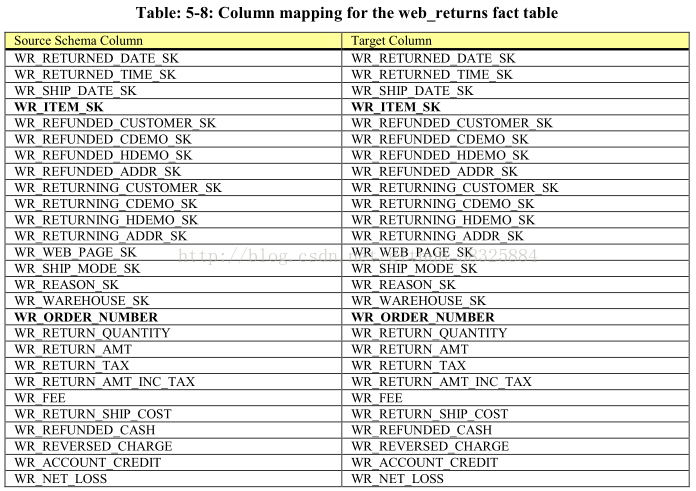

5.3.11.4 LF_WR

CREATE VIEW wrv AS
SELECT d_date_sk wr_return_date_sk
,t_time_sk wr_return_time_sk
,i_item_sk wr_item_sk
,c1.c_customer_sk wr_refunded_customer_sk
,c1.c_current_cdemo_sk wr_refunded_cdemo_sk
,c1.c_current_hdemo_sk wr_refunded_hdemo_sk
,c1.c_current_addr_sk wr_refunded_addr_sk
,c2.c_customer_sk wr_returning_customer_sk
,c2.c_current_cdemo_sk wr_returning_cdemo_sk
,c2.c_current_hdemo_sk wr_returning_hdemo_sk
,c2.c_current_addr_sk wr_returing_addr_sk
,wp_web_page_sk wr_web_page_sk
,r_reason_sk wr_reason_sk
,wret_order_id wr_order_number
,wret_return_qty wr_return_quantity
,wret_return_amt wr_return_amt
,wret_return_tax wr_return_tax
,wret_return_amt + wret_return_tax AS wr_return_amt_inc_tax
,wret_return_fee wr_fee
,wret_return_ship_cost wr_return_ship_cost
,wret_refunded_cash wr_refunded_cash
,wret_reversed_charge wr_reversed_charge
,wret_account_credit wr_account_credit
,wret_return_amt+wret_return_tax+wret_return_fee
-wret_refunded_cash-wret_reversed_charge-wret_account_credit wr_net_loss
FROM s_web_returns LEFT OUTER JOIN date_dim ON (cast(wret_return_date as date) = d_date)
LEFT OUTER JOIN time_dim ON ((CAST(SUBSTR(wret_return_time,1,2) AS integer)*3600
+CAST(SUBSTR(wret_return_time,4,2) AS integer)*60+CAST(SUBSTR(wret_return_time,7,2) AS integer))=t_time)
LEFT OUTER JOIN item ON (wret_item_id = i_item_id)
LEFT OUTER JOIN customer c1 ON (wret_return_customer_id = c1.c_customer_id)
LEFT OUTER JOIN customer c2 ON (wret_refund_customer_id = c2.c_customer_id)
LEFT OUTER JOIN reason ON (wret_reason_id = r_reason_id)
LEFT OUTER JOIN web_page ON (wret_web_page_id = WP_WEB_PAGE_id)
WHERE i_rec_end_date IS NULL AND wp_rec_end_date IS NULL;

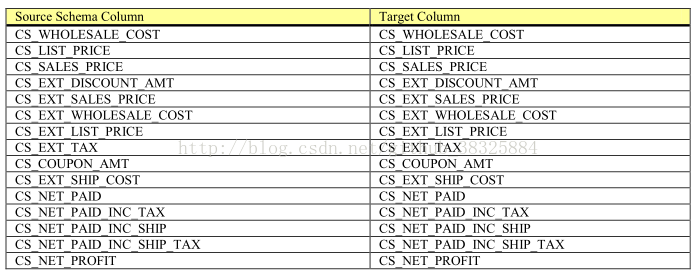

5.3.11.5 LF_CS

CREATE view csv as
SELECT d1.d_date_sk cs_sold_date_sk
,t_time_sk cs_sold_time_sk
,d2.d_date_sk cs_ship_date_sk
,c1.c_customer_sk cs_bill_customer_sk
,c1.c_current_cdemo_sk cs_bill_cdemo_sk
,c1.c_current_hdemo_sk cs_bill_hdemo_sk
,c1.c_current_addr_sk cs_bill_addr_sk
,c2.c_customer_sk cs_ship_customer_sk
,c2.c_current_cdemo_sk cs_ship_cdemo_sk
,c2.c_current_hdemo_sk cs_ship_hdemo_sk
,c2.c_current_addr_sk cs_ship_addr_sk
,cc_call_center_sk cs_call_center_sk
,cp_catalog_page_sk cs_catalog_page_sk
,sm_ship_mode_sk cs_ship_mode_sk
,w_warehouse_sk cs_warehouse_sk
,i_item_sk cs_item_sk
,p_promo_sk cs_promo_sk
,cord_order_id cs_order_number
,clin_quantity cs_quantity
,i_wholesale_cost cs_wholesale_cost
,i_current_price cs_list_price
,clin_sales_price cs_sales_price
,(i_current_price-clin_sales_price)*clin_quantity cs_ext_discount_amt
,clin_sales_price * clin_quantity cs_ext_sales_price
,i_wholesale_cost * clin_quantity cs_ext_wholesale_cost
,i_current_price * clin_quantity CS_EXT_LIST_PRICE
,i_current_price * cc_tax_percentage CS_EXT_TAX
,clin_coupon_amt cs_coupon_amt
,clin_ship_cost * clin_quantity CS_EXT_SHIP_COST
,(clin_sales_price * clin_quantity)-clin_coupon_amt cs_net_paid
,((clin_sales_price * clin_quantity)-clin_coupon_amt)*(1+cc_tax_percentage) cs_net_paid_inc_tax
,(clin_sales_price * clin_quantity)-clin_coupon_amt + (clin_ship_cost * clin_quantity) CS_NET_PAID_INC_SHIP
,(clin_sales_price * clin_quantity)-clin_coupon_amt + (clin_ship_cost * clin_quantity)
+ i_current_price * cc_tax_percentage CS_NET_PAID_INC_SHIP_TAX
,((clin_sales_price * clin_quantity)-clin_coupon_amt)-(clin_quantity*i_wholesale_cost) cs_net_profit
FROM s_catalog_order
LEFT OUTER JOIN date_dim d1 ON
(cast(cord_order_date as date) = d1.d_date)
LEFT OUTER JOIN time_dim ON (cord_order_time = t_time)
LEFT OUTER JOIN customer c1 ON (cord_bill_customer_id = c1.c_customer_id)
LEFT OUTER JOIN customer c2 ON (cord_ship_customer_id = c2.c_customer_id)
LEFT OUTER JOIN call_center ON (cord_call_center_id = cc_call_center_id AND cc_rec_end_date IS NULL)
LEFT OUTER JOIN ship_mode ON (cord_ship_mode_id = sm_ship_mode_id)
JOIN s_catalog_order_lineitem ON (cord_order_id = clin_order_id)
LEFT OUTER JOIN date_dim d2 ON
(cast(clin_ship_date as date) = d2.d_date)
LEFT OUTER JOIN catalog_page ON
(clin_catalog_page_number = cp_catalog_page_number and clin_catalog_number = cp_catalog_number)
LEFT OUTER JOIN warehouse ON (clin_warehouse_id = w_warehouse_id)
LEFT OUTER JOIN item ON (clin_item_id = i_item_id AND i_rec_end_date IS NULL)
LEFT OUTER JOIN promotion ON (clin_promotion_id = p_promo_id);

5.3.11.6 LF_CR

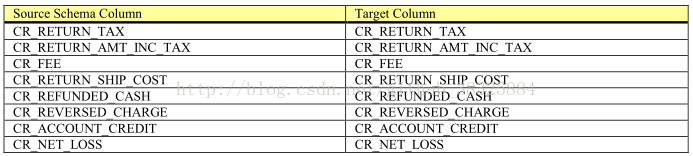

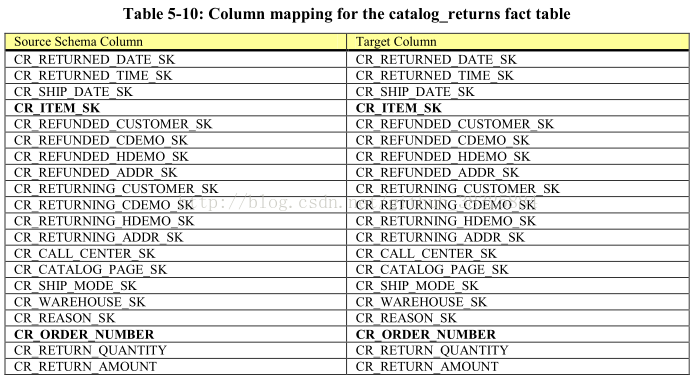

CREATE VIEW crv as
SELECT d_date_sk cr_return_date_sk
,t_time_sk cr_return_time_sk
,i_item_sk cr_item_sk
,c1.c_customer_sk cr_refunded_customer_sk
,c1.c_current_cdemo_sk cr_refunded_cdemo_sk
,c1.c_current_hdemo_sk cr_refunded_hdemo_sk
,c1.c_current_addr_sk cr_refunded_addr_sk
,c2.c_customer_sk cr_returning_customer_sk
,c2.c_current_cdemo_sk cr_returning_cdemo_sk
,c2.c_current_hdemo_sk cr_returning_hdemo_sk
,c2.c_current_addr_sk cr_returing_addr_sk
,cc_call_center_sk cr_call_center_sk
,cp_catalog_page_sk CR_CATALOG_PAGE_SK
,sm_ship_mode_sk CR_SHIP_MODE_SK
,w_warehouse_sk CR_WAREHOUSE_SK
,r_reason_sk cr_reason_sk
,cret_order_id cr_order_number
,cret_return_qty cr_return_quantity
,cret_return_amt cr_return_amt
,cret_return_tax cr_return_tax
,cret_return_amt + cret_return_tax AS cr_return_amt_inc_tax
,cret_return_fee cr_fee
,cret_return_ship_cost cr_return_ship_cost
,cret_refunded_cash cr_refunded_cash
,cret_reversed_charge cr_reversed_charge
,cret_merchant_credit cr_merchant_credit
,cret_return_amt+cret_return_tax+cret_return_fee
-cret_refunded_cash-cret_reversed_charge-cret_merchant_credit cr_net_loss
FROM s_catalog_returns
LEFT OUTER JOIN date_dim
ON (cast(cret_return_date as date) = d_date)
LEFT OUTER JOIN time_dim ON
((CAST(substr(cret_return_time,1,2) AS integer)*3600
+CAST(substr(cret_return_time,4,2) AS integer)*60
+CAST(substr(cret_return_time,7,2) AS integer)) = t_time)
LEFT OUTER JOIN item ON (cret_item_id = i_item_id)
LEFT OUTER JOIN customer c1 ON (cret_return_customer_id = c1.c_customer_id)
LEFT OUTER JOIN customer c2 ON (cret_refund_customer_id = c2.c_customer_id)
LEFT OUTER JOIN reason ON (cret_reason_id = r_reason_id)
LEFT OUTER JOIN call_center ON (cret_call_center_id = cc_call_center_id)
LEFT OUTER JOIN catalog_page ON (cret_catalog_page_id = cp_catalog_page_id)
LEFT OUTER JOIN ship_mode ON (cret_shipmode_id = sm_ship_mode_id)
LEFT OUTER JOIN warehouse ON (cret_warehouse_id = w_warehouse_id)
WHERE i_rec_end_date IS NULL AND cc_rec_end_date IS NULL;

5.3.11.7 LF_I：

5.3.11.8

CREATE view iv AS
SELECT d_date_sk inv_date_sk,
i_item_sk inv_item_sk,
w_warehouse_sk inv_warehouse_sk,
invn_qty_on_hand inv_quantity_on_hand
FROM s_inventory
LEFT OUTER JOIN warehouse ON (invn_warehouse_id=w_warehouse_id)
LEFT OUTER JOIN item ON (invn_item_id=i_item_id AND i_rec_end_date IS NULL)
LEFT OUTER JOIN date_dim ON (d_date=invn_date);

5.3.11.9 DF_SS：

S=store_sales
R=store_returns
Date1 as generated by dsdgen
Date2 as generated by dsdgen

5.3.11.10 DF_CS：

S=catalog_sales
R=catalog_returns
Date1 as generated by dsdgen
Date2 as generated by dsdgen

5.3.11.11 DF_WS：

S=web_sales
R=web_returns
Date1 as generated by dsdgen
Date2 as generated by dsdgen

5.3.11.12 DF_I：

I=Inventory
Date1 as generated by dsdgen
Date2 as generated by dsdgen

1. HMM

HMM属于生成模型，是关于时序的概率模型。假设我们现在有一串状态序列Z，对于任意状态，都存在一个对应的观测，因此也就存在观测序列X。

当无法观测时，和之间就不是独立的，递推可知，X与Z不独立。同理易知与在，不可观测的情况下也不独立。

因此，HMM的模型可以解决样本不独立的问题。对于样本之间存在关系的结构化数据，联合概率并不等于边缘概率的乘积，因此很多模型的前提假设并不满足，在这种情况下，HMM或许是一个很好的选择。一个HMM模型，由初始概率分布，状态转移概率分布A，以及观测概率分布B确定。设状态Q一共有N种可能，观测V一共有M种可能，状态序列I的长度为T，O是对应的观测序列，则状态转移概率矩阵，其中代表的是t时刻，已知状态为的情况下，t+1时刻状态为的概率。观测概率矩阵，其中代表的是t时刻，已知状态为的情况下，观测结果为的概率。初始概率分布指的其实就是t=1时，状态Q的各个取值的概率。

HMM的一个经典例子就是李航博士的《统计学习方法》中提到的“盒子和球模型”：假设有4个盒子，每个盒子里都装有红白两种颜色的球，盒子里的红白球如下：

各盒子的红白球数

盒子	1	2	3	4
红球数	5	3	6	8
白球数	5	7	4	2

开始时，从四个盒子里一等概率随机选取1个盒子，随机从该盒子里抽出一个球，记录颜色后放回。然后从当前盒子随机转移到下一个盒子，转移规则为：如果当前盒子是1，则下一个盒子一定是2；如果当前盒子是2或3，则分别以0.4和0.6的概率转移到左边和右边的盒子；如果当前盒子是4，则以0.5的概率转移到3，以0.5的概率继续留在4。确定转移后的新盒子之后，继续抽出一个球，记录颜色后放回。重复5次之后，得到一个球的颜色的观测序列：O={红，红，白，白，红}。整个过程无法观测，只能观测最终的球的结果。

这个例子中，盒子的选择序列可以被视作无法观测的状态序列。根据条件，HMM三要素分别表示为：状态集合Q={盒子1，盒子2，盒子3，盒子4}，N=4；观测集合V={红，白}，M=2；序列长度T=5。

初始概率分布：

状态转移概率分布：

观测概率分布：

2. 观测序列的生成过程

HMM的观测序列O的生成过程，在《统计学习方法》中被描述为：

1. 按照初始状态分布产生状态​​
2. 令t=1
3. 按照状态的观测概率分布生成
4. 按照状态的状态转移概率分布{}产生状态，=1，2，...，N
5. 令t=t+1；如果t<T，转步(3)；否则，终止

3. HMM的三个核心问题

HMM有三个核心问题：

1. The Decoding Problem：已知模型及观测序列O，求该情况下使P(I|O)最大的状态序列I
2. The Learning Problem：已知观测序列O，使用maximum likelihood估计模型参数A，B，使P(O|)最大
3. The Evaluation Problem：给定模型和观测序列P，求该模型下观测序列出现的概率P(O|)

3.1 The Decoding Problem and Viterbi Algorithm

重点说说decoding problem。我在QMUL读硕士的时候，毕业论文做的内容是和自动编曲相关的，当时导师Dr. Dorien Herremans问我懂不懂神经网络，我说不太懂，然后她就推荐了这个复古的HMM给我。HMM在二十世纪基本是自动编曲领域应用的最主流的模型，那个年代还没有深层的神经网络，基本所有论文都是在讨论HMM观测一个什么玩意然后推测对应的状态序列，这个状态序列实际上就是各种和弦。因此HMM在这个领域算得上是功勋卓著的奠基石。

Viterbi Algorithm是由USC的Dr. Andrew Viterbi发明的，Viterbi是Qualcomm的cofounder，专利狂魔，基本上Qualcomm早期通信产品都是靠他撑起来的，学EE的道友肯定不会陌生。这套算法的实质就是DP求概率最大的路径，该路径也就对应着需要求解的状态序列。

如果最优路径在t时刻通过，则从到的这段子路径中，最优路径所走的一定是该子路径集合的最优子路径。因此我们只要从t=1时刻开始DP任何时刻t对应的各个状态i的各条部分路径的最大概率即可。

定义变量：

这里的，指的是t时刻位于状态i的概率最大值。

定义变量：

这里的，指的是使t时刻位于状态i的所有单个路径中概率最大的路径的t-1时刻的状态。

初始化和：

对t=2，3，...，T进行递推：

求得最优路径在T时刻时的状态：

对t=T-1，T-2，... ，1回溯最终得到最优路径I：

《统计学习方法》中，还给出了一种“近似算法”，大概意思就是对于观测序列中每一个观测值，通过maximum likelihood反求对应的最可能状态值，然后直接将这些对应的状态组成状态序列。这个方法我如果没有理解错的话，应该是一个貌似greedy algorithm的做法。李航博士也在书中说了，会存在无法实现的可能，比如最终的状态序列为(1, 2, 3, 3, 1)，可是=0。这个近似算法精度上还是有一些问题的，即使得到可行解，也无法像DP那样保证为global optima。不过正是因为不进行回滚，近似算法的计算更加简单，对于精度要求不高的项目，近似算法依旧是一种高效的堪用算法。
