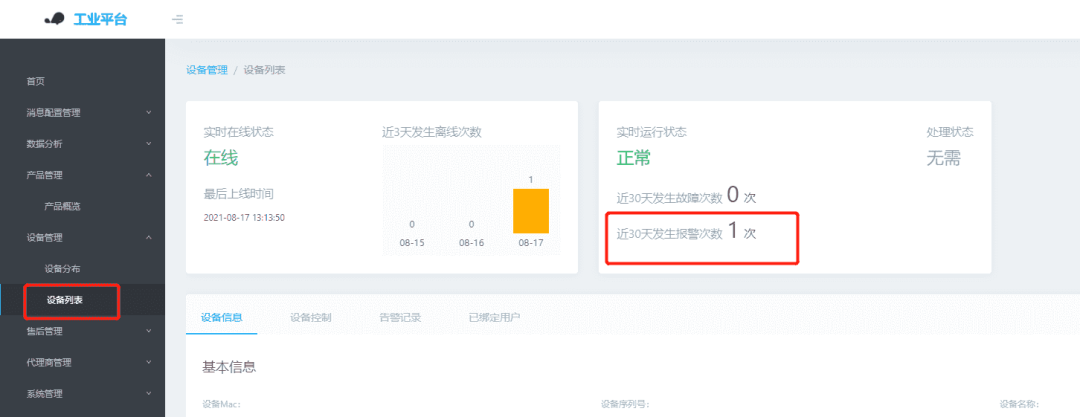

智能烟感应监测实现对烟雾的实时监测，并将监测数据通过Wifi上传至机智云，当烟雾量大到一定程度时，同时会向机智云发送一个报警信号。用户也可以用App远程查看本地的烟雾传感数据以及报警状态。

视频教程及实物展示

视频演示教程：

【十分钟开发物联网】 -- 智能烟雾感应报警设备（Wifi模组）

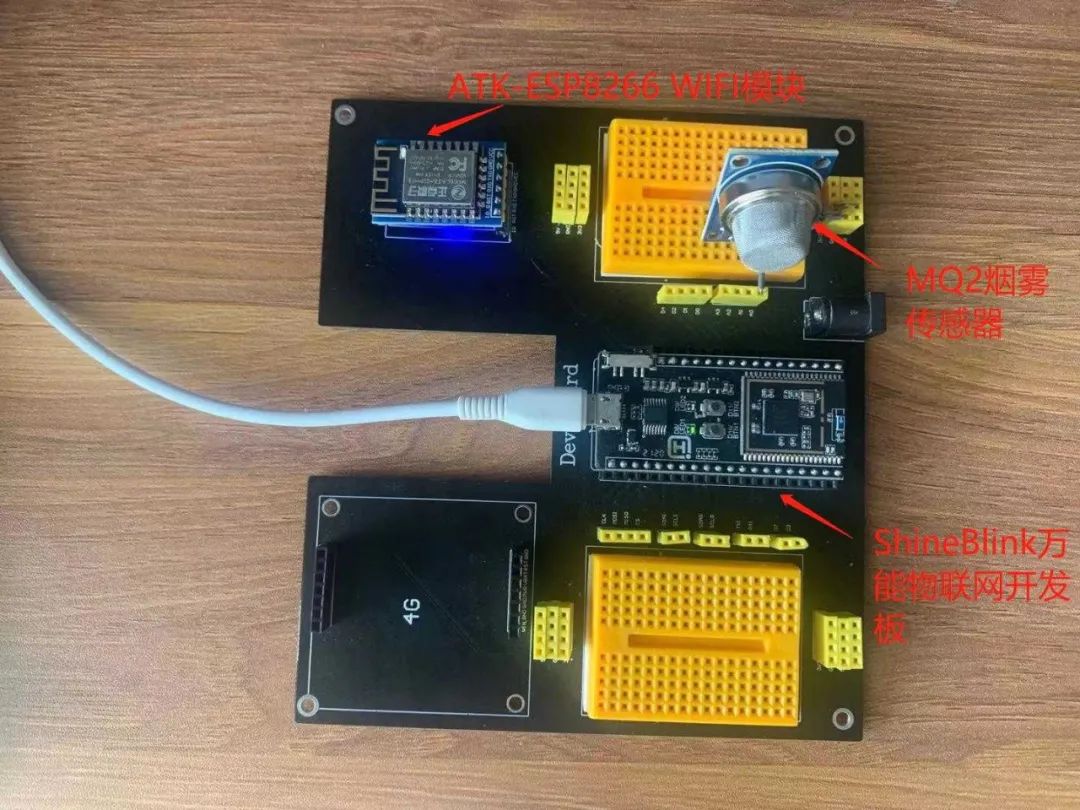

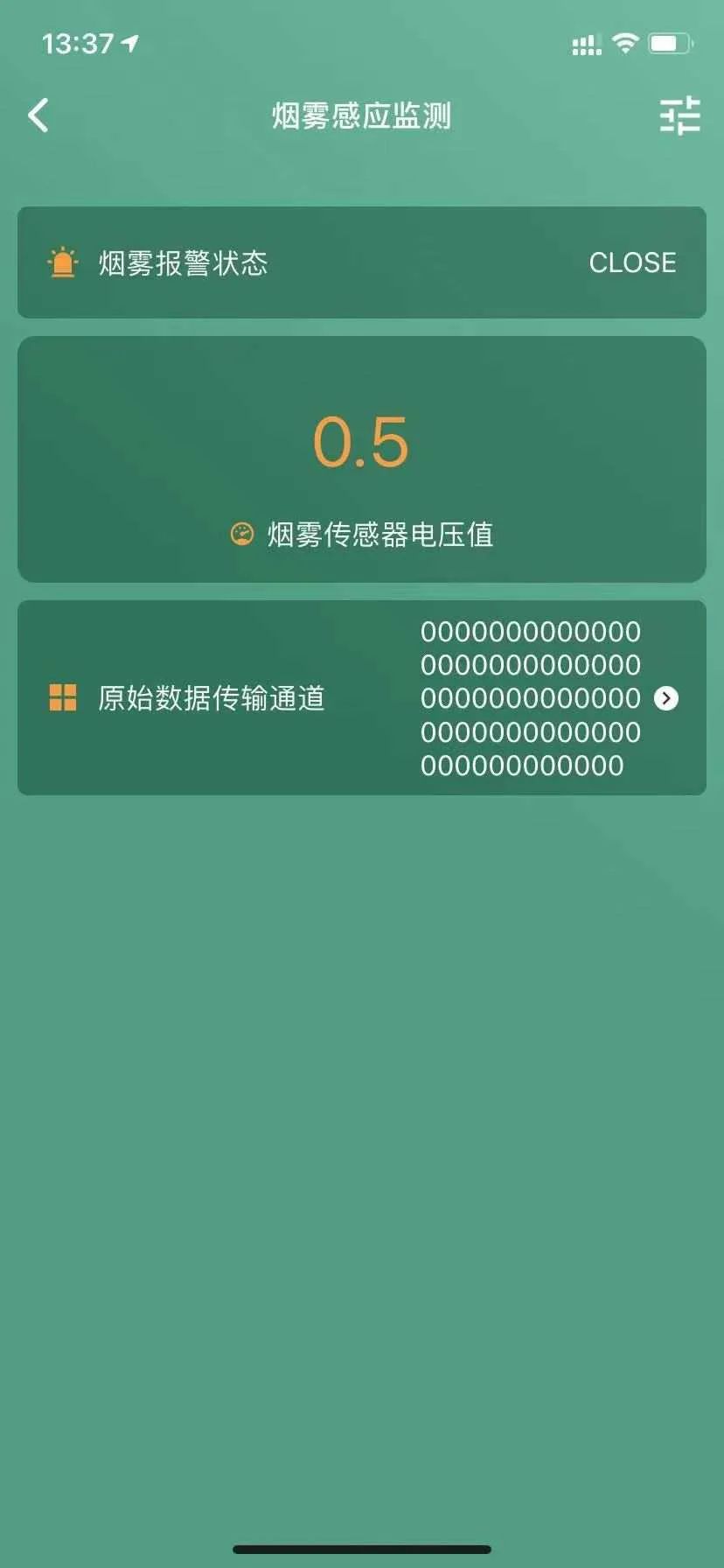

接线实物图和App监测页面：

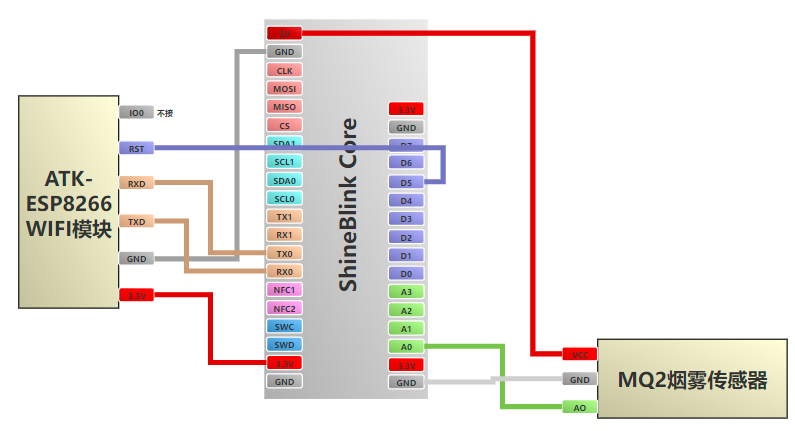

硬件端接线图

材料清单

名称	推荐购买源	资料下载
通用版机智云 App	免费	https://download.gizwits.com/zh-cn/p/98/99
ShineBlink 万能物联网开发板	淘宝搜索“机智云”或“ShineBlink”店铺有售	shineblink.com
带机智云GAgent固件的ATK-ESP8266模块	淘宝搜索“机智云”店铺有售	gizwits.com
MQ2 烟雾传感器	淘宝有售
黑色底板	该底板只是为了省掉接杜邦线，让外观好看一些，不是必需品，开发者如果没有可以用杜邦线来替代。如果仍想获取该底板，可通过右边提供的PCB工程资料自己打样PCB制作即可	https://fe9a58.link.yunpan.360.cn/lk/surl_y6mpLtWWB9W#/-0

硬件端完整源代码

--使能USB print打印功能
LIB_UsbConfig("CDC")
--机智云平台为每个产品类别分配的唯一PK和PS，一定要改成您自己的PK和PS
PK = "51fcbcb2d53b42158898e7a15875b927"
PS = "c3ac8bc205ed490a8e99a8b071eb3470"
--初始化Wifi模块
LIB_GizWifiConfig(PK,PS,1000,120,"UART0","D5","D10","D8")
Alarm = 0
--配置A0-A3这四个电压采集通道同时开始工作，当每个通道采集满50个点时缓存满，每个点的采集时间间隔为10ms
LIB_ADConfig(50,10000)
--开始大循环
while(GC(1) == true)
do
    A0_full_flag, A0_tab = LIB_ADCheckBufFull("A0")
    --每当A0通道的缓存满以后，计算缓存内的50个元素的平均值，并换算成电压值
    --由LIB_ADConfig(50,10000)可以算出，此处大概是50X10000us=0.5秒执行一次
    if A0_full_flag == 1 then
        SUM = 0
        for i = 1, #A0_tab do --此处#A0_tab的值是50，表示A0_tab表内的元素个数
            SUM = SUM + A0_tab[i]
        end
        AVER = SUM / #A0_tab --计算平均采样值
        --将A0通道的AD值转换成实际电压打印出来
        out_voltage = AVER*3.6/4096.0
        --打印出传感器输出的电压值，保留小数点后两位，单位V
        print(string.format("voltage=%.2fV\r\n", out_voltage))

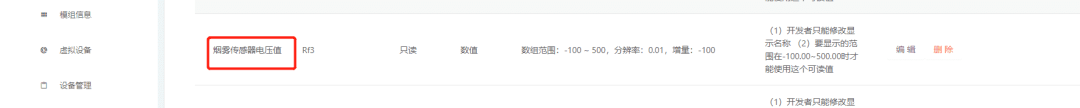

        --向机智云服务器发送(烟雾传感器电压值)浮点型小数值(范围应是-100.00~500.00)
        --由于LIB_Giz4GConfig函数种设置的1000ms上传一次传感器的电压值
        --所以这里即使调用LIB_SendToGizCloud函数发送也不会即时更新
        LIB_SendToGizCloud("Rf3", out_voltage)
if out_voltage > 1.00 then --烟雾越大电压值越高，最高3.3V
Alarm = 1

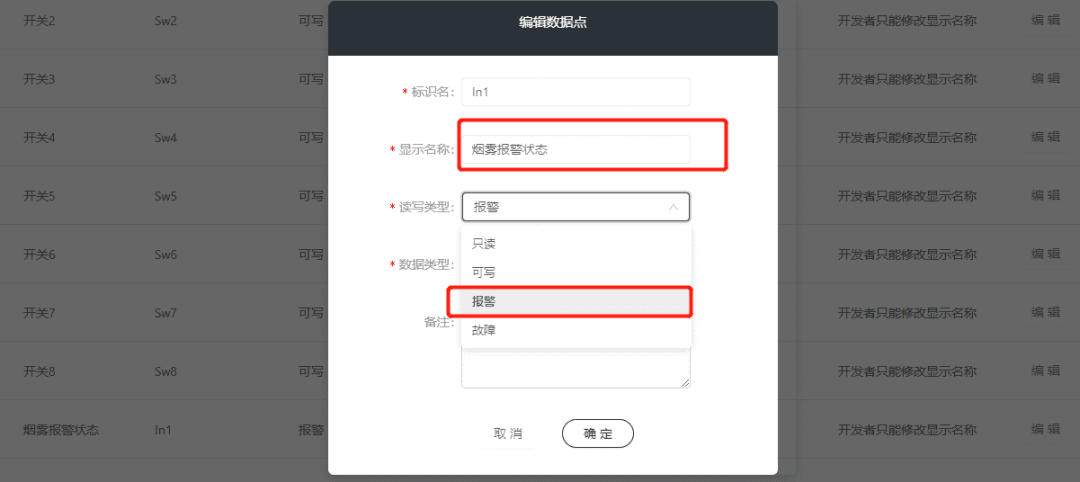

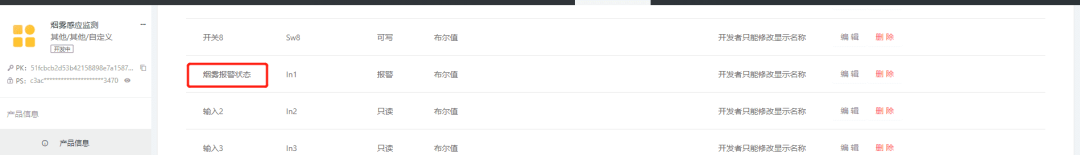

--向云发送是否需要报警
LIB_SendToGizCloud("In1", Alarm)
else
Alarm = 0
--向云发送是否需要报警
LIB_SendToGizCloud("In1", Alarm)
end
    end
end

上面代码中出现的"LIB_"开头的库函数的详细介绍可点击查询。
