转载请注明出处：http://blog.csdn.net/crazy1235/article/details/43377545
之前写过一篇关于百度地图开发的blog，主要介绍了百度地图的基本地图的显示。
详见：Android百度地图开发（一）之初体验
下面来看一下地图上覆盖物的添加，以及地理编码和反地理编码。
添加覆盖物
在地图上添加覆盖物，一般需要以下几个步骤：
1. 定义坐标点，有可能是一个，有可能是多个（比如：多边形覆盖物）。
2. 构造OverlayOptions（地图覆盖物选型基类）。
3. 在地图上添加覆盖物。
4. 添加相应的监听事件。
在API中可以看到，BaiDuMap类中有一个方法：
这里写图片描述
这个方法就是用来在地图上添加覆盖物的。此方法需要一个OverlayOptions参数。
进而查看这个类。从API中可以看到这是个抽象类，实例化它就必须用它的子类。api中已经把它的所有子类列出来了，分别是：ArcOptions(弧线形覆盖物选型类)、CircleOptions(圆形覆盖物选型类)、DotOptions(圆点覆盖物选型类)、GroundOverlayOptions(地形图图层选型类)、MarkerOptions(标注覆盖物选型类)、PolygonOptions(多边形选型类)、PolylineOptions(折线选型类)、TextOptions(文本选型类)。
MarkerOptions–标注覆盖物。
查看一下API，只需关注返回值是MarkerOptions的方法即可。
这里写图片描述

此时很简单就可以构造出一个MarkerOptions对象了。此时需要注意的是：必须添加图标，不然会报错！

这里写图片描述
添加图标的话，就可以使用icon(BitmapDescriptor icon)这个方法：

BitmapDescriptor是一个bitmap描述信息类。但是在api中没有看到任何关于构造这个类的方法，只有一个回收对象的方法recycle()。其实在android中，提到bitmap，一般都会跟一个“xxxFactory” 工厂类联系到一起。所以才想百度api中也会有一个关于构造BitmapDescriptor的工厂类。果不其然，看到了一个BitmapDescriptorFactory这个类。
这里写图片描述

这个类中包括了很多构造bitmap描述信息类的静态方法：
这里写图片描述

这里写图片描述

OK，有了这一步，就可以构造出一个BitmapDescriptor对象了，进而对marker添加一个图片。

// 定义marker坐标点
        LatLng point = new LatLng(latitude, longitude);

        // 构建markerOption，用于在地图上添加marker
        OverlayOptions options = new MarkerOptions()//
                .position(point)// 设置marker的位置
                .icon(bitmap)// 设置marker的图标
                .zIndex(9)// 設置marker的所在層級
                .draggable(true);// 设置手势拖拽
        // 在地图上添加marker，并显示
        marker1 = (Marker) bdMap.addOverlay(options);
        ```
    接下来对marker添加监听事件。一开始我猜想，应该是MarkerOptions这个类中有一个 “setOnxxx” 这种形式的方法来绑定事件，但是没有找到。最后还是在BaiDuMap这个类下面找到了两个静态的接口。
![这里写图片描述](https://img-blog.csdn.net/20150201231927052)
    先看一下点击事件。onMarkerClickListener接口中只有一个函数：
![这里写图片描述](https://img-blog.csdn.net/20150201232043518)

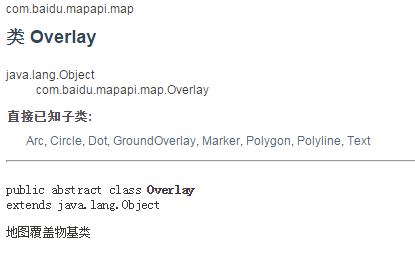

    此时就需要你添加overlay的返回值（marker）了。实际上BaiDuMap的添加覆盖物的方法addOverlay(OverlayOptions options)的返回值是Overlay。而Overlay恰好是一个好抽象类。
![这里写图片描述](https://img-blog.csdn.net/20150201232251506)
    它的子类分别是Arc、Circle、Dot、GroundOverlay、Marker、Polygon、Polyline、Text。
正好与verlayOption的子类一一对应。



下面是点击事件的代码：

bdMap.setOnMapClickListener(new OnMapClickListener() {
        @Override
        public boolean onMapPoiClick(MapPoi arg0) {
            return false;
        }

        @Override
        public void onMapClick(LatLng latLng) {
            displayInfoWindow(latLng);
        }
    });




此时有一个问题，我得到了LatLng地理坐标这个对象了，怎么得到正常的地理信息呢（xx省xx市）？不要着急，慢慢往后看，反地理编码会解决这个问题的！
    下面看一下，拖拽事件（onMarkerDragListener）：
![这里写图片描述](https://img-blog.csdn.net/20150201232948286)
    这三个方法有点类似于onTouch方法（按下，拖动，抬起）。

bdMap.setOnMarkerDragListener(new OnMarkerDragListener() {
        @Override
        public void onMarkerDragStart(Marker arg0) {
        }
   @Override
        public void onMarkerDragEnd(Marker arg0) {
            Toast.makeText(
                    MainActivity.this,
                    "拖拽结束，新位置：" + arg0.getPosition().latitude + ", "
                            + arg0.getPosition().longitude,
                    Toast.LENGTH_LONG).show();
            reverseGeoCode(arg0.getPosition());
        }

        @Override
        public void onMarkerDrag(Marker arg0) {

        }
    });

此时需要注意：拖拽事件，需要长按才能响应。
PolygonOptions(多边形覆盖)
继续查看API，查看这个类中的返回值是PolygonOptions的方法：
这里写图片描述

设置多边形覆盖物，当然需要多个地图上的点了。正好有一个points(List points)的方法用于设置多边形坐标点列表。OK，此时构造出一个PolygonOptions就不难了。

LatLng pt1 = new LatLng(latitude + 0.02, longitude);
    LatLng pt2 = new LatLng(latitude, longitude - 0.03);
    LatLng pt3 = new LatLng(latitude - 0.02, longitude - 0.01);
    LatLng pt4 = new LatLng(latitude - 0.02, longitude + 0.01);
    LatLng pt5 = new LatLng(latitude, longitude + 0.03);
    List<LatLng> points = new ArrayList<LatLng>();
    points.add(pt1);
    points.add(pt2);
    points.add(pt3);
    points.add(pt4);
    points.add(pt5);
    //
    PolygonOptions polygonOptions = new PolygonOptions();
    polygonOptions.points(points);
    polygonOptions.fillColor(0xAAFFFF00);
    polygonOptions.stroke(new Stroke(2, 0xAA00FF00));
    Overlay polygon = bdMap.addOverlay(polygonOptions);

TextOptions(文字覆盖物)
设置文字覆盖物的时候，需要注意文字的颜色，字体大小，位置等属性：
这里写图片描述

LatLng latLng = new LatLng(latitude, longitude);
    TextOptions textOptions = new TextOptions();
    textOptions.bgColor(0xAAFFFF00)  //設置文字覆蓋物背景顏色
        .fontSize(28)  //设置字体大小
        .fontColor(0xFFFF00FF)// 设置字体颜色
        .text("我在这里啊！！！！")  //文字内容
        .rotate(-30)  //设置文字的旋转角度
        .position(latLng);// 设置位置
    bdMap.addOverlay(textOptions);

GroundOverlay(地形图图层覆盖物)
地形图图层可以跟随地图进行平移，伸缩等变换，位于底图和标注图层之家，不会遮挡地图标注的信息。定义这个覆盖物的时候，需要指定宽高。这里百度API提供了两种方法：
1. 指定一个地理坐标（LatLng），在用dimensions方法来指定宽度和高度。
2. 使用positionFromBounds(LagLngBounds bounds)方法。LatLngBounds方法表示一个地理范围，包括一个东北角坐标和一个西南角坐标，这样也能确定一个矩形。
在LatLng中有一个静态内部类Builder–地理范围构造器。

LatLng southwest = new LatLng(latitude - 0.01, longitude - 0.012);//西南
    LatLng northeast = new LatLng(latitude + 0.01, longitude + 0.012);//东北
    LatLngBounds bounds = new LatLngBounds.Builder().include(southwest)
            .include(northeast).build();//得到一个地理范围对象
    BitmapDescriptor bitmap2 = BitmapDescriptorFactory
        .fromResource(R.drawable.csdn_blog);
    GroundOverlayOptions groundOverlayOptions = new GroundOverlayOptions();
    groundOverlayOptions.image(bitmap2);//显示的图片
    groundOverlayOptions.positionFromBounds(bounds);//显示的位置
    groundOverlayOptions.transparency(0.7f);//显示的透明度
    bdMap.addOverlay(groundOverlayOptions);

PolylineOptions(折线覆盖物)
添加折线与添加多边形的方法大致相同。这里就不多赘述了。

CircleOptions circleOptions = new CircleOptions();
    circleOptions.center(new LatLng(latitude, longitude));//设置圆心坐标
    circleOptions.fillColor(0XFFfaa755);//圆的填充颜色
    circleOptions.radius(150);//设置半径
    circleOptions.stroke(new Stroke(5, 0xAA00FF00));//设置边框
    bdMap.addOverlay(circleOptions);

DotOptions(圆点覆盖物)

DotOptions dotOptions = new DotOptions();
    dotOptions.center(new LatLng(latitude, longitude));//设置圆心坐标
    dotOptions.color(0XFFfaa755);//颜色
    dotOptions.radius(25);//设置半径
    bdMap.addOverlay(dotOptions);

CircleOptions(圆形（空心）覆盖物)

CircleOptions circleOptions = new CircleOptions();
    circleOptions.center(new LatLng(latitude, longitude));//设置圆心坐标
    circleOptions.fillColor(0XFFfaa755);//圆的填充颜色
    circleOptions.radius(150);//设置半径
    circleOptions.stroke(new Stroke(5, 0xAA00FF00));//设置边框
    bdMap.addOverlay(circleOptions);

ArcOptions(弧线覆盖物)

LatLng pt1 = new LatLng(latitude, longitude - 0.01);
    LatLng pt2 = new LatLng(latitude - 0.01, longitude - 0.01);
    LatLng pt3 = new LatLng(latitude, longitude + 0.01);
    ArcOptions arcOptions = new ArcOptions();
    arcOptions.points(pt1, pt2, pt3);//设置弧线的起点、中点、终点坐标
    arcOptions.width(5);//线宽
    arcOptions.color(0xFF000000);
    bdMap.addOverlay(arcOptions);

弹出窗覆盖物
在百度地图上可以添加一种可以弹出的覆盖物，弹出的窗口布局可以自定义。
这里写图片描述

API中说的很清楚，第二个构造函数，只能做显示用，没有响应事件。通过第一个构造方法，可以添加点击事件。

/**
 * 显示弹出窗口覆盖物
 */
private void displayInfoWindow(final LatLng latLng) {
    // 创建infowindow展示的view
    Button btn = new Button(getApplicationContext());
    btn.setBackgroundResource(R.drawable.popup);
    btn.setText("点我点我~");
    BitmapDescriptor bitmapDescriptor = BitmapDescriptorFactory
            .fromView(btn);
    // infowindow点击事件
    OnInfoWindowClickListener infoWindowClickListener = new OnInfoWindowClickListener() {
        @Override
        public void onInfoWindowClick() {
            reverseGeoCode(latLng);
            //隐藏InfoWindow
            bdMap.hideInfoWindow();
        }
    };
    // 创建infowindow
    InfoWindow infoWindow = new InfoWindow(bitmapDescriptor, latLng, -47,
            infoWindowClickListener);

    // 显示InfoWindow
    bdMap.showInfoWindow(infoWindow);
}

地理编码与反地理编码
地理编码指的是将地理信息转化成坐标关系的过程。分为正向的和反向的编码。
正向的就是指将地址信息转成坐标点的过程。比如：北京市天安门–> （123.23111， 123.23231）（我瞎写的）。反地理编码就是将地理坐标转换成具体的地址信息，通过百度的坐标定位引擎，插叙出坐标对应的物体所在的行政区划、街道等信息。
所以我们，在地图上点击的时候，或者拖动marker的时候得到的LatLng对象，就可以通过反地理编码得到具体的地址了。
实现起来也比较简单：

// 创建地理编码检索实例
    GeoCoder geoCoder = GeoCoder.newInstance();
    //
    OnGetGeoCoderResultListener listener = new OnGetGeoCoderResultListener() {
        // 反地理编码查询结果回调函数
        @Override
        public void onGetReverseGeoCodeResult(ReverseGeoCodeResult result) {
            if (result == null
                    || result.error != SearchResult.ERRORNO.NO_ERROR) {
                // 没有检测到结果
                Toast.makeText(MainActivity.this, "抱歉，未能找到结果",
                        Toast.LENGTH_LONG).show();
            }
            Toast.makeText(MainActivity.this,
                    "位置：" + result.getAddress(), Toast.LENGTH_LONG)
                    .show();
        }

        // 地理编码查询结果回调函数
        @Override
        public void onGetGeoCodeResult(GeoCodeResult result) {
            if (result == null
                    || result.error != SearchResult.ERRORNO.NO_ERROR) {
                // 没有检测到结果
            }
        }
    };
    // 设置地理编码检索监听者
    geoCoder.setOnGetGeoCodeResultListener(listener);
    //
    geoCoder.reverseGeoCode(new ReverseGeoCodeOption().location(latLng));
    // 释放地理编码检索实例
    // geoCoder.destroy();

demo下载：
地址:http://download.csdn.net/detail/crazy1235/8415513
