自由空间电磁波传输损耗公式（弗里斯公式）里的常数-32.44dB到底怎么来的?

几个月前，我们几个半吊子讨论了深空通信的问题, 原文看这里。今天，和天线专业的老师聊天，才弄清楚一些问题。看起来隔行如隔山。前面我们讨论的几个很民科的议题包括：

1. 自由空间耗散公式(弗里斯公式)里的常数 -32.44 dB 到底和气压有木有关系。原因是当时在网上看到一个文章，提到了这个公式是在一个大气压下应用的。

3. 有没有方法计算天线的特性？查阅资料，发现方向图和有限元分析就是干这个的，不过好用的建模分析软件一般很专业，基本都是要花钱的。使用Matlab 的天线工具箱，可以研究一些简单的模型。

1.弗里斯公式和常数由来

1.1.发射部分

假设三维空间一个全向均匀的天线，向外发射电磁波。则在空间距离D处，这个球面所在位置的功率密度为
$$E=\frac{1}{A}=\frac{1}{4\pi D^2}$$
E的量纲为“每平方米”，即，如果发射能量为1单位，D距离（米）为半径的球面上，单位面积1平方米对应的能量为E单位。

1.2.接收部分

在D距离处，有一个等效的全向天线（一个理想振子）。全向天线阵子可以理解是一个导线，等效面积究竟是多少呢？这里用到一个全向天线的“电尺寸”概念，一个全向理想振子的等效截面积是
$$S=\frac{{\lambda }^2}{4\pi }$$
上述波长$\lambda$单位为“米”，后面发现这个单位“米”很关键。S量纲为“平方米”

1.3.收发合并

收发合并后，接收到的能量密度：

$$R=ES=\frac{1}{4\pi D^2}\frac{{\lambda }^2}{4\pi }$$
R是比例（百分比），无量纲。由于波长等于光速除以频率，即：
$$\lambda =\frac{C}{F}$$
因此上式可以写为：
$$R=ES=\frac{1}{4\pi D^2}\frac{C^2}{4\pi F^2}$$
注意，光速为 300000000米/秒，频率单位为赫兹（Hz）

1.4. 带入单位得到弗里斯公式

出现常数的原因，是用d千米(km)表示距离D，用 f 兆赫兹(MHz)表示频率F。这样，上述公式变为：
$$R=\frac{1}{4\pi (10^{3}d{)}^2}\frac{(3\times 10^8{)}^2}{4\pi (10^{6}f{)}^2}=(\frac{3}{40\pi }{)}^2(\frac{1}{d}{)}^2(\frac{1}{f}{)}^2$$
换算为分贝
$$r=10\lg R=20\lg \frac{3}{40\pi }-20\lg d-20\lg f=-32.4-20\lg d-20\lg f$$
可见，这个-32.4不是用温度、气压弄出来的经验值，而是因为使用了MHz、Km作为单位，结合光速折算出来的确切值，保留四位小数，就是 -32.4418。

2.天线增益

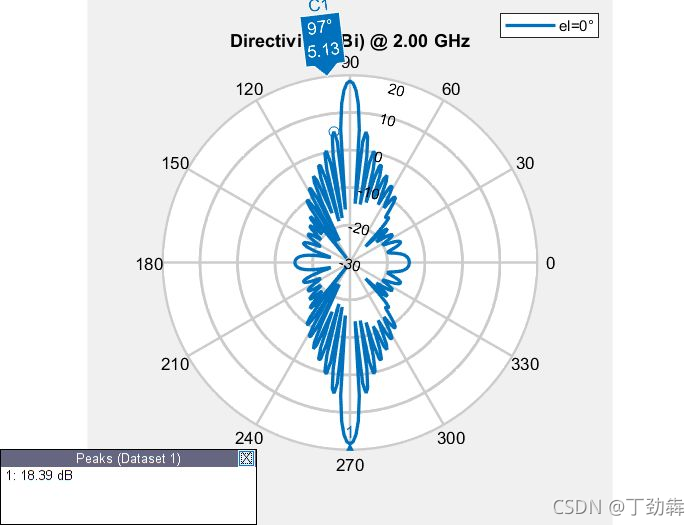

天线的增益被定义为在某个方向、距离上收到的能量，与理想全向天线相同方向、距离上收到的能量的比值，也就是dBi (理想全向天线)，没有量纲。由于能量是守恒的，在一个方向上强，其他地方就肯定弱。下图是Matlab天线工具箱输出的某类天线的方向图（来自互联网)。
由于方向图描述的是与理想全向天线相比的比例，且在理想情况下，收、发具有互换一致性，因此，可以直接结合弗里斯公式进行增益叠加。这里需要注意的是，天线设计软件在计算方向图时，已经通过物理尺寸、波长，把“电尺寸”和“等效截面积”因素涵盖进去了。

对于具备反射面的天线，比如抛物面天线，其增益会非常集中。当天线尺寸显著大于波长时，可以使用面积大小直接比较增益的高低。在前文中，计算60米抛物面天线的增益应该与相应频段的等效理想全向馈源面积比较，而不是与1平方米的绝对值比较。经过天线专业老师的推测，60米天线的增益可高达70dBi以上。
