应用实例-Modbus转Profinet网关连接STM液位仪

案例简介：
本案例是无锡耐特森Modbus转Profinet网关连接STM液位仪的配置案例用到的设备为西门子1200PLC一台，无锡耐特森Modbus转Profinet网关一个，STM液位仪一台。

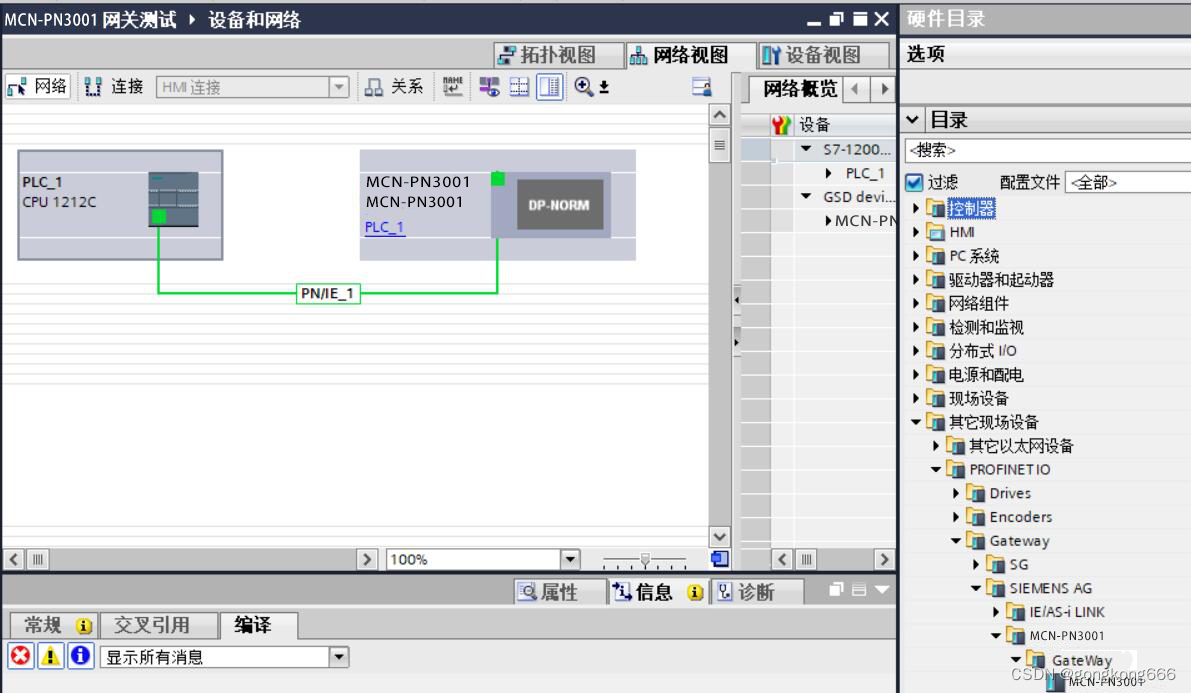

1、Modbus转Profinet网关配置方法：打开博图，新建项目并添加gsd文件。

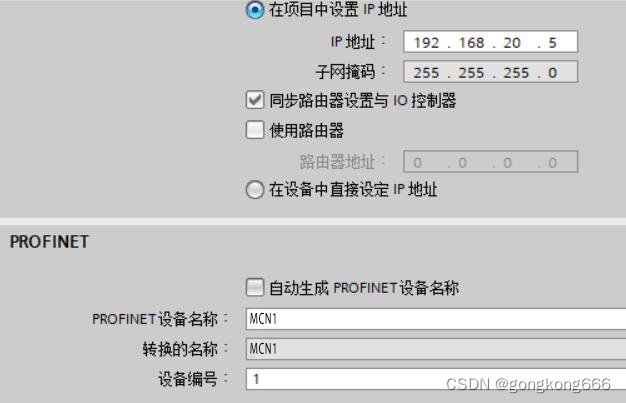

2、建立Profinet连接，设定Modbus转Profinet网关的IP地址和设备名称，IP要和Modbus转Profinet网关保持在同一网段。

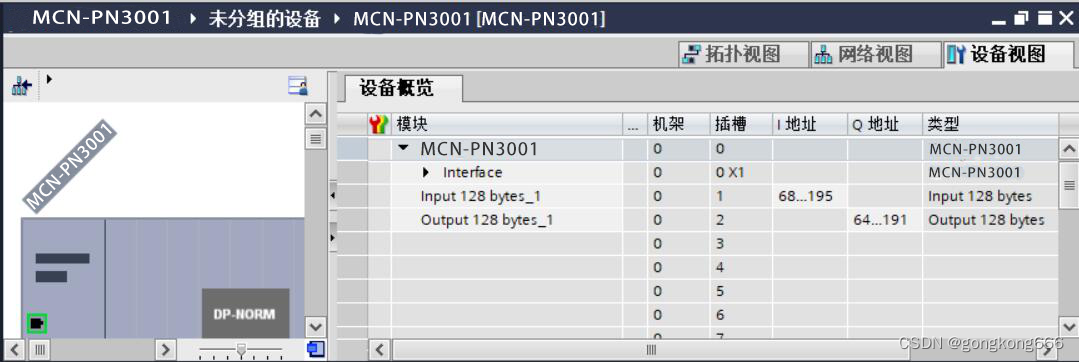

3、进入Modbus转Profinet网关设备视图选择输入输出的总数据长度，

4、从右侧硬件目录中添加所选长度，



5、下载配置到PLC，打开Modbus转Profinet网关配置软件进行Modbus参数配置，点击红圈中的新建，选择PN2MM。



6、设置Modbus转Profinet网关的IP地址和设备名称，要和PLC组态保持一致。





7、设置Modbus转Profinet网关的485参数波特率，数据位，奇偶校验要和从站要保持一致。



8、响应等待和轮询延时需要根据从站设备调整时间间隔，如果从站回复速度慢则将响应等待时间调大，如果从站回复后要求等待一段时间再接收下条命令，那么需将Modbus转Profinet网关轮询延时调大。在ModbusRTU上右键选择插入，在下级菜单中点击Node填写从站站号。





9、继续右键点击插入，



10、根据不同需求选择所需功能，



11、打开从站手册，



12、看下设备通讯定义，这里采用默认数值。



13、在Modbus转Profinet网关配置软件中按相同设置配置485参数，



14、下图是从站支持的功能码，以04，10功能码为主。



15、下图是参数的寄存器地址，





16、每个寄存器有两个字节的数据组成，相邻的两个数据可以用一条命令读取，例如液位值与温度值是相邻的两个参数。如此读取两个寄存器参数后，数据会按顺序映射到PLC的IW68及IW70，同理后面可、以设置3个寄存器读取24，26，28寄存器的数据。



17、点击自动计算映射地址，此地址数据将从I地址第四位开始映射。



案例总结：
以上就是无锡耐特森Modbus转Profinet网关将STM液位仪接入西门子PLC的配置过程。
