Modelsim仿真基本命令介绍

仿真命令

vlib work                   // 建库（在该目录下建立一个work目录，请注意不要用操作系统来新建一个work的文件夹，因为用操作系统建立的work文件夹并没有ModelSim SE自动生成的_info文件）
vmap work work              // 映射（将目前的逻辑工作库work和实际工作库work映射对应）
vlog *.v                    // 编译所有后缀为.v的文件
vsim Lab_tb                 // 仿真（模块名称）
add wave /*                 // 将camera_tb下的所有信号变量加入到wave窗口中，注意”*”前必须有空格
run 2000        　           // 或者用run –all等运行
view dataflow               // 用navigate nets观察dataflow，不想观察就可以不加这条指令
quit -f/-force/-sim         //该命令分别是退出ModelSim（-f/-force）和退出仿真（-sim）

view datalflow

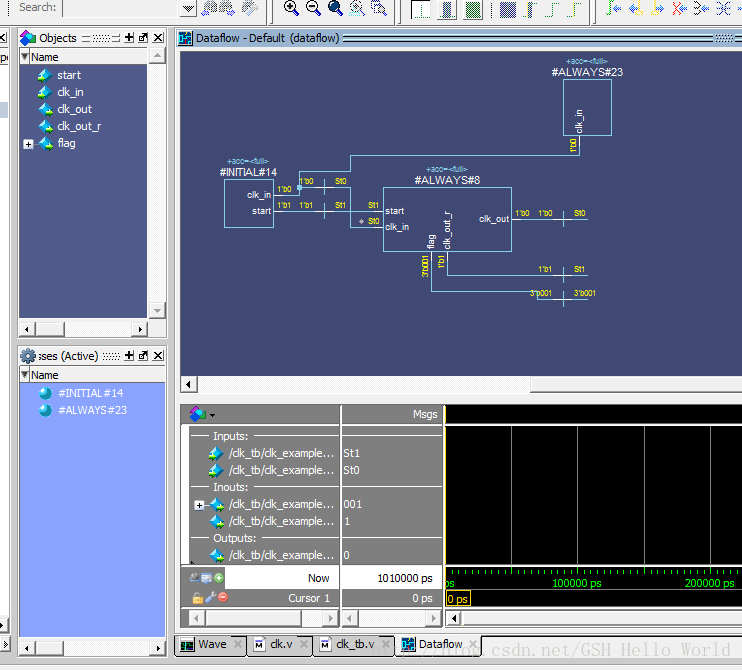

可以看整个文件所形成的数据流程，各个模块之间的逻辑联系。具体方法是在仿真后执行命令 view datalflow 就可以打开dataflow文件，在dataflow的窗口菜单中点击add中的view all nets就可以观察到各个模块之间的逻辑联系，模块一般都为initial模块、always模块、assign模块等等。点击中一个模块，则这个模块变为红色。这时候在view菜单下点击show wave就可以在窗口下方弹出wave窗口，不同的是这个wave窗口所显示的信号变量仅为点击中的模块所包括的信号变量，这时候也可以点击仿真run –all小图标来仿真有关这个模块的输入输出关系。

file.do

在ModelSim中可以执行一种批处理文件，就是file.do文件，相当于DOS中的.bat文件。可以用批处理方式来使你仿真简单化，具体做法为：将你所要执行的命令编辑在一起，以上面所讲为例，编辑一个Lab.do文件，文件内容如下：

vlib work
vmap work work
vlog *.v
vsim -novopt Lab_tb
add wave /*
run -all

将上述内容保存后，每次用命令do Lab.do就可以自动执行仿真动作。
