1.串行配置模式

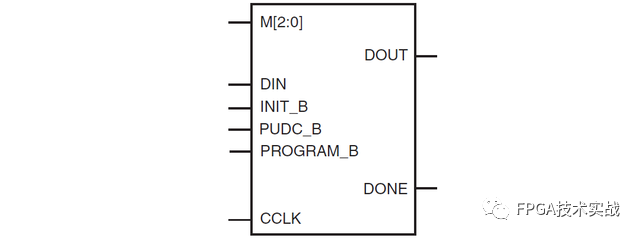

在串行配置模式下，FPGA通过每个CCLK周期加载一个配置位进行配置。CCLK是主串行模式下的输出，是从串行模式下的输入。图1显示了基本的7系列FPGA串行配置接口。


图1、7系列FPGA串行配置接口

1.1 从串行配置模式

从串行配置通常用于串行菊花链中的器件，或从外部微处理器或CPLD配置单个器件时（见图2）。除了CCLK的方向外，设计注意事项与主串行配置类似。CCLK必须由外部时钟源驱动。


图2、从串行模式配置举例
