我们之前介绍过如何在Windows Server之间配置IPsec VPN（使用MMC和netsh两种方式配置Windows Server传输模式IPsec），分别使用netsh（Network shell）和MMC（Microsoft Management Console）两种方式配置了两台主机，并且协商成功。
IPsec的RFC协议规范提到（IPsec：RFC2401-互联网协议的安全架构），IPsec定义了两种类型的SA：传输模式和隧道模式。传输模式SA是两个主机之间的安全联盟；隧道模式SA是两个安全网关之间的安全联盟。我们之前测试的设备对接大多是安全网关之间隧道模式的IPsec（IPsec over GRE over IPv6配置案例），既然VSR也支持传输模式，那应该也可以和Windows Server主机协商起传输模式的IPsec。
理论成立，开始验证。
MMC方式配置Windows Server
从“开始”→“管理工具”打开“本地安全策略”，就是从这里配置IPsec。
配置IP安全策略

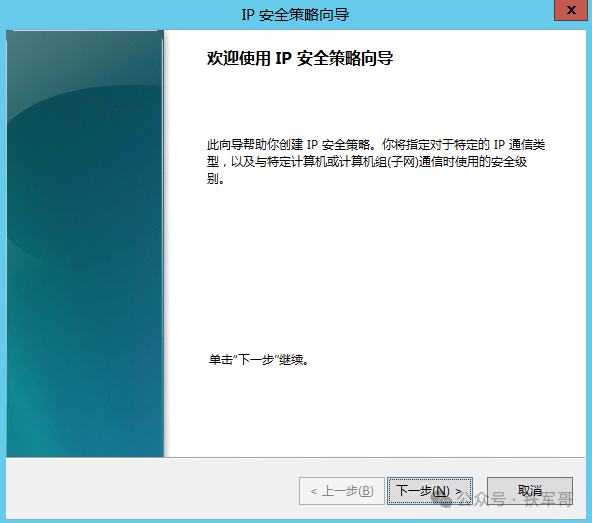

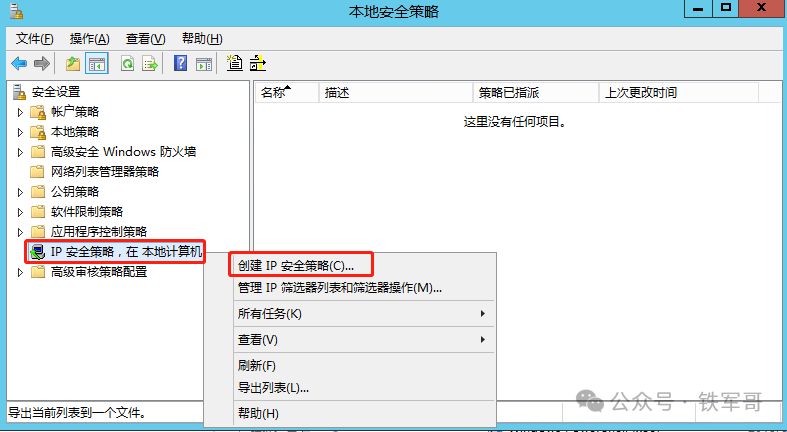

右击“IP安全策略，在本地计算机”，点击“创建IP安全策略”。

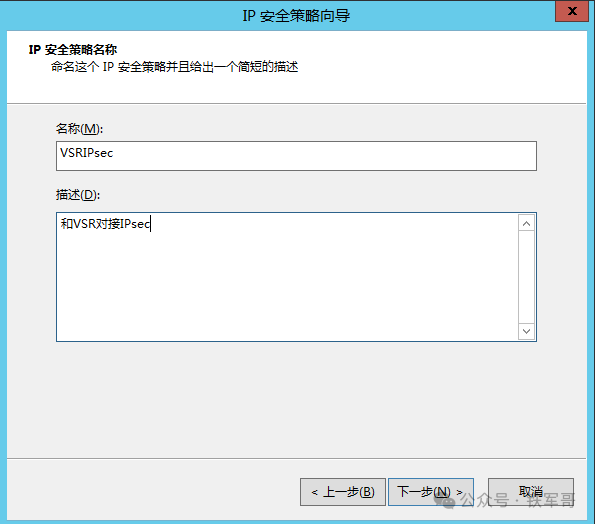

欢迎页面，直接“下一步”。配置“名称”和“描述”。

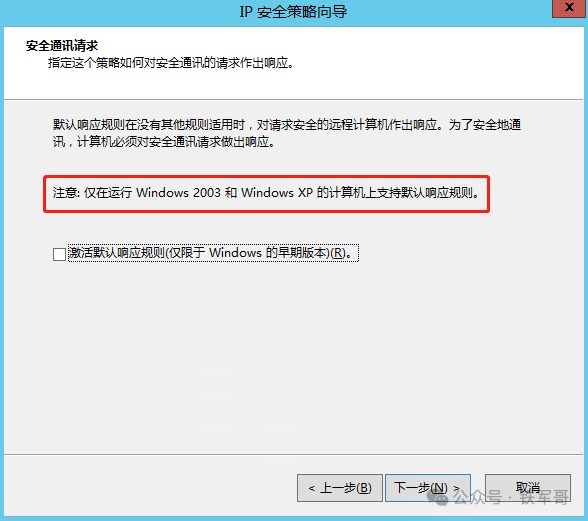

有“激活默认响应规则”的选项，不要选，给低版本系统使用的。

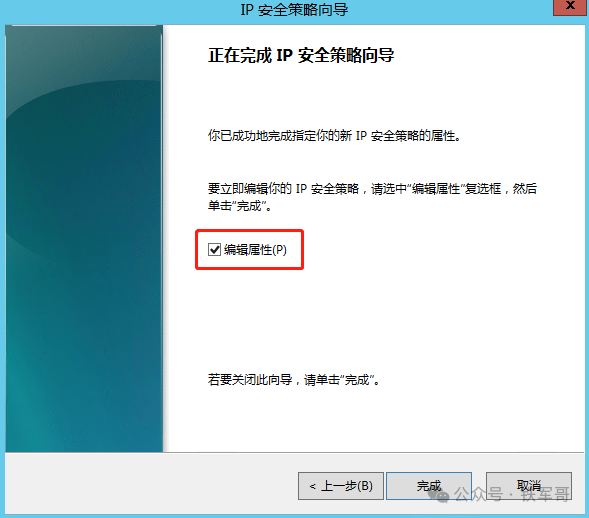

其实这里就是创建一个IPsec名称，勾选“编辑属性”完成配置。

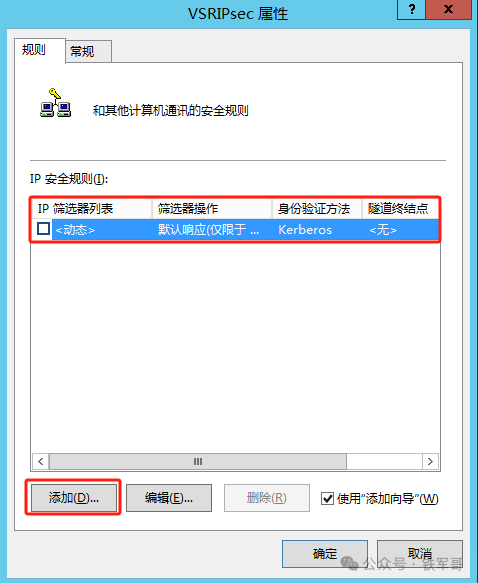

有一个默认的IP安全规则，可以不管它，点击“添加”规则。
配置IP安全规则

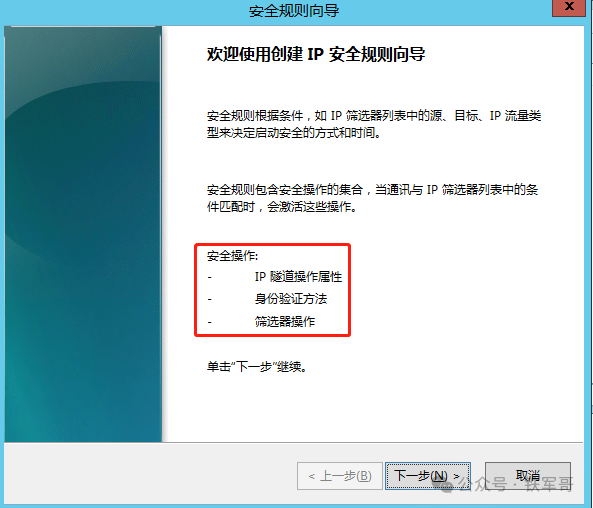

这里可以看到IPsec的配置步骤：IP隧道操作属性、身份验证方法和筛选器操作。

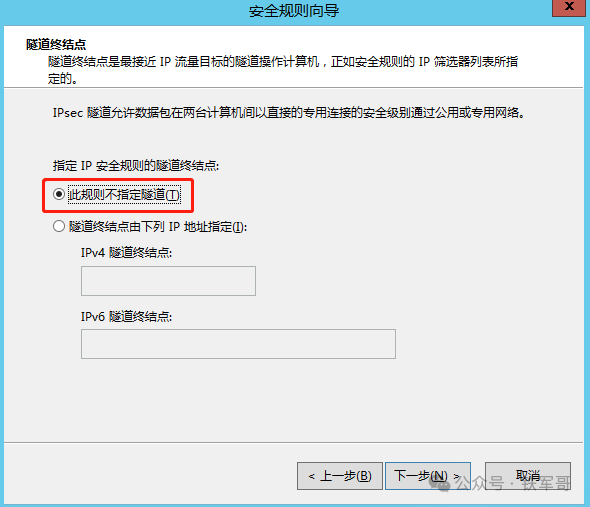

这里选择“此规则不指定隧道”，也就是传输模式。配置了隧道终点就成了隧道模式。

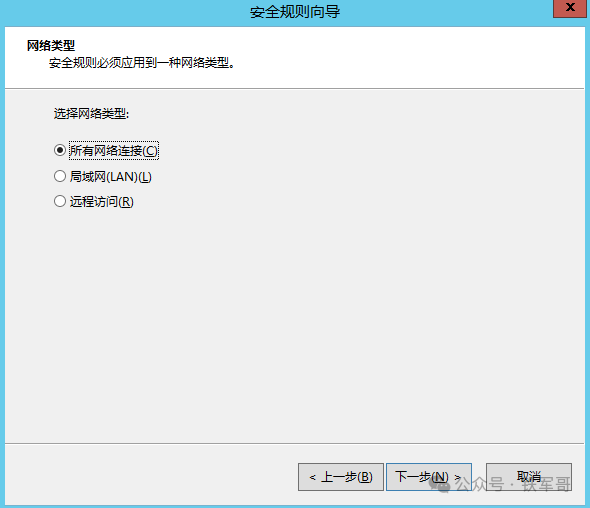

网络类型选择默认的“所有网络连接”即可。
配置IP筛选器列表

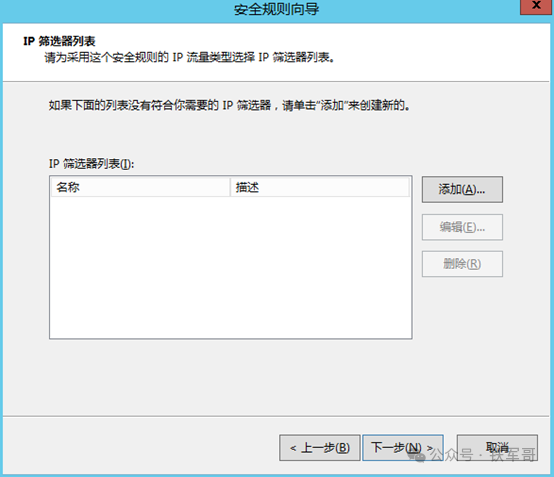

然后是“IP筛选器列表”，也就是filterlist，点击“添加”。

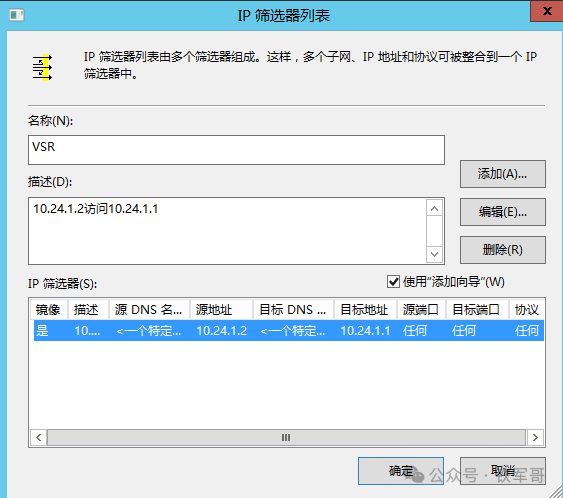

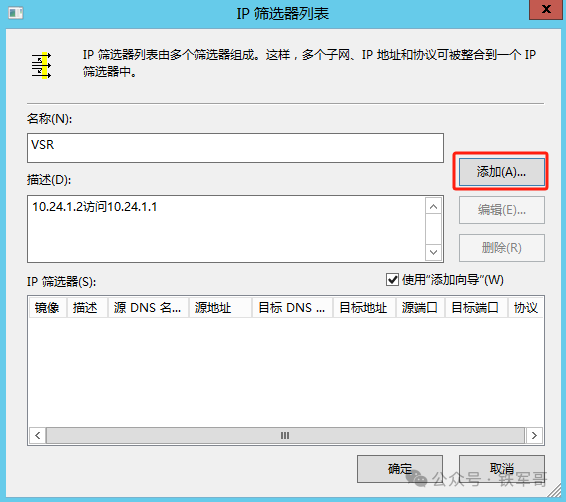

配置名称和描述，点击“添加”来增加筛选器。

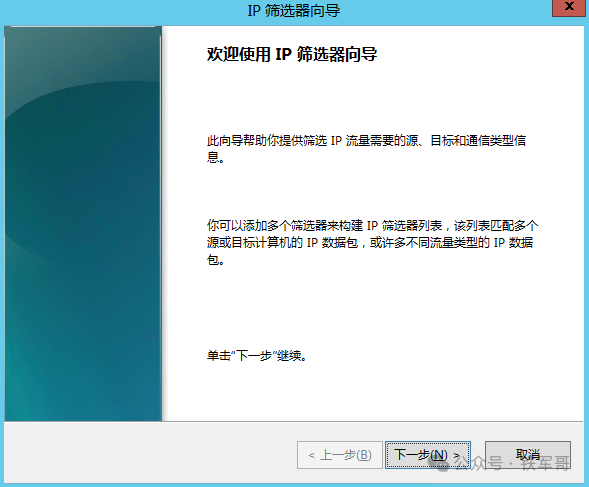

配置IP筛选器
IP筛选器，也就是netsh里面的filter。

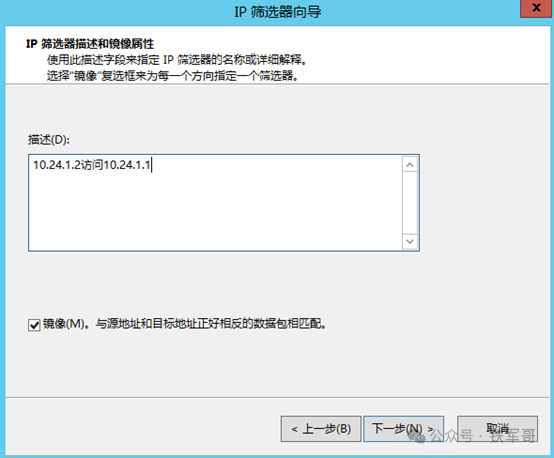

可选描述，勾选“镜像”，也就是双向流量。

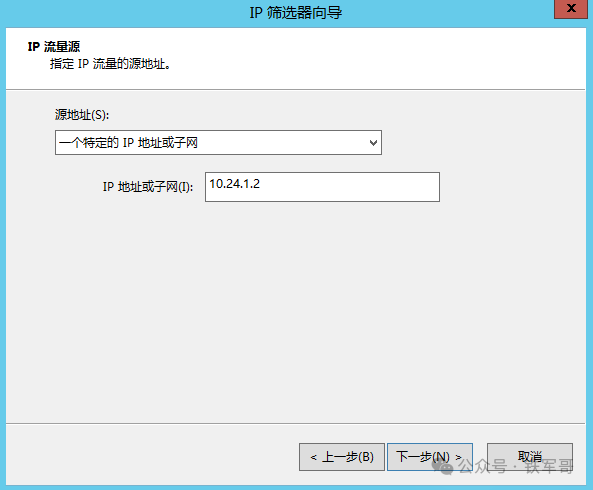

指定源地址，选择“一个特定的IP地址或子网”，也可以根据实际需求选择其他类型。

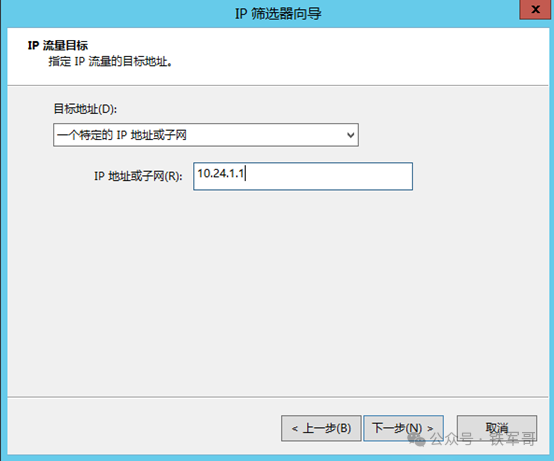

同理，填写目的地址。

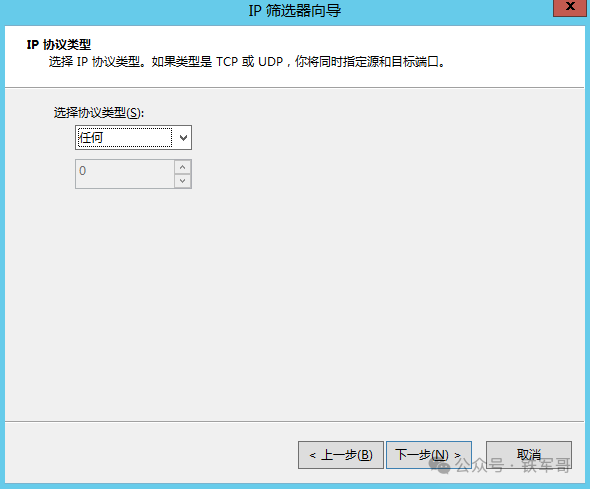

协议选择所有，这三步就像是IPsec设备配置的ACL一样。

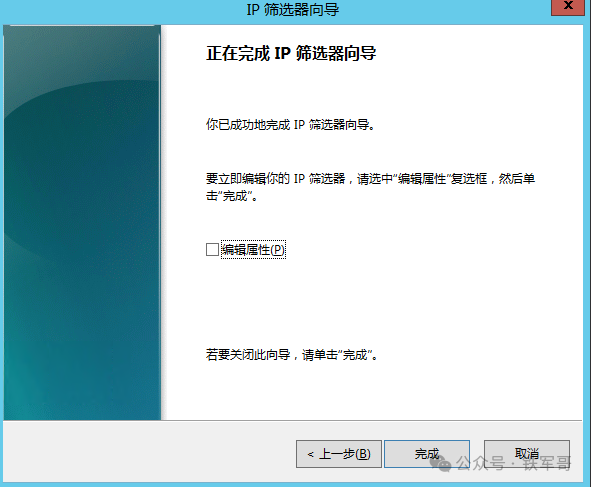

完成IP筛选器配置。
确认信息无误，点击确定。

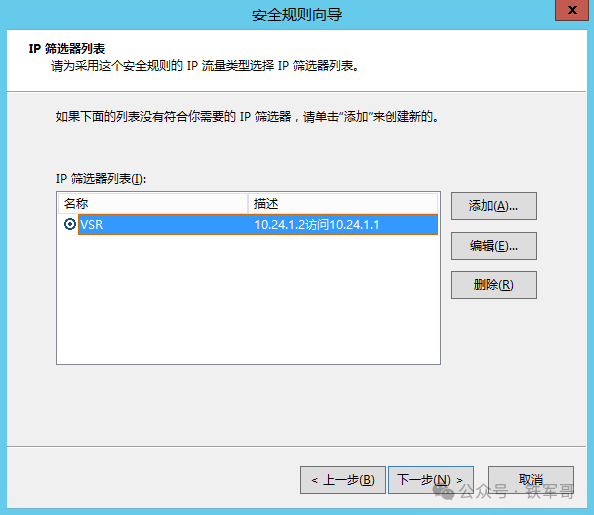

选中刚才创建的IP筛选器列表（包含筛选器），下一步。
配置筛选器，点击“添加”。
配置IP安全筛选器

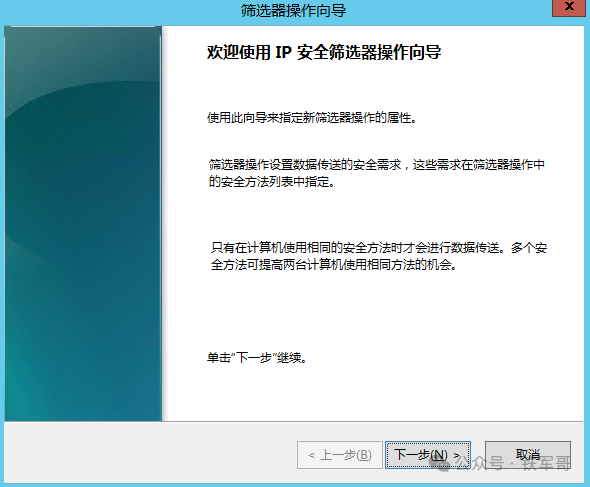

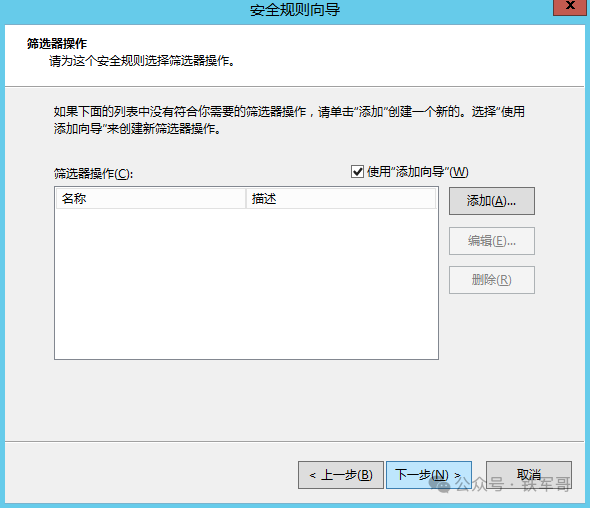

添加IP安全筛选器操作，也就是fliteraction。

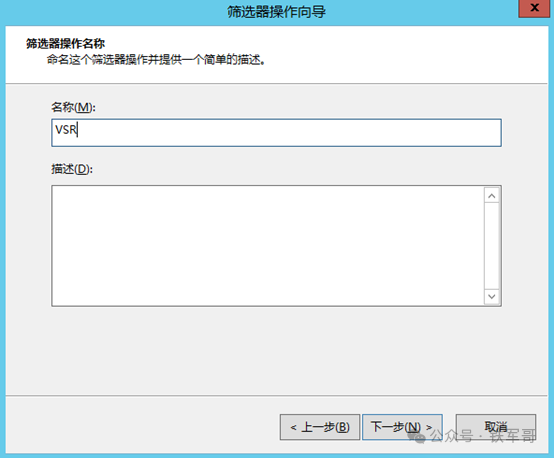

配置名称和描述信息。

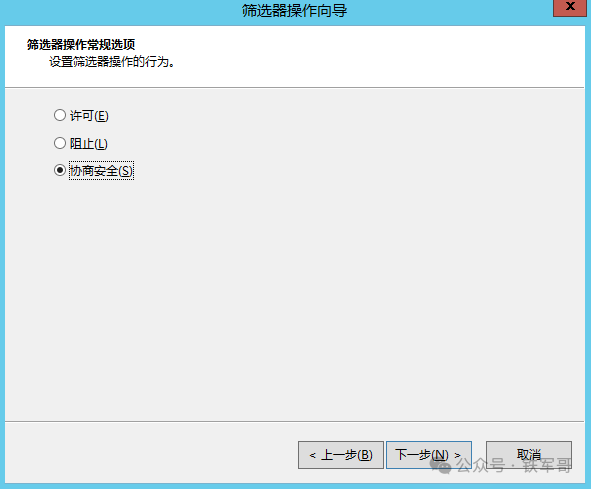

操作选择“协商安全”。

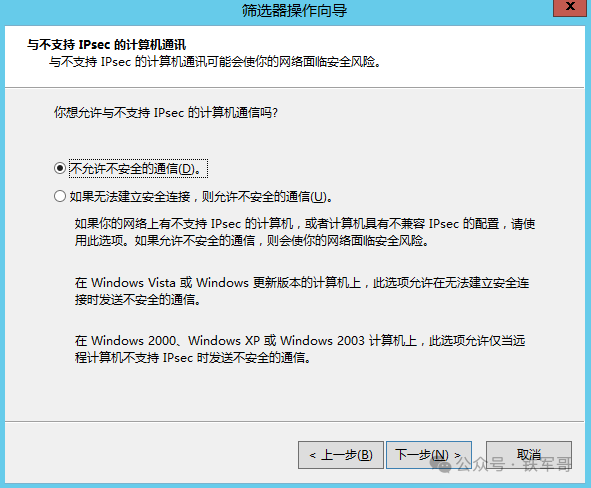

不允许与不支持IPsec的计算机通讯。

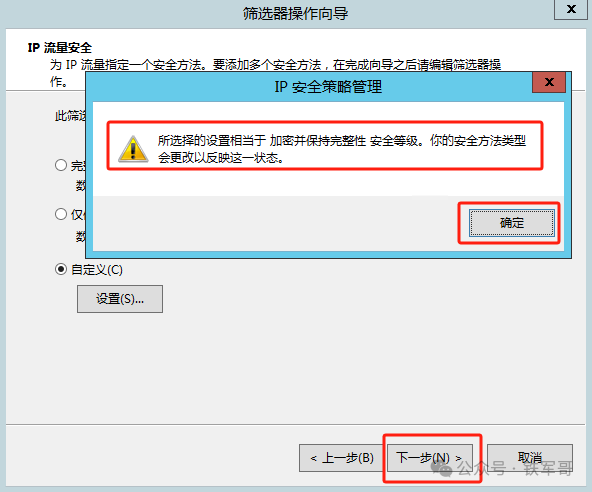

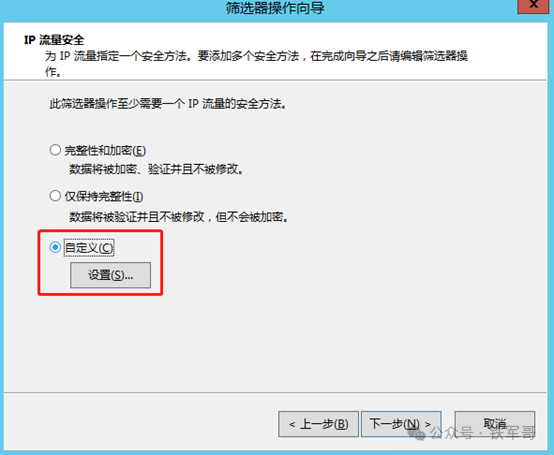

IP流量安全也就是对流量进行校验、加密，选择“自定义”，点击“设置”。

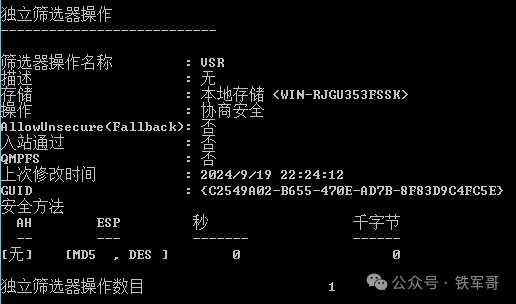

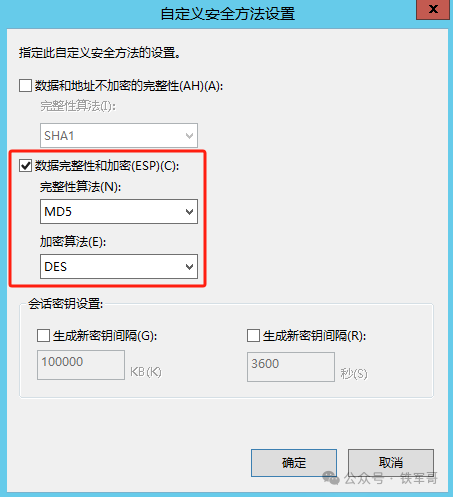

仅勾选ESP即可，完整性算法使用MD5，加密算法使用DES，点击“确定”完成设置。
设置完成后，点击“下一步”。

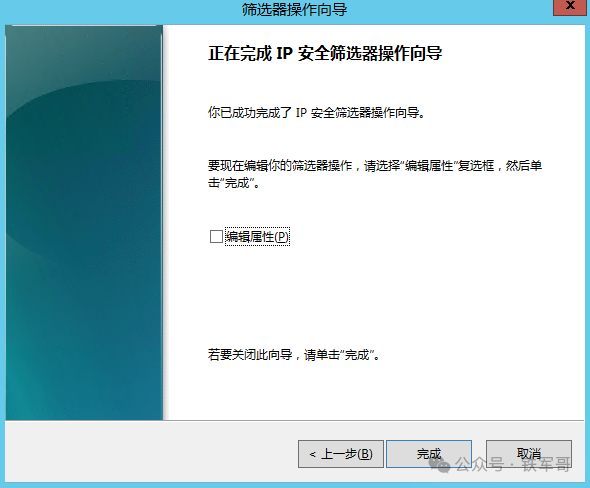

完成IP安全性筛选器配置。

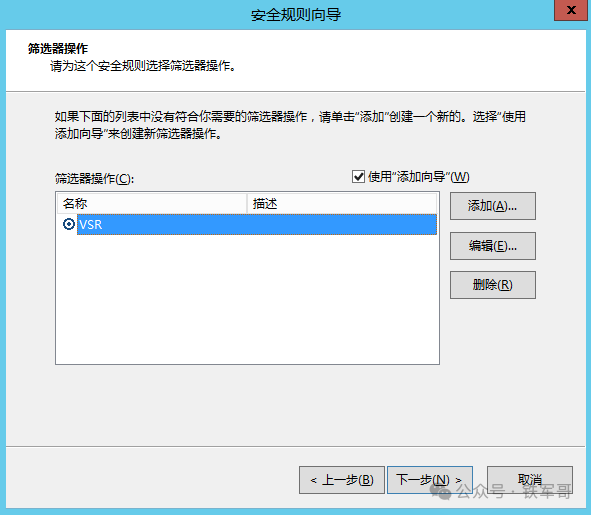

选中刚才添加的筛选器操作，点击“下一步”。

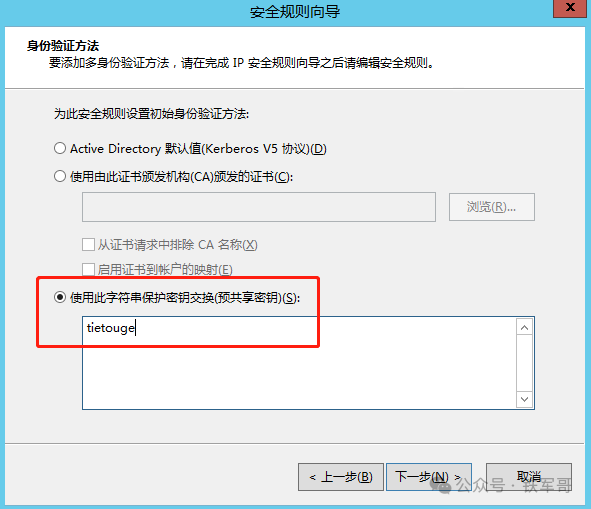

配置身份验证方法，选择预共享密钥（PSK），配置密钥。

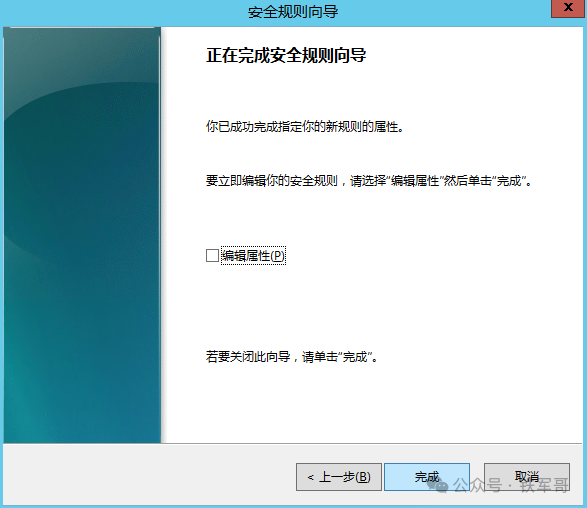

点击完成，这里就配完了。

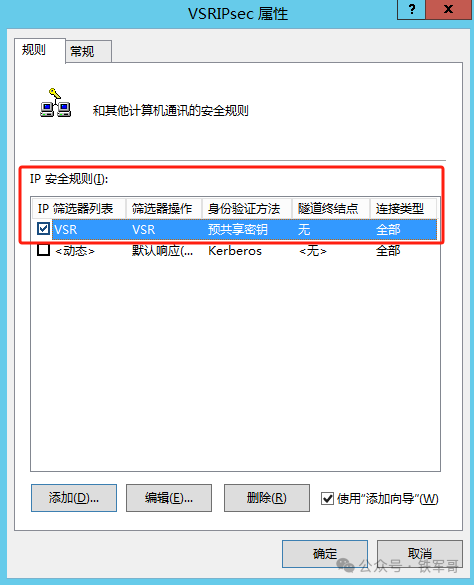

再看一下IPsec规则的属性。

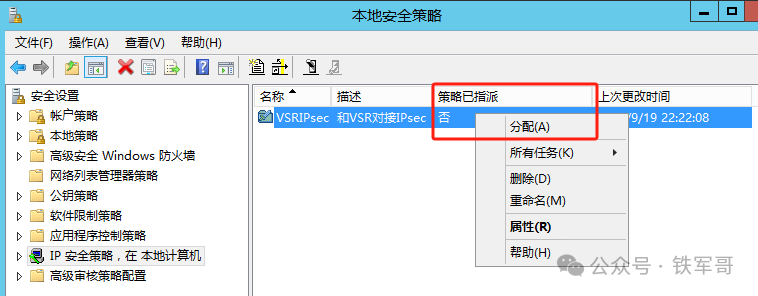

通过MMC方式配置的IPsec，默认是没有激活的，需要在“本地安全策略”中修改为“分配/已指派”，分配之后，策略已支配状态变更为“是”。
配置VSR
接下来，我们根据Windows Server的配置，在VSR上创建IPsec策略。
首先，创建名称为windows的IKE keychain，配置与IP地址为10.24.1.2的对端使用的预共享密钥为明文tietouge。
#
ike keychain windows
pre-shared-key address 10.24.1.2 255.255.255.0 key simple tietouge因为Windows Server的配置有些与众不同，所以需要调整一下IKE安全提议的配置。

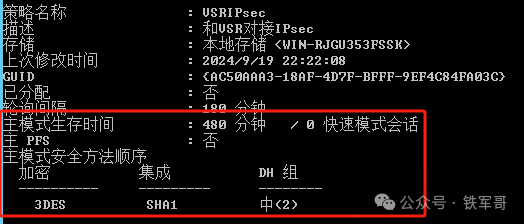

我们新建一个安全提议，配置认证算法为SHA1，加密算法为3DES，指定DH组为2，设置SA生存时间为28800秒。
#
ike proposal 3402
authentication-algorithm sha
encryption-algorithm 3des-cbc
dh group2
sa duration 28800创建并配置IKE profile，名称为windows，调用keychain、proposal，并设置身份标识。
#
ike profile windows
keychain windows
match remote identity address 10.24.1.2 255.255.255.255
match local address 10.24.1.1
proposal 3402配置一个IPv4高级ACL，定义要保护由子网10.24.1.0/24去往子网10.24.1.0/24的数据流。
#
acl advanced 3402
rule 0 permit ip source 10.20.24.0 0.0.0.255 destination 10.24.1.0 0.0.0.255创建IPsec安全提议windows，将对IP报文的封装形式设置为传输模式，采用的安全协议默认为ESP，无需调整。需要配置ESP协议采用的加密算法为DES，认证算法为MD5。
#
ipsec transform-set windows
encapsulation-mode transport
protocol esp
esp encryption-algorithm des-cbc
esp authentication-algorithm md5
创建一条IKE协商方式的IPsec安全策略，名称为windows，序列号为10。
指定引用ACL 3402，引用安全提议为windows，引用的IKE profile为windows。指定IPsec隧道的本端IP地址为10.24.1.1，对端IP地址为10.24.1.1。
#
ipsec policy windows 10 isakmp
transform-set windows
security acl 3402
local-address 10.24.1.1
remote-address 10.24.1.2
ike-profile windows在接口G2/0上应用安全策略windows。
#
interface GigabitEthernet2/0
ip address 10.24.1.1 255.255.255.0
ipsec apply policy windows
验证配置

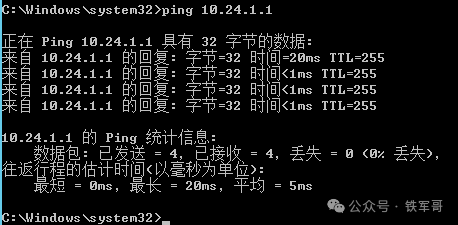

配置完成后，我们在Windows Server系统中使用ping触发协商，跟以往不同，首包并没有丢失，只是时延变得稍微大了一些。

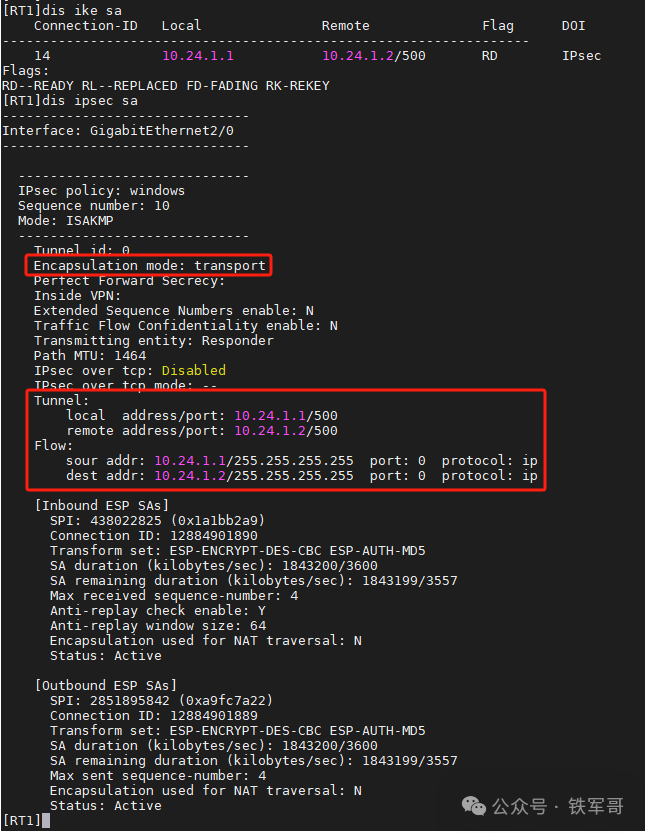

在VSR上查看IKE SA和IPsec SA信息。

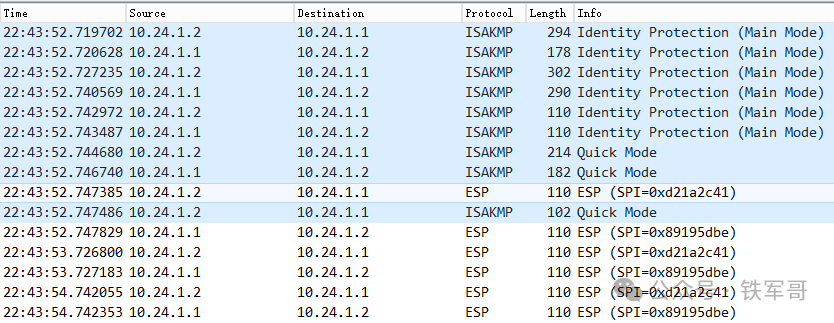

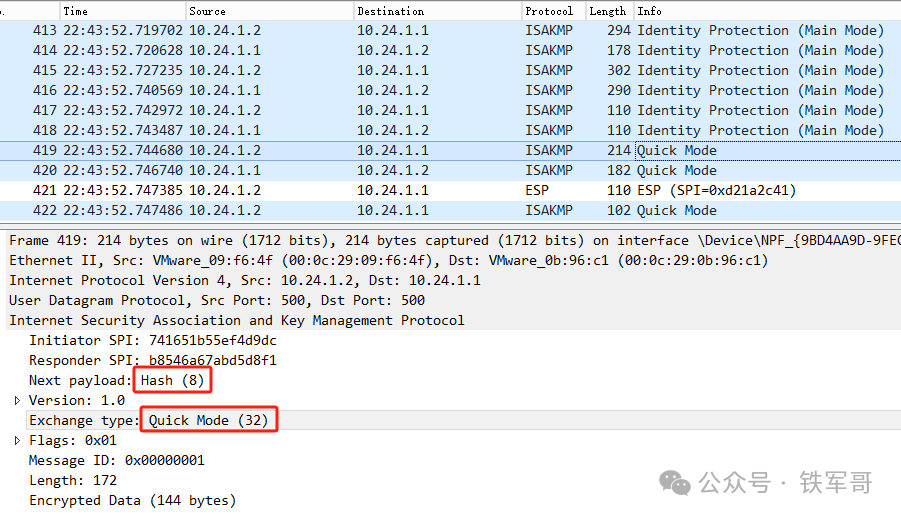

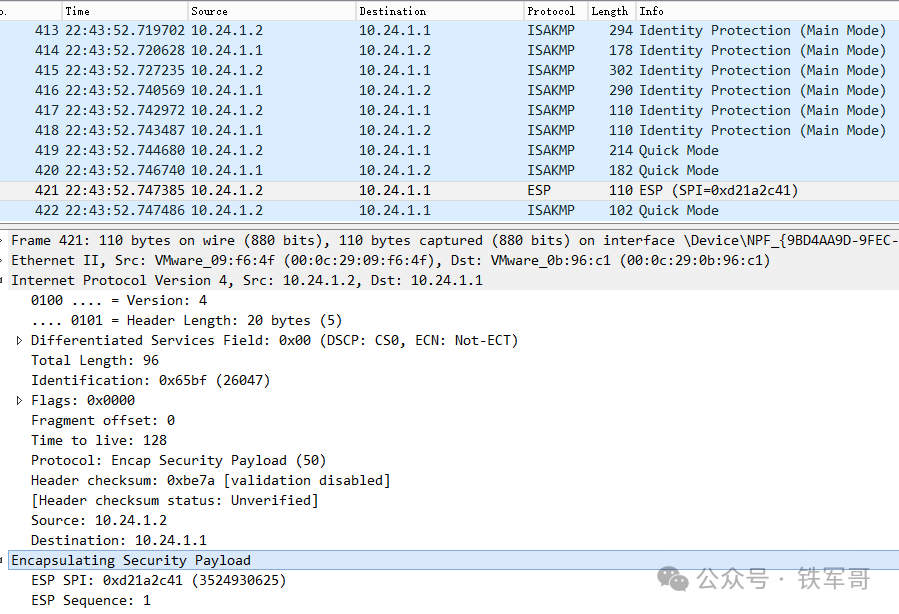

查看抓包信息，可以看到有一个ESP报文夹在了快速模式的报文交互中间，可能是这个操作导致了首包时延增加，两端都启用之后，快速建立起IPsec隧道连接。

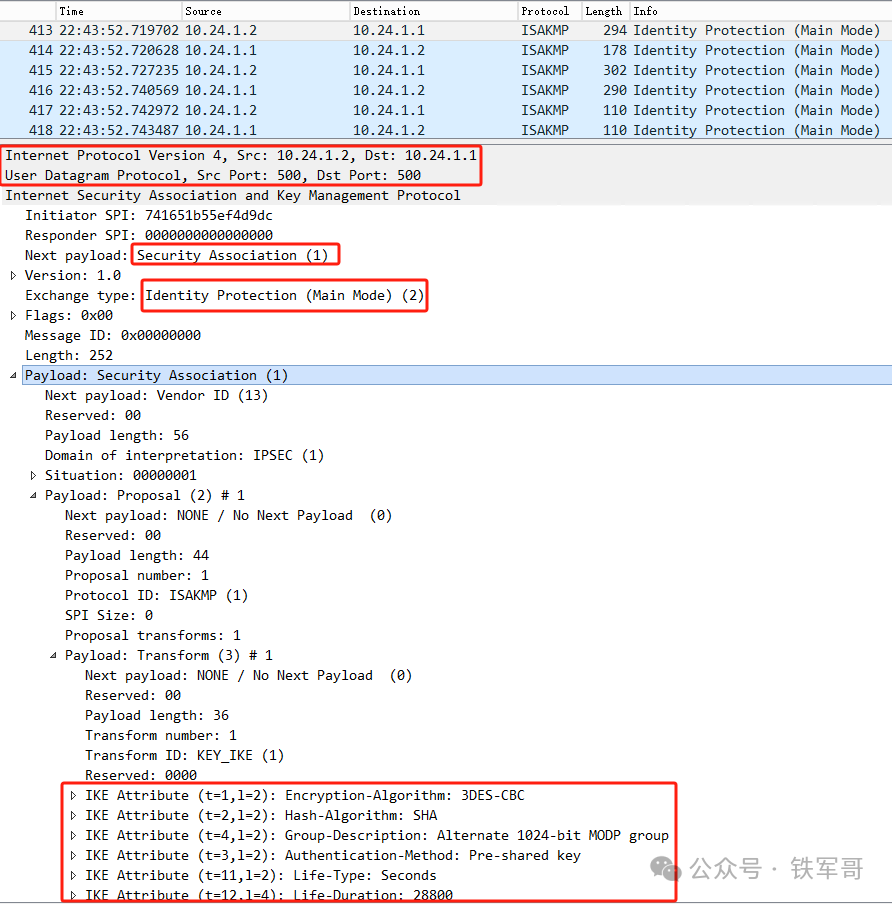

然后是主模式（static）的安全协商过程，能看到使用UDP500端口，以及其他相关信息。

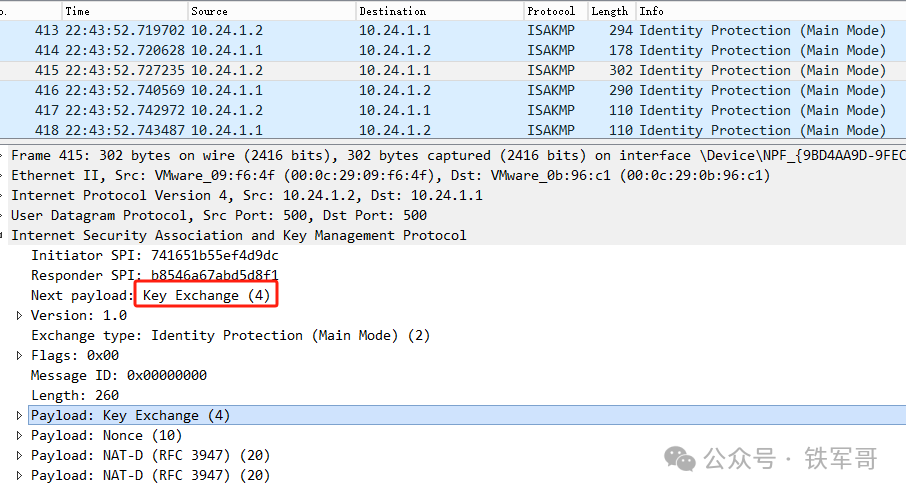

然后是密钥交换过程。

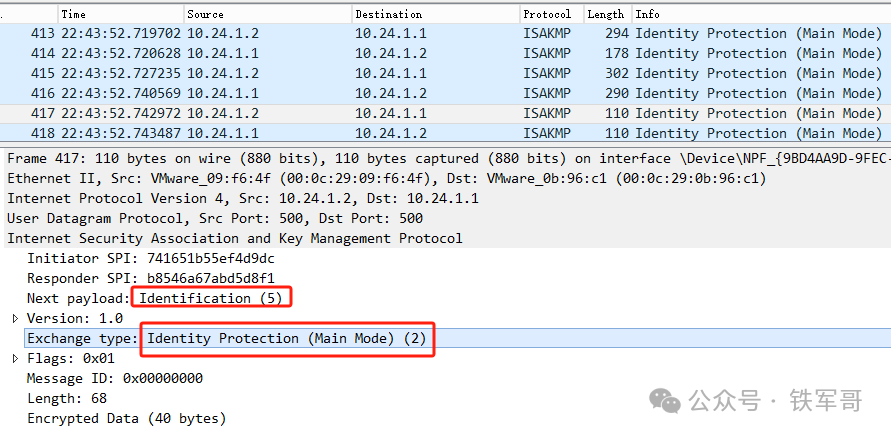

然后是鉴别，此时数据已经加密。
然后是进行加密，状态也成了双方确认。
最后就是正常通信过程，可以看到正常的报文封装格式和ESP隧道模式是一样的。
