UML——对象图与类图

对象与类

对象的特点

1. 状态
2. 行为
3. 标识

对象与类的区别

1. 对象是一个存在于时间和空间中的具体实体，而类是一个模型，该模型抽象出一组对象的共同“本质”，即一组公共属性和一组公共方法。
   当用类创建一组对象时，每一个对象都从类中复制了相同的一组属性和一组公共方法。
2. 类是静态的描述，对象是动态的实体；
   类是一般化，对象是个性化；
   类是定义，对象是实例；
   类是抽象，对象是具体。

对象的表示

• 在UML中表示一个对象，主要是标识它的名称、属性和操作。
  对象由一个矩形表示，矩形可以分成2栏或3栏。

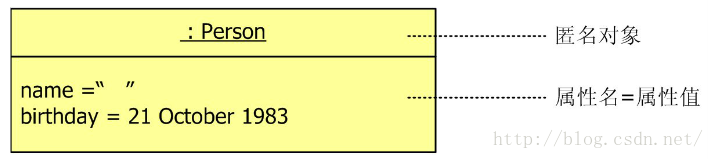

• 若只想标识对象的名称和属性，则用2栏的矩形标识对象。在第一栏写入对象名，在第二栏列出属性名及属性值，格式如：“属性名=属性值”。
• 当用2栏的矩形表示对象时，有3种表示格式，这3种格式的不同点在于第一栏对对象表示的格式不同。
• 对象的下面有横线，而类没有横线。

如下表示对象的3种方法：

1.


2.


3.



对象图中的关系

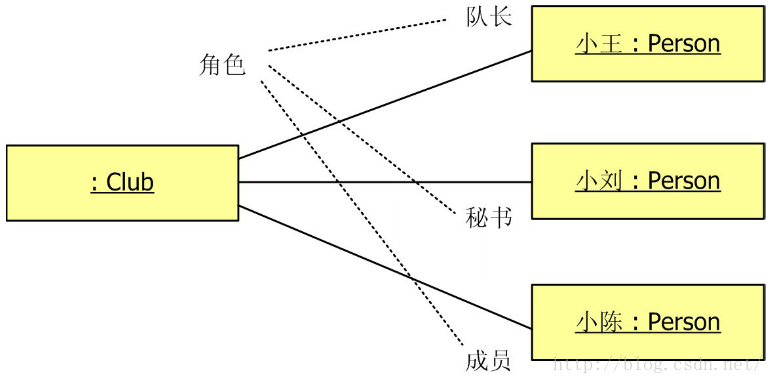

双向链接

单向链接

类图与对象图

• 对象图显示系统中某时刻对象和对象之间的关系。一个对象图可看成一个类图的实例化。
