Matlab形态学图像处理:二值图像分割 标记连通区域和重心位置 删除连通区域

尊重原创,转载请注明出处】http://blog.csdn.net/guyuealian/article/details/71440949
    Matlab中可以使用graythresh(Img)函数设置二值化的阈值,再用im2bw转化为二值图像。在Matlab中,可以使用bwlabel()和bwlabeln()函数来标记二值图像的连通区域。需要注意的是:所谓的连通区域标记是指对二值图像中白色像色而言,即值为1的像素进行标记,而黑色像素看作是背景颜色。当然,Matlab中还有个regionprops()函数可以用于统计图像区域的属性,如面积大小,重心位置。关于bwlabel()、bwlabeln()和regionprops()的用法,请查看相关博客吧

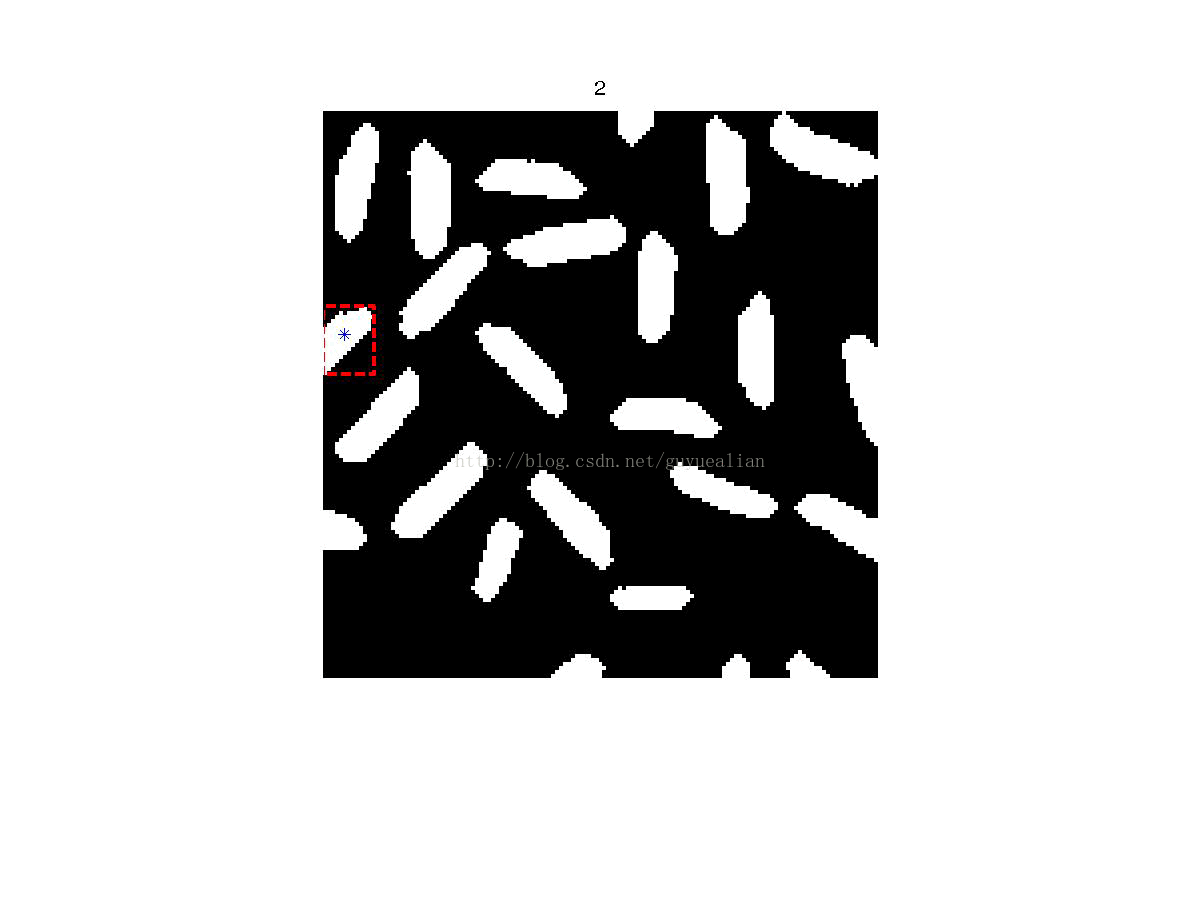

    本博客Matlab代码将实现的功能:将图像转为二值图像,分割出感兴趣的区域,并用“红色矩形线框”标记连通区域的面积,用蓝色点标记连通区域的重心位置,为了减少噪声的干扰,代码中将连通区域面积(像素个数)不足100的区域认为是噪声点,并将其删除(即置为背景黑色)。本人用PS制作了一个GIF动画图,以便大家观看效果图:

clc;clear all;close all
%% 清空变量,读取图像,并显示其属性
clear;close all
src = imread('rice.jpg');
%显示原始图像

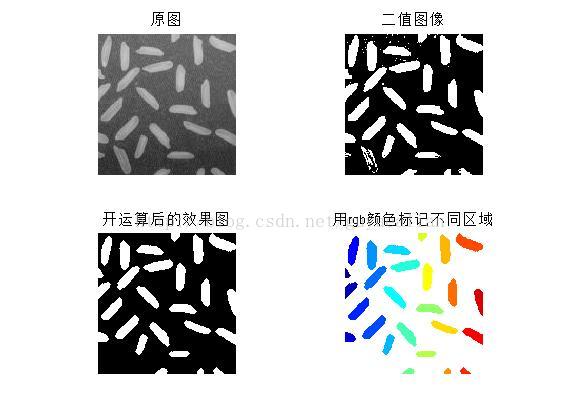

figure,
subplot(2,2,1),imshow(src),title('原图')

%用ostu方法获取二值化阈值,进行二值化并进行显示
level=graythresh(src);
bw=im2bw(src,level);
subplot(2,2,2),imshow(bw),title('二值图像')

%运用开操作消去噪点
se = strel('disk',2);
openbw=imopen(bw,se);%对白色点而言
subplot(2,2,3),imshow(openbw),title('开运算后的效果图')

%获取连通区域,并进行显示
% L = bwlabel(openbw,8);
[L,num] = bwlabel(openbw,8);
RGB = label2rgb(L);
subplot(2,2,4),imshow(RGB),title('用rgb颜色标记不同区域')

%获取区域的'basic'属性, 'Area', 'Centroid', and 'BoundingBox'
% stats = regionprops(openbw, 'basic');
 stats = regionprops(openbw, 'BoundingBox' ,'Area','Centroid' ,'PixelList' ); %统计白色的连通区域
centroids = cat(1, stats.Centroid);

%%
noiseArea=100;
figure,imshow(openbw),title('2')
hold on
for i=1:size(stats)
    imshow(openbw)
    rectangle('Position',[stats(i).BoundingBox],'LineWidth',2,'LineStyle','--','EdgeColor','r'),
    plot(centroids(i,1), centroids(i,2), 'b*');             %每个连通区域的重心位置
    area = stats(i).Area;                                   %连通区域的面积
    if area<noiseArea                                       %若当前连通区域面积小于噪声点的面积,则该区域设置为0
        pointList = stats(i).PixelList;                     %每个连通区域的像素位置
        rIndex=pointList(:,2);cIndex=pointList(:,1);
        pointList = stats(i).PixelList;                     %连通区域的像素坐标
        openbw(rIndex,cIndex)=0;                            %连通区域的面积不足100,置为背景颜色
    end
    pause(1);
    saveas(gcf,sprintf('img/%d',i),'jpg')                   %保存图片
end
hold off
