H3C ospf与nat转换

实验拓扑



OSPF实验

​



图 1-1

注：如无特别说明，描述中的 R1 或 SW1 对应拓扑中设备名称末尾数字为 1 的设备，R2 或 SW2 对应拓扑中设备名称末尾数字为 2 的设备，以此类推；另外，同一网段中，IP 地址的主机位为其设备编号，如 R3 的 g0/0 接口若在 192.168.1.0/24 网段，则其 IP 地址为 192.168.1.3/24，以此类推

---

实验需求

1. 按照图示配置 IP 地址

2. R1，R2，R3 运行 OSPF 使内网互通，所有接口（公网接口除外）全部宣告进 Area 0；要求使用环回口作为 Router-id

3. 业务网段不允许出现协议报文

4. R5 模拟互联网，内网通过 R1 连接互联网，在 R1 上配置默认路由并引入到 OSPF

5. R1 上配置 EASY IP，只允许业务网段访问互联网

6. 要求业务网段访问互联网流量经过 R3，R2，R1

---

实验解法

1. 配置 IP 地址

R1

<H3C>sys
System View: return to User View with Ctrl+Z.
[H3C]sysn rt1
[rt1]int g0/2
[rt1-GigabitEthernet0/2]ip add 202.1.1.1 24
[rt1-GigabitEthernet0/2]int g0/0
[rt1-GigabitEthernet0/0]ip add 10.2.2.1 24
[rt1-GigabitEthernet0/0]int g0/1
[rt1-GigabitEthernet0/1]ip add 10.1.1.1 24
[rt1-GigabitEthernet0/1]int loo 0
[rt1-LoopBack0]ip add 1.1.1.1 32

R2

<H3C>sys
System View: return to User View with Ctrl+Z.
[H3C]sysn rt2
[rt2]int g0/0
[rt2-GigabitEthernet0/0]ip add 10.1.1.2 24
[rt2-GigabitEthernet0/0]int g0/1
[rt2-GigabitEthernet0/1]ip add 10.3.3.2 24
[rt2-GigabitEthernet0/1]int loo 0
[rt2-LoopBack0]ip add 2.2.2.2 32

R3

<H3C>sys
System View: return to User View with Ctrl+Z.
[H3C]sysn rt3
[rt3]int loo 0
[rt3-LoopBack0]ip add 3.3.3.3 32
[rt3-LoopBack0]int g0/0
[rt3-GigabitEthernet0/0]ip add 10.2.2.3 24
[rt3-GigabitEthernet0/0]int g0/1
[rt3-GigabitEthernet0/1]ip add 10.3.3.3 24
[rt3-GigabitEthernet0/1]int g0/2
[rt3-GigabitEthernet0/2]ip add 192.168.1.3 24
[rt3-GigabitEthernet0/2]

互联网

<H3C>sys
System View: return to User View with Ctrl+Z.
[H3C]sysn rt5
[rt5]int loo 0
[rt5-LoopBack0]ip add 100.1.1.1 32
[rt5-LoopBack0]int g0/0
[rt5-GigabitEthernet0/0]ip add 202.1.1.5 24
[rt5-GigabitEthernet0/0]

PC4





2,R1，R2，R3 运行 OSPF 使内网互通，所有接口（公网接口除外）全部宣告进 Area 0；要求使用环回口作为 Router-id

步骤 1：创建 OSPF 进程，手动指定环回口地址为 Router-id，把所有内网接口宣告进 Area 0

[rt1-LoopBack0]ospf rou 1.1.1.1
[rt1-ospf-1]a 0
[rt1-ospf-1-area-0.0.0.0]netw 10.1.1.0 0.0.0.255
[rt1-ospf-1-area-0.0.0.0]netw 10.2.2.0 0.0.0.255
[rt1-ospf-1-area-0.0.0.0]

[rt2-LoopBack0]ospf rou 2.2.2.2
[rt2-ospf-1]a 0
[rt2-ospf-1-area-0.0.0.0]netw 10.1.1.0 0.0.0.255
[rt2-ospf-1-area-0.0.0.0]netw 10.3.3.0 0.0.0.255

[rt3-GigabitEthernet0/2]ospf rou 3.3.3.3
[rt3-ospf-1]a 0
[rt3-ospf-1-area-0.0.0.0]netw 10.2.2.0 0.0.0.255
[R3-ospf-1-area-0.0.0.0]network 10.3.3.0 0.0.0.255
[R3-ospf-1-area-0.0.0.0]network 192.168.1.0 0.0.0.255

3,业务网段不允许出现协议报文

步骤 1：把 R3 连接业务网段的 g0/2 口配置为静默接口，防止协议报文冲击业务网段

[rt3]ospf
[rt3-ospf-1]silent-interface g0/2

4,R5 模拟互联网，内网通过 R1 连接互联网，在 R1 上配置默认路由并引入到 OSPF

步骤 1：在 R1 上配置默认路由，下一跳指向为 202.1.1.5

[rt1]ip route-static 0.0.0.0 0 202.1.1.5

步骤 2：在 R1 上把默认路由引入到 OSPF

　　分析：因为 R1 上已经配置了默认路由，所以引入在 OSPF 中引入默认路由时，不需要带 always 参数

[rt1-ospf-1]default-route-advertise

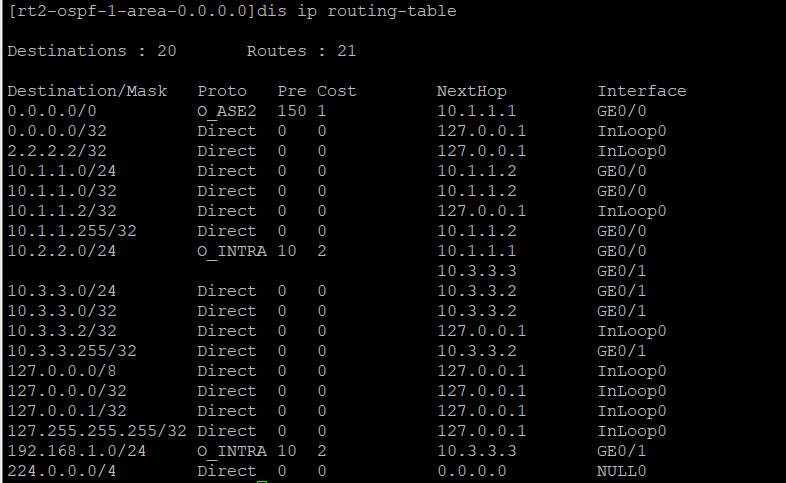

效果测试：在 R2 和 R3 上查看路由表，发现已经有了默认路由，路由来源是 O_ASE2，说明是从 OSPF 学习到的外部路由

[rt2-ospf-1-area-0.0.0.0]dis ip routing-table

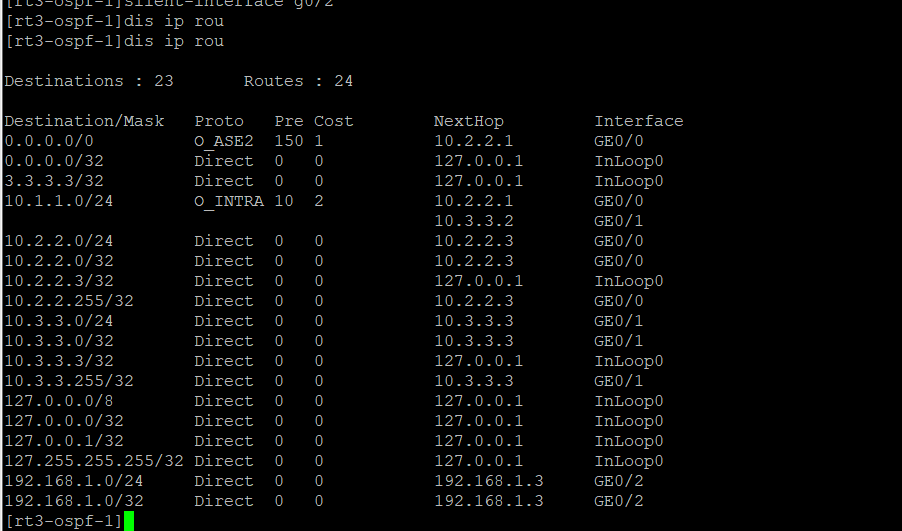

R3

[rt3-ospf-1]dis ip rou





5,R1 上配置 EASY IP，只允许业务网段访问互联网

步骤 1：在 R1 上创建基本 ACL，只允许业务网段 192.168.1.0/24

[rt1-ospf-1]acl basic 2000
[rt1-acl-ipv4-basic-2000]rule pe sou 192.168.1.0 0.0.0.255

步骤 2：在 R1 的公网接口上，配置 EASY IP，使内网可以访问互联网

[rt1-acl-ipv4-basic-2000]int g0/2
[rt1-GigabitEthernet0/2]nat out 2000

效果测试：在 PC4 上 PING R5的环回口地址，PING 通说明可以访问互联网

<H3C>ping 100.1.1.1
Ping 100.1.1.1 (100.1.1.1): 56 data bytes, press CTRL_C to break
56 bytes from 100.1.1.1: icmp_seq=0 ttl=253 time=1.000 ms
56 bytes from 100.1.1.1: icmp_seq=1 ttl=253 time=1.000 ms
56 bytes from 100.1.1.1: icmp_seq=2 ttl=253 time=1.000 ms
56 bytes from 100.1.1.1: icmp_seq=3 ttl=253 time=1.000 ms
56 bytes from 100.1.1.1: icmp_seq=4 ttl=253 time=1.000 ms

6,要求业务网段访问互联网流量经过 R3，R2，R1，来回路径一致

　　分析：按照 OSPF 选路规则，内网各链路 Cost 一致，业务网段到互联网的流量会优先选择路由经过 R3，R1，而不会经过 R2
　　要想使流量经过 R2，就需要通过修改链路 Cost，使 R1-R3 的 Cost 比 R1-R2-R3 的 Cost 大，这里把 R1-R3 的 Cost 修改为 1000，来影响 OSPF 选路
　　
步骤 1：把 R1 和 R3 相连的接口的 Cost 修改为 1000

[rt1-GigabitEthernet0/2]int g0/0
[rt1-GigabitEthernet0/0]ospf cost 1000

[rt3-ospf-1]int g0/0
[rt3-GigabitEthernet0/0]ospf cost 1000

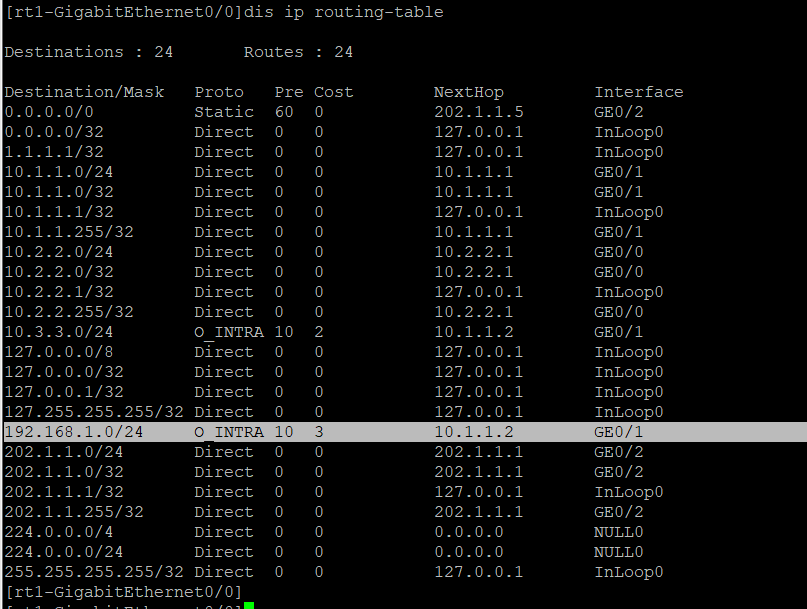

效果测试：查看 R1，R2，R3 的路由表，确认默认路由和 192.168.1.0/24 网段的路由是经过 R1，R2，R3

R1

[R3]dis ip rou

​​





R2

[R3]dis ip rou

​​





R3

[R3]dis ip rou
